Blackmagic Design ATEM Constellation 8K

Ultra HD ir 8K tiesioginės transliacijos jungiklis

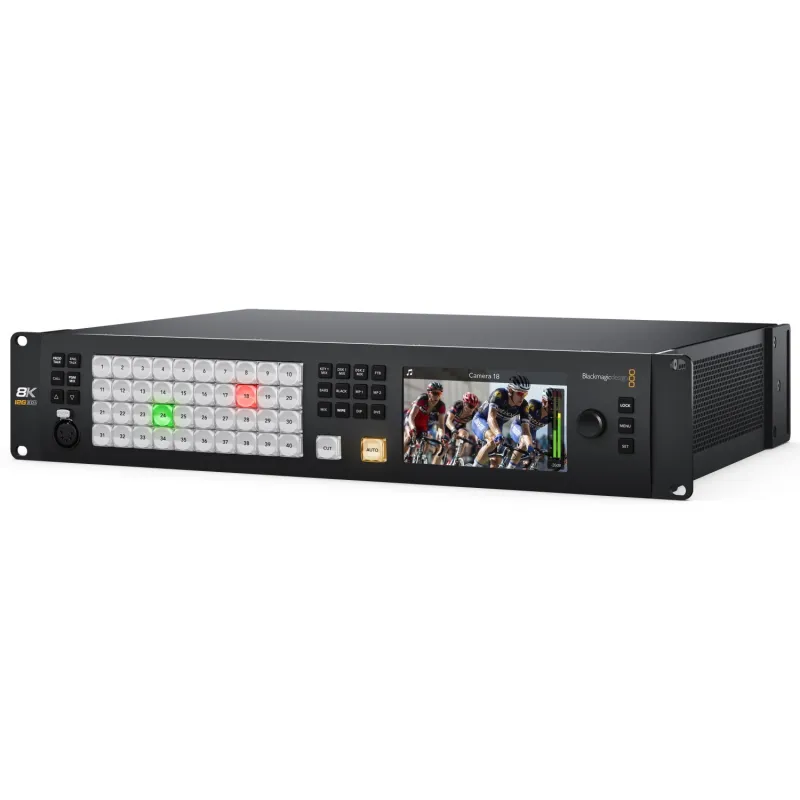

Blackmagic Design ATEM Constellation 8K yra aukštos klasės tiesioginės transliacijos jungiklis, sukurtas Ultra HD ir 8K darbo eigoms. Jis turi kompaktišką 2RU įrenginio dizainą su integruota valdymo pultu ir LCD ekranu programos stebėjimui bei jungiklio konfigūracijai.

Pagrindinės savybės

• 4 M/E (maišymo/efektų) eilutės
• 40 nepriklausomų 12G-SDI įėjimų su specialiais aukštyn ir kryžminiais keitikliais
• 24 nepriklausomai maršrutuojami 12G-SDI pagalbiniai išėjimai
• 4 skaitmeniniai vaizdo efektai (DVE)
• 16 pažangių raktų, palaikančių chroma, linijinį ir luminancijos raktavimą
• 4 medijos grotuvai su užpildymo ir rakto kanalais
• 4 daugiafunkciniai išėjimai, konfigūruojami iki 16 vaizdų kiekvienas arba sujungiami į pilną 8K daugiaekranį vaizdą
• 2 SuperSource procesoriai
• Standartų konvertavimas kiekviename SDI įėjime

Dizainas ir valdymas

Jungiklyje yra priekinė panelė su 42 LED mygtukais šaltinių pasirinkimui, perėjimams, pokalbiui ir meniu navigacijai. Integruotas HD LCD monitorius rodo programos išvestį ir ekrano meniu. Valdymas gali būti vykdomas per priekinę panelę, Ethernet jungtį arba komplekte esantį ATEM programinės įrangos valdymo pultą Mac ir Windows sistemoms.

Įėjimo ir išėjimo galimybės

Kiekvienas iš 40 12G-SDI įėjimų palaiko formatus iki 2160p60 HD/Ultra HD režimu arba 10 Quad Link 12G-SDI įėjimų 8K formatams iki 4320p60. Visi įėjimai turi specialius kadrų dažnio ir formato keitiklius. Išėjimai apima 24 12G-SDI pagalbinius išėjimus su įterptu programos garsu, mix-minus palaikymu, RP-188 laiko kodu, SDI kameros valdymu, tally ir pokalbių funkcijomis.

Daugiaekranis stebėjimas

Keturi nepriklausomi daugiaekraniai išėjimai gali būti pritaikyti rodyti po 4, 7, 10, 13 arba 16 vaizdų kiekvienas, su ekrano žymomis, VU matuokliais ir tally indikatoriais. 8K režimu jie gali būti sujungti į vieną pilnos raiškos 8K daugiaekranį vaizdą.

Perėjimai ir efektai

Jungiklis siūlo platų gimtųjų 8K transliacijų kokybės perėjimų asortimentą, įskaitant maišymą, panardinimą, nuvalymą ir DVE perėjimus. Perėjimų parametrus, tokius kaip trukmė, krašto spalva, plotis, padėtis ir kryptis, galima visiškai reguliuoti.

Garso funkcijos

Integruotas Fairlight garso maišytuvas palaiko 156 kanalus, įskaitant 80 iš SDI įėjimų ir 64 per MADI įėjimą. Kiekvienas kanalas turi 6 juostų parametrinį EQ, kompresorių, ribotuvą, išplėstuvą, triukšmo vartus ir pilną panoramavimą. Pokalbis palaikomas per priekinį 5-pin XLR ausinių lizdą ir galinį RJ12 plėtros lizdą, su programos ir inžinerijos ciklais, sidetone valdymu ir SDI pokalbių kanalais kameros komunikacijai.

Medijos baseinas ir raktavimas

Medijos baseinas saugo transliacijų kokybės RGBA grafiką ir animacijas, talpinančias 24 pilnos raiškos 8K nuotraukas, 64 Ultra HD/HD nuotraukas ir iki 100 kadrų 8K judančius klipus. 16 ATEM pažangių raktų suteikia aukštos kokybės chroma, luminancijos, rašto ir DVE raktavimą su tikslia krašto ir švytėjimo kontrole bei pirmojo plano spalvų korekcija sklandžiam kompozitavimui. 8K režimu prieinami 4 pilnos raiškos 8K raktai.

Programinės įrangos valdymas ir licencijavimas

Komplekte esantis ATEM programinės įrangos valdymo pultas suteikia išsamų valdymą jungimo, garso maišymo, medijos valdymo, makroprogramavimo ir HyperDeck įrašymo funkcijoms. Visos funkcijos yra visiškai įgalintos be papildomų licencijų mokesčių ar nuolatinių išlaidų.

Techninės specifikacijos

• Vaizdo įėjimai: 40 x 12G-SDI (iki Ultra HD), 10 x Quad Link 12G-SDI (8K)
• Vaizdo išėjimai: 28 x 12G-SDI (iki Ultra HD), 7 x Quad Link 12G-SDI (8K)
• Pagalbiniai išėjimai: 24 x 12G-SDI (iki Ultra HD), 6 x Quad Link 12G-SDI (8K)
• SDI palaikomi dažniai: 1.5G, 3G, 6G, 12G
• Garso įėjimai: 2 x balansiniai 1/4 colio lizdai, 1 x 32 stereo kanalų BNC MADI įėjimas
• Garso išėjimai: 2 x balansiniai 1/4 colio lizdai, 2 x 32 stereo kanalų BNC MADI išėjimai
• Referencinis įėjimas: Tri-Sync arba BlackBurst
• Vaizdo įėjimo sinchronizavimas: visuose 40 įėjimuose
• Kadrų dažnio ir formato keitimas: visuose 40 įėjimuose
• Daugiaekraniai išėjimai: 4 x 12G-SDI
• Valdymo pulto jungtis: Ethernet 10/100/1000 BaseT
• Integruotas laiko kodo generatorius: Taip
• Apdorojimo delsos laikas: <7 linijų (Ultra HD), 10 linijų (8K)
• Spalvų tikslumas: 10 bitų 4:2:2
• Palaikomi vaizdo standartai: HD, Ultra HD, 8K iki 4320p59.94

Papildomos savybės

• 16 aukštyn nukreiptų ir 4 žemyn nukreiptų raktų
• 4 DVE su 3D kraštais ir šešėliais
• 2 spalvų generatoriai
• 64 maršrutuojami langai (Ultra HD), 16 8K režimu
• Pokalbių ir mix-minus palaikymas
• Rašto ir spalvų generatoriai
• Priekinės panelės avarinis jungimas
