Blackmagic Design ATEM 4 M/E Constellation IP Plus

Apžvalga

ATEM Constellation IP yra nauja tiesioginio gamybos jungiklių šeima su pažįstamomis ATEM Constellation funkcijomis ir galingesniu dizainu, visiškai suderinamu su SMPTE-2110! Tai reiškia, kad turite galimybę pridėti bet kokią tradicinę 12G-SDI arba modernią SMPTE-2110 IP vaizdo įrašą. Be to, visi IP vaizdo ryšiai yra visiškai atsarginiai ir atitinka SMPTE-2022-7. ATEM Constellation IP sukurtas chaotiškam tiesioginiam gamybai, nes jis konvertuoja nestandartinius vaizdo šaltinius ir išsprendžia PTP laikrodžio problemas, nes kiekvienam įėjimui yra skirtas standartų keitiklis ir sinchronizatorius! Taip pat gaunate galingas ATEM Constellation funkcijas, tokias kaip DVE, pažangūs chromos raktai, medijos grotuvai, daugiažvilgsniai ir SuperSource!

Dizainas

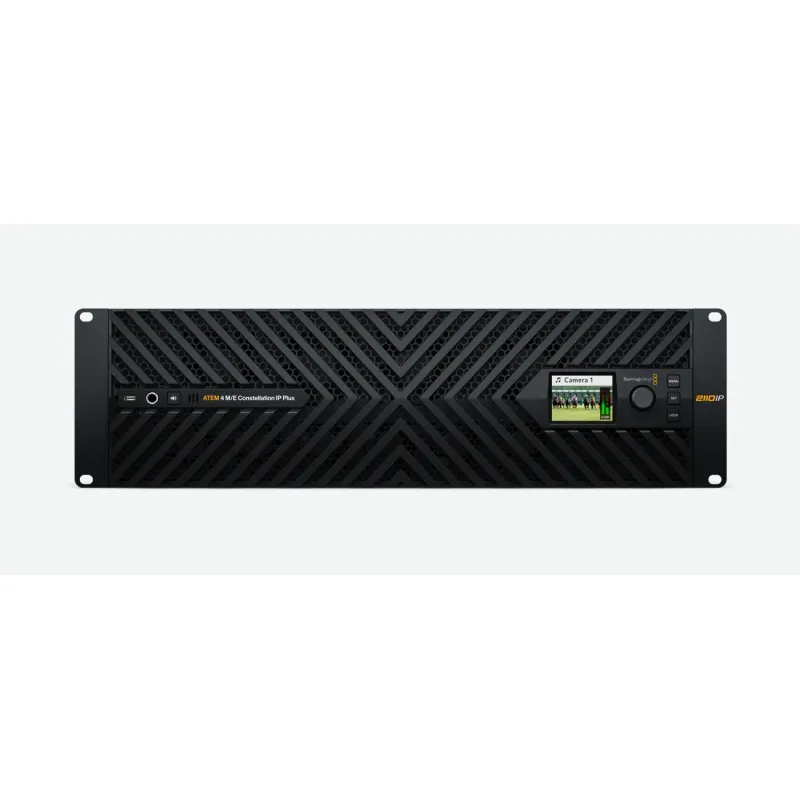

ATEM 4 M/E Constellation IP turi dramatiškai kitokį dizainą nei kiti modeliai, nes jis sukurtas aukščiausios klasės transliuotojams. Naujas dizainas apima priekinį ir galinį aušinimą su 4 ventiliatoriais, kurie yra labai tylūs. Visi ryšiai turi visišką atsargumą su SMPTE-2022-7 visuose vaizdo uostuose, taip pat papildomą atsargumą valdymo ir PTP Ethernet uostuose. Įmontuotas LCD ekranas rodo visą standartinę ATEM Constellation būsenos informaciją ir suteikia prieigą prie nustatymų meniu. Priekinėje panelėje taip pat yra ausinių jungtis ir įmontuotas garsiakalbis vietiniam programos stebėjimui! USB-C jungtis priekinėje panelėje leidžia jums atnaujinti programinę įrangą arba net prijungti ATEM Software Control programą!

Specifikacijos

Masinė 4 M/E Plus modelis turi 64 standartizuotus SMPTE-2022-7 įėjimus, naudojant 8 poras dvigubų atsarginių 100G Ethernet ryšių. Taip pat gaunate 48 SMPTE-2022-7 išėjimus, 16 ATEM Advanced Keys, 4 daugiažvilgsnius ir 2 SuperSource, iš viso 12 DVE.

Ryšys

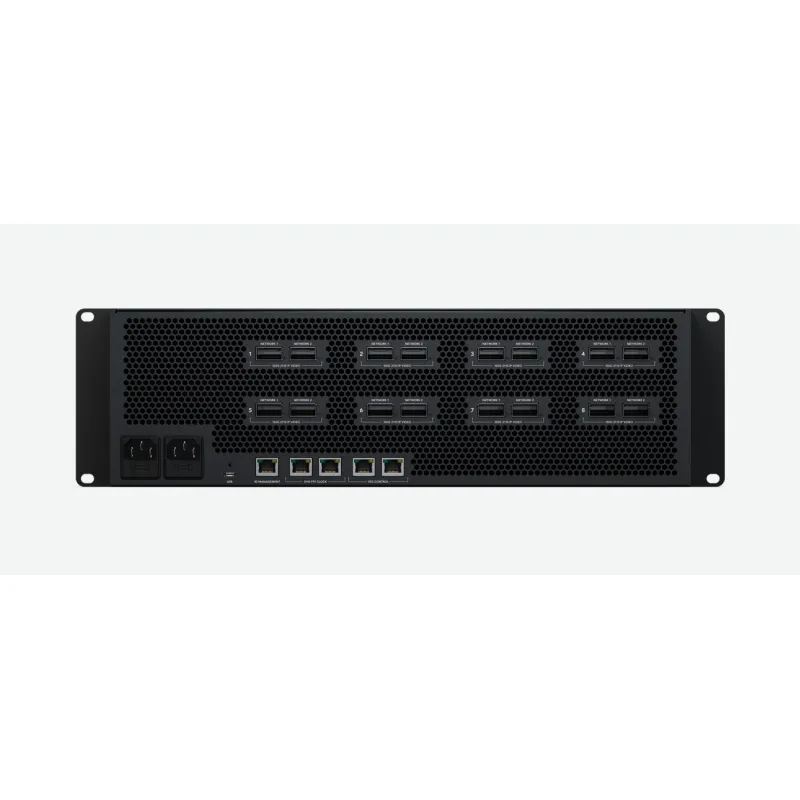

ATEM 4 M/E Constellation IP turi kelis SMPTE-2110 ryšius per 100G Ethernet, palaikydamas 8 įėjimus ir 8 išėjimus vaizdo kanalams kiekviename ryšyje! Jungiklis tada žemėlapiuoja įėjimus ir išėjimus per savo kelis 100G Ethernet ryšius. Kiekvienas 100G Ethernet ryšys turi du atskirus jungiklius, palaikančius SMPTE-2110 atsargumą, todėl galite prijungti kiekvieną prievadą prie atskiro tinklo jungiklio. SMPTE 2022-7 bešuvė apsaugos perjungimas siunčia dvi identiškas vaizdo ir garso kopijas per ryšius, tada gavimo pusėje lygina atvykstančius RTP paketus pagal sekos numerį ir rekonstruoja tobulą vaizdo kadrą iš pirmo atvykusio pikselių paketo. Jungiklis yra visiškai bešuvis!

Veikimas

ATEM Constellation naudoja profesionalią programos/peržiūros stiliaus operaciją, kuri yra tokia pati, kaip didieji transliuotojai naudoja tiesioginio gamybos jungiklius. Tai reiškia, kad naudojate tą patį jungiklį, kurį naudoja televizijos pramonė. Tiek nemokama ATEM Software Control, tiek neprivalomos aparatūros ATEM Advanced Panels leidžia programos/peržiūros stiliaus perjungimą. Tai reiškia, kad galite pasirinkti šaltinį peržiūros autobuse, kad įsitikintumėte, jog jis teisingas, prieš paspausdami CUT arba AUTO mygtuką, kad perjungtumėte jį į eterį. Šis 2 žingsnių programos/peržiūros procesas reiškia daug mažiau klaidų! Programos/peržiūros veikimas reiškia, kad ATEM Constellation yra geriausias sprendimas studentams mokytis transliacijos televizijoje!

Standartų konvertavimas

Viena iš SMPTE-2110 vaizdo privalumų yra ta, kad paprastai visi tinklo vaizdo šaltiniai naudoja tą patį vaizdo standartą. Tačiau tiesioginė gamyba ne visada yra tokia paprasta, kaip teorija, nes realybė dažnai yra chaotiška! Kartais jums reikia tvarkyti vaizdo šaltinius, kurie neveikia tame pačiame vaizdo standarte, kaip ir jūsų ATEM jungiklis. ATEM 4 M/E Constellation IP išsprendžia šią problemą, nes kiekvienas įėjimo vaizdo kanalas turi skirtą standartų keitiklį. Tai reiškia, kad visi vaizdo šaltiniai bus automatiškai konvertuoti į jungiklio standartą. Galite tiesiog nukreipti bet kurį vaizdo šaltinį į ATEM 4 M/E Constellation IP ir gauti stabilų vaizdo šaltinį. Viskas veikia!

Tiesioginis transliavimas

Tiesioginiam transliavimui USB-C jungtis ATEM Constellation IP galinėje panelėje gali veikti kaip tinklo kameros šaltinis. Tai reiškia, kad galite prijungti prie kompiuterio ir pradėti dirbti su bet kuria vaizdo programine įranga! Programinė įranga apgauna, manydama, kad ATEM Constellation yra įprasta tinklo kamera, tačiau iš tikrųjų tai yra tiesioginio gamybos jungiklis! Tai garantuoja visišką suderinamumą su bet kuria vaizdo programine įranga pilna 1080HD raiška. Pasirinkite bet kurią programinę įrangą, pvz., Zoom arba Microsoft Teams, kad gautumėte naują būdą daryti pristatymus su profesionaliu daugiašaliu, transliacijos kokybės stiliumi! ATEM Constellation tinklo kameros išvestis taip pat veikia su transliavimo programine įranga, pvz., Open Broadcaster, XSplit Broadcaster ir kt.!
