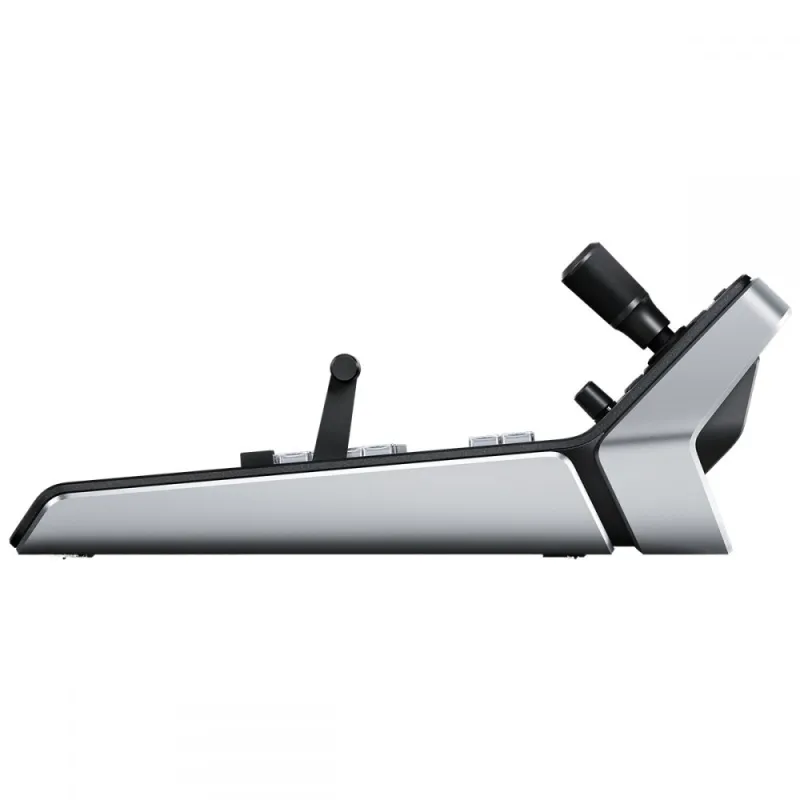

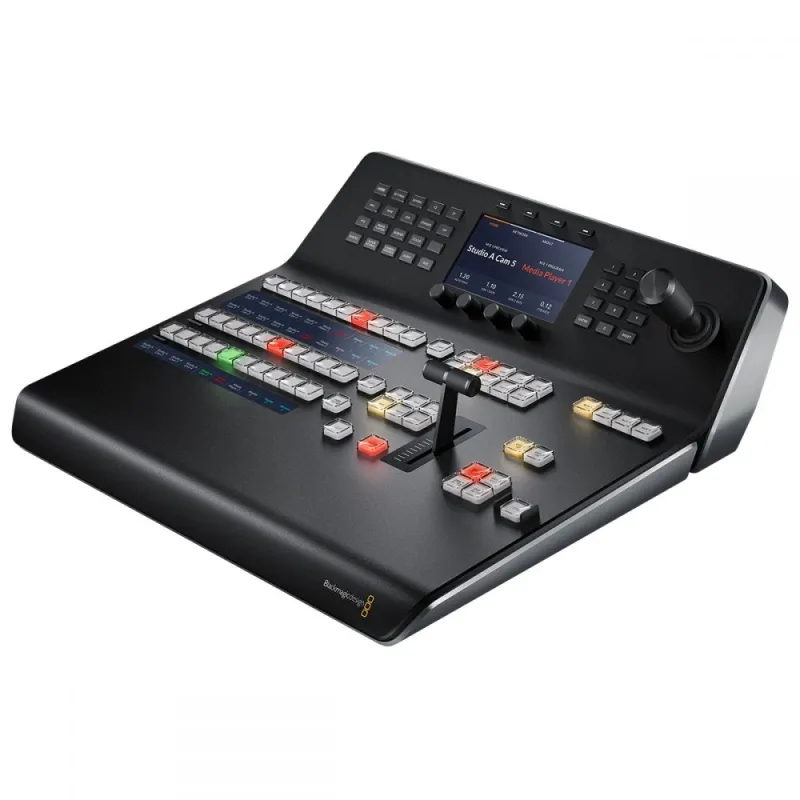

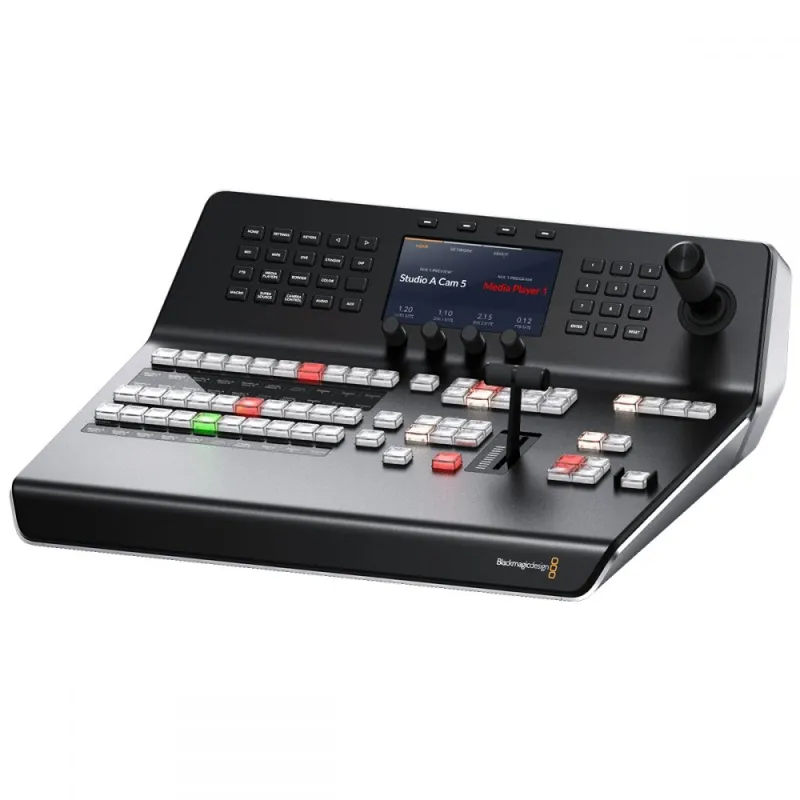

Blackmagic Design ATEM 1 M/E Advanced Panel

Bendras aprašymas

Blackmagic Design ATEM 1 M/E Advanced Panel yra kompaktiška, elegantiškai sukurta valdymo pultas, suderinamas su visais ATEM jungikliais. Jame įdiegta naujausia transliacijų technologija, apimanti sklandžius profesionalius mygtukus, rankenėles, T-Bar faderį, joysticką ir integruotą LCD ekraną.

Skirtas tiksliai valdyti ATEM tiesioginės gamybos jungiklius, jis idealiai tinka sudėtingoms tiesioginėms televizijos transliacijoms, kuriose naudojama daug kamerų ir šaltinių. Kompaktiškas dydis leidžia įmontuoti standartiniame įrangos stovo skyriuje, todėl puikiai tinka kelioniniams rinkiniams, išorės transliacijų sunkvežimiams ir tiesioginiams renginiams su ribota erdve.

Valdymo sąsaja

Pultas turi naujai sukurtus mygtukus su LCD pagrindu žymėmis, kurios pagerina aiškumą ir sumažina neteisingų paspaudimų tikimybę. Mygtukai turi reguliuojamą spalvotą apšvietimą, rodantį būseną ir veiklą. Dinaminiai ekranai virš ir po mygtukais leidžia rodyti pasirinktinius tekstus, palaiko kelių kalbų režimą ir pasirinktines žymių spalvas, leidžiančias greitai atpažinti svarbius mygtukus greitos tiesioginės gamybos metu.

Išdėstymas, sukurtas kartu su profesionaliais transliuotojais, apima specialiai sukurtą T-Bar faderį ir logiškai sugrupuotus mygtukus pažįstamoje transliacijų išdėstyme. Skirtos mygtukų grupės perėjimams, makrokomandoms ir raktams yra atskirtos, kad būtų išvengta atsitiktinių paspaudimų. Shift mygtukas padvigubina valdomų įėjimų skaičių nuo 10 iki 20.

Nauji M/E pasirinkimo mygtukai leidžia valdyti iki 4 nepriklausomų miksavimo efektų eilių (M/E) viename pultelyje, suteikiant visišką 4 M/E jungiklio valdymą iš šio 1 M/E įrenginio. Ši funkcija palaiko darbą su ATEM 4 M/E Broadcast Studio 4K.

Ekranas ir valdikliai

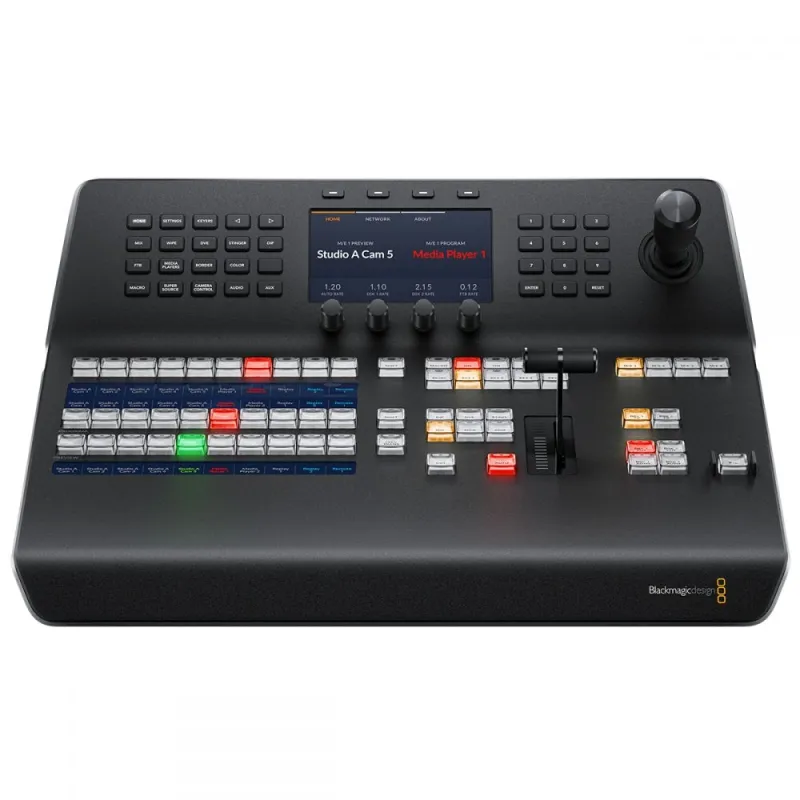

Aukščiausioje dalyje yra didelis 5 colių LCD ekranas su 4 minkštais mygtukais ir 4 minkštomis rankenėlėmis, specialūs funkcijų mygtukai kairėje, skaitmeninė klaviatūra ir profesionalus joystickas dešinėje. Spalvotas ekranas aiškiai rodo peržiūros ir programos autobusų žymas, automatiškai prisitaiko prie esamų funkcijų ir suteikia valdiklius perėjimų greičiui, efektams, grafikams ir kt. reguliuoti.

Jungtys

• 2 x 10/100/1000 BaseT Ethernet prievadai su kilpos išvestimi papildomiems valdymo pultams ar kompiuteriams
• 1 x USB-C prievadas programinės įrangos atnaujinimams

Produkto specifikacijos

• Tiesioginiai kryžminiai taškai: 10
• Perjungti kryžminiai taškai: 20
• Kryžminio taško mygtuko tipas: trispalvė LED
• Kryžminio taško žymė: 3 eilutės, 24 simboliai LCD
• Kitas perėjimo pasirinkimas: fonas (BKG), raktas 1 iki raktas 4
• Transliacijos indikatoriai: 4
• DSK perėjimo pasirinkimai: automatinis, pjūvis, ryšys/peržiūra
• Peržiūros perėjimas: 1
• Perėjimo greičio rodmenys: per pagrindinį meniu
• LCD meniu rodmenys: 3
• Meniu valdymo mygtukai: 20
• Specialūs makro mygtukai: 10
• Galutinio autobuso pasirinkimas: 1
• Šaltinio autobuso pasirinkimas: 1
• Fader baras: 1
• 3 ašių joystickas: 1
• Skaitmeninė klaviatūra: 1

Programinė įranga

Suderinama su ATEM Software Control Panel programėle.

Operacinės sistemos

• Mac OS 10.14 Mojave, 10.15 Catalina ar naujesnė
• Windows 8.1 ir 10

Elektros reikalavimai

• Įėjimo įtampa: vidinė 100 - 240V AC
• Atsarginis maitinimas: taip
• Energijos suvartojimas: 45W

Fizinės ir aplinkos specifikacijos

• Darbinė temperatūra: nuo 0° iki 40° C
• Laikymo temperatūra: nuo -20° iki 60° C
• Santykinė drėgmė: iki 95%

Garantija

12 mėnesių ribota gamintojo garantija.
