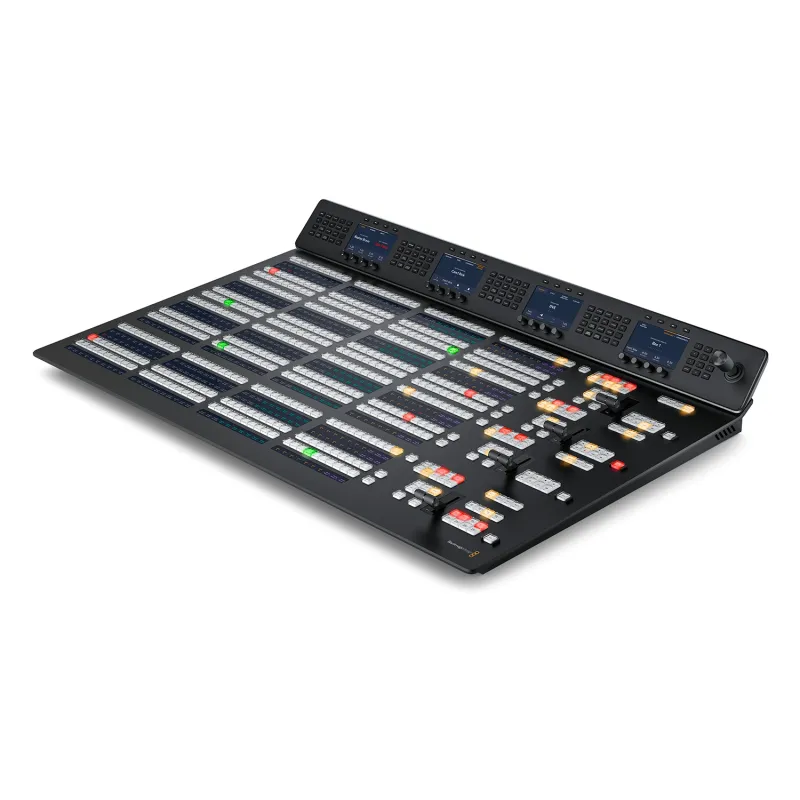

Blackmagic Design ATEM 4 M/E Advanced Panel 40

Apžvalga

Blackmagic Design ATEM 4 M/E Advanced Panel yra profesionali transliacijų jungiklio valdymo panelė, sukurta idealiai papildyti ATEM Constellation jungiklį. Ji turi 4 Mix/Effect (M/E) eiles, kiekvienoje po 40 įvesties mygtukų, ir 4 nepriklausomus sistemos valdymo LCD ekranus, suteikdama plačias valdymo galimybes sudėtingoms tiesioginėms produkcijoms.

Valdymo panelės ypatybės

• Keturi M/E eilės su 40 įvesties mygtukų kiekvienoje, iš viso 160 įvesties mygtukų.
• 24 LCD ekranai, skirti pritaikomam mygtukų žymėjimui visose eilėse.
• Keturi LCD ekranai, skirti parametrų nustatymams ir tiksliai kontrolei.
• Keturi T-Bar fader valdikliai sklandiems perėjimams ir efektų maišymui.
• Vienas 3 ašių joystickas intuityviam efektų, tokių kaip DVE (skaitmeniniai vaizdo efektai) pozicionavimas ir TWO (perėjimas su perdanga), valdymui.
• Skaitmeninė klaviatūra tiesioginiam įvedimui ir valdymui.
• Specialūs makro mygtukai (4 bankai po 40 mygtukų) sudėtingų makro kūrimui ir paleidimui be kompiuterio.
• 20 tiesioginės transliacijos indikatorių gyvų šaltinių stebėjimui.
• Trijų spalvų LED kryžminiai mygtukai aiškiam būsenos rodymui.

Ergonomika ir integracija

Panelė palaiko tiesioginį montavimą ant lubinių stalų arba savarankišką veikimą, suteikdama ergonomišką valdymą operatoriams, valdantiems sudėtingus tiesioginius šou. Ji atskleidžia visą ATEM Constellation jungiklio potencialą, suteikdama taktilinę ir vizualinę sąsają, supaprastinančią sudėtingas jungimo užduotis.

Išplėstinės valdymo galimybės

• Nepriklausomi Programos ir Peržiūros autobusai leidžia greitai ir tiksliai keisti kadrus.
• Peržiūros autobusas gali būti stebimas per Aux išvestį arba Multi-view, leidžiant operatoriams peržiūrėti kadrus prieš transliaciją.
• Vaizdo šaltinių maišymo parinktys rodomos LCD ekranuose, todėl nereikia naršyti sudėtinguose meniu.
• Platus efektų spektras, įskaitant SMPTE perėjimus su kraštų suliejimu ir sudėtingus DVE efektus su reguliuojama pozicija, dydžiu, šešėliais ir apšvietimu.
• Ergonomiškas T-Bar svirtis suteikia tikslų perėjimų ir maišymo valdymą.
• Joystickas leidžia 3 ašių (X, Y, Z) valdymą efektų pozicionavimui ir animavimui.
• Palaiko iki 10 konsolės nustatymų išsaugojimą ir atstatymą greitiems konfigūracijos pakeitimams.

Jungtys

• 4 x 10/100/1000 BaseT Ethernet prievadai su kilpos išvestimi papildomų valdymo panelių ar kompiuterių prijungimui.
• 1 x USB-C prievadas programinės įrangos atnaujinimams.

Techninės specifikacijos

• Mix Effects eilių skaičius: 4
• Tiesioginiai kryžminiai taškai: 40
• Perkelti kryžminiai taškai: 80
• Kryžminio taško mygtuko tipas: trijų spalvų LED
• Kryžminio taško žymėjimas: 10 eilių po 24 simbolius LCD
• Kito perėjimo pasirinkėjai: 4 (fonas, Key 1 iki Key 4)
• Tiesioginės transliacijos indikatoriai: 20
• DSK perėjimo pasirinkėjai: Auto, Cut, Tie/Preview x 4
• Peržiūros perėjimai: 4
• Perėjimo greičio rodmenys: per pagrindinį meniu
• LCD meniu ekranai: 4
• Meniu valdymas: 20 mygtukų x 4
• Specialūs makro mygtukai: 4 x 40
• Transporto valdymo mygtukai: 24
• Gavimo autobusas: 4
• Šaltinio pasirinkimo autobusas: 4
• Fader juosta: 4
• 3 ašių joystickas: 1
• Skaitmeninė klaviatūra: 1

Programinės įrangos suderinamumas

Suderinama su ATEM Software Control Panel, skirtu išplėstiniam valdymui ir konfigūracijai.

Operacinės sistemos palaikymas

• Mac OS 10.14 Mojave, 10.15 Catalina ar naujesnė
• Windows 10 64 bitų

Elektros reikalavimai

• Įėjimo įtampa: Dvigubi vidiniai maitinimo šaltiniai, palaikantys 100 - 240V AC
• Atsarginis maitinimo šaltinis: Taip
• Energijos suvartojimas: 250 vatų
