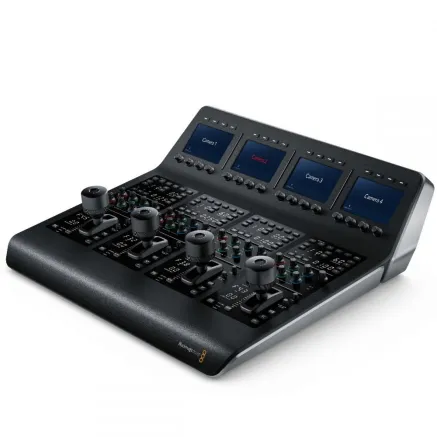

Blackmagic Design ATEM Camera Control Panel

Multi-kamerų valdymas

Blackmagic Design ATEM Camera Control Panel leidžia nepriklausomai valdyti iki keturių URSA Mini, URSA Broadcast, Blackmagic Studio ir Micro Studio kamerų iš vieno kompaktiško įrenginio. Jis suteikia išsamias kameros reguliavimo galimybes, įskaitant diafragmos valdymą, užrakto greitį, baltos spalvos balansą, pagrindinį stiprinimą, pedestalo ir RGB valdiklius tiek baltoms, tiek juodoms lygmenims.

Dizainas ir suderinamumas

Šis nešiojamas nuotolinis kameros valdymo įrenginys sukurtas gyvoms daugiakamerinėms produkcijoms, leidžiantis vienam operatoriui stebėti ir reguliuoti techninius parametrus kelioms kameroms. Skirtingai nuo tradicinių CCU valdiklių, kuriems reikalinga stalo montavimo vieta, šis panelis gali būti dedamas ant bet kurio stalo arba montuojamas ištraukiamoje lentynoje. Jis turi pažįstamą transliacijų stiliaus išdėstymą, tinkamą tiek patyrusiems, tiek naujiems operatoriams, ir yra suderinamas su visais ATEM jungiklių modeliais.

Keturių kamerų valdymas

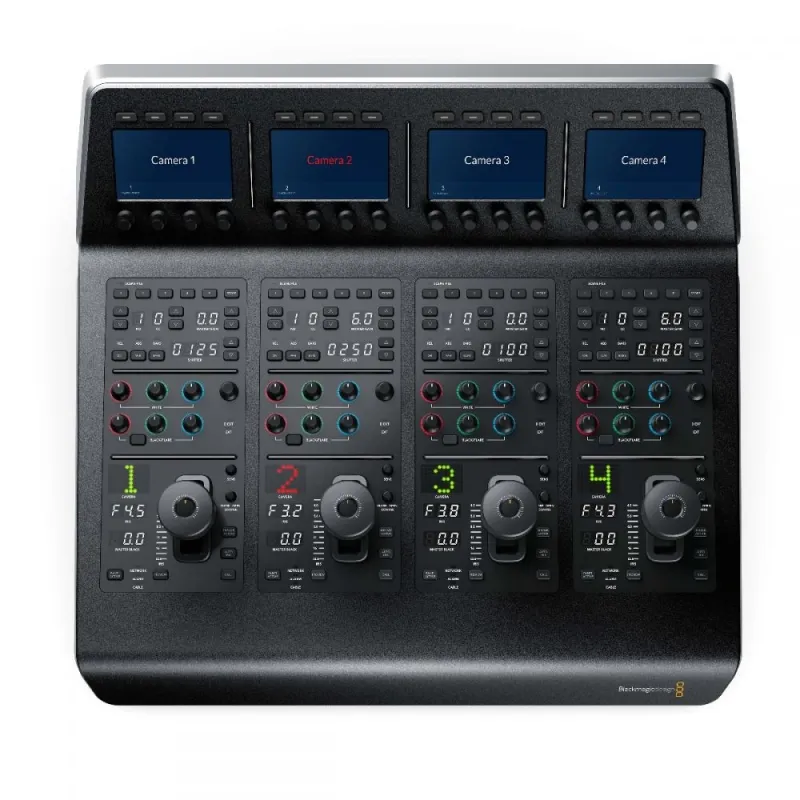

Panelis integruoja keturis kameros valdiklius, kiekvienas su dideliu LCD ekranu, minkštais mygtukais ir rankenėlėmis viršuje, taip pat pilnu profesionalių valdiklių rinkiniu pagrindinėje dalyje. Ši konfigūracija užtikrina nuoseklią vaizdo kokybę iš bet kurio kampo, leidžiant tiksliai subalansuoti ir nustatyti kiekvieną kamerą.

Scenos ir kameros valdikliai

• Scenos išankstiniai nustatymai: Išsaugokite ir atkurkite scenos išankstinius nustatymus greitam kamerų pritaikymui pagal apšvietimą ar scenos pokyčius.
• Pagrindinis stiprinimas: Padidinkite jutiklio jautrumą esant silpnam apšvietimui arba norėdami padidinti lauko gylį.
• Balta spalva: Greitai nustatykite ir reguliuokite baltos spalvos balansą tiksliam spalvų atkūrimui.
• Užrakto greitis: Tiksliai nustatykite kameros užrakto greitį.
• Spalvų juostos: Išveskite spalvų juostas pasirinktai kamerai kalibravimui.

Stiprinimo ir pedestalo valdikliai

Centrinėje dalyje yra nepriklausomi RGB valdikliai stiprinimui (baltoms) ir pedestalui (juodoms), leidžiantys reguliuoti raudonos, žalios ir mėlynos spalvų lygius, kad būtų pašalintos nepageidaujamos spalvų dominavimo problemos juodose ir baltose srityse.

• Balta: Nepriklausomas RGB valdymas stiprinimui/baltoms.
• Juoda: Reguliuoja RGB reikšmes pedestalui/juodoms.

Objektyvo ir diafragmos valdikliai

Apatinėje dalyje yra LED kameros numerio ekranas, rodantis peržiūros ir transliacijos būseną, profesionalus joystickas tiksliam diafragmos ir pagrindinės juodos spalvos reguliavimui, skambučio mygtukas operatoriaus ryšiui, panelio užraktas ir būsenos indikatoriai tinklo, maitinimo ir kameros kabelio jungčiai.

• Diafragmos valdymas: Joystickas juda aukštyn/žemyn diafragmos reguliavimui, sukasi pagrindinės juodos spalvos reguliavimui ir spaudžiamas kameros stebėjimui pasirinkti.
• Grubus valdymas: Nustato diafragmos valdymo ribą joysticke.
• Diafragmos ir pagrindinės juodos užraktas: Apsaugo nuo netyčinių pakeitimų užrakinant šiuos valdiklius.
• Pagrindinė juoda: Valdo juodos/pedestalo lygį nekeisdamas kontrasto.
• Panelio aktyvus užraktas: Užrakina visą panelį, kad būtų išvengta netyčinių pakeitimų.
• Būsenos šviesos: Rodomos tinklo ryšys, aliarmų ir kabelio vientisumo būklė.
• Peržiūra: Siunčia pagalbinį signalą į monitorių patogiam kameros stebėjimui.
• Kameros numeris: LED taškų ekranas rodo kameros numerį ir transliacijos/peržiūros būseną.
• Skambučio mygtukas: Mirksi tally šviesa ir siunčia garsinį signalą operatoriaus dėmesiui pritraukti.

Gyvos produkcijos darbo eiga

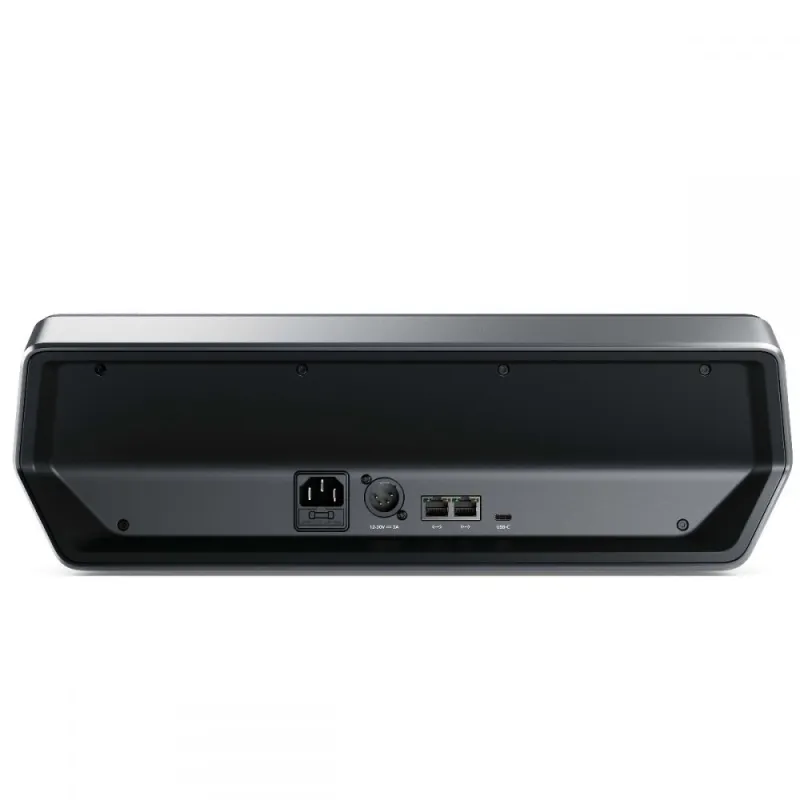

ATEM Camera Control Panel jungiasi per Ethernet tiesiogiai prie ATEM gyvos produkcijos jungiklių arba aparatūros valdymo panelių. Ethernet jungtys gali būti sujungtos tarp kelių ATEM įrenginių, leidžiant sklandžią integraciją sudėtingose gyvose produkcijose.

Greitas ir paprastas valdymas

Turėdama tradicinius transliacijų CCU valdiklius, panelis leidžia greitai reguliuoti kameras. LCD rankenėlė nustato kameros numerį, kuris raudonuoja transliacijos metu. Joystickas vertikaliai reguliuoja diafragmą, sukdamas valdo pagrindinę juodą, o spaudžiant įjungia stebėjimo režimą. Šis dizainas leidžia greitai perjungti ir suderinti kameros spalvas, palengvindamas efektyvią gyvą produkciją.
