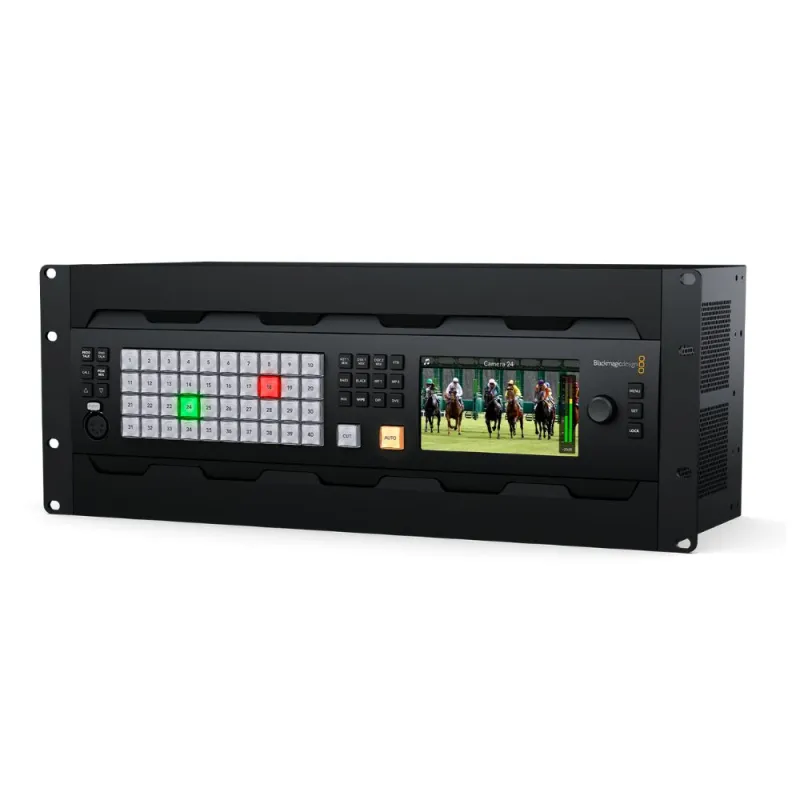

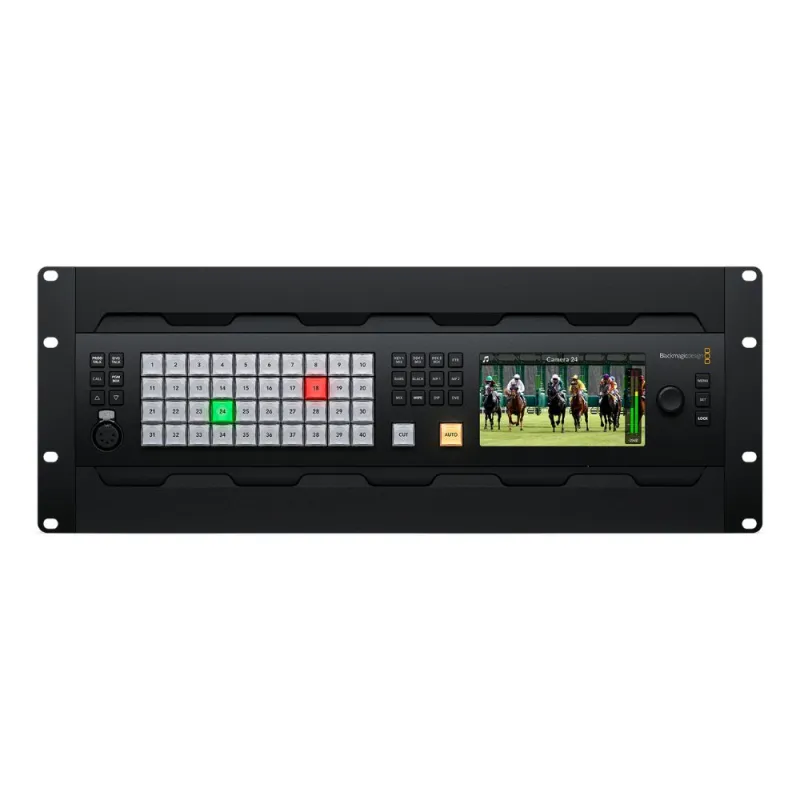

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus yra galingas 4 M/E Ultra HD perjungiklis tiesioginėms transliacijoms. Jis siūlo 80 12G-SDI įėjimų, 48 12G-SDI AUX išėjimų, 4 DVE, 16 ATEM Advanced chroma raktų, 4 medijos grotuvus, 4 nepriklausomus Ultra HD multiview, 2 SuperSource procesorius ir kitas funkcijas. Taip pat yra talkback ir Fairlight profesionalus 156 kanalų garso mikseris su ekvalaizavimu ir dinamika. Tikimasi, kad jis bus prieinamas 2025 metų birželio mėnesį.

Kiekvienas įrenginio įėjimas yra aprūpintas atskiru keitikliu, leidžiančiu bet kurį SDI vaizdo įėjimą konvertuoti į perjungiklio išėjimo standartą. Galima, kad kiekvienas SDI įėjimas gali būti skirtingame TV standarte - ir visi jie veiks be priekaištų. Jūs netgi galite išvesti garsą į kelis skaitmeninius MADI išėjimus, leidžiančius perduoti garso šaltinius iš perjungiklio išoriniam garso inžinieriui atskiram miksavimui.

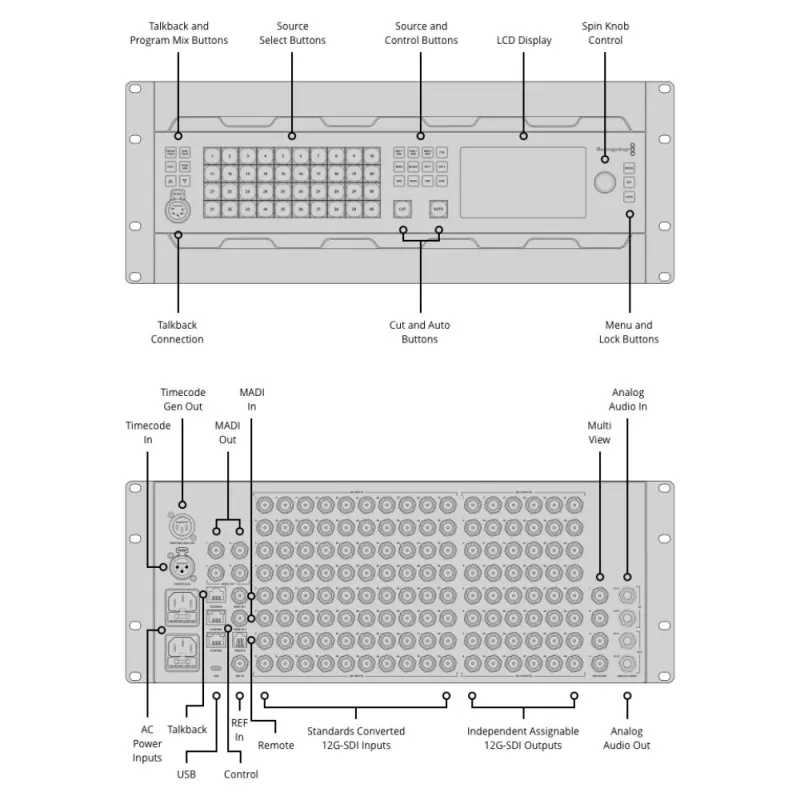

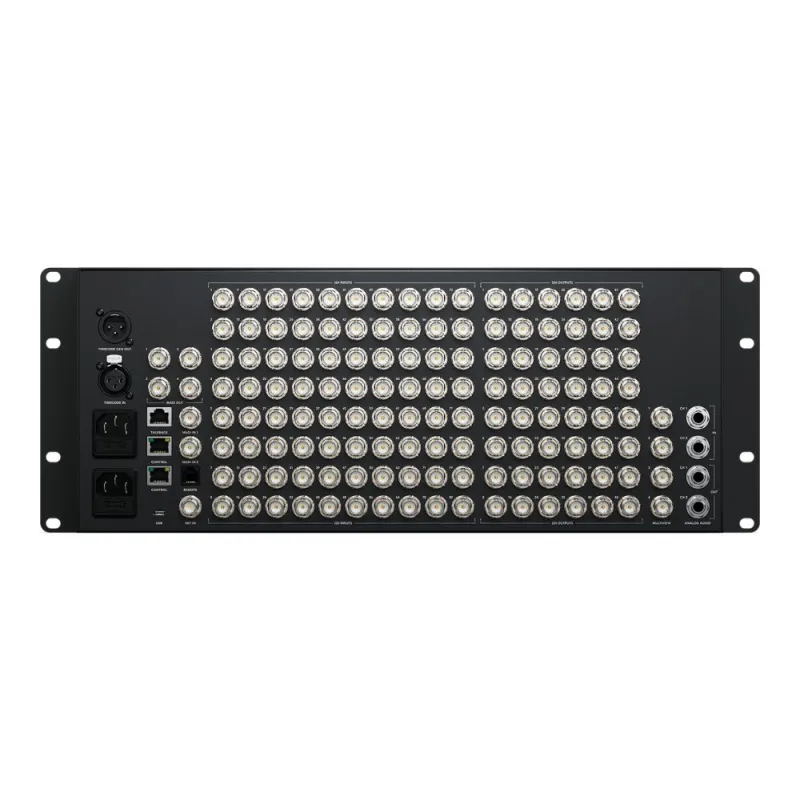

Jungtys

• 80 viso vaizdo įėjimų
• Bendra vaizdo išėjimų skaičius 52
• Bendra AUX išėjimų skaičius 48
• SDI greičiai 1.5G, 3G, 6G, 12G
• Bendra garso įėjimų skaičius 2 6.3 mm jack, 2 MADI įėjimas (64-kanalų, BNC), 1 5-pin XLR talkback
• Bendra garso išėjimų skaičius 2 6.3 mm jack, 4 MADI išėjimas (64-kanalų, BNC), 1 5-pin XLR talkback
• Laiko kodo jungtys 1 3pin XLR Laiko kodas Įėjimas, 1 3pin XLR Laiko kodas Išėjimas
• Nuorodos įėjimas Tri-Sync arba Black Burst
• Vaizdo sinchronizavimas Visuose 80 įėjimuose
• Rėmo greičio ir formato keitikliai Visuose 80 įėjimuose
• SDI vaizdo įėjimai 80 10-bit 720p, 1080i, 1080p, 2160p
• SDI garso įėjimai 8 kanalų įmontuotas garsas visuose SDI įėjimuose
• Papildomi garso įėjimai 1 5-pin XLR talkback
• SDI vaizdo išėjimai 52 10-bit 720p, 1080i, 1080p, 2160p
• SDI garso išėjimai 16-kanalų įmontuotas garsas visuose SDI išėjimuose
• Papildomi garso išėjimai 1 5-pin XLR talkback
• SDI programos išėjimai bet kuris iš 48 SDI išėjimų
• Žemyn konvertuoti SDI programos išėjimai 8
• SDI peržiūros išėjimai bet kuris iš 48 SDI išėjimų
• SDI multiview išėjimai 4 skirti + iki 48 papildomų maršrutizuojamų išėjimų
• HDMI multiview išėjimai Nėra
• Išvestis kaip internetinė kamera 1 USB-C (720p arba 1080p programos kadrų dažniu)
• Nuotolinio valdymo pultas RJ12 (RS-422)
• Valdymo pulto jungtis Ethernet (10/100/1000 BaseT), tiesioginis arba tinklo ryšys
• Vidinis laiko kodo generatorius Taip
• RJ45 trečiųjų šalių sistemoms
• Tally išėjimas Per Ethernet naudojant Blackmagic Design GPI ir Tally Interface produktą (neįskaičiuota), bet kuriame iš 48 SDI išėjimų
• Kompiuterio sąsaja 1 USB-C prievadas

Standartai

• SD vaizdo standartai Nėra
• HD vaizdo standartai 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
• Ultra HD standartai 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• SDI suderinamumas SMPTE 292M, 296M, 424M, 425M Level A ir B, 2081-1, 2081-10, 2082-1, 2082-10, 2082-12
• Vaizdo mėginių ėmimas 422
• Spalvų gylis 10 bitų
• Spalvų erdvė REC 709, REC 2020
• Automatinis SDI perjungimas Automatiškai nustato tarp 1.5G-SDI, 3G-SDI (Level A/B), 6G-SDI ir 12G-SDI

Produkto specifikacijos

• Viršutiniai raktai 16
• Apatiniai raktai 4
• Pažangūs chroma raktai 16
• SuperSource 2
• Talkback palaikymas Taip
• Mix Minus palaikymas Taip
• Linijinės/Luma raktai 20
• Pereinamieji raktai (Stinger/DVE) 4 Stinger, 4 DVE
• Bendras sluoksnių skaičius 28
• Šablonų generatoriai 21
• Spalvų generatoriai 2
• DVE 4
• Valdymo pultas Priekinio pulto avarinis perjungimas, programinė įranga arba pasirenkamas aparatūros pultas
• Maršrutizuojami langai 64
• Tally Raudona programai, žalia peržiūrai
• Išteklių etiketės languose Taip

Ką įeina

• ATEM 4 M/E Constellation 4K Plus
• Sveikinimo rinkinys su QR kodu programinės įrangos atsisiuntimui
