Blackmagic Design ATEM 4 M/E Constellation IP

ATEM 4 M/E Constellation IP

ATEM 4 M/E Constellation IP yra pažangus tiesioginės produkcijos jungiklis su tvirtu dizainu, visiškai atitinkantis SMPTE-2110 ir naudojantis didelės spartos 100G Ethernet ryšius.

Šie nauji modeliai išlaiko galingas esamų ATEM Constellation SDI jungiklių funkcijas, leidžiančias vartotojams sklandžiai pereiti tarp SMPTE-2110 ir SDI sistemų, jei abi yra jūsų įstaigoje.

Jie skirti aukštos klasės transliacijoms ir tiesioginei produkcijai, o jų dizainas apima priekinį ir galinį aušinimą, plačią redundanciją, SMPTE-2022-7 palaikymą visiems 100G vaizdo portams, redundantiškus PTP laikrodžių ryšius, 2 10G Ethernet kontrolės portams ir redundantiškus AC maitinimo šaltinius.

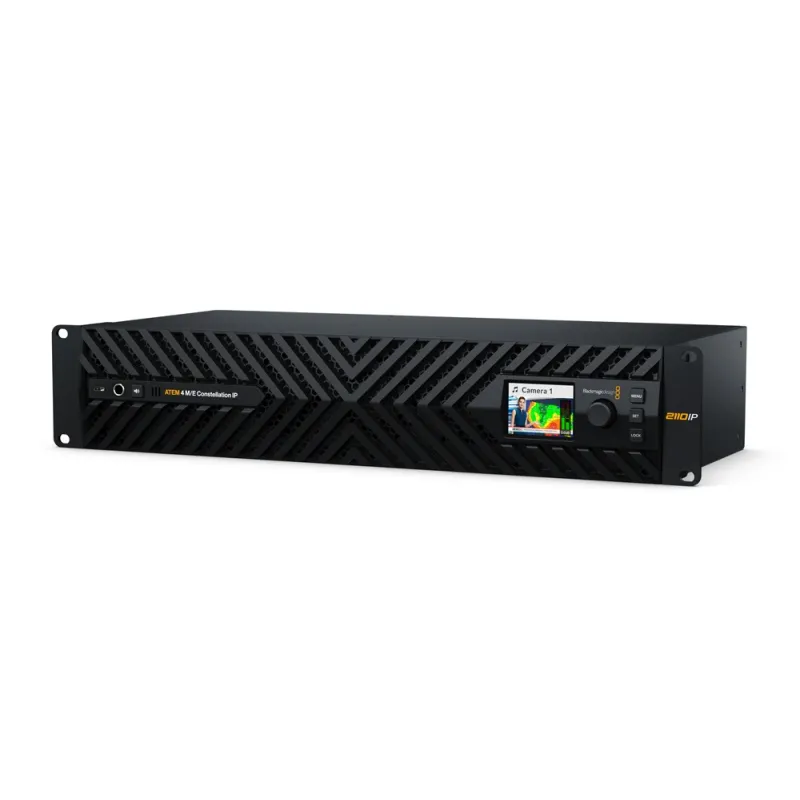

ATEM 4 M/E Constellation IP turi žymiai kitokį dizainą, nes jis skirtas aukštos klasės transliacijoms. Naujas dizainas naudoja priekinį ir galinį aušinimą su 4 labai tyliais ventiliatoriais. Visi ryšiai turi visišką redundanciją su SMPTE-2022-7 visiems vaizdo portams, taip pat papildomą redundanciją kontrolės ir PTP Ethernet portuose. Įmontuotas LCD ekranas rodo visą standartinę ATEM Constellation būsenos informaciją ir suteikia prieigą prie nustatymų. Priekinėje panelėje taip pat yra ausinių išvestis ir įmontuotas garsiakalbis vietiniam programų stebėjimui.

Standartinis 4 M/E modelis turi 32 įėjimus su standartine SMPTE-2022-7 konversija per 4 poras dvigubų redundantiškų 100G Ethernet ryšių. Jis taip pat siūlo 24 SMPTE-2110 išvestis, 16 ATEM Advanced Keyers, 4 multiview peržiūras ir 2 SuperSources, iš viso 12 DVE.

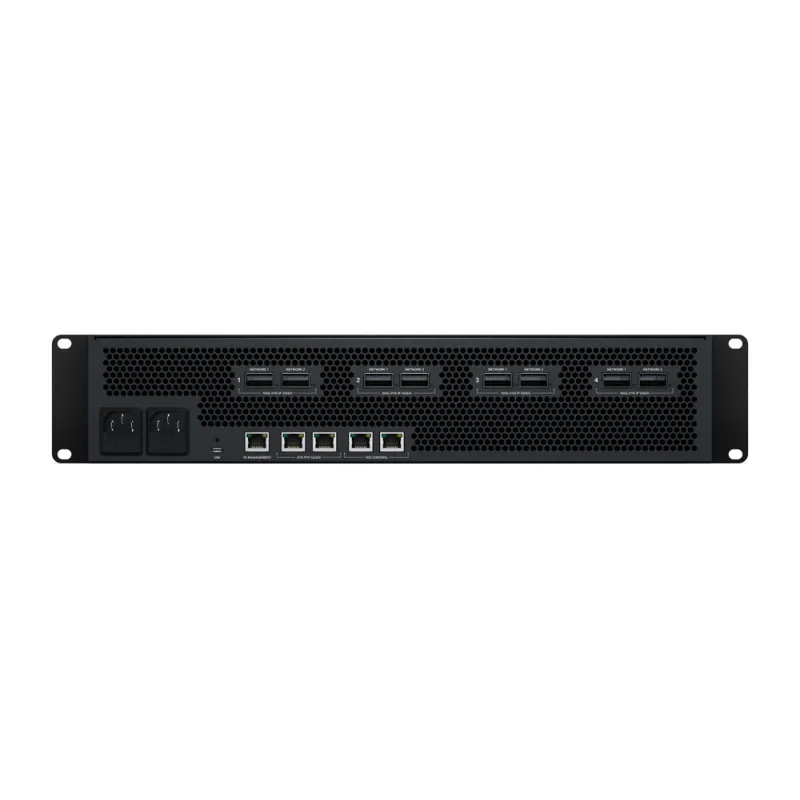

ATEM 4 M/E Constellation IP palaiko kelis SMPTE-2110 ryšius per 100G Ethernet, kiekvienas ryšys palaiko 8 įėjimo ir 8 išvesties vaizdo kanalus. Jungiklis žemėlapiuoja įėjimus ir išvestis per kelis 100G Ethernet ryšius. Kiekvienas 100G Ethernet ryšys turi du atskirus jungtuvus, kad palaikytų SMPTE-2110 redundanciją, todėl kiekvienas prievadas gali būti prijungtas prie kito jungiklio. SMPTE 2022-7 bešuvė apsaugos perjungimo sistema siunčia dvi identiškas vaizdo ir garso kopijas dviem keliais ir, gavus, palygina RTP paketus pagal tvarką ir rekonstravo vaizdą iš pirmo gauto paketo. Perjungimas yra visiškai bešuvė.

Viena iš SMPTE-2110 privalumų yra ta, kad tinklo vaizdo šaltiniai naudoja tą patį standartą. Tačiau praktikoje tiesioginė produkcija ne visada yra paprasta, o šaltiniai dažnai veikia skirtingais formatais. ATEM 4 M/E Constellation IP išsprendžia šią problemą, nes kiekvienas įėjimas turi skirtą formato keitiklį. Taigi visi įėjimai automatiškai konvertuojami į jungiklio standartą, leidžiančią prijungti bet kurį šaltinį.

ATEM 4 M/E Constellation IP palaiko visus įprastus transliacijos standartus. Dėl konversijos visose įėjimuose galite dirbti su skirtingais formatais vienu metu. Jis palaiko tiek HD, tiek Ultra HD standartus, įskaitant 720p, 1080i, 1080p ir 2160p iki 60p. Tai būtina dirbant su įvairiomis produkcijomis visame pasaulyje. Talkback, tally ir kontrolės signalai taip pat gali būti siunčiami į SDI įrenginius, kai prijungtas Blackmagic SDI Expander 8x12G, leidžiant grįžtamąją informaciją kameroms programos grąžinimui, kamerų kontrolei ir komunikacijai.

Fairlight Live yra galingiausias 2110 programinės įrangos garso mikseris transliacijoms ir tiesioginiams renginiams. Jis palaiko garso maršrutizavimą į ir iš ATEM jungiklių per USB ir, skirtingai nei aparatūros mikseriai, natūraliai palaiko stereo, erdvinį ir immersyvų garsą. Jis siūlo trečiųjų šalių papildinių palaikymą, AFL/PFL Solo, talkback ir pažangias įvesties funkcijas, tokias kaip nuotolinis stiprinimas ir dvigubos įvestys. Jis taip pat apima cue grotuvo, nuotraukas, vidinę matricą ir kitas funkcijas. Kelios sistemos gali būti naudojamos keliems vartotojams arba visiškam redundancijai.

Visi ATEM 4 M/E Constellation jungikliai turi paprastą įmontuotą talkback sistemą, kuri naudoja garso kanalus 15 ir 16 dvišaliam ryšiui su Blackmagic Design kameromis. Tačiau Fairlight Live siūlo kelis talkback autobusus ir pilną garso maršrutizavimą į ATEM 4 M/E Constellation IP, leidžiančią sukurti bet kokį skaičių talkback autobusų. Tai leidžia dar labiau tobulinti komunikaciją, įskaitant kamerų ir techninius ratus, komentatorių autobusus ir atskirus miksus kiekvienam vartotojui. Tiesiog maršrutuokite talkback autobusą į kanalus 15 ir 16 bet kurio ATEM išėjimo ir siųskite jį kameroms ar komentatoriams.

Priekinio ir galinio aušinimo dizainas ATEM 4 M/E Constellation IP riboja vietą, kuri yra prieinama priekinio panelio valdymui. ATEM Rack-Mount Monitoring Panel išsprendžia šią problemą, sujungdama valdymo ir stebėjimo funkcijas. Jis siūlo tas pačias valdymo funkcijas kaip SDI modeliai ir veikia kaip nepriklausomas stebėjimo keitiklis ir valdymo pultas. Jis turi rack-mount dizainą su profesionaliomis mygtukais, atskiru Ethernet prievadu, redundantišku 10G Ethernet SMPTE-2022-7 iki 12G-SDI ir HDMI keitikliu vietiniam stebėjimui ir 5 kontaktų talkback sąsają priekinėje panelėje.

Raktinės savybės

• Galingas SMPTE-2110 jungiklis tiesioginei produkcijai
• Iki 64 įėjimų per 8 poras redundantiškų 100G Ethernet ryšių
• Palaiko 12G-SDI arba SMPTE-2110 IP vaizdą
• Redundantiškas 100G Ethernet visiškam SMPTE-2022-7 suderinamumui
• Cut-bus arba mix-effect režimai
• Pilna standartinė konversija ir resinkronizacija visiems įėjimams
• USB išvestis kaip internetinė kamera visoms vaizdo programoms
• Palaiko visus ATEM aparatinės ir programinės įrangos pultus
• Iki 4 pritaikomų multiview išvesties
• Mix, wipe, DVE ir stinger perėjimai
• Iki 4 DVE
• Vidinė medija statinėms ir judančioms grafikoms
• 4 ATEM Advanced chroma keys kiekvienoje M/E eilėje
• Iki 2 SuperSource, kiekvienas su 4 DVE
• Fairlight Live garso miksavimo palaikymas
• Profesionalus talkback suderinamas su ClearCom ir RTS
• Nemokama ATEM Software Control Mac ir Windows
• Suderinama su ATEM Monitoring Panel
• Suderinama su ATEM Camera Control Panel
• Visos funkcijos įtrauktos be papildomų išlaidų
