Blackmagic Design Smart Videohub CleanSwitch 12x12

Maišytų formatų SD, HD ir Ultra HD maršrutizatorius

Blackmagic Design Smart Videohub CleanSwitch 12x12 yra kompaktiškas 1 rack vieneto vaizdo maršrutizatorius, palaikantis 6G-SDI technologiją SD, HD ir Ultra HD vaizdo maršrutizavimui. Jis turi visišką resinchronizaciją kiekviename įėjime, leidžiančią švariai ir be trikdžių perjungti nesinchronizuotus maršrutizatoriaus kryžminius taškus. Tai leidžia prijungti įvairią įrangą nuo aukštos klasės transliacijos įrenginių iki vartotojiškos vaizdo technikos be signalo artefaktų, tokių kaip vaizdo ritinėjimas ar trikdžiai.

Pritaikymas

Idealus tiesioginėms transliacijoms, ypač mobiliuose transliavimo sunkvežimiuose skubiosioms naujienoms, CleanSwitch 12x12 užtikrina profesionalios kokybės, tobulai sinchronizuotus vaizdo srautus net iš nežinomų ar nesinchronizuotų šaltinių. Taip pat tinka vaizdo sienoms, gyvoms pasirodymų projekcijoms ir A/V sistemoms viešbučiuose bei konferencijų centruose, kur automatiškai sinchronizuoja nesinchronizuotus signalus iš įvairių įrenginių, tokių kaip kompiuteriai, kameros ir diskų įrašymo įrenginiai.

Vaizdo maršrutizavimas ir valdymas

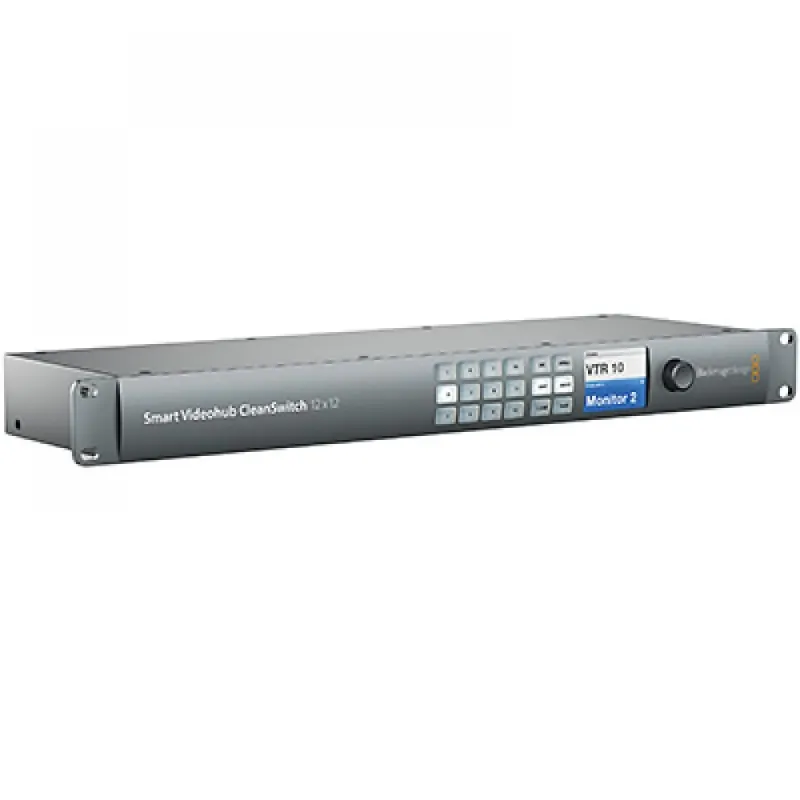

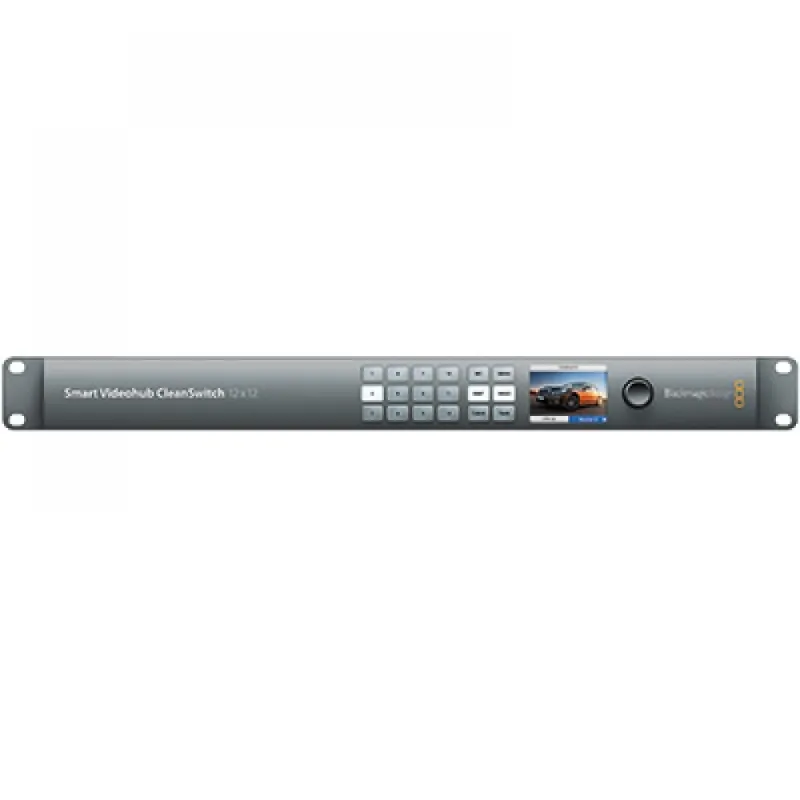

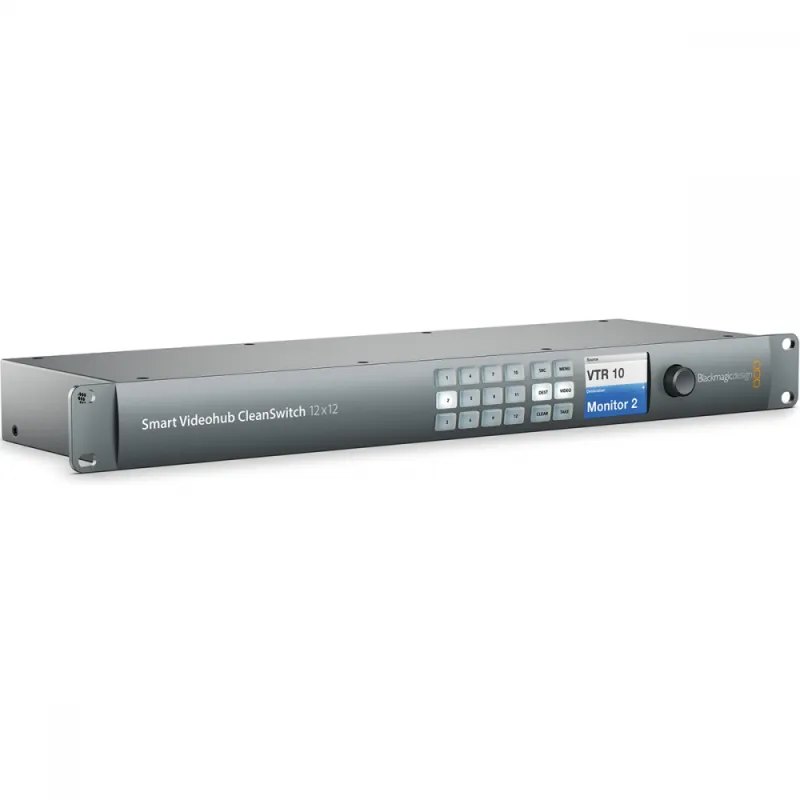

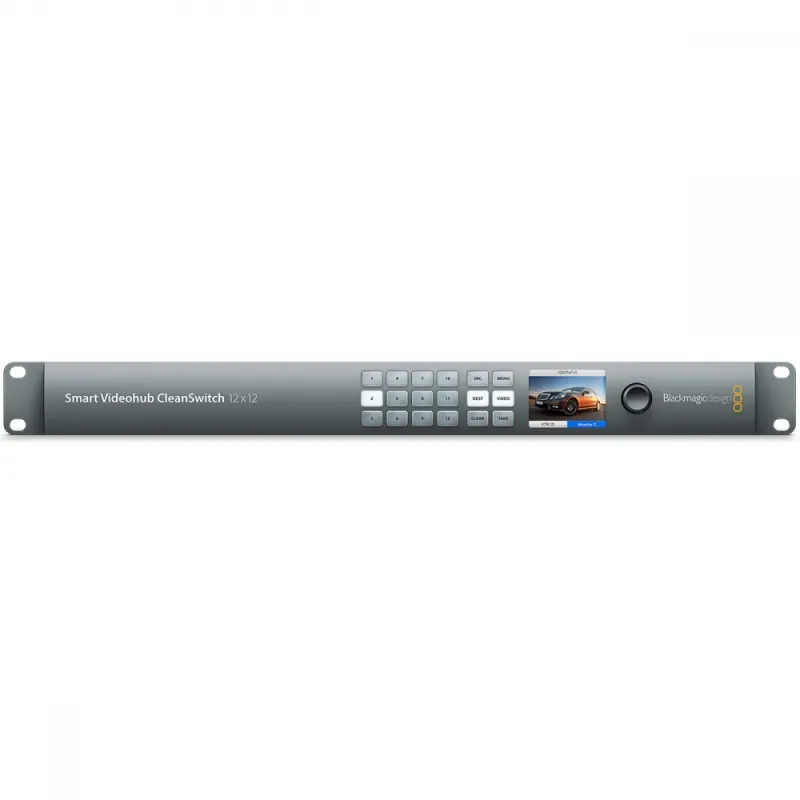

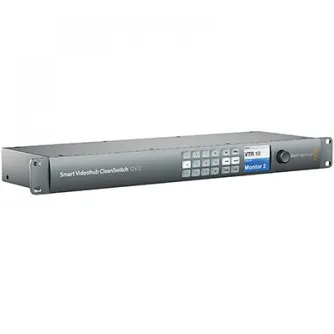

Priekinėje panelėje yra unikali Blackmagic Design Visual Routing sistema, sujungta su sukamuoju mygtuku ir mygtukų įvestimi bei aukštos raiškos LCD ekranu, kuris rodo pasirinktinius maršrutizatoriaus etiketes tiesiogiai virš įėjimų vaizdo. Tai leidžia vartotojams maršrutuoti vaizdą vizualiai pasirenkant norimą įėjimą LCD ekrane. Maršrutizatoriuje yra 12 kryžminių taškų mygtukų tiesioginiam pasirinkimui, mygtukai take ir clear pasirinkimams patvirtinti prieš transliaciją, taip pat įmontuota valdymo panelė su 6 mygtukais ir slinkties ratuku meniu navigacijai.

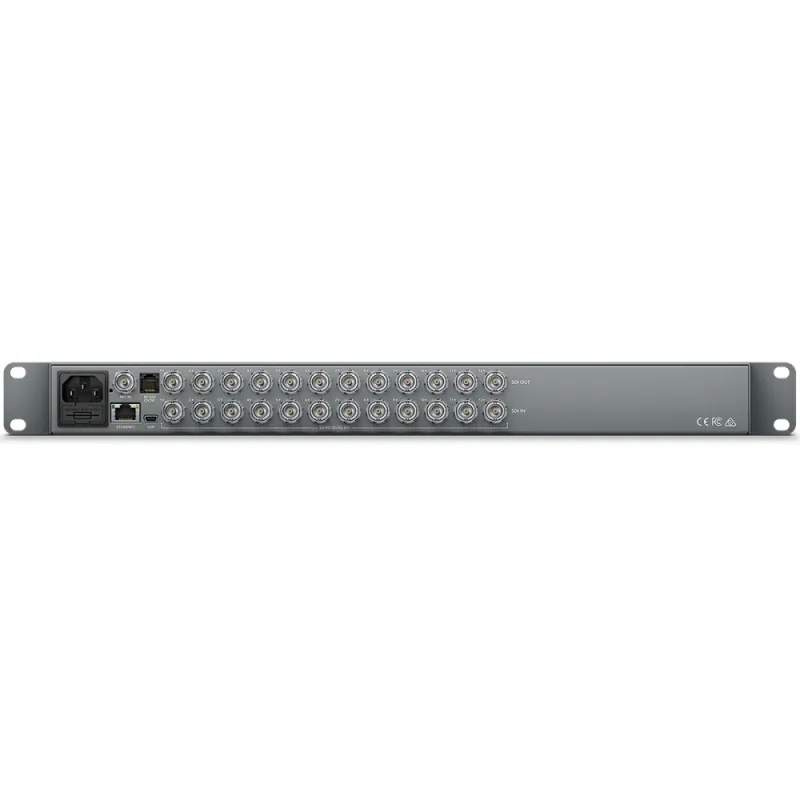

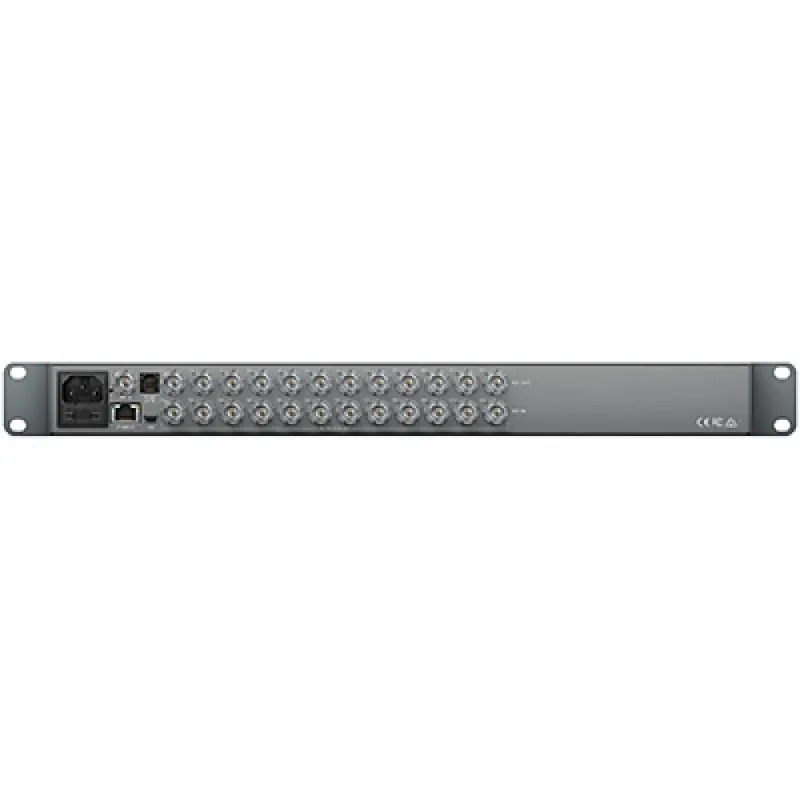

Jungtys ir valdymo sąsajos

• 12 x 10 bitų SD-SDI, HD-SDI ir 6G-SDI vaizdo įėjimai su pilna resinchronizacija.
• 12 x 10 bitų SD-SDI, HD-SDI ir 6G-SDI vaizdo išėjimai su aukštos kokybės reklockinimu.
• Palaiko SDI greičius 270 Mb/s, 1.5 Gb/s, 3 Gb/s ir 6 Gb/s su automatinio formato aptikimu.
• Referencinis įėjimas palaikantis tri-sync arba black burst signalus.
• Ethernet prievadas išoriniam maršrutizatoriaus valdymui ir RS-422 serijinis valdymas per RJ-6 jungtį.
• USB prievadas programinės įrangos atnaujinimams.

Palaikomi vaizdo standartai

• SD: 525i59.94 NTSC, 625i50 PAL.
• HD: 720p50, 720p59.94, 720p60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60; 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30; 1080i50, 1080i59.94, 1080i60.
• 2K DCI: 23.98p, 24p, 25p ir atitinkami PsF formatai.
• Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30.
• 4K DCI: 23.98p, 24p, 25p.

SDI atitiktis ir signalo kokybė

• Atitinka SMPTE 259M, 292M, 296M, 424M, 425M A ir B lygius, ITU-R BT.656 ir ITU-R BT.601 standartus.
• Palaiko 4:2:2 ir 4:4:4 vaizdo mėginių ėmimą su 10 bitų spalvų tikslumu.
• Garso mėginių ėmimas 48 kHz, 24 bitų televizijos standartas.
• Palaiko YUV arba RGB spalvų erdves.
• Automatinis SDI formato perjungimas kiekviename įėjime.
• Palaiko vaizdo užkrovos identifikavimo papildomus duomenis pagal SMPTE 352M.

Programinė įranga ir operacinės sistemos

• Įtraukta nemokama maršrutizatoriaus valdymo programinė įranga Windows 10 (64 bitų) ir Mac OS X (Catalina 10.15, Big Sur 11.1 ar naujesnėms versijoms).
• Palaiko Blackmagic Smart Control ir Master Control aparatinės įrangos maršrutizatoriaus valdymo pultus.
• Įtraukta Blackmagic Videohub SDK ir Ethernet Videohub Control Protocol individualiems valdymo sprendimams.
• Vidiniai programinės įrangos atnaujinimai per įtrauktą atnaujinimo programą.

Fizinės ir aplinkos specifikacijos

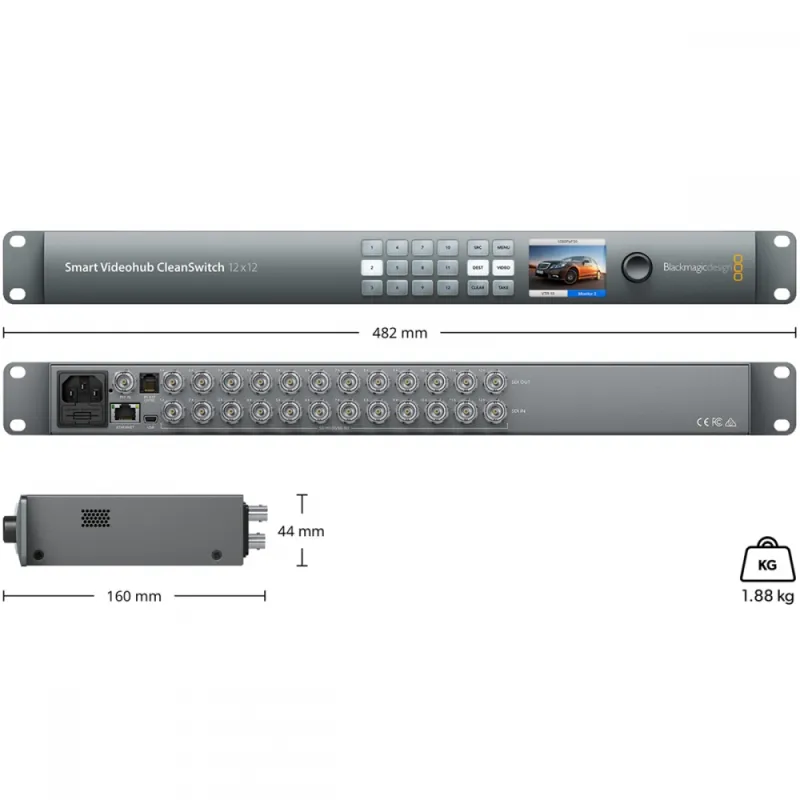

• Kompaktiškas 1 rack vieneto dydis, gylis mažiau nei 15 cm.
• Maitinimo įvestis: 100 - 240 V AC per IEC maitinimo kabelį.
• Maitinimo gedimo apsauga išsaugo ir atkuria maršrutizatoriaus jungtis iš karto įjungus maitinimą.
• Darbinė temperatūra: 0° iki 40° C.
• Laikymo temperatūra: -20° iki 45° C.
• Santykinė drėgmė: 0% iki 90% be kondensacijos.

Komplektacija

• Blackmagic Design Smart Videohub CleanSwitch 12x12 maršrutizatoriaus įrenginys.
• SD kortelė su programine įranga ir vartotojo vadovu.

Garantija

3 metų ribota gamintojo garantija su 12 mėnesių garantija priekinėje panelėje.
