Blackmagic Design HyperDeck Studio HD Plus

Blackmagic HyperDeck Studio HD Plus

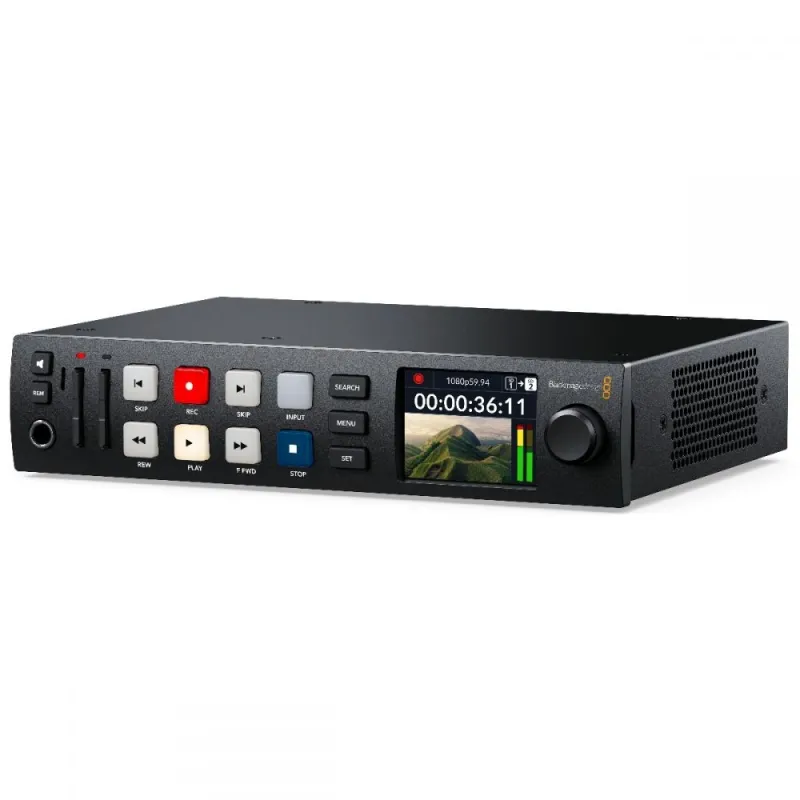

HyperDeck Studio HD Plus modelis yra didesnis nei Mini versija, su platesniu korpusu, suteikiančiu papildomus valdiklius ir jungtis. Jis palaiko 6G-SDI įrašymą ir atkūrimą ProRes failų iki Ultra HD 30fps, turi SDI loop out funkciją ir HDR palaikymą. Du 6G-SDI išėjimai leidžia atlikti fill ir key atkūrimą iki 1080p60. Įrenginys turi HDMI įėjimą ir specialų 3G-SDI monitoringo išėjimą su perdangomis. Priekinės panelės mygtukų paspaudimai siunčiami per specialų RS-422 nuotolinio valdymo išėjimą, o maitinimas tiekiamas per transliacijoms skirtą XLR jungtį. Priekinė panelė papildyta patobulintais transporto valdikliais, ausinių lizdu ir integruotu garsiakalbiu.

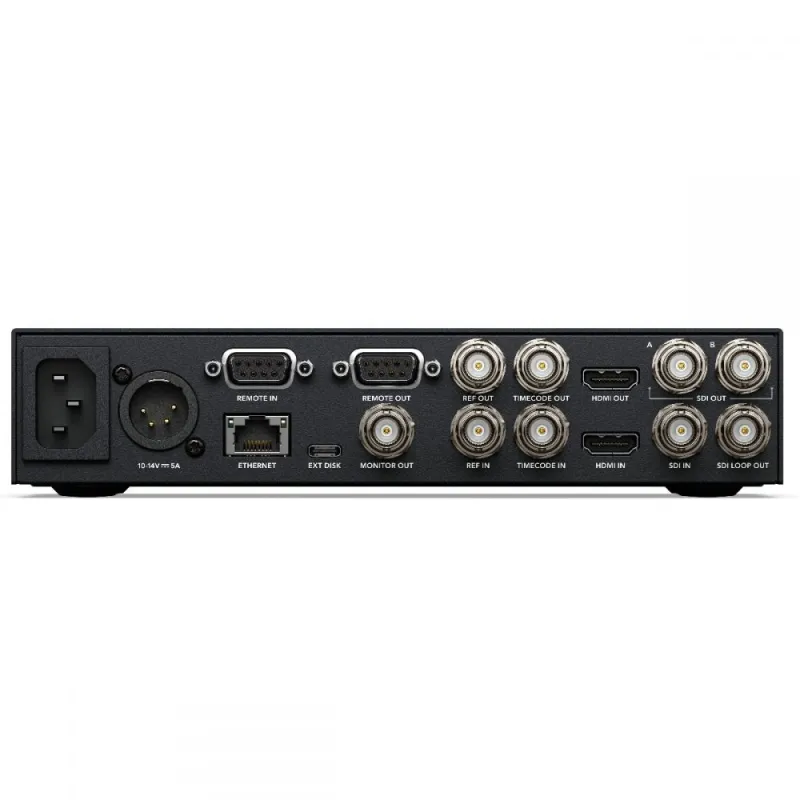

Jungtys

• 1 SDI vaizdo įėjimas
• 2 SDI vaizdo išėjimai
• 1 SDI monitoringo išėjimas
• SDI greičiai: 270Mb, 1.5G, 3G, 6G
• 1 HDMI 2.0 vaizdo įėjimas
• 1 HDMI 2.0 vaizdo išėjimas
• Integruotas mono garsiakalbis
• 1 x 6.35 mm ausinių lizdas garso išėjimui
• 2.2 colių LCD ekranas
• Laiko kodų jungtys: 1 x BNC įėjimas, 1 x BNC išėjimas
• Referencinės jungtys: 1 x BNC įėjimas, 1 x BNC išėjimas (Tri-Sync arba Black Burst)
• SDI garso įėjimai: 16 kanalų įterptas garsas
• SDI garso išėjimai: 16 kanalų įterptas garsas
• HDMI garso įėjimai: 8 kanalai įterpto garso
• HDMI garso išėjimai: 8 kanalai įterpto garso
• Nuotolinis valdymas: 1 x RS-422 įėjimas, 1 x RS-422 išėjimas
• Įrašymo konfigūracija: per vartotojo sąsają arba Blackmagic HyperDeck Ethernet protokolą
• 1 Gb/s Ethernet
• Kompiuterio sąsaja: 1 x USB Type-C 3.0 (iki 5 Gb/s) išoriniam diskui įrašyti, internetinės kameros išvestis, programinės įrangos konfigūracija ir atnaujinimai

Palaikomi vaizdo standartai

• SD: 525i59.94 NTSC, 625i50 PAL
• HD: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60; 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
• 2K DCI: 2Kp23.98, 2Kp24, 2Kp25, 2Kp29.97, 2Kp30
• Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
• 4K DCI: 4Kp23.98, 4Kp24, 4Kp25, 4Kp29.97, 4Kp30

Techninės specifikacijos

• SDI atitiktis: SMPTE 259M, 292M, 296M, 372M, 424M, 425M (A ir B lygiai), 2081-1, 2081-10, 2084, 2108-1
• SDI metaduomenų palaikymas: HD RP188 ir uždaros antraštės CEA-708; HDR metaduomenys palaikomi SDI
• Palaikomi HDMI formatai: tokie patys kaip SD ir HD standartai, įskaitant 2K, Ultra HD ir 4K DCI
• Garso mėginių ėmimas: 24 bitai, 48 kHz
• Vaizdo mėginių ėmimas: 4:2:2 YUV
• Spalvų tikslumas: 10 bitų
• Spalvų erdvė: REC 601, REC 709, REC 2020; 33 taškų 3D LUT galima taikyti SDI monitoringo išėjimui
• HDR palaikymas: Hybrid Log-Gamma, ST2084 (įvairūs lygiai nuo 300 iki 4000)
• Daugiagreitis: automatinis SD, HD ir 6G-SDI aptikimas
• Kopijų apsauga: HDMI įėjimas negali įrašyti iš kopijomis apsaugotų HDMI šaltinių

Medijos ir įrašymas

• Medijos lizdai: 2 x SD kortelių lizdai
• Išplėtimo prievadas: 1 x USB-C 3.0 išoriniam įrašymui
• Palaikomos medijos rūšys: UHS-I ir UHS-II SD kortelės
• Medijos formatas: galima formatuoti į ExFAT (Windows/Mac) arba HFS+ (Mac)
• Palaikomi kodekai: ProRes HQ, 422, LT, Proxy; DNxHD ir DNxHR variantai; H.264 įvairiais kokybės lygiais; ProRes 4444 atkūrimas iki 1080p60 su fill ir key per SDI išėjimus

Valdymas ir programinė įranga

• Integruota valdymo panelė: 13 mygtukų transportui ir įrenginio valdymui su paieškos ratuku ir 2.2 colių spalvotu ekranu
• Išorinis valdymas: RS-422 denio valdymas, SDI start/stop, laiko kodas; Blackmagic HyperDeck Ethernet protokolas; nuotolinis FTP failų įkėlimas
• Įdiegta programinė įranga: Blackmagic OS, Blackmagic HyperDeck Setup, vidinis programinės įrangos atnaujinimas per USB
• Operacinės sistemos: macOS 10.15 Catalina arba naujesnė, Windows 10 64 bitų

Fiziniai ir aplinkos parametrai

• Maitinimas: vidinis 100-240V AC 50/60Hz; 4 kontaktų XLR 12V DC įėjimas išoriniam maitinimui arba baterijai
• Energijos suvartojimas: maksimaliai 100 W
• Matmenys: pusės rack pločio, 1 rack aukščio
• Darbinė temperatūra: nuo 0° iki 40° C
• Laikymo temperatūra: nuo -20° iki 60° C
• Santykinė drėgmė: 0% iki 90% be kondensacijos

Papildomos funkcijos

• Dvigubi medijos lizdai nenutrūkstamam įrašymui su automatinio karšto keitimo funkcija
• Palaiko įrašymą į SD korteles, UHS-II korteles ir išorinius USB diskus
• Webcam palaikymas per USB vaizdo konferencijoms ir transliavimo programinei įrangai
• Integruoti laiko kodo ir sinchronizacijos generatoriai kelių įrenginių sinchronizavimui
• Daugiakalbė sąsaja: anglų, kinų, japonų, korėjiečių, ispanų, vokiečių, prancūzų, rusų, italų, portugalų, turkų, lenkų ir ukrainiečių kalbomis
