Blackmagic Design HyperDeck Extreme 8K HDR

Bendras aprašymas

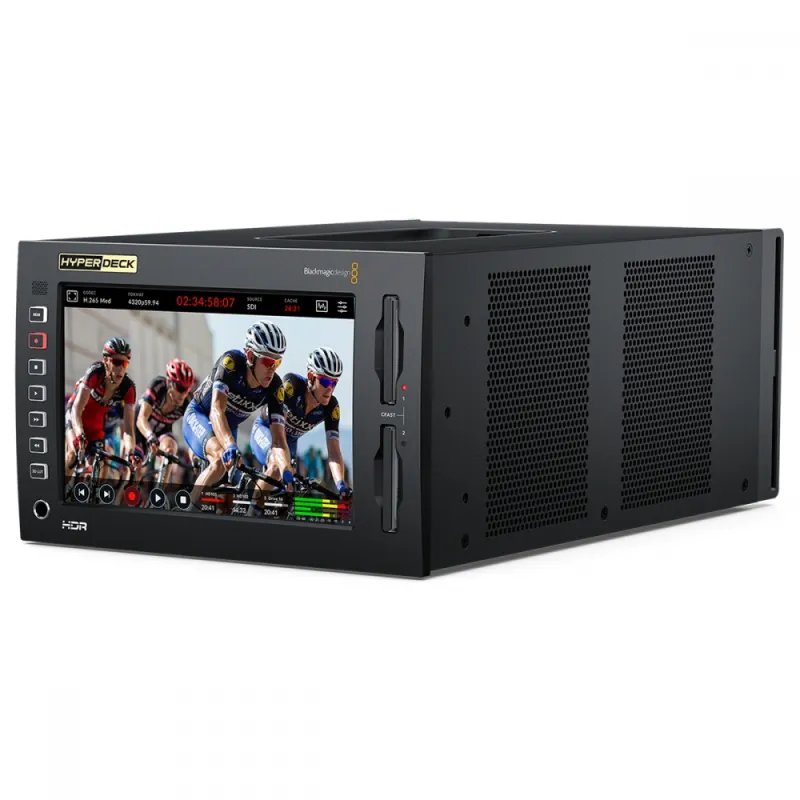

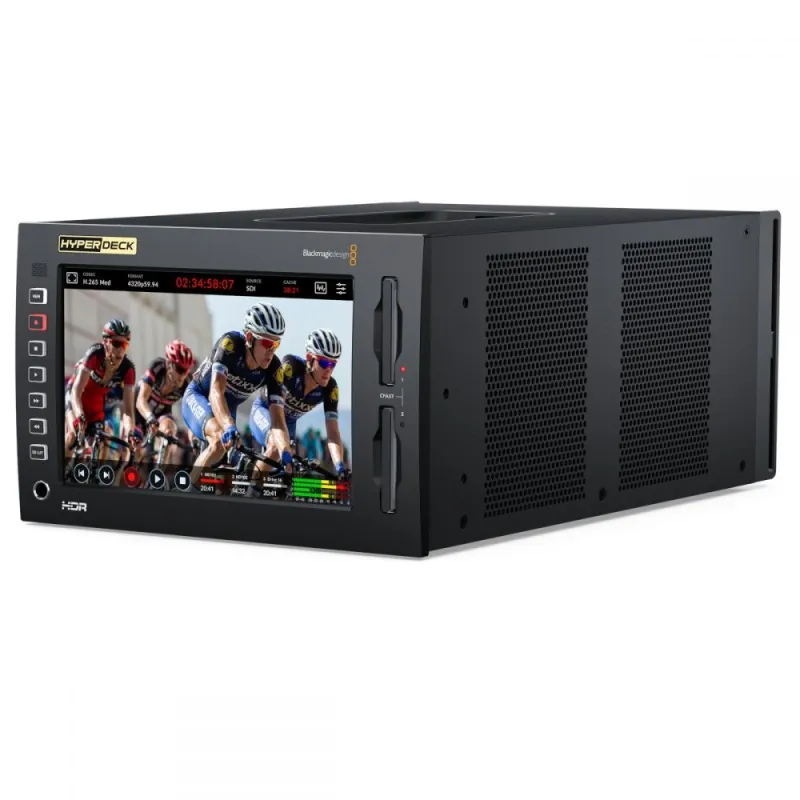

Blackmagic Design HyperDeck Extreme 8K HDR yra profesionalus transliacijų ir tiesioginių renginių įrašymo įrenginys, sukurtas natyviam 8K ir HDR darbui. Jis sujungia patikimumą, būdingą HyperDeck serijai, su naujovėmis, tokiomis kaip vietą taupantis H.265 kodeko įrašymas, pasirinktinė vidinė talpykla, 3D LUT palaikymas ir didelis 7 colių 1920 x 1200 2000 nitų HDR LCD ekranas su 100% DCI-P3 spalvų gama. Šis įrenginys palaiko įrašymą ir atkūrimą pilnos raiškos 8K formatu naudojant Quad Link 12G-SDI ir siūlo platų jungčių pasirinkimą analoginiams, SDI, HDMI ir Ethernet sąsajoms.

Vartotojo sąsaja ir valdymas

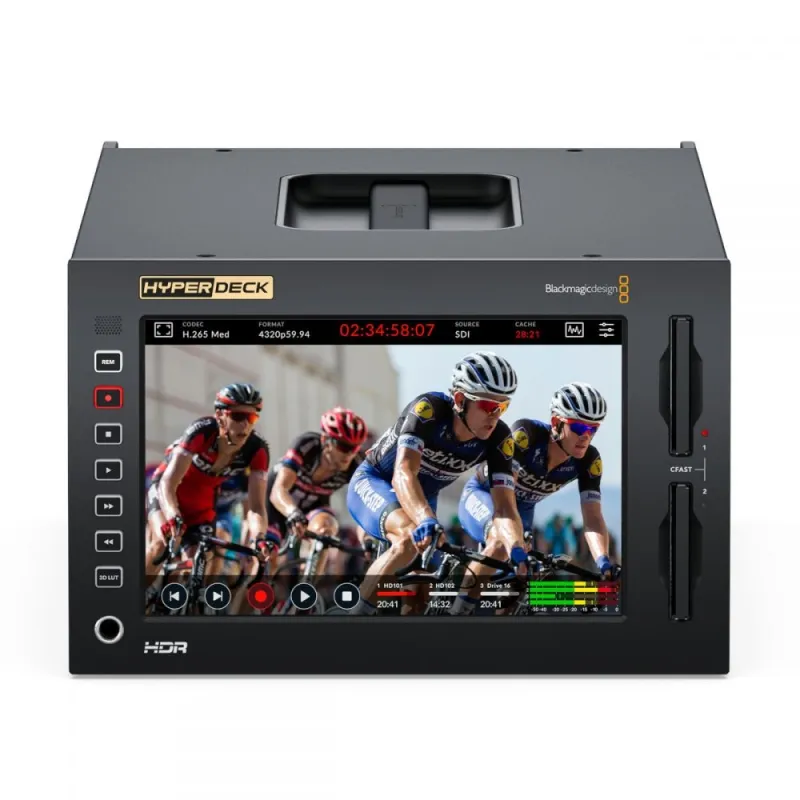

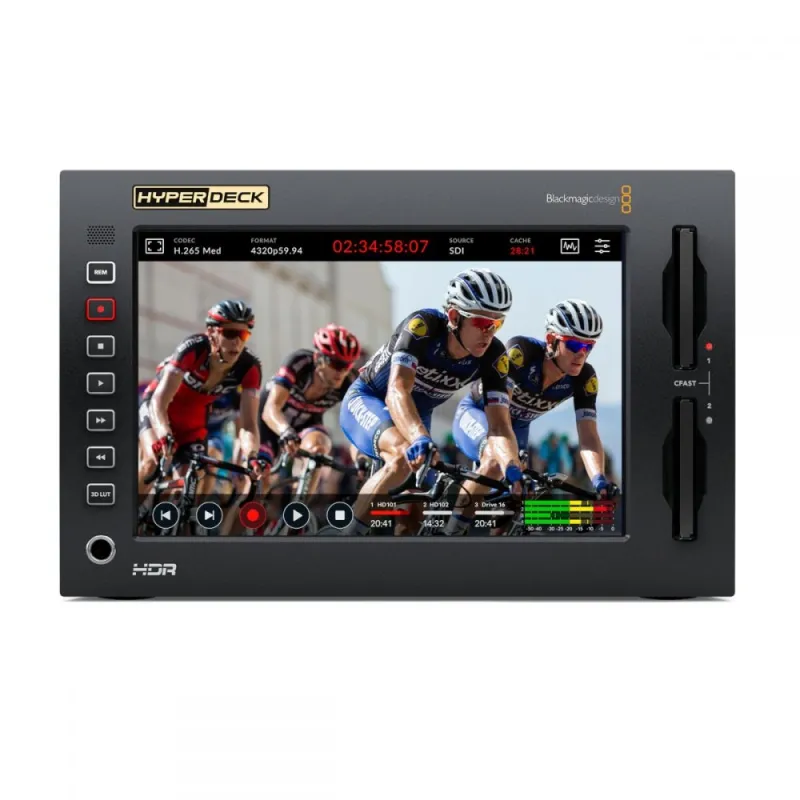

HyperDeck Extreme 8K HDR turi inovatyvų kapacitinį jutiklinį LCD ekraną su specialiais transporto valdikliais (groti, sustabdyti, įrašyti) ir mini laiko juosta, leidžiančia lengvai naršyti įrašuose. Sąsajoje yra informaciniai elementai, tokie kaip laiko kodas, vaizdo standartas, medijos būsena ir garso matuokliai. Vartotojai gali tiesiogiai ekrane įjungti bangos formos, vektorskopą, RGB paradą ir histogramas, taip pat HDR darbo eigai skirtus HDR matuoklius. Įrenginys palaiko 3D LUT įkėlimą ir išsaugojimą bei siūlo tiesioginius mygtukus transporto valdymui, 3D LUT įjungimui ir nuotoliniam valdymui aktyvuoti.

Tradiciniam transliacijų įrenginių valdymui galima papildomai įsigyti HyperDeck Extreme Control, kuris suteikia pažįstamą išdėstymą su dideliu ratuku ir RS-422 valdymą iki 8 įrenginių. Tai leidžia integruoti senesnius transliacijų įrenginius ir palaiko redagavimą su įėjimo/išėjimo taškais bei kryžminį formatų redagavimą kartu su Teranex Express standartų konvertavimu.

Įrašymas ir medija

• Įrašo natyviu 8K iki 4320p60 naudojant efektyvų H.265 kodeką, sumažinantį saugojimo kaštus.
• Palaiko ProRes 422 HQ, ProRes 422, ProRes 422 LT įrašymui ir atkūrimui bei ProRes 4444 atkūrimui su užpildymu ir raktu.
• Dvi CFast 2.0 kortelių lizdai leidžia karštą keitimą įrašymo metu ir palaiko ilgą įrašymo laiką (pvz., daugiau nei 8 valandas 8Kp60 su 1 TB kortele).
• USB-C 3.1 Gen 2 prievadas palaiko išorinį diskų įrašymą su suderinamais SSD ir atminties įrenginiais.
• Pasirenkamas PCIe M.2 NVMe talpyklos lizdas užkerta kelią kadrų praradimui, buferizuojant įrašymus, kai medija pilna arba per lėta.
• Medija gali būti formatuojama ExFAT arba HFS+ formatais, suderinamais su Windows ir Mac sistemomis.

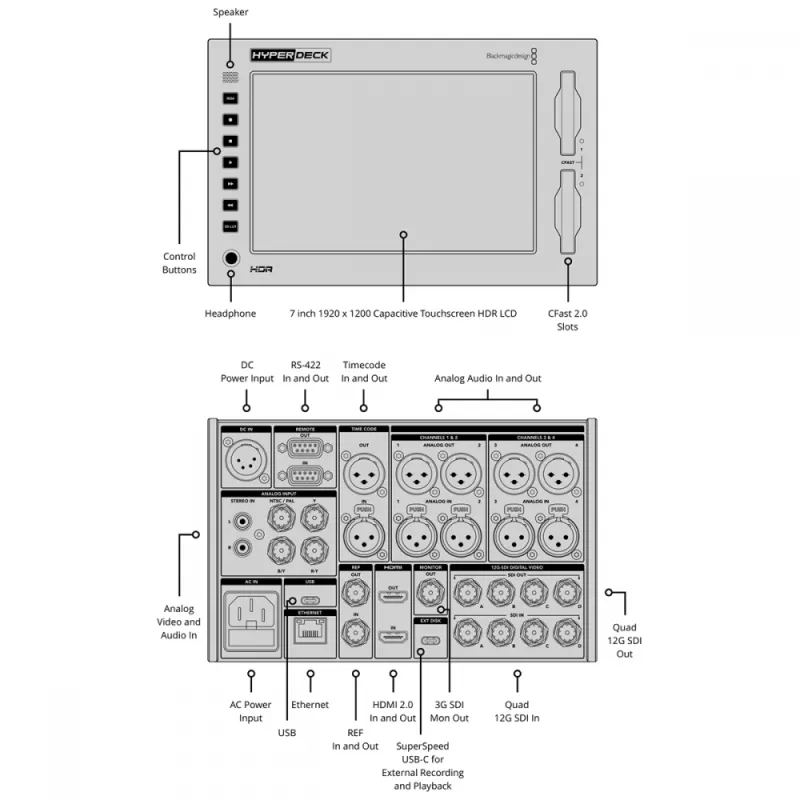

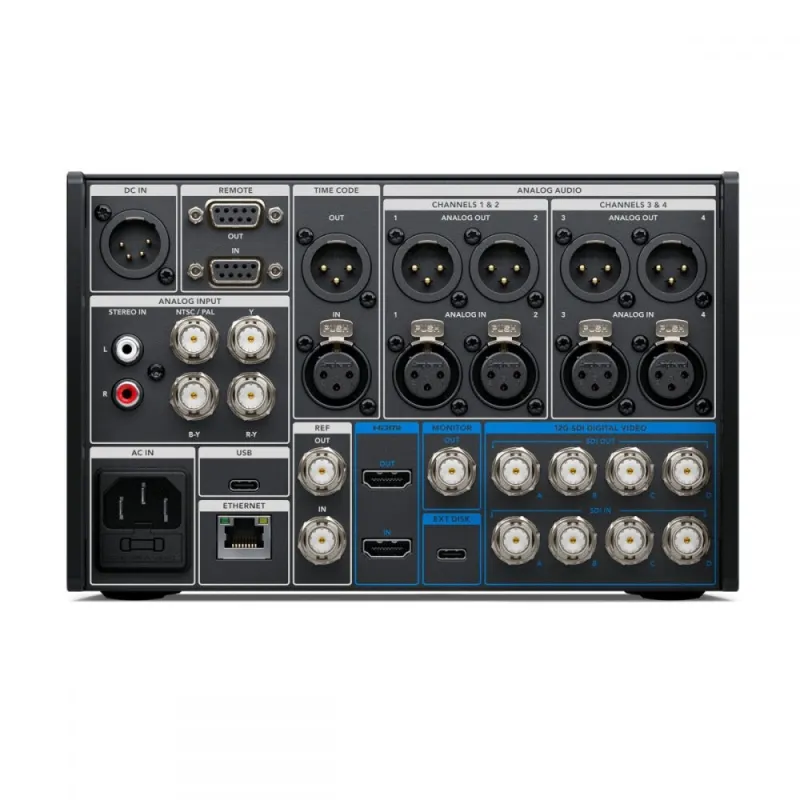

Jungtys

• 4 daugiajuosčio SDI vaizdo įvestys ir 5 SDI išvestys (4x 12G-SDI Quad Link 8K ir 1x 3G-SDI monitoriaus išvestis).
• 1 HDMI 2.0 įvestis ir 1 HDMI 2.0 išvestis vartotojo įrenginiams ir stebėjimui.
• Analoginės vaizdo įvestys: 1 komponentinė YUV (3 BNC jungtys) ir 1 kompozitinė NTSC/PAL (1 BNC jungtis).
• Analoginės garso įvestys: 4 balansinės kanalai per XLR ir 2 nebalansinės kanalai per RCA.
• Įterptas garsas: iki 16 kanalų SDI ir 8 kanalai HDMI įvestyse ir išvestyse.
• Laiko kodo įvestis ir išvestis per XLR jungtis.
• Referencinė įvestis palaikanti Tri-Sync arba Black Burst signalus.
• 10 Gb/s Ethernet prievadas greitam medijos įkėlimui ir nuotoliniam valdymui per FTP ir Telnet protokolus.
• RS-422 nuotolinio valdymo įvestis ir išvestis transliacijų įrenginių valdymui ir integracijai su senesne įranga.
• Integruotas mono garsiakalbis ir ausinių lizdas priekyje stebėjimui.

Palaikomi vaizdo standartai

• SD: 525i59.94 NTSC, 625i50 PAL
• HD: 720p50, 59.94, 60; 1080i50, 59.94, 60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60; 1080PsF formatai
• 2K DCI: 1080p23.98, 24, 25 ir PsF atitikmenys
• Ultra HD: 2160p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 4K DCI: 2160p23.98, 24, 25
• 8K: 4320p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 8K DCI: 4320p23.98, 24, 25

Garso galimybės

• Palaiko realaus laiko įrašymą 2, 4, 8 arba 16 kanalų įterpto SDI garso.
• 4 XLR analoginės garso įvestys profesionaliam balansiniam garsui, idealu archyvavimui iš senų įrenginių, tokių kaip Betacam SP.
• 2 RCA HiFi garso įvestys vartotojo įrenginiams, pvz., VHS, DVD ir set-top dėžėms.
• Ekrane rodomi garso matuokliai su pasirenkamomis VU arba PPM ballistikomis stebėjimui.
• 24 bitų, 48 kHz garso mėginių ėmimo standartas.

HDR ir spalvų palaikymas

• Palaiko naujausius HDR standartus su automatinio HDR vaizdo aptikimu SDI ir HDMI įvestyse.
• Statiniai metaduomenys PQ ir HLG formatais pagal ST2084 standartą.
• Ryškus 7 colių LCD su plačia spalvų gama palaiko Rec. 2020, Rec. 709 ir 100% DCI-P3 spalvų erdves.
• Integruoti HDR matuokliai bangos formai, vektorskopui, RGB paradui ir histogramai.
• 33 taškų 3D LUT galima taikyti per vartotojo sąsają.

Fizinės ir maitinimo specifikacijos

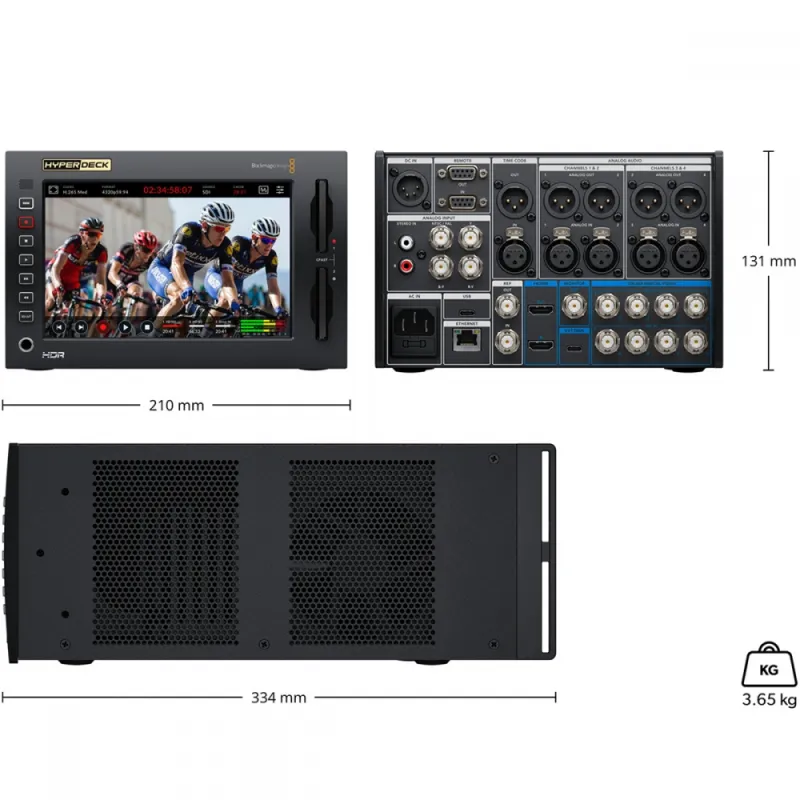

• 3 vienetų aukščio, pusės pločio įrenginys, lengvai integruojamas į transliacijų stelažus.
• Vidinis universalus maitinimo šaltinis (100-240V AC) ir 12V DC įvestis per 4 kontaktų XLR jungtį studijos ar lokacijos naudojimui.
• Maksimalus energijos suvartojimas: 190W.
• Darbo temperatūros diapazonas: 0° iki 40° C; saugojimo temperatūra: -20° iki 60° C; santykinė drėgmė: 0% iki 90% be kondensacijos.

Suderinamumas ir programinė įranga

• Suderinamas su Blackmagic HyperDeck Extreme Control, Blackmagic MultiDock 10G, ATEM Constellation 8K, Teranex SDI į HDMI 8K ir kitais Blackmagic Design produktais.
• Palaiko pramonės standartą RS-422 transliacijų įrenginių valdymui.
• Medija formatuojama ExFAT arba HFS+, suderinama su Windows ir Mac OS.
• Failai suderinami su dauguma vaizdo programinės įrangos ir operacinių sistemų.
• Rekomenduojama programinė įranga: DaVinci Resolve redagavimui, spalvų korekcijai, garso postprodukcijai ir vizualiniams efektams.
• Palaiko kelias kalbas: anglų, kinų, japonų, korėjiečių, ispanų, vokiečių, prancūzų, rusų, italų, portugalų ir turkų.
