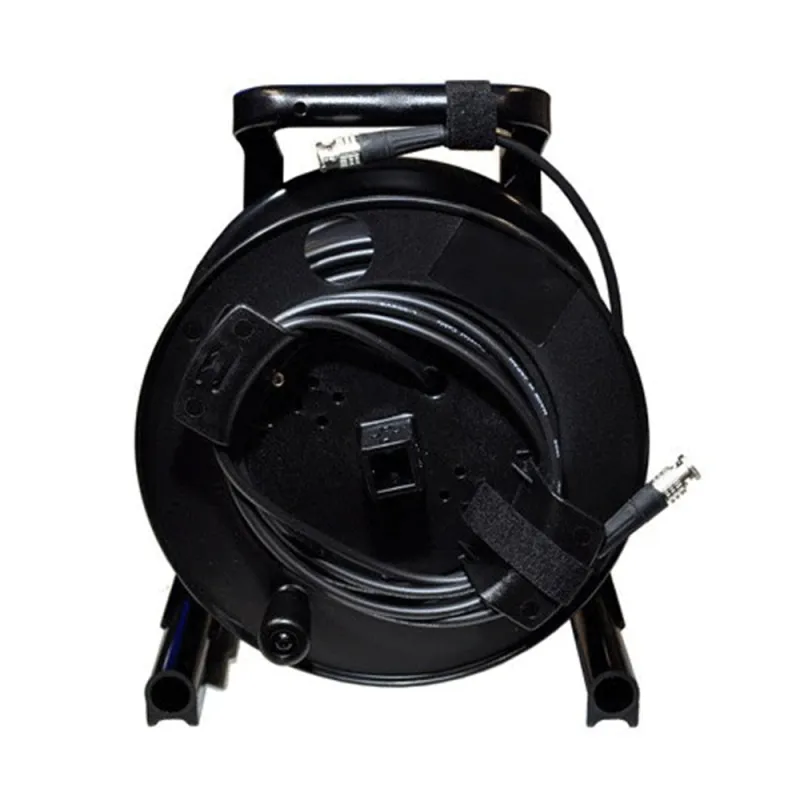

Infinitek 6G/3G/HD-SDI cable 50m

Canare L-4.5CHWS

Kabelio savybės

• Atitinka SMPTE 424M ir 292M specifikacijas
• HDTV
• HD/SD-SDI vaizdo
• PAL ir NTSC analoginis vaizdas
• Palydovinėms programoms
• TELCO
• Testavimo įrangai

Kabelio parametrai

• Standartiniai gamybos ilgiai 100/200m
• Apvalkalo skersmuo 7.2 mm
• Kabelio svoris 6.6 kg/100m
• Centrinis laidininkas 7/0.34 mm
• Bendras centrinio laidininko skersmuo 1.02 mm
• Putų dielektriko skersmuo 4.57 mm
• Centrinio laidininko varža 3.3 /100m
• Išorinio laidininko varža 0.8 /100m
• Temperatūros diapazonas -30C iki +60C
• Statinė talpa 53 pF/m
• Slopinimas 750MHz 22.8 dB/100m

BCP-B45HW jungties savybės

• Tikras 75 ohm dizainas su presavimo pin ir mova
• Aukštos kokybės 1.1 arba mažesnis VSWR (įtampos stovinčios bangos santykis) iki 3GHz
• Ilgintas korpusas geresniam valdymui
• Pozicijos žymė lengvai patikrai
• Puikus kabelio sukibimas
• Auksu padengtas centrinis pin
• Die-cast jungties korpusas aukštai veiklai už mažesnę kainą
• Lengvas surinkimas su Canare presavimo įrankiu

BCP-B45HW jungties parametrai

• Izoliacijos varža 500V DC >1000M
• Įvertintas įtampa 1 min 1500V AC (rms)
• Centrinio kontakto varža < 6m
• Išorinio kontakto varža < 3m
• Impedansas 75
• Jungties korpuso medžiaga Žalvaris / Nikelis
• Centrinio kontakto medžiaga Berilinis varis / Auksas
• Flangų medžiaga Lituoti AL / Nikelis
• Dielektrinė medžiaga PTFE politetrafluoretilenas
