Infinitek 3G/HD-SDI cable 60m

Canare L-4.5CHWS

Produkto aprašymas

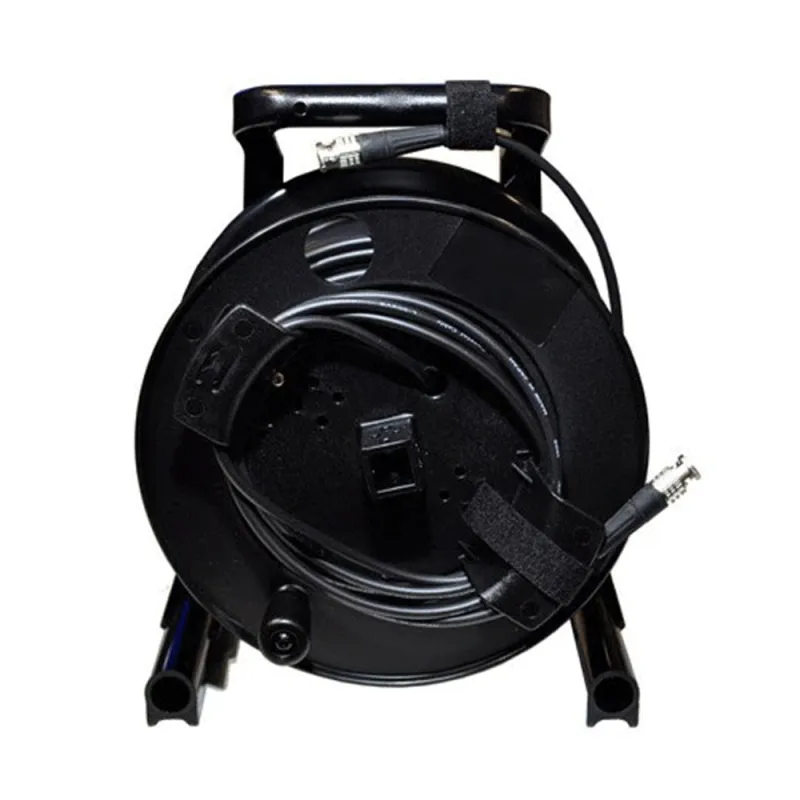

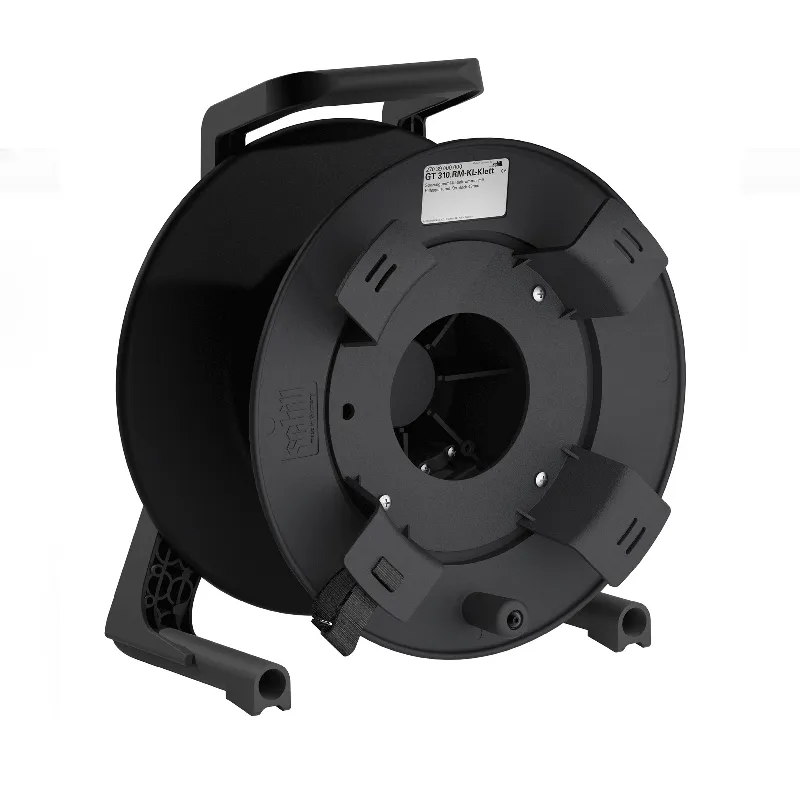

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) yra mažai prarandantis lankstus ir patvarus 75 ohm HD/SD-SDI koaksialinis kabelis, 7.2 mm išorinis skersmuo, suvyniotas ant SCHILL būgno. 30-40 m ilgio kabeliai suvynioti ant Schill GT 235.RM būgno, o 50-80 m ilgio kabeliai ant didesnio Schill GT 310.RM būgno.

Dėl puikios lankstumo, jis idealiai tinka mobiliai HD naudojimui su puikiu atsparumu pakartotiniam lenkimui. Kabelis turi susuktą centrinį laidininką ir aukštos tankio dvigubą apvalkalą su dideliu tankiu ir storu putų izoliacija.

Canare L-4.5CHWS kabelio savybės

• atitinka SMPTE 424M ir 292M specifikacijas
• HDTV
• HD/SD-SDI vaizdo
• PAL ir NTSC analoginis vaizdas
• Palydovinės programos
• TELCO
• Bandymai įranga

Canare L-4.5CHWS kabelio parametrai

• Standartiniai gamybos ilgiai 100/200m
• Apvalkalo skersmuo (bendras skersmuo) mm 7.2
• Kabelio svoris kg/100m 6.6
• Centrinio laidininko - skaičius ir skersmuo mm 7/0.34
• Bendras centrinio laidininko skersmuo mm 1.02
• Putojantis dielektrikas - skersmuo mm 4.57
• Centrinio laidininko varža /100m 3.3
• Išorinio laidininko varža /100m 0.8
• Temperatūros diapazonas -30C iki +60C
• Statinė talpa pF/m 53
• Slopinimas dB/100m 750MHz 22.8

BCP-B45HW jungties savybės

• Tikras 75 ohm dizainas su krimpavimo pin ir mova
• Aukšta našumas 1.1 ar mažiau VSWR (įtampos stovinčios bangos santykis) iki 3GHz.
• Pailginta korpusas geresniam valdymui
• Pozicijos žymėjimas ant korpuso leidžia lengvai patikrinti jungtį.
• Puikus kabelio sukibimas
• Auksu padengtas centrinis pinas
• Jungties korpusas yra die-cast - pasiekiant mažesnes išlaidas aukštos našumo sąlygomis
• Lengvas surinkimas naudojant Canare krimpavimo įrankį

BCP-B45HW jungties parametrai

• Izoliacijos varža 500V DC >1000M
• Reitingo įtampa 1 min 1500V AC (rms)
• Centrinio kontakto varža <6m ohm
• Išorinio kontakto varža <3m ohm
• Impedansas 75
• Jungties korpuso medžiaga/paviršius Žalvaris / Nikelis
• Centrinio kontakto medžiaga/paviršius Berilio varis / Auksas
• Flanšas - medžiaga/paviršius Die Cast AL / Nikelis
• Dielektrikas - medžiaga PTFE politetrafluoretilenas
