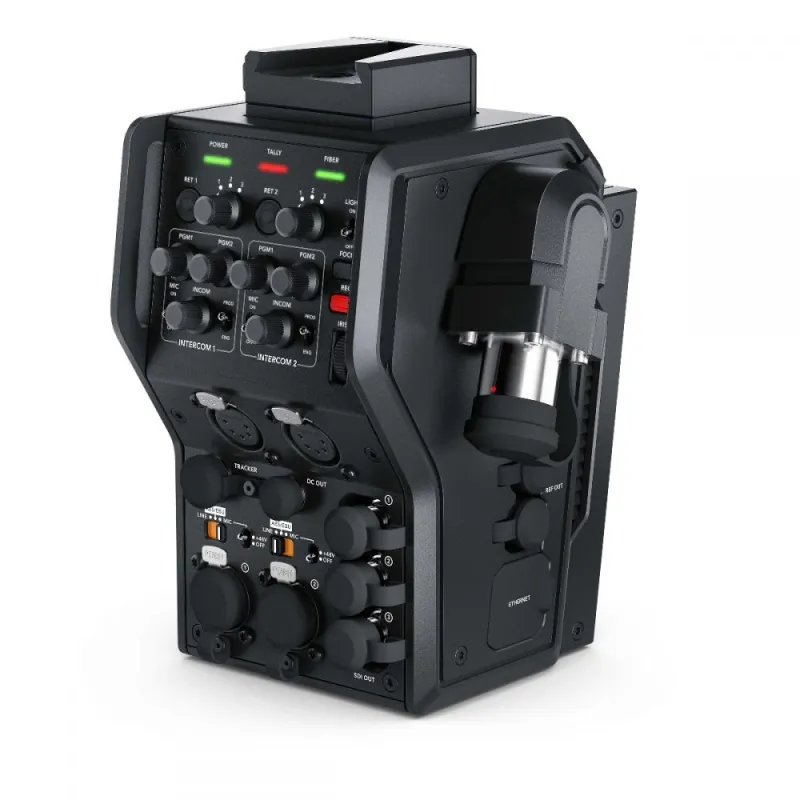

Blackmagic Design Camera Fiber Converter SMPTE

Hibridinis elektrooptinis sąsajos sprendimas kamerų prijungimui

Blackmagic Camera Fiber Converter ir Blackmagic Studio Fiber Converter konvertuoja standartinius vaizdo, garso, maitinimo ir komunikacijos ryšius į vieną hibridinę elektrooptinę SMPTE optinio pluošto sąsają. Tai leidžia valdyti kameras iki 2 km atstumu nuo stovo ar transliacijos sunkvežimio naudojant vieną SMPTE hibridinį optinio pluošto kabelį.

Išplėstas veikimo atstumas tiesioginėms transliacijoms

Puikiai tinka tiesioginėms studijos ar lauko transliacijoms, ši sistema įveikia tradicinio SDI ribotą atstumą ir maitinimo apribojimus didelėse vietose. Ji pakeičia kelis maitinimo, komunikacijos, signalizacijos ir vaizdo/garsų kabelius vienu SMPTE optinio pluošto kabeliu, sumažindama sudėtingumą ir kaštus bei pagerindama patikimumą.

Suderinamumas ir standartai

• Naudoja SMPTE 311M hibridinį kabelį su tvirtais SMPTE 304 jungtimis.
• Kabelyje yra optinio pluošto pora, duomenų pora, maitinimo pora ir centrinis laidininkas tvirtumui.
• Maitinimo šaltinis tiekia 200V kamerų konverteriui ir priedams su nuolatine stebėsena ir saugos išjungimu gedimo atveju.
• Visiškai atitinka SMPTE standartus, užtikrinančius maksimalų veikimo saugumą.

Kameros ir studijos konverteriai

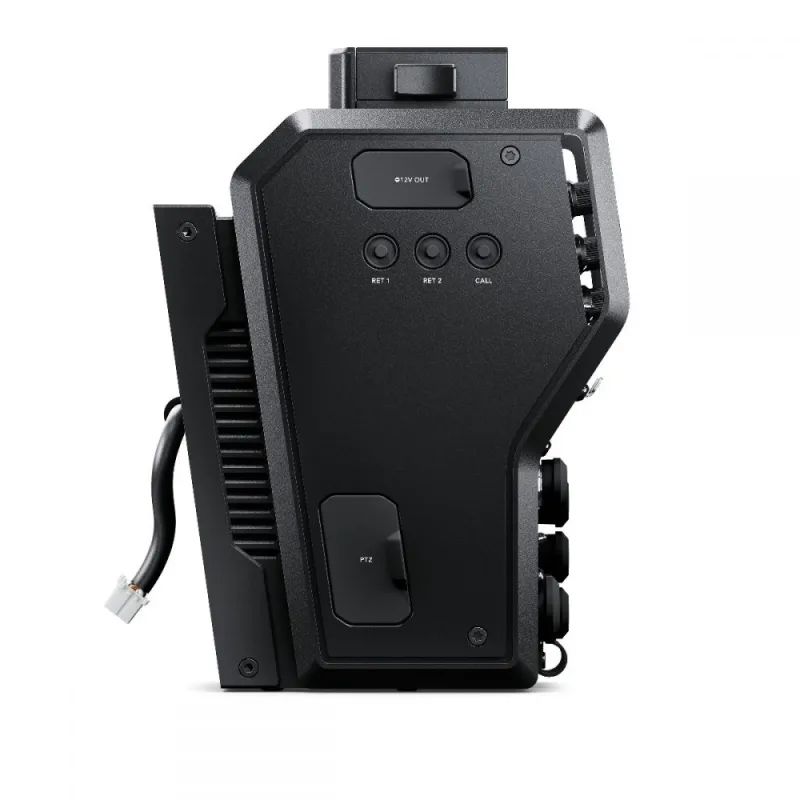

• Kameros konverteris tiekia standartinį 12V maitinimą URSA Mini ir URSA Broadcast kameroms bei priedams.
• Jungiamas prie kameros galinės plokštės, konvertuoja vaizdą, garsą, nuotolinį valdymą, komunikaciją, signalizaciją ir maitinimą į SMPTE hibridinį laidą.

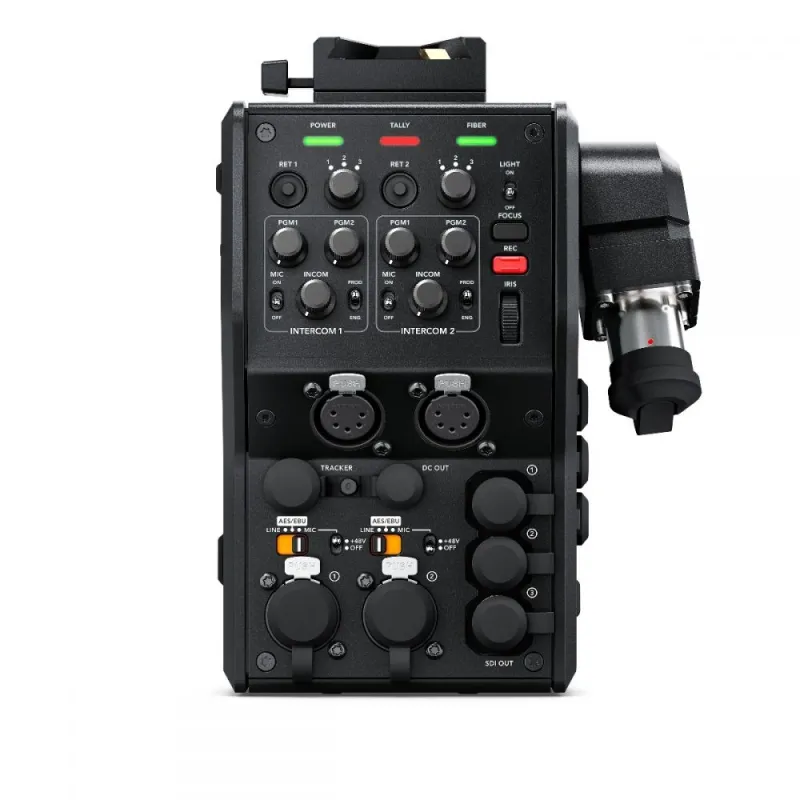

• Palaiko standartines studijos kameros funkcijas, įskaitant peržiūros linijas, dvi interkomo kanalus, įrašymo paleidimą, appertūros ir fokusavimo valdymą.
• Turi V-Lock sąsają priedams, tokiems kaip Blackmagic Studio Viewfinder monitorius.
• Studio Fiber Converter montuojamas studijos ar transliacijos sunkvežimio spintose, konvertuodamas SMPTE optinio pluošto sąsajas atgal į standartines jungtis kameros valdymo pultams, režisieriams ir miksavimo pultams.

Palaikomos sąsajos ir funkcijos

• Palaiko 12G-SDI visiems HD ir Ultra HD formatais iki 2160p60 raiškos.
• Tiekia Ultra HD išvestį ir tris nepriklausomas HD jungtis iš viršaus.
• Įtraukia nuotolinį kameros valdymą, PTZ protokolą ir Ethernet sąsają.
• Dvikanalis interkomas su 5-pin XLR jungtimis profesionalioms ausinėms ir atsarginiam interkomui optinio gedimo atveju.
• Papildoma 10-pin jungtis krano operatoriaus ausinėms ir signalo išvestims.
• Komunikacija tarp konverterių vyksta per 10Gb Ethernet su 10 bitų be nuostolių IP vaizdo suspaudimu ir subrėmelio vėlavimu.

Tvirtas ir praktiškas dizainas

• Camera Fiber Converter turi tvirtą metalinį korpusą, atitinkantį URSA Broadcast kameras, su dulkėms atspariomis jungtimis.
• Įtraukta aukštos kokybės V-Lock sąsaja profesionaliam monitorių prijungimui.
• Studio Fiber Converter sukurtas montavimui į spintą su 5 colių LCD ekranu momentiniam signalo peržiūrai.

Komplektacijoje

• Montavimo laikiklis ir varžtai URSA Mini ir URSA Broadcast kameroms.
• Trys trumpi 12G SDI kabeliai kameros įėjimui ir išėjimui.
• SD kortelė su programine įranga ir vartotojo vadovu.

Palaikomi vaizdo ir garso standartai

• HD vaizdas: 720p50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 1080PsF23.98/24/25/29.97/30, 1080i50/59.94/60
• Ultra HD vaizdas: 2160p23.98/24/25/29.97/30/60
• SDI atitiktis: SMPTE 259M, 292M, 296M, 372M, 424M Level B, 425M
• Garso mėginių ėmimas: 48 kHz, 24 bitų A/D konvertavimas
• Vaizdo mėginių ėmimas: 4:2:2, 10 bitų spalvų tikslumas
• Spalvų erdvė: REC 709, REC 2020
• Daugiagreitis: HD, 3G-SDI, 6G-SDI, 12G-SDI jungimas

Jungtys

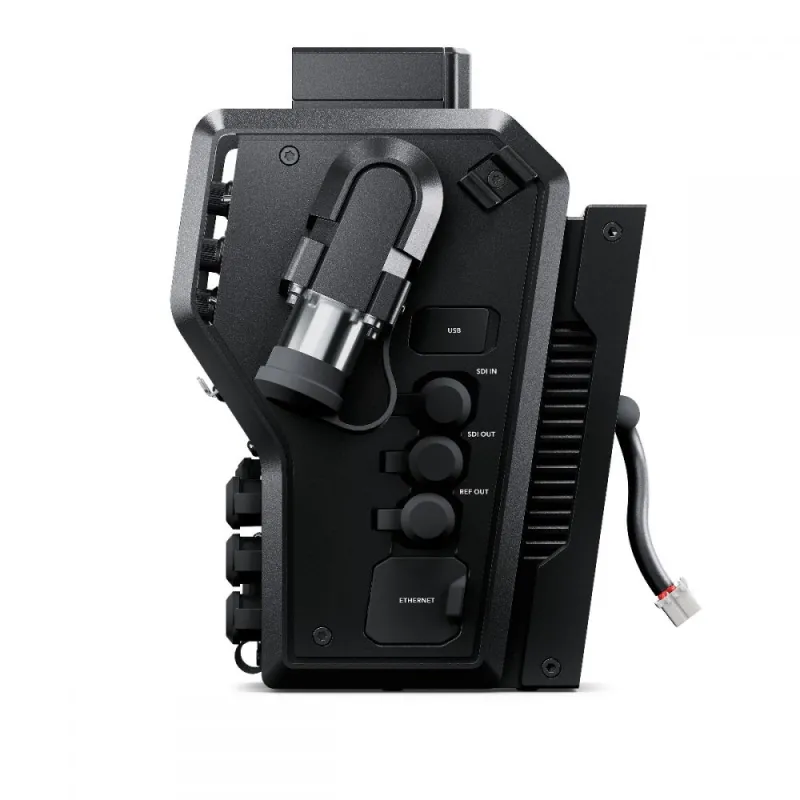

• 1x SMPTE hibridinis optinio pluošto įėjimas su SMPTE 304 male jungtimi
• 1x 12G SDI vaizdo įėjimas kameros signalui
• 1x 3G SDI išėjimas kameros grįžtamajam signalui, plius 3x 3G SDI grįžtamieji išėjimai
• 2x 5-pin XLR talkback garso išėjimai su trijų kanalų garso mikseriu kiekvienam išėjimui ir 1x tracker išvestis
• 2x 3-pin XLR analoginiai garso įėjimai palaikantys AES, linijinį arba mikrofono įėjimą su fantomo maitinimu
• 1x USB-C kompiuterio sąsaja programinės įrangos atnaujinimams

Programinė įranga ir suderinamumas

• Įtraukta Camera Utility programinė įranga programinės įrangos atnaujinimams.
• Suderinama su Mac OS 10.14 Mojave, 10.15 Catalina ar naujesnėmis versijomis ir Windows 8.1 bei 10.

Aplinkos ir fizinės charakteristikos

• Darbinė temperatūra: 0° iki 40° C
• Laikymo temperatūra: -20° iki 45° C
• Santykinė drėgmė: 0% iki 90% be kondensacijos

Garantija

1 metų ribota gamintojo garantija.

Programinės įrangos atnaujinimai ir funkcijos

• Palaiko "call" ir "on-air" komandų perdavimą su ATEM Talkback Converter 4K ir Blackmagic 3G-SDI Shield Arduino.
• Pagerintas sistemos stabilumas, referencinio signalo aptikimas ir komunikacija su trečiųjų šalių sistemomis.
• Klaidų taisymai kameros išvestyje, būsenos šviesos dioduose ir XLR įėjimų perjungime.
• Vietinių kalbų palaikymas.
• Patobulintas HDR palaikymas ir sinchronizacijos stabilumas naujausiuose atnaujinimuose.
