Blackmagic Design SmartScope Duo 4K 2

Dvigubas 8 colių LCD monitorių tiltas su 3RU montavimu į spintą

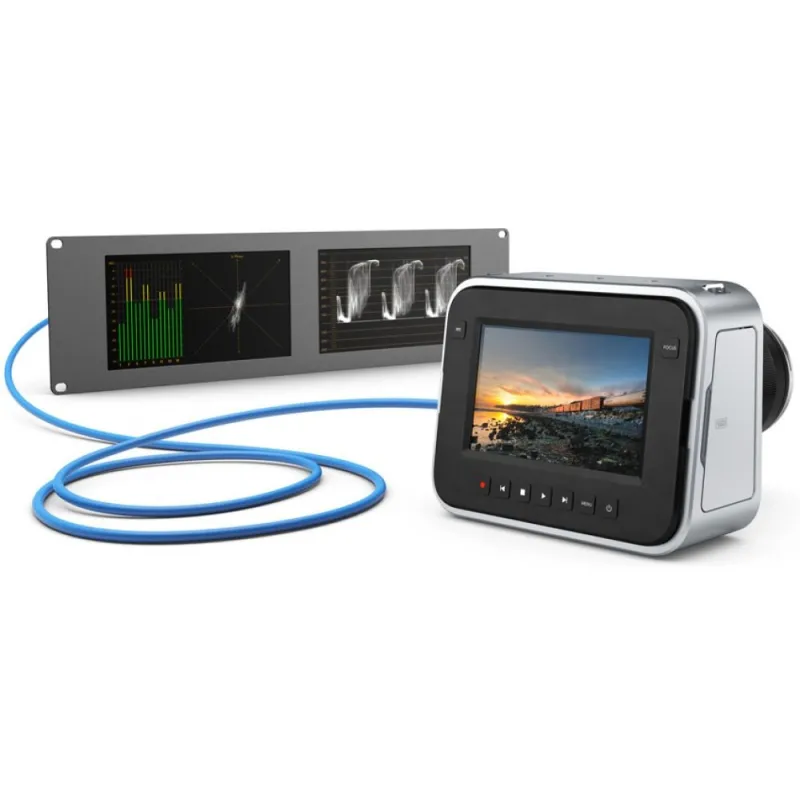

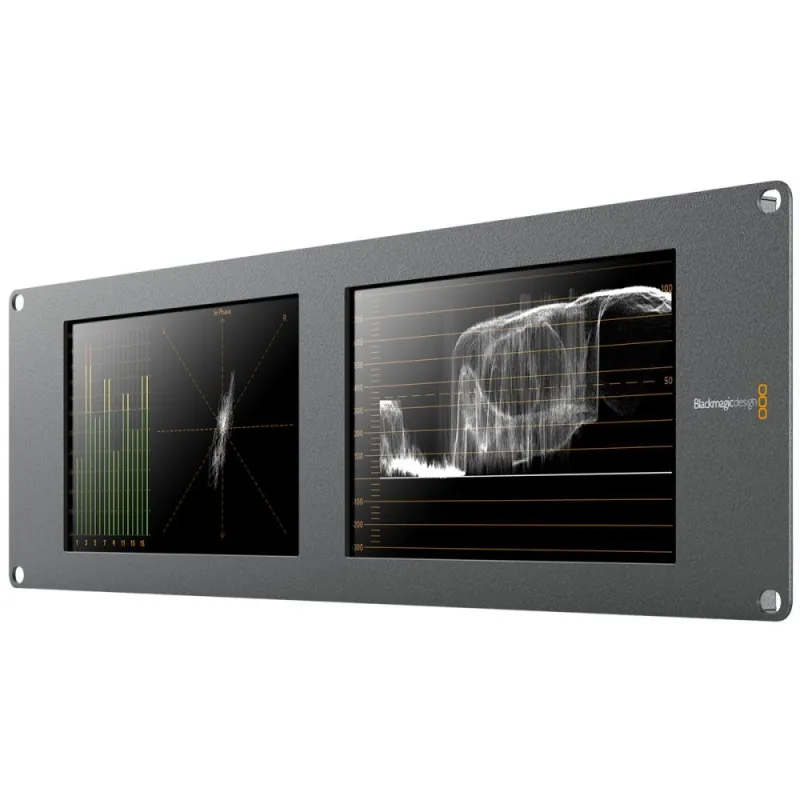

Blackmagic Design SmartScope Duo 4K 2 (BM-HDL-SMTWSCOPEDU4K2) yra profesionalus transliacijų monitorius, turintis du nepriklausomus 8 colių LCD ekranus kompaktiškame 3 rack vienetų korpuse, kurio storis mažesnis nei 1 colis. Jis palaiko SDI, HD-SDI, 3G-SDI ir 6G-SDI įvestis su integruotu transliacijų tikslumu pasižyminčiu bangos formos stebėjimu ir matuokliais techninei vaizdo ir garso analizei.

Išplėstinės stebėjimo funkcijos

• Transliacijų tikslumo bangos forma, vektorskopas, RGB paradas, YUV paradas, histogramas, garso lygio ir fazės stebėjimas.
• Kiekvienas 8 colių ekranas gali nepriklausomai rodyti vaizdą arba bet kokią bangos formos matuoklių kombinaciją, leidžiant vienu metu stebėti vaizdą ir matuoklius.
• Palaiko SD, HD, 2K DCI ir Ultra HD vaizdo formatus su automatinio formato perjungimu.
• 16 kanalų įterptas SDI garso matavimas su stereo fazės matuokliu tiksliai garso stebėsenai.

Įtraukti matuoklių tipai

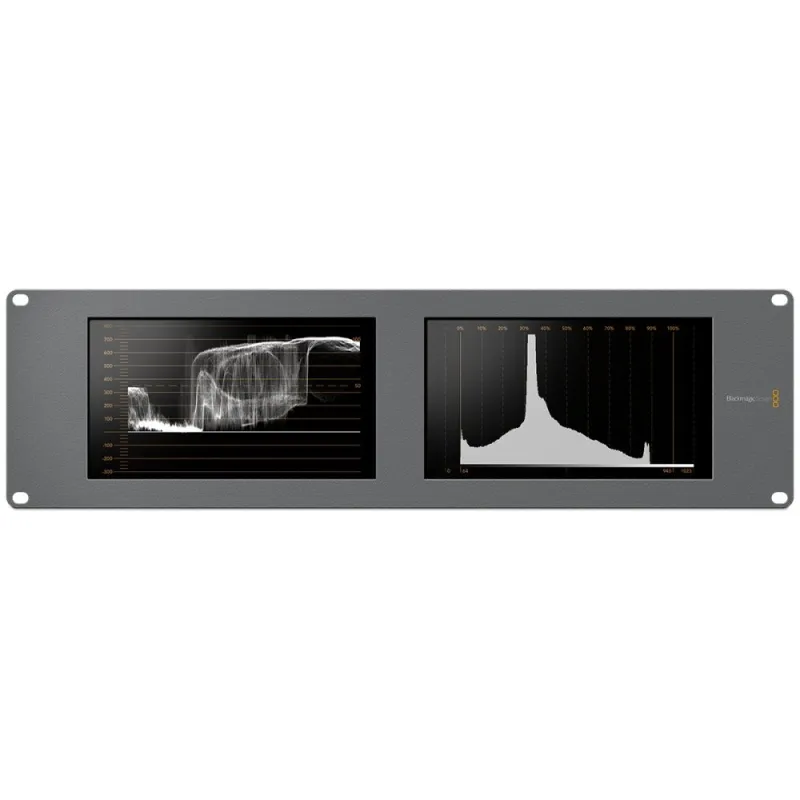

• Bangos forma: Liuminancijos bangos forma vaizdo lygiams reguliuoti ir juodo fono lygio klavišavimui.
• Vektorskopas: Tikslus spalvų matavimas spalvų korekcijai ir baltos spalvos balansui.

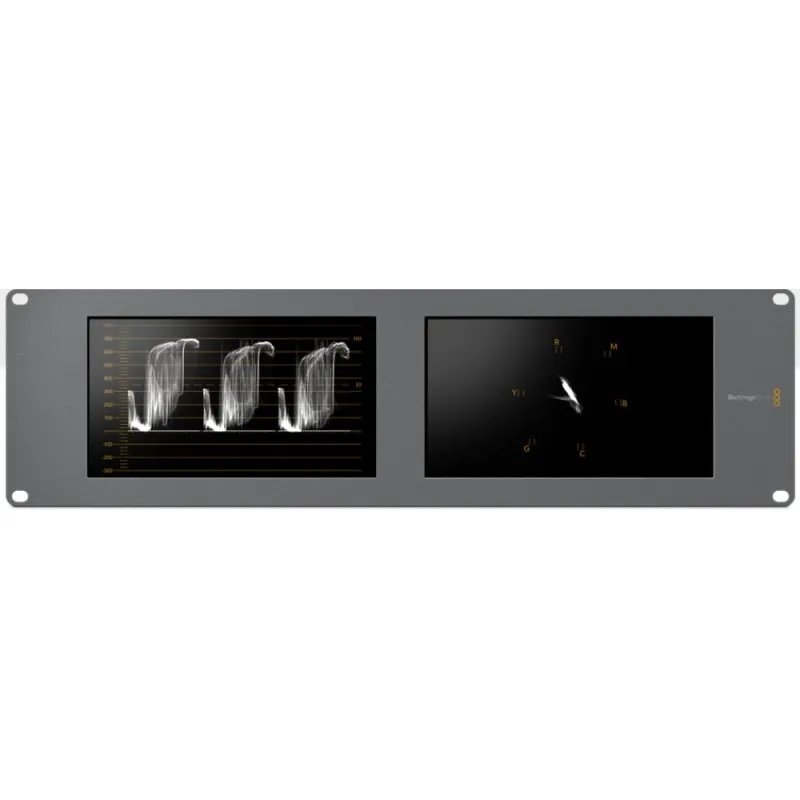

• RGB paradas: Realaus laiko RGB bangos forma spalvų balansui ir neteisėtų spalvų aptikimui.
• YUV paradas: Transliacijų inžinerinė YUV komponentinio vaizdo analizė.
• Histogramas: Pikselių pasiskirstymas nuo juodos iki baltos, siekiant išvengti perkrovimo ir išsaugoti detales.

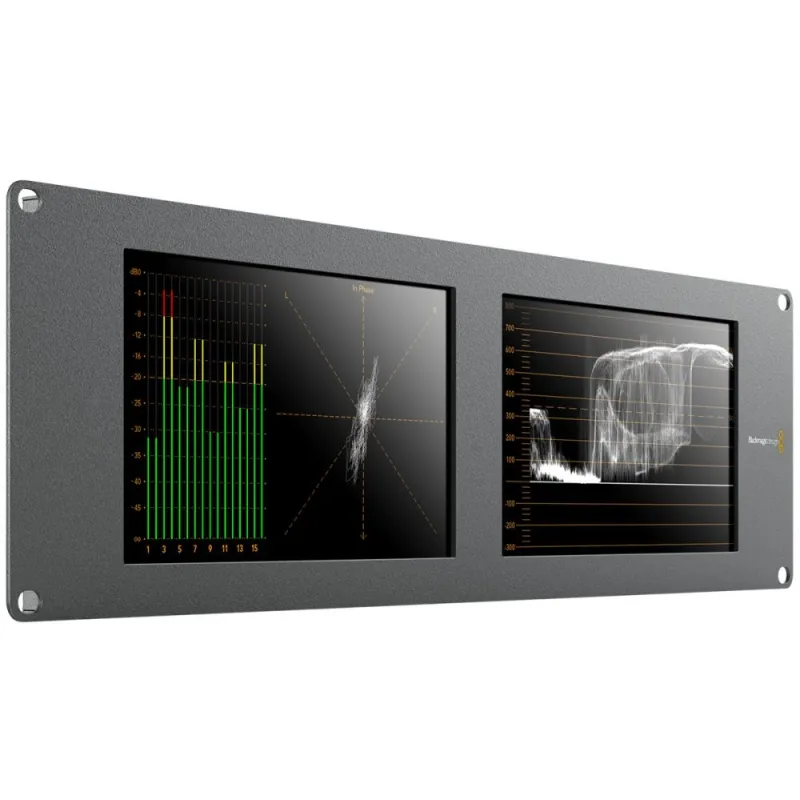

• Garso fazė ir lygis: 16 kanalų garso matavimas su stereo fazės XY rodymu, skirtas aptikti perkrovimus ir fazės problemas.

Dizainas ir jungtys

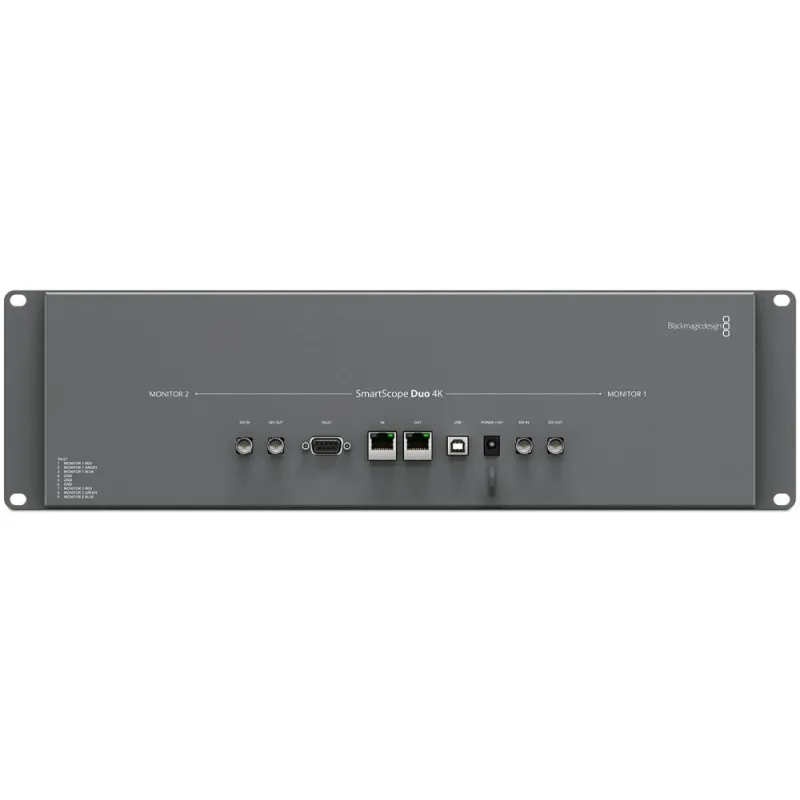

• SDI įėjimai su atsinaujinančiais cikliniais išėjimais kiekvienam monitoriui.
• Ethernet įvestis ir ciklinis išėjimas centralizuotam nuotoliniam konfigūravimui ir valdymui per komplekte esančią Mac ir Windows programinę įrangą.
• Integruotas tally su raudonomis, žaliomis ir mėlynomis juostomis peržiūrai, transliacijai ir įrašymo būsenai, suderinamas su standartinėmis jungiklių ir automatizavimo sistemomis.
• USB 2.0 prievadas programinės įrangos atnaujinimams.
• Kompaktiškas, lengvas aliuminio dizainas, idealus transliacijų sunkvežimiams, nešiojamoms rinkiniams ir montavimui į spintas.

Programinė įranga ir valdymas

• SmartView Utility programinė įranga leidžia nuotoliniu būdu reguliuoti visus tinklo monitorius, įskaitant spalvų suderinimą ir matuoklių pasirinkimą.
• Programinės įrangos atnaujinimai suteikia naujas funkcijas ir palaikymą būsimoms vaizdo formatų ir matuoklių versijoms.

Techninės specifikacijos

• Palaikomi vaizdo formatai: SD (525i29.97 NTSC, 625i25 PAL), HD (720p50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 1080PsF, 1080i), 2K DCI (23.98p, 24p, 25p, PsF), Ultra HD (2160p23.98/24/25/29.97/30).
• SDI atitiktis: SMPTE 259M, 292M, 296M, 372M, 424M B lygis, 425M.
• Garso mėginių ėmimas: 48 kHz, 16 įterptų kanalų.
• Spalvų tikslumas: 8 bitų, 4:2:2 ir 4:4:4 mėginiai, YUV ir RGB spalvų erdvės.
• Maitinimas: 12V universalus maitinimo šaltinis komplekte, suvartojimas mažesnis nei 20W.
• Darbinė temperatūra: 0° iki 40° C; Laikymo temperatūra: -20° iki 45° C; Santykinė drėgmė: 0% iki 90% be kondensacijos.

Panaudojimas

• Transliacijų ir postprodukcijos stebėjimas su bangos forma ir vaizdu viename įrenginyje.
• Kamerų stebėjimas tiesioginėms gamybos jungtims su tally indikacija.
• Daugiamonitorių vaizdo sienos pagrindinėse valdymo patalpose ir studijose.
• Nešiojami flyaway rinkiniai ir transliacijų sunkvežimiai, kuriems reikalingi kompaktiški, lengvi ir mažai energijos vartojantys stebėjimo sprendimai.
