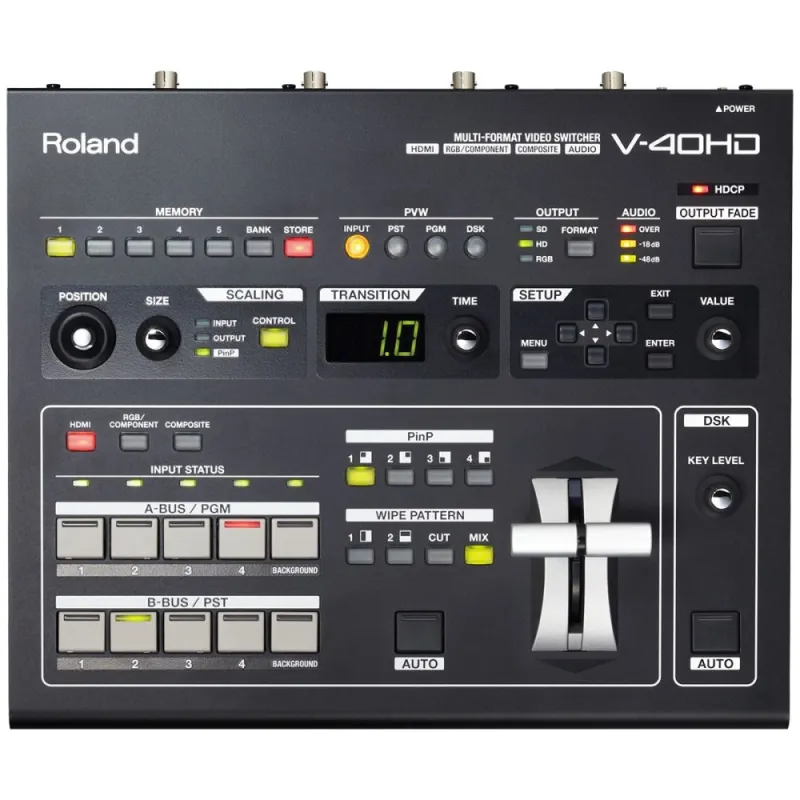

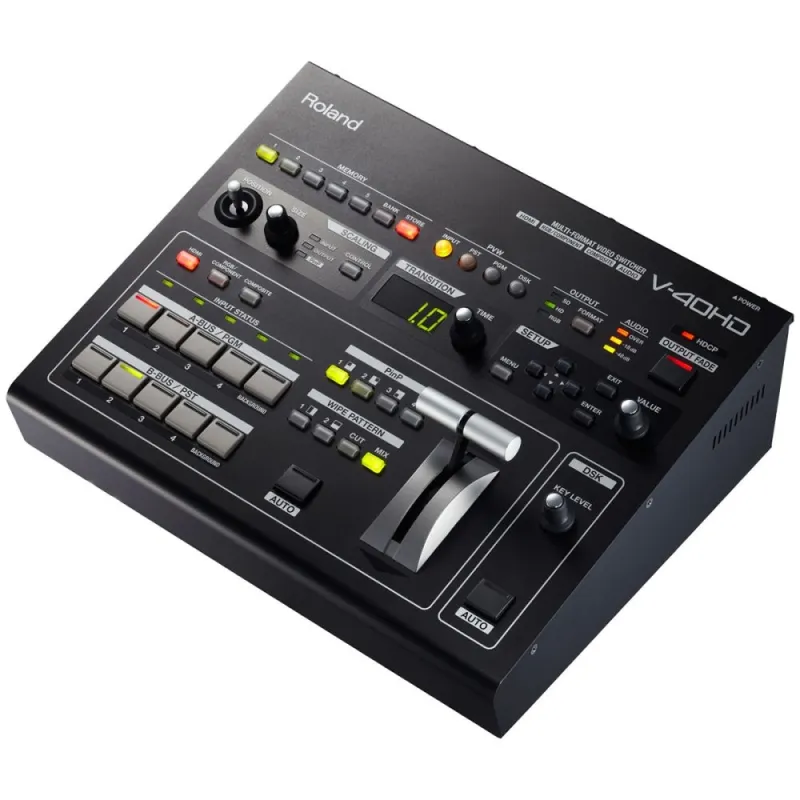

Roland V-40HD Multi-format Video Switcher

Daugiaplanis tiesioginės transliacijos vaizdo jungiklis

Roland V-40HD yra universalus daugiaplanis tiesioginės transliacijos vaizdo jungiklis, skirtas dirbti su įvairiais įvesties šaltiniais, įskaitant skaitmeninius, analoginius, kompiuterių ir vaizdo formatus. Jis palaiko populiarias HDMI kameras ir kompiuterius, todėl yra idealus tiesioginiams renginiams ir instaliacijoms, kurioms reikalingas lankstus šaltinių prijungimas.

Tikras daugiaplanis vaizdo apdorojimas

Kiekvienas įvesties kanalas turi transliacijos kokybės keitiklį, kuris nepriklausomai koreguoja šaltinio raišką, kad atitiktų pasirinktą išvesties raišką, taip pašalinant būtinybę rankiniu būdu suderinti įvesties ir išvesties raiškas.

Įvesties ir išvesties jungtys

• Keturi įvesties sistemos (Įvestys 1-4), kiekviena su trimis jungčių tipais: HDMI, RGB/Component ir Composite, leidžiančios prijungti iki dvylikos vaizdo įrenginių.
• Išvesties galimybės apima tris sistemas: Išvestis (HDMI, RGB/Component, Composite), Išvestis 2 (HDMI, RGB/Component) ir Peržiūra (HDMI).

Palaikomos raiškos ir formatai

• Palaiko įvesties/išvesties raiškas iki 1080p 60 Hz arba 1920x1200 pikselių.
• Vidinis signalo apdorojimas naudoja 4:4:4/10-bitų formatą, užtikrinantį ryškius ir detalius vaizdus.
• Išvesties signalo apdorojimas yra 4:2:2/8-bitų.
• Atitinka HDCP standartą, leidžiantį maišyti kopijomis apsaugotą turinį, pvz., Blu-ray diskus ir žaidimų konsoles, su kitais šaltiniais.

HDCP režimo funkcijos

• Leidžia įvesti ir jungti komercinius skaitmeninius vaizdo šaltinius, užkoduotus su HDCP skaitmenine autorinių teisių apsauga.
• Išvestis HDCP režimu ribojama tik DVI-D/HDMI; Component ir Composite išvestys išjungiamos.
• Prijungti ekranai turi palaikyti HDCP.

Garso integracija

V-40HD gali priimti analoginius garso šaltinius, tokius kaip foninė muzika ar pasakojimas, sumaišyti ir sinchronizuoti juos su vaizdu bei išvesti kombinuotą signalą per HDMI.

Įvesties funkcijos

• Keitimas ir priartinimas: Nepriklausomi mastelio keitimo ir dydžio reguliavimai kiekvienam įvesties šaltiniui.
• Įvesties pasirinkėjai: Lengvas perjungimas tarp HDMI, RGB/Component ir Composite įvesties kiekvienam kanalui vieno mygtuko paspaudimu.
• Įvesties jungtys: HDMI palaiko iki WUXGA ir 1080p su įterptu garsu; RGB/Component palaiko iki WUXGA ir 1080p; Composite palaiko 480i arba 576i.

Išvesties funkcijos

• Išvesties pasirinkėjai: Pasirinkite SD, HD arba RGB išvesties formatus per mygtukų valdymą.
• Peržiūros (PVW) pasirinkėjai: Pasirinkite peržiūros monitoriaus režimus, įskaitant keturių dalių ekraną, PST, PGM ar DSK.
• Peržiūros išvestis: Fiksuota raiška ir atnaujinimo dažnis 1920 x 1080 pikselių, 60 Hz progresyvus skanavimas; reikalauja HDMI monitoriaus, palaikančio HDCP ir 60p signalus.
• Išvesties jungtys: HDMI (iki WUXGA, 1080p), RGB/Component (iki WUXGA, 1080p), Composite (480i arba 576i). HDCP režimu RGB/Component ir Composite išvestys išjungiamos.

Kitos funkcijos

• Įvesties šaltinio daugiafunkcinis peržiūros išvestis patogiam stebėjimui HDMI monitoriuje.
• Palaiko įvairių vaizdo šaltinių maišymą su foniniu vaizdu ar tiesioginėmis kameros transliacijomis.
