Blackmagic Design Universal Videohub 288 Mainframe

Blackmagic Design Universal Videohub 288 Mainframe (BM-VHUBUV-288CH)

Mastelis plečiama SDI ir optinio pluošto maršrutizavimo sistema

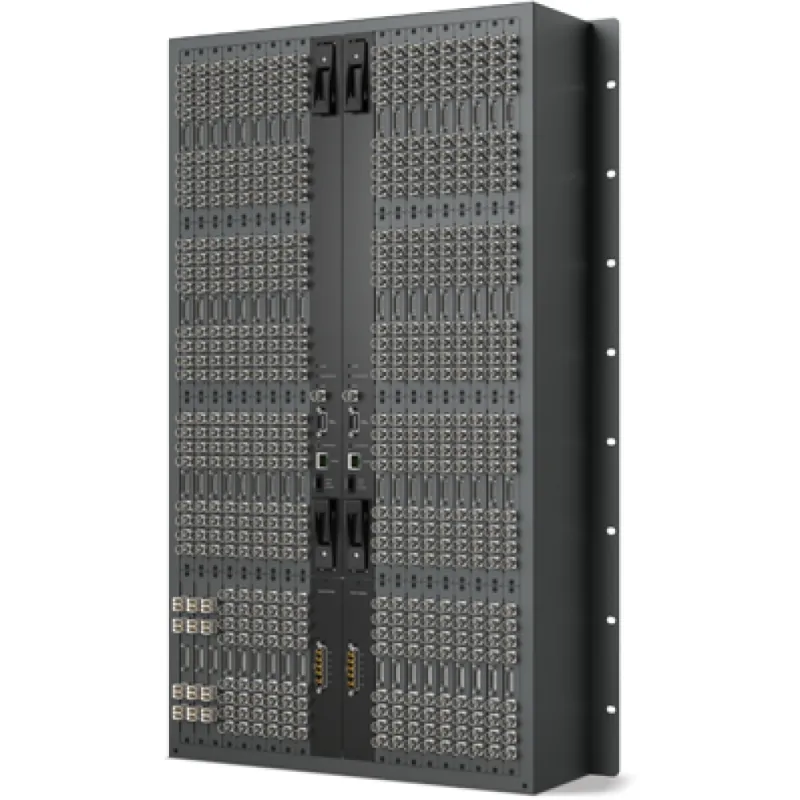

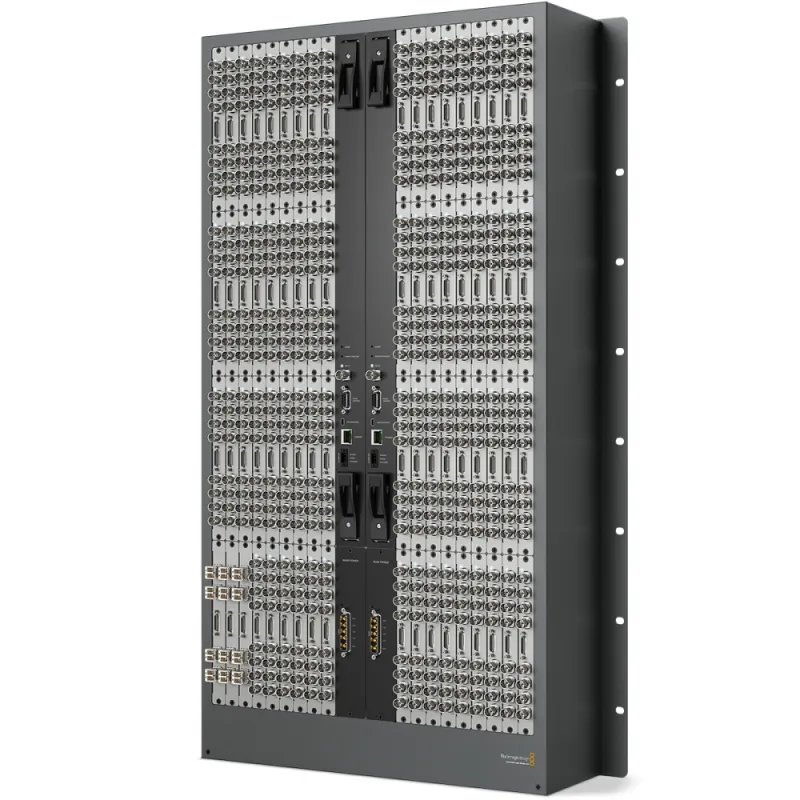

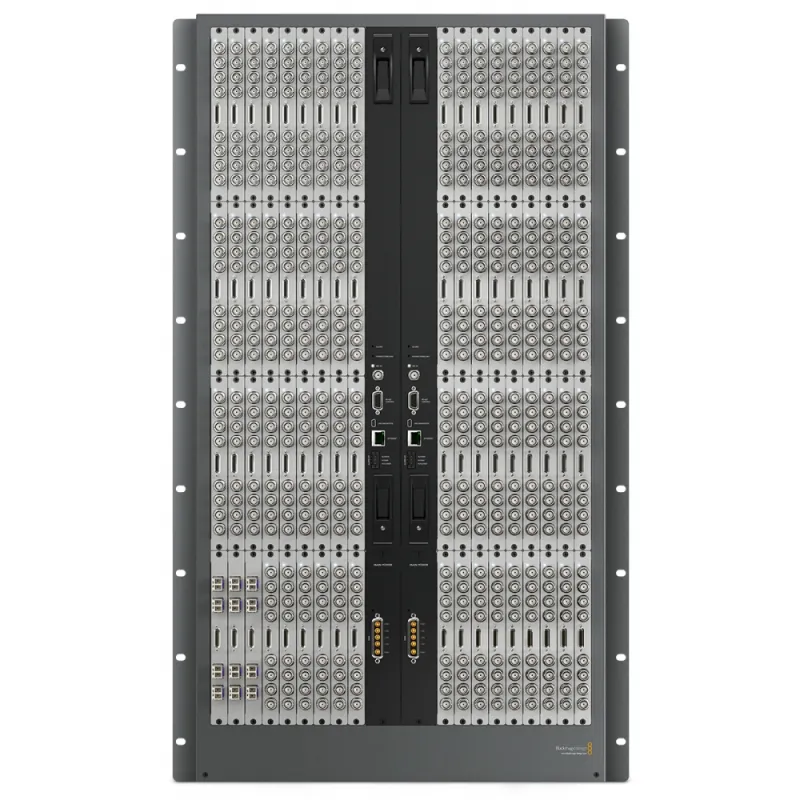

Šis 18 rack vienetų (RU) pagrindinis korpusas leidžia integruoti iki 72 BNC SDI arba optinio pluošto SDI sąsajos kortelių, palaikančių 3G/HD/SD vaizdo signalus su pilnu įrašymo valdymu. Palaiko vieną 72 x 72 kryžminio taško kortelę arba dvi 288 x 288 kryžminio taško korteles, suteikdamas lankstų mastelio keitimo ir atsarginio veikimo galimybes. Korpusas turi išimamą ventiliatorių dėklą ir ventiliatorius efektyviam aušinimui.

Pagrindinės savybės

• Palaiko iki 288 x 288 SDI ir įrašymo valdymo maršrutizavimą

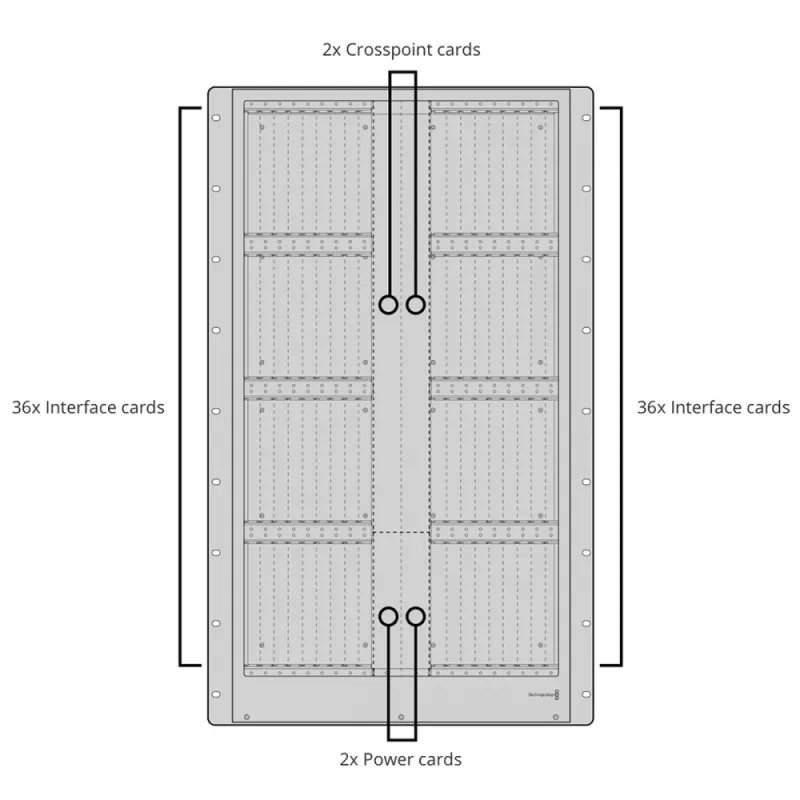

• Visiškai plečiama iki 72 sąsajos kortelių
• Galimybė pridėti vieną arba dvi kryžminio taško korteles atsarginiam veikimui
• Automatinis standartų aptikimas visuose įėjimuose
• Visi išėjimai persiklokinami signalų vientisumui užtikrinti

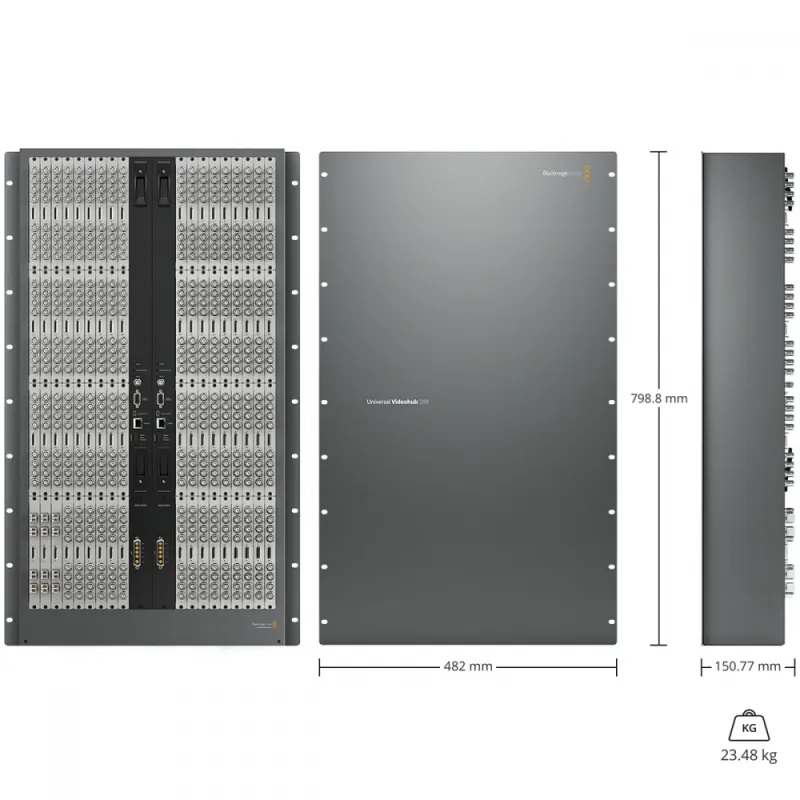

• Kompaktiškas 18RU korpusas, mažesnis nei 15 cm gylio
• Ethernet ir serijinė jungtis trečiųjų šalių valdymui
• Atsarginiai maitinimo šaltiniai 24/7 patikimumui
• Išimamas ventiliatorių dėklas ir ventiliatoriai patogiam aptarnavimui

Modulinės sistemos komponentai

Universal Videohub 288 kryžminio taško kortelė

Palaiko iki 288 x 288 SDI vaizdo ir įrašymo valdymo maršrutizavimą, įskaitant ethernet/serijinį maršrutizatoriaus kryžminio taško valdymą, genlock, aliarmo GPI ir aliarmo indikatorių. Suderinama su Universal Videohub 288 korpusu.

Universal Videohub SDI sąsajos kortelė

Teikia 4 SDI įėjimus ir 4 SDI išėjimus su 4 kanalais įrašymo valdymui. Yra pilnas persiklokinimas ir automatinis perjungimas tarp SD, HD ir 3 Gb/s SDI formatų.

Universal Videohub optinio pluošto sąsajos kortelė

Apima 4 optinius įėjimus ir 4 optinius išėjimus bei 4 įrašymo valdymo kanalus. Palaiko persiklokinimą ir SD, HD bei 3 Gb/s SDI formatus su 1310 nm lazerio siųstuvais ir imtuvais, galinčiais perduoti signalą iki 25 km 3 Gb/s greičiu.

Universal Videohub 800W maitinimo blokas

Būtinas pilnai užpildytoms konfigūracijoms su mišriomis optinio pluošto ir BNC SDI moduliais. Komplekte yra maitinimo kortelės, kabeliai ir 1RU maitinimo blokas su dviem atsarginiais 800 vatų 12 V maitinimo šaltiniais.

Universal Videohub nuotolinis kabelis

Leidžia pridėti keturias nepriklausomas nuotolinio valdymo jungtis tiek BNC SDI, tiek optinio pluošto SDI sąsajoms nuotoliniam valdymui.

Naudojimas ir plėtra

Universal Videohub 288 pagrindinis korpusas sukurtas profesionalioms transliacijų ir gamybos aplinkoms, kurioms reikalingas didelio tankio, patikimas vaizdo maršrutizavimas su įrašymo valdymu. Pradėkite nuo vienos kryžminio taško kortelės dėl kaštų efektyvumo ir plėskite iki dvigubų kryžminio taško ir maitinimo kortelių pilnai atsarginei sistemai ir maksimaliai veikimo trukmei. Modulinė konstrukcija leidžia keisti sąsajos korteles karšto keitimo būdu ir lengvai atnaujinti sistemą augant poreikiams.
