Blackmagic Design Universal Videohub 288 Crosspoint

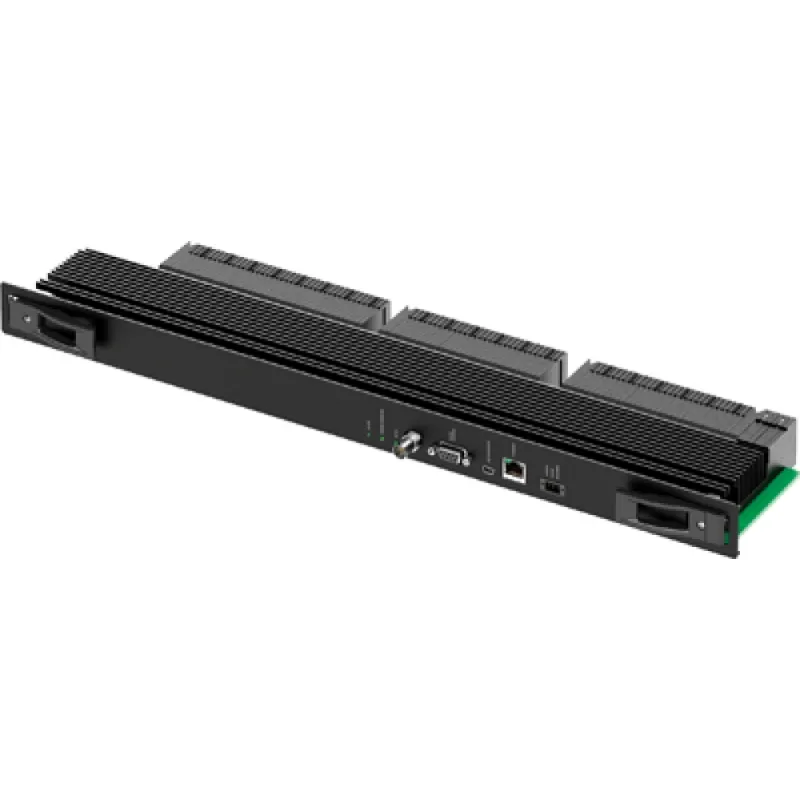

Blackmagic Design Universal Videohub 288 Crosspoint (BM-VHUBUV-288XP)

Universal Videohub 288 Crosspoint plokštė palaiko iki 288 x 288 SDI ir 288 x 288 įrašymo valdymo jungčių, suteikdama plačias maršrutizavimo galimybes profesionalioms vaizdo aplinkoms. Ji siūlo Ethernet ir serijinį kryžminio taško valdymą, genlock įvestį, aliarmo GPI ir aliarmo indikatorių. Ši plokštė suderinama su Universal Videohub 288 rėmu, leidžiant lanksčias ir išplečiamas vaizdo maršrutizavimo sprendimus.

Pagrindinės savybės

• Palaiko iki 288 x 288 SDI ir įrašymo valdymo maršrutizavimą
• Tri-Sync arba Blackburst įvestis išoriniam referenciniam signalui per BNC jungtį
• RS-422 prievadas integracijai su trečiųjų šalių valdymo sistemomis
• USB 2.0 sąsaja ryšiui su Windows arba Mac OS X kompiuteriais
• Ethernet jungtis vietiniam tinklui ir Videohub Smart Control
• GPI aliarmo jungtis sistemos stebėjimui
• Patogios rankenos greitam plokštės modulio išėmimui ir įstatymui
• Palaiko 800W pagrindinį ir atsarginį maitinimo šaltinius, užtikrinant patikimumą

Sistemos integracija ir išplečiamumas

Universal Videohub 288 yra modulinis 3G/HD/SD SDI ir įrašymo valdymo maršrutizatorius. Jis palaiko karštai keičiamos BNC SDI arba optinio pluošto sąsajos modulius, kiekvienas su pilnu įrašymo valdymu. Rėmas gali būti konfigūruojamas su viena 72 x 72 arba dviem 288 x 288 kryžminio taško plokštėmis, leidžiančiomis keisti sistemos dydį. Didesniam patikimumui galima pridėti antrą kryžminio taško plokštę, užtikrinančią pilną atsarginį veikimą 24/7 režimu.

Visos įvestys automatiškai aptinka standartus, o visos išvestys yra perklokuojamos, kad būtų išlaikyta signalo vientisumas. 18 vienetų rėmas yra kompaktiškas, gylis mažesnis nei 15 cm, ir apima atsarginius maitinimo šaltinius bei serijinę/Ethernet jungtį trečiųjų šalių valdymui.

Rekomenduojamos sudedamosios dalys pilnai Videohub sistemai

• Universal Videohub 288 pagrindinis rėmas: Rėmas, palaikantis iki 72 BNC SDI arba optinio pluošto SDI sąsajų, vieną arba dvi kryžminio taško plokštes ir iki dviejų maitinimo plokščių. Įtrauktas išimamas ventiliatorių skyrius ir ventiliatoriai.
• Universal Videohub 288 Crosspoint: Maršrutizavimo plokštė, palaikanti iki 288 x 288 SDI ir įrašymo valdymą, suderinama su pagrindiniu rėmu.
• Universal Videohub SDI sąsaja: Teikia 4 SDI įvestis ir 4 SDI išvestis su 4 įrašymo valdymo kanalais, palaiko SD, HD ir 3 Gb/s SDI su pilnu perklokavimu ir automatinio perjungimo funkcija.
• Universal Videohub optinė sąsaja: Siūlo 4 optines įvestis ir 4 išvestis su 4 įrašymo valdymo kanalais, palaiko SD, HD ir 3 Gb/s SDI iki 25 km atstumu naudojant 1310 nm lazerinius siųstuvus ir imtuvus.
• Universal Videohub 800W maitinimo šaltinis: Pateikia dvigubą atsarginį 800 vatų 12 V maitinimo šaltinį, reikalingą pilnai įkrautoms maršrutizatorių sistemoms su mišriomis optinio pluošto ir BNC SDI plokštėmis.
• Universal Videohub nuotolinis kabelis: Prideda keturias nepriklausomas nuotolinio valdymo jungtis BNC SDI arba optinio pluošto SDI sąsajoms nuotoliniam valdymui.
