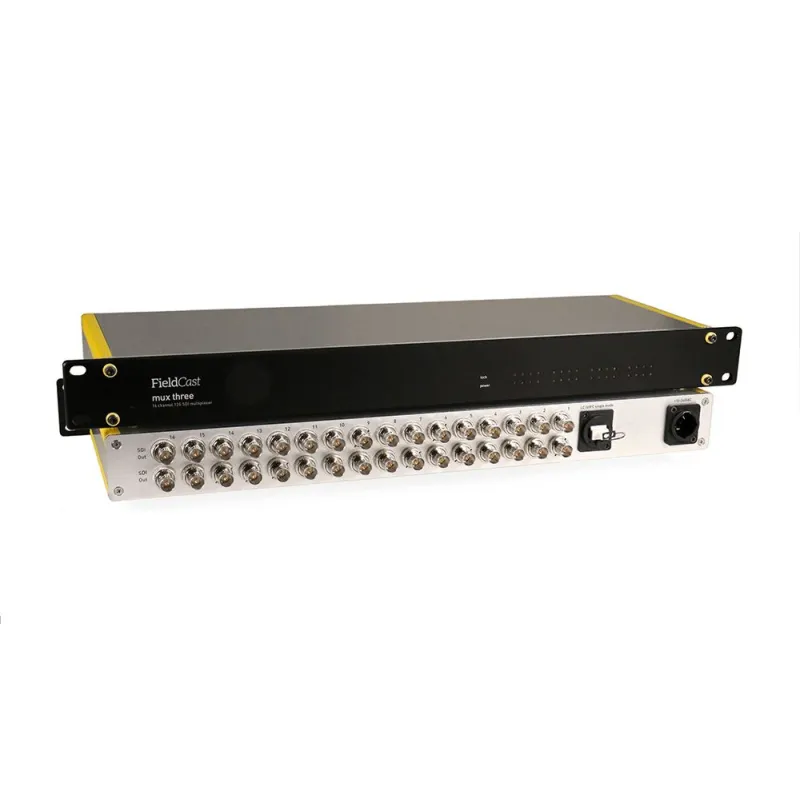

FieldCast Mux/Demux Three 12G

FieldCast Mux/Demux Three 12G apžvalga

FieldCast Mux/Demux Three 12G sistema leidžia perduoti šešiolika nepriklausomų 12G SDI vaizdo kanalų per vieną optinį pluoštą. Šis sprendimas puikiai tinka infrastruktūroms, kuriose yra tik vienas vienpusis pluoštas, arba tiesioginių renginių įrengimams, kur pageidaujama minimaliai laidų. Įrenginys multiplexuoja iki šešiolikos vaizdo kanalų, išlaikydamas visišką duomenų vientisumą, todėl išvestis tiksliai atitinka įvestį.

Mux Three 12G savybės

• Multiplexeris su 16 kanalų SDI įvestimi ir 1 kanalo optine išvestimi
• Aliuminio 1U stovo montavimo dizainas
• Naudoja 9/125 vieno režimo optinio pluošto technologiją
• Palaiko šešiolika 12G SDI įvesties kanalų (kiekvienas 11,88 Gbps), kiekvienas su kilpiniu išėjimu
• 75 omų BNC jungtys visoms SDI įvestims ir kilpiniams išėjimams
• Suderinamas su SMPTE standartais 259M, 344M, 292M, 424M, ST 2081 ir ST 2082
• Palaiko SD, HD ir UHD vaizdo standartus iki 2160p 60 kadrų per sekundę
• Įrengtas vienu LC vieno režimo (U)PC optiniu kanalu (COM) ir vienu LC vieno režimo (U)PC atnaujinimo optiniu kanalu (UPG)
• Priekinėje panelėje juodos spalvos apdaila su 2 mm baltomis LED indikatorių lemputėmis maitinimui, modulio veiklai ir įvesties signalams
• Maitinimo suvartojimas mažesnis nei 50 W
• Proprietarinė hibridinė WDM multiplexavimo technologija užtikrina labai mažą dispersiją
• Minimalus veikimo atstumas tarp Mux ir Demux vienetų yra didesnis nei 10 km visoms bangos ilgoms
• Maitinimo įvesties diapazonas 110-240 VAC per PowerCon jungtį
• Matmenys: 482 mm (plotis) x 155 mm (gylis) x 43 mm (aukštis)
• Svoris: 2070 gramų
• Komplekte yra vartotojo vadovas ir maitinimo laidas

Demux Three 12G savybės

• Demultiplexeris su 1 optine įvestimi ir 16 SDI išvesties kanalų
• Aliuminio 1U stovo montavimo dizainas
• Naudoja 9/125 vieno režimo optinio pluošto technologiją
• Palaiko šešiolika 12G SDI kanalų (kiekvienas 11,88 Gbps) su dviguba SDI išvestimi
• 75 omų BNC jungtys visoms SDI išvestims
• Suderinamas su SMPTE standartais 259M, 344M, 292M, 424M, ST 2081 ir ST 2082
• Palaiko visus SD ir HD vaizdo standartus iki 1080p 60 kadrų per sekundę
• Įrengtas vienu LC vieno režimo (U)PC optiniu kanalu (COM) ir vienu LC vieno režimo (U)PC atnaujinimo optiniu kanalu (UPG)
• Priekinėje panelėje juodos spalvos apdaila su 2 mm baltomis LED indikatorių lemputėmis maitinimui, modulio veiklai ir įvesties signalui
• Maitinimo suvartojimas mažesnis nei 50 W
• Proprietarinė hibridinė WDM multiplexavimo technologija užtikrina labai mažą dispersiją
• Minimalus veikimo atstumas tarp Mux ir Demux vienetų yra didesnis nei 40 km visoms bangos ilgoms
• Maitinimo įvesties diapazonas 110-240 VAC per PowerCon jungtį
• Matmenys: 482 mm (plotis) x 155 mm (gylis) x 43 mm (aukštis)
• Svoris: 2100 gramų
• Komplekte yra vartotojo vadovas ir maitinimo laidas
