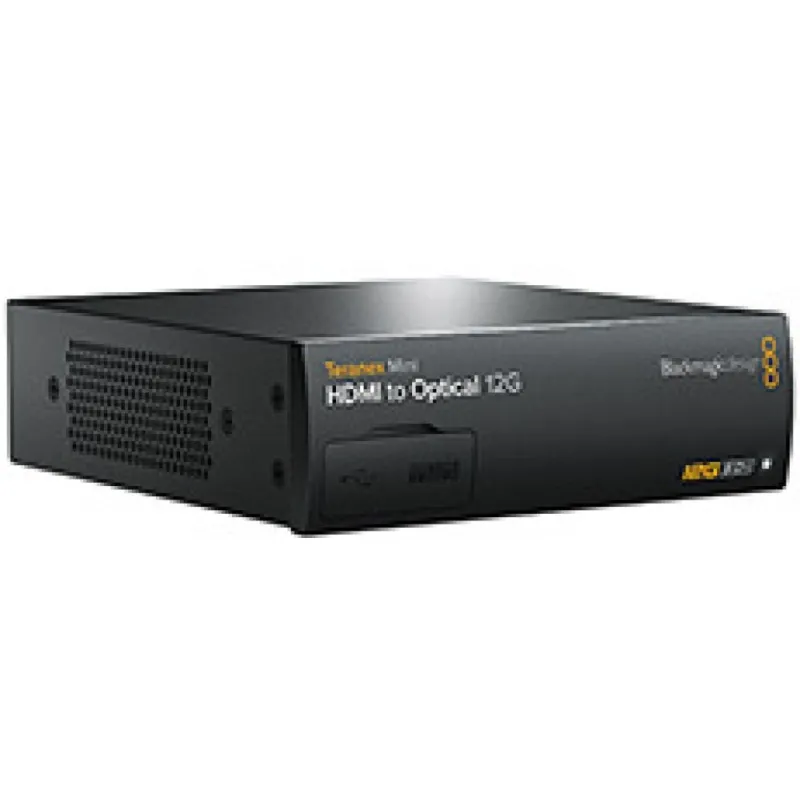

Blackmagic Design Teranex Mini HDMI to Optical 12G Converter

Blackmagic Teranex Mini HDMI to Optical 12G Converter (BM-CONVNTRM-MB-HOPT)

Teranex Mini HDMI į optinį 12G keitiklis konvertuoja HDMI signalus į 12G optinį pluoštą ir 12G-SDI. Jis palaiko visus vaizdo formatus, įskaitant SD, HD, 6G ir 12G-SDI dažnius, ir turi HD į Ultra HD konverterį. Gali įterpti garsą iš subalansuotų analoginių arba AES/EBU įėjimų ir palaiko laiko kodų įvestį. Šis keitiklis puikiai tinka HDMI vartotojų kamerų konvertavimui į SDI arba SDI išvesties pridėjimui prie kompiuterių su HDMI jungtimis.

Optinio pluošto integracija

Sukurtas transliavimo įstaigoms, šis keitiklis naudoja optinio pluošto technologiją, leidžiančią perduoti signalus itin dideliais atstumais dideliu 12G-SDI greičiu. Optinio pluošto kabeliai lengvai montuojami elektriko ar tinklo specialistų. Įrenginyje yra tiek optinio pluošto LC jungtis, tiek 12G-SDI BNC jungtis, leidžiančios naudoti tiek optinio pluošto, tiek tradicinėse SDI sistemose.

Teranex Mini savybės

• Palaiko visus SD, HD ir Ultra HD formatus iki 2160p60.
• Vidinis AC maitinimo šaltinis su universaliu 90-240V įėjimu.
• Profesionalūs XLR analoginiai ir AES/EBU garso jungtys.
• Ethernet jungtis nuotoliniam valdymui ir Power over Ethernet (PoE) palaikymas.
• Vartotojo atnaujinama priekinė panelė su spalvotu LCD ekranu ir valdikliais stebėjimui bei nustatymų koregavimui.

Universalus naudojimas

Teranex Mini keitikliai yra kompaktiški ir montuojami į stelažus, tinkami transliavimo įrenginiams, nešiojamiems gyvų renginių stelažams, transliavimo sunkvežimiams, montažo ir spalvų koregavimo studijoms. Jie suteikia profesionalias garso jungtis ir gali būti nuotoliniu būdu valdomi per Ethernet.

Pažangi 12G-SDI technologija

Keitiklis naudoja daugiafunkcinę 12G-SDI technologiją, automatiškai aptinka ir perjungia tarp SD, HD ir Ultra HD formatų. Palaiko didelės kadrų spartos Ultra HD iki 2160p60 per vieną BNC kabelį, užtikrindamas aukštos kokybės gamybos procesus.

Išmanus šiluminis dizainas

Inovatyvus kryžminio srauto aušinimas ir vidinis šilumos vamzdelio dizainas užtikrina patikimą veikimą net kai įrenginiai montuojami šalia vienas kito stelaže. Sistema sumažina triukšmą ir teikia šilumos perspėjimus per Ethernet ir priekinę panelę.

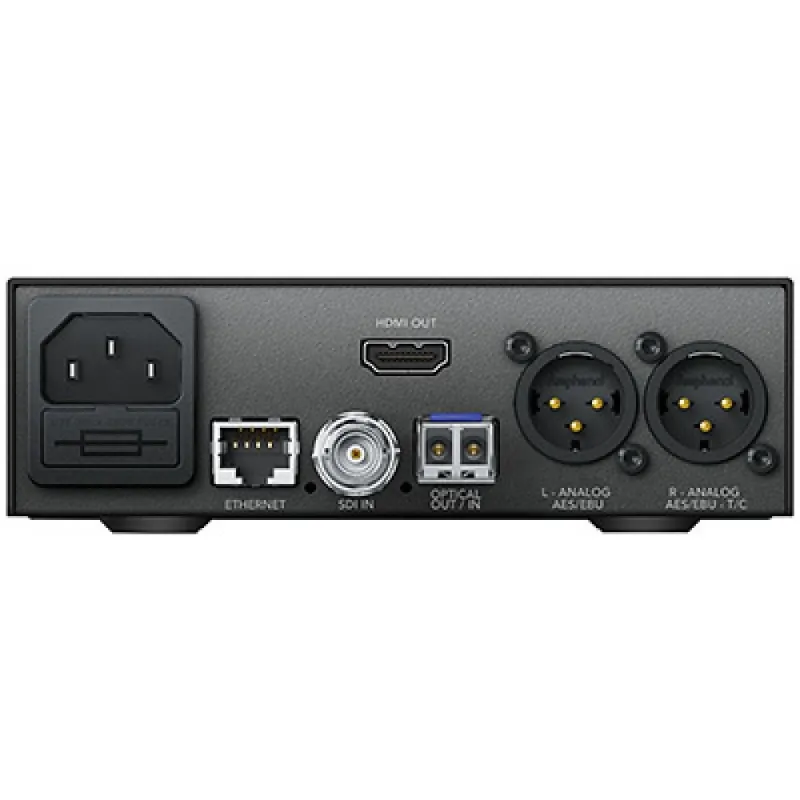

Transliavimo klasės jungtys

• 1× HDMI 2.0 Type A įvestis, palaikanti iki 2160p60.
• 1× Optinio pluošto LC jungtis (1310 nm bangos ilgis, vieno režimo).
• 1× 12G-SDI BNC išvestis.
• 2 kanalų subalansuotas analoginis garso įėjimas per XLR jungtis (dešinė XLR konfigūruojama laiko kodui).
• 4 kanalų AES/EBU skaitmeninis garso įėjimas per XLR jungtis (dešinė XLR konfigūruojama laiko kodui).
• Įmontuotas IEC C14 AC maitinimo lizdas ir Ethernet prievadas.

Palaikomi vaizdo formatai

• SD: 525/29.97 NTSC, 625/25 PAL.
• HD: 720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60.
• 2K: 2048×1080 PsF ir progresyvūs formatai 23.98/24/25 fps.
• 4K UHD ir DCI: 3840×2160 ir 4096×2160 23.98 iki 60 fps.

Garso ir spalvų specifikacijos

• SDI garso mėginių ėmimas 48 kHz, 24 bitų.
• SDI spalvų tikslumas: YUV 4:2:2 ir RGB 4:4:4.
• Spalvų erdvės: REC 601, REC 709.
• HDMI spalvų tikslumas ir erdvė atitinka SDI.

Programinė įranga ir valdymas

• Programinės įrangos atnaujinimai ir konfigūracija per USB ir Ethernet.
• Pagrindiniai nustatymai per mini jungiklius, USB ir Ethernet naudojant nemokamą programinę įrangą.
• Pasirenkama priekinė Smart Panel su LCD, sukamuoju ratuku ir mygtukais tiesioginiam valdymui ir stebėjimui.

Maitinimo ir fizinės specifikacijos

• Įmontuotas tarptautinis AC maitinimo šaltinis (90-240V AC) su IEC C14 lizdu.
• Palaiko Power over Ethernet (PoE) 48V DC.
• Energijos suvartojimas: 15 vatų.
• Matmenys: plotis 140 mm, aukštis 44 mm, gylis 170 mm.
• Svoris: 580 gramų.

Aplinkos sąlygos

• Darbinė temperatūra: 0° iki 40°C.
• Laikymo temperatūra: -20° iki 60°C.
• Santykinė drėgmė: 0% iki 90% be kondensacijos.

Komplektacija

• Teranex Mini HDMI į optinį 12G keitiklis.
• Programinės įrangos SD kortelė.

Garantija

3 metų ribota gamintojo garantija.
