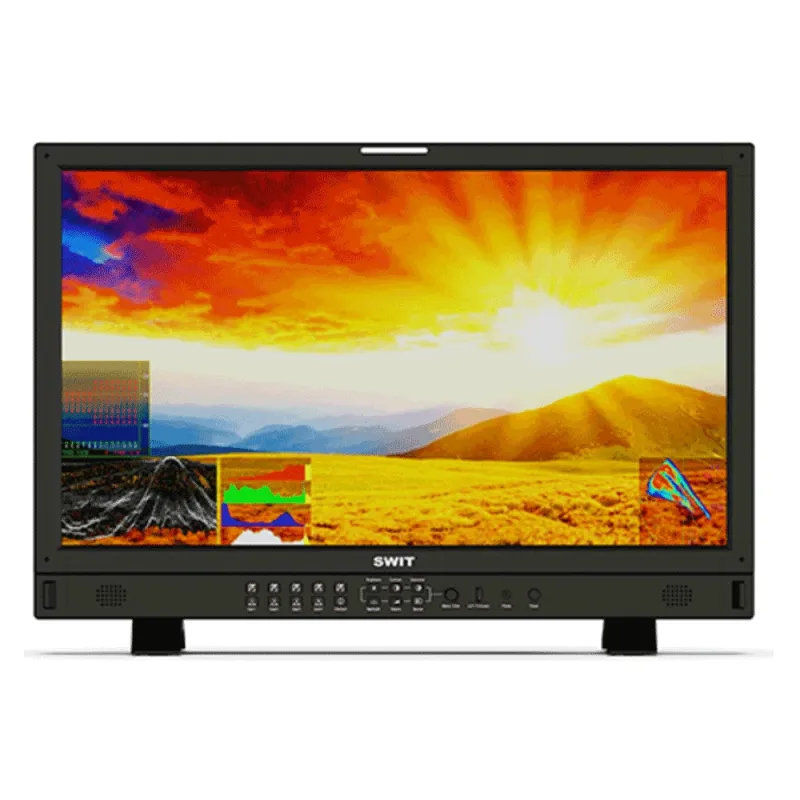

Swit BM-U275HDR-8K 27 colių 12GSDI HDR studijos monitorius

27 colių 4K/8K 12GSDI HDR studijos monitorius

• 27 colių LCD ekranas su 3840×2160 UHD raiška
• 1000 nitų didelio ryškumo LED apšvietimas
• Palaiko HLG, PQ (Dolby Vision) ir S-Log3 HDR formatus
• 12GSDI 4 įėjimai ir 4 išėjimai, paruoštas 8K įėjimui, HDMI 2.0 įėjimas
• Pasirenkamas 12GSDI ir ST2110 IP įėjimas per SFP optinį modulį
• SFP optinis 12G įėjimas konvertuojamas į 12GSDI išėjimą
• 3DLUT automatinė savikalibracija be PC naudojant X-rite i1 arba JETI Specbos 1211 zondas
• Audio/video nulinės delsos režimas tiksliai lūpų sinchronizacijos stebėjimui
• Įmontuotos multi-kameros de-log LUT ir vartotojo 3DLUT įkėlimas per USB
• Bangaforma, vektoriaus matuoklis, histogramas, fokusavimo pagalba, klaidingos spalvos, zebros raštai
• 16 kanalų garso matuokliai, Lissajous raštai ir 5.1+2 erdvinio garso palaikymas
• IP webserver nuotolinis valdymas per Ethernet LAN
• TSL UMD ir tekstinės tally rodymo palaikymas
• USB programinės įrangos atnaujinimo galimybė

Ekrano ir panelės savybės

BM-U275HDR turi 27 colių 10 bitų LCD panelę su UHD 3840×2160 raiška, 1000:1 kontrasto santykiu ir 97,2% DCI-P3 spalvų aprėptimi. Ekranas pasižymi 1000 nitų ryškumu ir plačiu žiūrėjimo kampu – 178° horizontaliai ir vertikaliai.

Multi 4K/8K sąsajos

• 12GSDI 4 įėjimai/4 išėjimai, palaikantys single link 4K, quad link 4K ir quad link 8K įėjimus
• HDMI 2.0 įėjimas palaikantis 4K60P
• Pasirenkamas 12GSDI ir ST2110 IP įėjimas per SFP optinius modulius (įsigyjama atskirai)
• Palaiko quad link 4K/8K tiek quad režimu, tiek 2SI interleaved režimu

Ekrano režimai ir įėjimo formatai

Palaiko single link 4K įėjimą per 12GSDI, HDMI 2.0 arba 12GSDI per SFP optinį modulį, taip pat quad link 4x 3GSDI 4K arba quad link 4x 12GSDI 8K įėjimus. Monitorius gali rodyti 4 nepriklausomus 4K vaizdus multiview režimu, palaikydamas mišrius 12G/6G/3G/HD-SDI ir HDMI 2.0/1.4/1.3 formatus. Kiekvienas įėjimas gali būti analizuojamas naudojant bangos formą, vektoriaus matuoklį, garso matuoklius, EOTF ir spalvų aprėpties parinktis.

HDR ir spalvų valdymas

Natūralus 1000 nitų ryškumo panelis palaiko HLG, Dolby Vision PQ ir Sony S-Log3 HDR stebėjimą. Monitorius automatiškai nustato HDR/SDR EOTF, spalvų aprėptį, įėjimo diapazoną, spalvų erdvę ir spalvų gylį pagal įėjimo vaizdo Payload ID informaciją.

Multi CG ir EOTF peržiūra

Vienas įėjimo šaltinis gali būti atvaizduotas 4 languose su skirtingais HDR/SDR ir spalvų aprėpties režimais vienu metu, leidžiant tiksliai palyginti kuriant HDR ir SDR turinį kartu.

3DLUT automatinė savikalibracija

Įmontuota 3DLUT kalibravimo programinė įranga palaiko tiesioginį X-rite i1 arba JETI Specbos 1211 spalvų zondų prijungimą per USB. Monitorius generuoja spalvų raštus, skaito duomenis iš zondo, lygina skirtumus ir automatiškai generuoja 3DLUT kalibracijai. Kalibracijos laikas apie 15 minučių su X-rite i1 ir 45 minutes su Specbos 1211, pasiekiant spalvų tikslumą ΔE ≤ 1.0.

Garso ir vaizdo funkcijos

• Nulinės delsos režimas su mažesne nei 1/100 kadro vėlavimu lūpų sinchronizacijos stebėjimui 4K įėjimuose
• Įmontuotos multi-kameros log į Rec.709 konvertavimo 3DLUT, įskaitant Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm
• Vartotojo 3DLUT kubo įkėlimas per USB palaikantis 17×17×17 kubo failus
• 16 kanalų įterptųjų garso matuoklių su pasirenkamu 2 kanalų išėjimu per garsiakalbį arba 3,5 mm ausinių lizdą
• Palaiko Lissajous ir 5.1+2 erdvinio garso garso raštus
• Įmontuotas akių raštas SDI kabelio vaizdo perdavimo kokybės patikrinimui, ypač 12GSDI

Nuotolinis valdymas ir jungtys

Palaiko webserver nuotolinį valdymą per Ethernet LAN. Vartotojai gali pasiekti monitoriaus valdymo skydelį per interneto naršyklę, pasirinkti įėjimo šaltinius, reguliuoti vaizdo parametrus, konfigūruoti vaizdo/garso funkcijas ir priskirti funkcijų klavišus be jokios programinės įrangos diegimo.

Techninės specifikacijos

• Ekrano dydis: 27 coliai (596,74×335,66 mm)
• Raiška: 3840×2160 UHD
• Vaizdo santykis: 16:9
• Ryškumas: 1000 nitų
• Kontrasto santykis: 1000:1
• Spalvų gylis: 10 bitų (1,073 milijardai spalvų)
• Signalo apdorojimas: 18 bitų
• Žiūrėjimo kampas: 178° horizontaliai / 178° vertikaliai
• Įėjimai: 4× BNC 12G/6G/3G/HD/SD-SDI, 1× HDMI 2.0, 1× SFP optinis pluoštas (pasirenkamas), 2× RS485 (TSL UMD ir GPI tally), 1× RJ45 Ethernet (1000M IP valdymui)
• Išėjimai: 4× BNC 12G/6G/3G/HD/SD-SDI loop, 1× RS485 TSL UMD, analoginis garsas (3,5 mm ausinių ir garsiakalbio lizdas)
• Palaikomi vaizdo formatai iki 8K quad link SDI ir HDMI
• Maitinimo įtampa: AC 100-240V, 50/60Hz
• Galia: 130W
• Darbo temperatūra: 0°C iki +50°C
• Darbo drėgmė: 10% iki 90%
• Laikymo temperatūra: -15°C iki +60°C
• Laikymo drėgmė: 10% iki 90%
• Matmenys: 652,3×433,1×88,8 mm
• Grynasis svoris: 11 kg
