FNIRSI DPOX180H Handheld Digital Phosphor Oscilloscope 180 MHz 500 MSPS

FNIRSI DPOX180H Nešiojamas Skaitmeninis Fosforo Osiloskopas

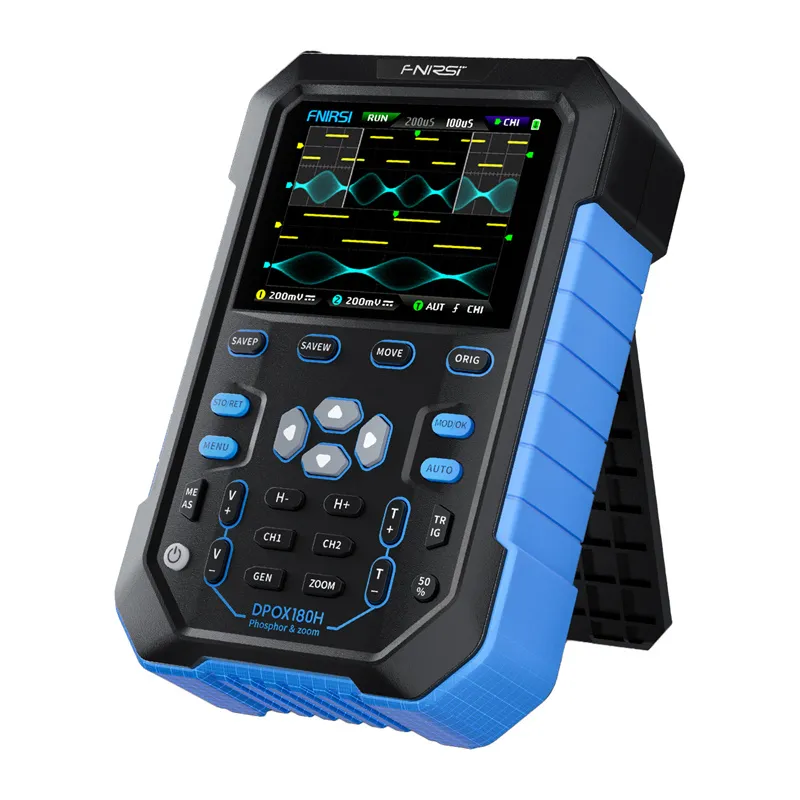

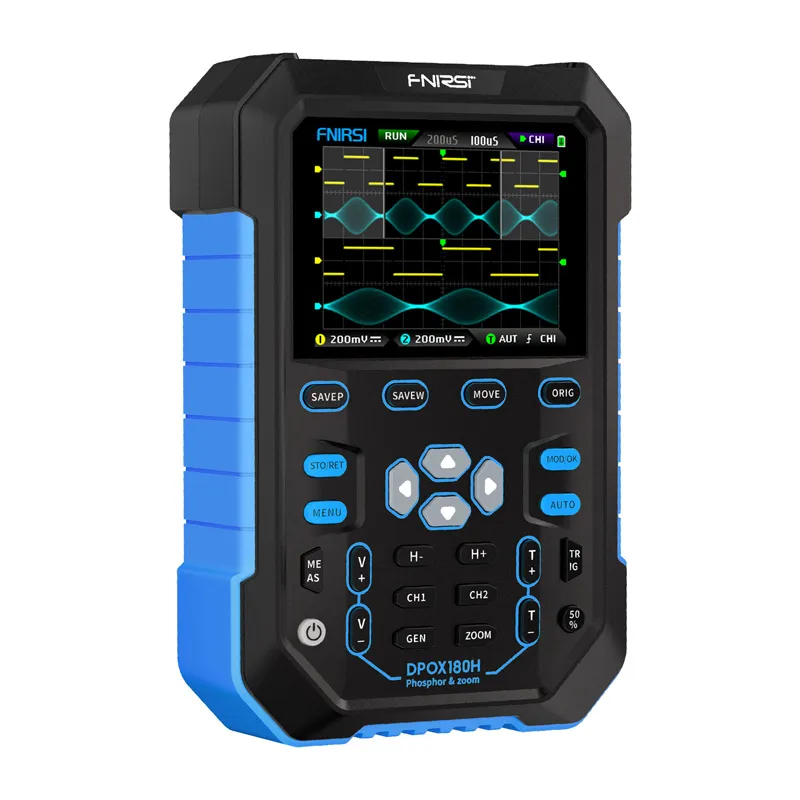

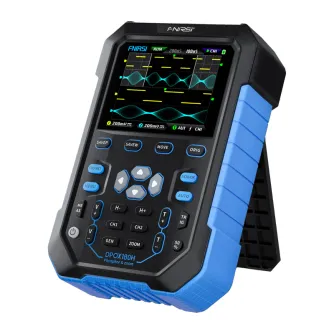

FNIRSI DPOX180H yra nešiojamas Skaitmeninis Fosforo Osiloskopas (DPO), kuris sujungia 180 MHz dviejų kanalų osiloskopą, 20 MHz DDS funkcijų generatorių ir pažangias signalų analizės funkcijas. Jis sukurtas kaip kompaktiškas, mobilus įrankis aptarnavimui, dirbtuvėms ir laboratoriniam darbui, siūlantis didelę funkcionalumą viename įrenginyje.

180 MHz juostos plotis ir 500 MSPS matavimo tikslumas

Osiloskopas siūlo 180 MHz (-3 dB) analoginį juostos plotį ir realaus laiko mėginių ėmimą iki 500 MSPS (250 MSPS dviejų kanalų režimu). Tai leidžia tiksliai atkurti greitus kraštus, impulsus ir didelės dažnio signalus, kas yra labai svarbu šiuolaikinių elektroninių sistemų diagnostikai.

Skaitmeninio fosforo technologija daugiau informacijos bangos formoje

Skaitmeninio fosforo technologija naudoja ryškumo skalę ir spalvų temperatūrą signalų dažniui vizualizuoti. Tai palengvina jitter, triukšmo, nestabilumų ir retų įvykių, kurie gali likti nematomi klasikiniuose osiloskopuose, pastebėjimą.

50 000 wfms/s be mirkčiojimo laiko

Aukšta atnaujinimo dažnis 50 000 bangų per sekundę žymiai sumažina įsigijimo mirkčiojimo laiką. Tai leidžia efektyviai užfiksuoti trumpalaikius sutrikimus ir signalo anomalijas, kas ypač svarbu analizuojant perjungimo maitinimo šaltinius ir skaitmeninius autobusus.

20 MHz aparatūros juostos pločio ribojimas ir stabilus triggeris

Įmontuotas perjungiamas 20 MHz aparatūros juostos pločio filtras efektyviai sumažina triukšmą ir aukštesnes harmonikas. Kartu su plačia trigerių sistema (Auto/Normal/Single, kylantis ir krintantis kraštas) ir adaptiviu trigerių stabilizavimu, tai užtikrina aiškų ir stabilų signalo vaizdą.

FFT ir X-Y režimas dažnių ir ryšių analizei

FFT funkcija suteikia greitą, kokybišką testuojamo signalo dažnių spektro peržiūrą. Be to, X-Y režimas su skaitmeniniu fosforu leidžia analizuoti amplitudės ir fazės ryšius tarp dviejų kanalų, pavyzdžiui, Lissajous figūrų forma.

Laiko priartinimas ir slinkimo režimas

Osiloskopas siūlo ZOOM laiko bazę nuo 2 iki 1000, leidžiančią tiksliai analizuoti pasirinktus bangos segmentus. Slinkimo režimas leidžia nuolat stebėti lėtai kintančius signalus realiu laiku.

20 MHz DDS generatorius ir pjovimo funkcija

Įmontuotas 20 MHz DDS funkcijų generatorius palaiko 14 bangų tipų, su dažnio reguliavimu 1 Hz žingsniais. Unikali pjovimo išėjimo funkcija leidžia išpjauti fragmentą iš matuojamos bangos ir naudoti jį kaip generatoriaus išėjimo signalą, su galimybe išsaugoti iki 500 pritaikytų signalų.

Duomenų saugojimas, peržiūra ir eksportas

Vidinė 120 Mbit atmintis gali saugoti iki 250 bangų formų ir 90 ekrano nuotraukų (BMP). Duomenis galima peržiūrėti tiesiogiai įrenginyje arba eksportuoti į kompiuterį per USB, o programinę įrangą galima lengvai atnaujinti.

Mobilumas, saugumas ir naudojimo paprastumas

2.8" (320x240) spalvotas IPS ekranas užtikrina gerą skaitomumą bet kokiomis sąlygomis. Įrenginys aprūpintas vieno mygtuko automatinėmis nustatymų funkcijomis, kursoriaus matavimais, įėjimo apsauga iki 400 V, 3000 mAh Li-ion akumuliatoriumi (iki maždaug 4 valandų veikimo) ir greita 5 V / 2 A įkrovimu. FNIRSI DPOX180H yra universali ir saugi priemonė elektronikos inžinieriams, technikams, studentams ir reikliems mėgėjams.
