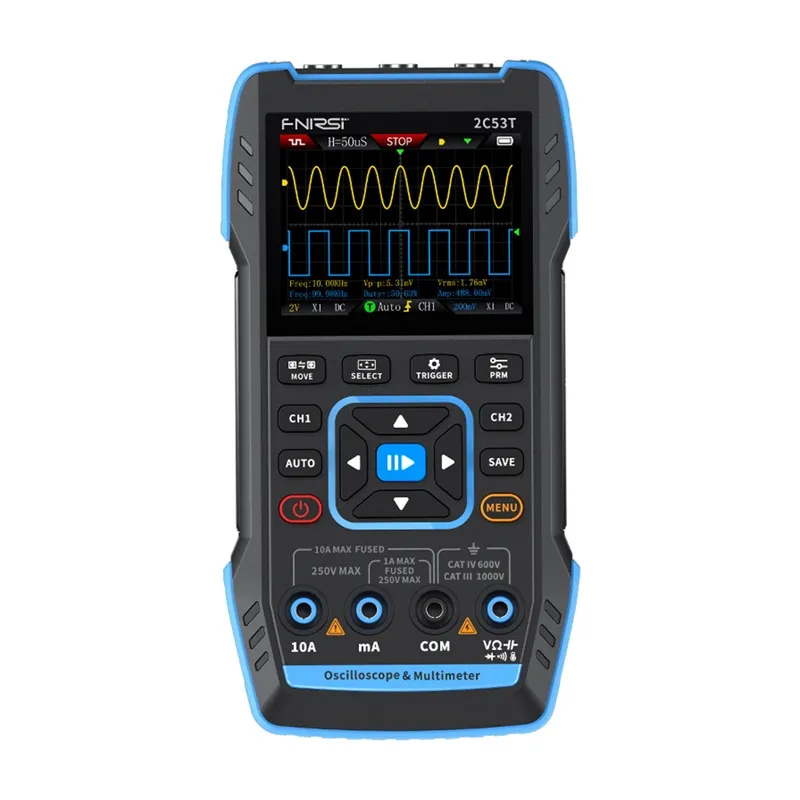

FNIRSI 2C53T 3-in-1 portable oscilloscope multimeter signal generator

FNIRSI 2C53T 3-in-1 nešiojamas osciloskopas, multimetras, signalų generatorius

FNIRSI 2C53T sujungia 250 MHz/250 MSa/s osciloskopo funkcijas su 8 bitų ADC ir 16 kB atminties buferiu kiekvienam kanalui (prieš/popo iškvietimą), multimetrą iki 19999 ir 50 kHz signalų generatorių. Įėjimo varža yra 1 M 15 pF su AC/DC/GND perjungimu. Patvarus ABS korpusas su silikono dangomis, 2.8 colių 320x240 px ekranas ir 3000 mAh baterija (iki 4 valandų veikimo) garantuoja mobilumą ir nuolatinį matavimą net sudėtingomis sąlygomis. Įrenginys yra CAT II 300 V sertifikuotas, su dviem keraminiais saugikliais ir viršįtampio apsaugos grandine. Su bangos formos įrašymu ir programinės įrangos atnaujinimais, visada kontroliuojate savo rezultatus ir turite prieigą prie naujausių funkcijų.

Spalvotas ekranas ir multimetras

2.8" ekranas su 320x240 px raiška rodo bangas pilnomis spalvomis su "begaline pošviesos" funkcija (išlaikant signalo pėdsaką ekrane net ir po jo dingimo), išlaikant bangos pėdsaką ekrane. YT, Rolling ir XY režimai (vadinamosios Lissajous figūros, skirtos analizuoti fazinius skirtumus tarp signalų) palengvina fazių santykių stebėjimą, o didelis ryškumas užtikrina skaitomumą visomis sąlygomis. Įmontuotas multimetras su iki 19999 raiška leidžia matuoti DC/AC, žemas ir aukštas sroves, varžą, talpą, diodus, temperatūrą ir tęstinumą (signalo signalas). Išmaniosios apsaugos apsaugo vartotoją ir įrangą nuo perkrovos.

Pažangi aparatūros architektūra

Profesionali ARM + FPGA + didelio našumo ADC kombinacija, naudojama staliniuose osciloskopuose, užtikrina greitą iškvietimą ir tikslų signalo atkūrimą. Iškvietimo sistema siūlo Edge (kylantis/nusileidžiantis), Pulse Width, Video ir Slope režimus su iki 50 prieš iškvietimą ir 50 po iškvietimo, todėl net ir trumpiausios anomalijos fiksuojamos be detalių praradimo.

Signalų generatorius

Įmontuotas funkcijų generatorius siūlo įtampą iki 400 V ir dažnį iki 50 kHz, taip pat 13 bangų formų (sine, square, triangle, saw, ramp, pulse, noise ir kt.) su reguliuojamu offset (signalo poslinkis, palyginti su nuliu) ir amplitudą 10 mV/div žingsniais, leidžiančiu testuoti filtrus, stiprintuvus ir analogines grandines be papildomos įrangos.

Automatinis matavimo nustatymas

AUTO funkcija reguliuoja diapazoną ir iškvietimą vienu mygtuku, leidžiant nedelsiant peržiūrėti bangos formą be laiko reikalaujančios konfigūracijos. Papildomų Single ir Normal režimų palaikymas palengvina darbą su greitais lauko matavimais. Vienas paspaudimas yra viskas, ko reikia, kad išsaugotumėte bangos formos ekrano nuotrauką osciloskopo atmintyje arba tiesiai į kompiuterį per USB. Tai palengvina rezultatų archyvavimą ir tolesnę analizę bet kurioje aplinkoje.

Izoliuoti matavimo kanalai

Dvi visiškai nepriklausomos įvestys, CH1 ir CH2, su 50 MHz juostos pločiu pašalina tarpusavio trikdžius, didindamos matavimo tikslumą. Pavyzdžiui, 250 MSa/s atkartoja PWM impulsus ir maitinimo svyravimus maksimaliai tiksliai.

Patvarus dizainas

Silikono danga ABS (akrilonitrilo butadieno stireno) korpusas užtikrina atsparumą kritimams ir smūgiams, o auksu padengti PCB (spausdintinės grandinės) takeliai yra atsparūs korozijai. 3000 mAh baterija garantuoja iki 3 valandų veikimo. Sulankstomas stovas leidžia įrenginį pastatyti bet kokiu kampu, o ergonomiškos mygtukai ir USB-C prievadas užtikrina patogų veikimą ir įkrovimą.

Įtrauktas

• FNIRSI 2C53T 3-in-1 nešiojamas osciloskopas
• 10 matavimo zondų (1 vnt.)
• Zondas su krokodilo spaustukais
• Multimetro laidai
• Įkrovimo kabelis
• Nešiojimo krepšys
• Vartotojo vadovas

Produkto parametrai

• Ekranas 2.8 colių HD spalvotas ekranas
• Raiška 320 x 240
• Įkrovimo specifikacijos USB-C (5 V/1 A)
• Baterija 3000 mAh ličio jonų
• Palaikomos funkcijos osciloskopas, signalų generatorius, multimetras
• Budėjimo laikas 6 valandos (maksimalus laboratorijoje)
• Kalba kinų ir anglų
• Išmatavimai 167 x 89 x 35 mm
• Svoris 300 g

Osciloskopo parametrai

• Kanalo Du kanalai
• Pavyzdžių 250 MSa/s
• Analoginė juostos plotis 50 MHz (kiekvienam kanalui nepriklausomai 50 MHz)
• Atminties gylis 1 kB
• Varža 1 M
• Laiko bazės diapazonas 10 ns - 20 s
• Vertikalioji jautrumas 10 mV/dalijimas - 10 V/dalijimas
• Maksimalus matavimo įtampa 400 V
• Trigerio režimas AUTO/Normal/Single
• Ekrano režimas Y-T/Rolling/X-Y
• Jungtis AC/DC
• Pėdsako išsaugojimas OFF, 500 ms, 1 s
• Matematinės funkcijos 8 pagrindinės operacijos + FFT
• Bangos formos fiksavimas Taip
• Bangos formos eksportas Taip
• Kursoriaus matavimas Taip

Signalų generatoriaus parametrai

• Kanalo Vienas kanalas
• Dažnis 1 Hz - 50 kHz
• Amplitūda 0.1 - 3.0 V

Multimetro parametrai

• DC įtampa 1.9999 V / 19.999 V / 199.99 V / 1000 V
• AC įtampa 1.9999 V / 19.999 V / 199.99 V / 750.0 V
• DC srovė 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• AC srovė 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Varža 9.999 M / 1.9999 M / 199.99 k / 19.999 k
• Talpa 9.999 mF / 99.99 mF
• Temperatūra -55 C iki 1300 C
• Diodų matavimas Taip
• Tęstinumo testas Taip
