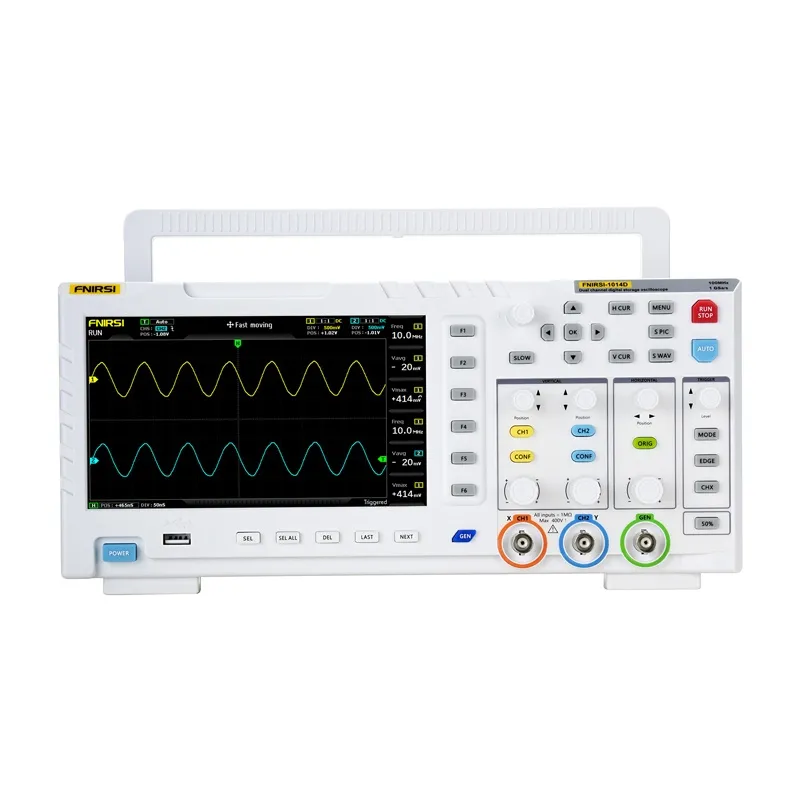

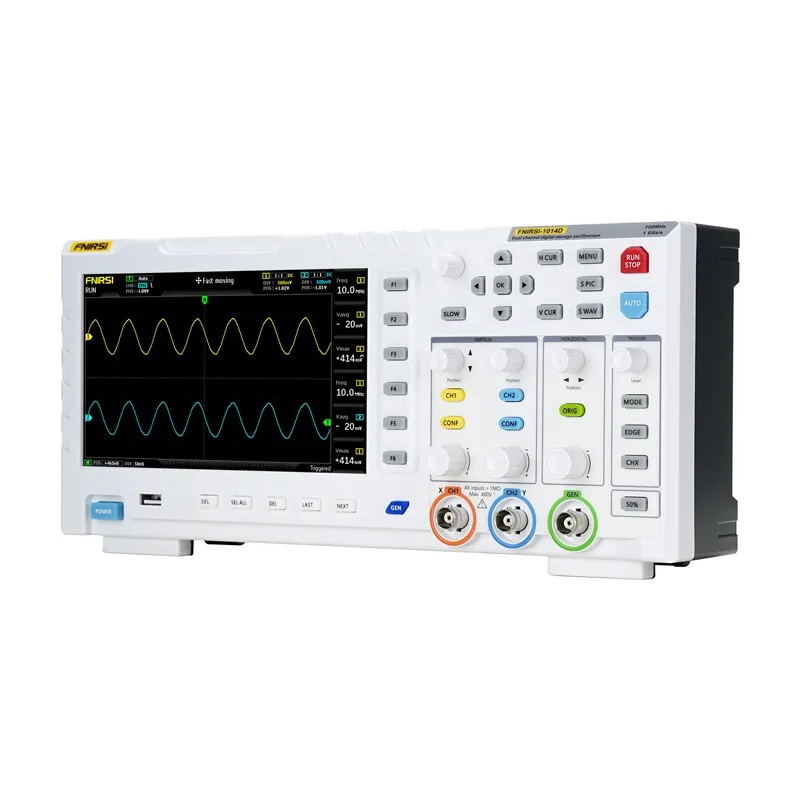

FNIRSI 1014D 2-in-1 oscilloscope signal generator

FNIRSI 1014D 2-in-1 osciloskopas signalų generatorius

FNIRSI 1014D yra kompaktiškas skaitmeninis osciloskopas, sukurtas elektroniniam aptarnavimui, moksliniams tyrimams ir plėtrai, techniniam švietimui ir pomėgiams. Jis leidžia vienu metu analizuoti ir generuoti signalus, žymiai išplečiant taikymo galimybes diagnozuojant grandines, testuojant prototipus ar mokantis dirbti su bangomis. Įrenginys turi du įėjimo kanalus su 1 M impedansu ir palaiko 100 MHz juostos plotį esant 1GSa/s mėginių ėmimui. 7 colių LCD ekranas su 800x480 px raiška palengvina darbą. Galima automatinė analizė, FFT, X-Y režimas ir žymeklių įrašymas. Taip pat yra 1 GB vidinės atminties, leidžiančios saugoti iki 1,000 bangų formų ir 1,000 ekrano nuotraukų, o duomenis galima lengvai eksportuoti į kompiuterį per USB.

Greita signalo analizė

Aukštas mėginių ėmimo dažnis 1GSa/s ir 100 MHz juostos plotis leidžia detaliai analizuoti analoginius ir skaitmeninius signalus. Tai leidžia įrenginiui užfiksuoti net trumpalaikes anomalijas bangos formoje. Iššokimo režimai apima Auto, Single ir Normal, leidžiančius įrenginiui užfiksuoti tiek trukdžių impulsus, tiek įprastus analoginius signalus, tokius kaip sinusoidai.

Integruotas DDS generatorius

Integruotas DDS signalų generatorius palaiko 14 standartinių bangų formų (įskaitant sinusoidą, stačiakampį, pjūklą, trikampį), tiksliai reguliuojant dažnį 1 Hz žingsniais. Naudojamas sprendimas leidžia generuoti signalus su tiksliomis parametrais testavimui ir simuliacijai. Išėjimo dažnio diapazonas siekia iki 10 MHz (sinusoidai), leidžiančios testuoti platų elektroninių ir signalų grandinių spektrą.

Bangos formos užfiksavimo funkcija

Užfiksavimo išvesties funkcija leidžia išsaugoti dalį ar visą faktinę bangos formą iš osciloskopo kaip generatoriaus išvesties signalą. Galimybė saugoti iki 1,000 individualių signalų padidina lankstumą testavime ir analizėje. Šis sprendimas išskiria FNIRSI 1014D iš klasikinių savavališkų generatorių, kurie remiasi tik rankiniu signalo reguliavimu.

Perkrovos apsauga

Integruotas aukštos įtampos apsaugos modulis leidžia įrenginiui saugiai matuoti signalus iki 400V (su x10 zonde), sumažinant riziką sugadinti įrenginį atliekant matavimus tinklo maitinimo sistemose. Apsaugos funkcija veikia automatiškai, todėl atsitiktinis zondų naudojimas be perjungimo į x10 nesukelia pavojaus įrangai.

Aukštos raiškos ekranas

7 colių TFT spalvotas ekranas su 800x480 pikselių raiška užtikrina aiškų bangų formų atvaizdavimą. Automatinis režimas ir intuityvi sąsaja leidžia greitai gauti signalo vaizdą be rankinio reguliavimo. Dėl intelektualaus aptikimo algoritmo įrenginys automatiškai reguliuoja iššokimo lygį net ir bangoms su keliais nuolydžiais arba vadinamuoju mirusiuoju zonu. Tokia sprendimas taupo laiką ir išvengia interpretacijos klaidų. Osciloskopas gali saugoti iki 1,000 ekrano nuotraukų ir 1,000 bangų formų savo 1GB vidinėje atmintyje. Duomenis galima peržiūrėti kaip miniatiūras, kas palengvina greitą peržiūrą ir pasirinkimą. Sąsaja leidžia vartotojams priartinti, ištrinti ir eksportuoti įrašus neišėjus iš peržiūros režimo.

Signalo analizės funkcijos

Integruota FFT funkcija ir X-Y bangos formos atvaizdavimo režimas leidžia analizuoti harmonikas ir palyginti dviejų signalų amplitudes bei fazės poslinkius. Tai naudingi įrankiai elektroninių grandinių diagnostikai. Be to, rankinis žymeklių matavimo režimas leidžia perskaityti piką ir dažnį, nereikalaujant perskaičiuoti masto, kas padidina analizės tikslumą net ir iškraipytose bangose. Įrenginys naudoja specialų algoritmą, kad iššifruotų dialo signalą, pašalindamas klaidingų rodmenų problemą, kurią sukelia oksidacija ar mechanizmo nusidėvėjimas. Net ir pažeidus koduotuvą, osciloskopas veikia teisingai.

Įtraukta

• FNIRSI 1014D 2-in-1 osciloskopas
• 100 MHz zondas x2
• USB įkroviklis
• Naudotojo vadovas

FNIRSI 1014D 2-in-1 oscilloscope signal generator

FNIRSI 1014D yra kompaktiškas skaitmeninis osciloskopas, sukurtas elektroninių paslaugų, mokslinių tyrimų ir plėtros skyriams, techniniam išsilavinimui ir mėgėjams. Jis leidžia vienu metu analizuoti ir generuoti signalus, žymiai išplečiant taikymo sritis diagnozuojant grandines, testuojant prototipus ar mokantis dirbti su bangomis. Įrenginyje yra du įėjimo kanalai su 1 M impedancija ir jis palaiko 100 MHz juostos plotį esant 1GSa/s mėginių ėmimo dažniui. 7 colių LCD ekranas su 800x480 px raiška palengvina veikimą. Galima automatinė analizė, FFT, X-Y režimas ir žymeklių įrašymas. Taip pat yra 1GB vidinė atmintis, leidžianti saugoti iki 1,000 bangų formų ir 1,000 ekrano nuotraukų, o duomenis lengva eksportuoti į kompiuterį per USB.

Greitas signalų analizavimas

Aukštas 1GSa/s mėginių ėmimo dažnis ir 100 MHz juostos plotis leidžia detaliai analizuoti analoginius ir skaitmeninius signalus. Tai leidžia įrenginiui užfiksuoti net trumpalaikes anomalijas bangos formoje. Iššaukimo režimai apima Auto, Single ir Normal, leidžiančius įrenginiui užfiksuoti tiek trukdžių impulsus, tiek įprastus analoginius signalus, tokius kaip sinusoidai.

Integruotas DDS generatorius

Integruotas DDS signalų generatorius palaiko 14 standartinių bangų formų (įskaitant sinusoidą, stačiakampį, pjūklą, trikampį), su tiksliu dažnio reguliavimu 1 Hz žingsniais. Naudojamas sprendimas leidžia generuoti signalus su tiksliomis parametrais testavimui ir modeliavimui. Išėjimo dažnio diapazonas siekia iki 10 MHz (sinusoidui), leidžiantis testuoti platų elektroninių ir signalų grandinių spektrą.

Bangos formos užfiksavimo funkcija

Užfiksavimo išėjimo funkcija leidžia išsaugoti dalį ar visą faktinę bangos formą iš osciloskopo kaip generatoriaus išėjimo signalą. Galimybė saugoti iki 1,000 pritaikytų signalų padidina testavimo ir analizės lankstumą. Šis sprendimas išskiria FNIRSI 1014D iš klasikinių atsitiktinių generatorių, kurie remiasi tik rankiniu signalo reguliavimu.

Perkrovos apsauga

Integruotas aukštos įtampos apsaugos modulis leidžia įrenginiui saugiai matuoti signalus iki 400V (su x10 zonde), sumažinant riziką sugadinti įrenginį matuojant tinklo maitinimo sistemose. Apsaugos funkcija veikia automatiškai, todėl atsitiktinis zondų naudojimas be perjungimo į x10 nesukelia rizikos sugadinti įrangą.

Aukšta skaitomumo ekranas

7 colių TFT spalvotas ekranas su 800x480 pikselių raiška suteikia aiškų bangų formų vaizdavimą. Automatinis režimas ir intuityvi sąsaja leidžia greitai gauti signalo vaizdą be rankinio reguliavimo. Dėl intelektualaus aptikimo algoritmo įrenginys automatiškai reguliuoja iššaukimo lygį net ir bangoms su keliais nuolydžiais arba vadinamuoju mirusiuoju zonu. Tokia sprendimas taupo laiką ir išvengia interpretacijos klaidų. Osciloskopas gali saugoti iki 1,000 ekrano nuotraukų ir 1,000 bangų formų savo 1GB vidinėje atmintyje. Duomenis galima peržiūrėti kaip miniatiūras, kas palengvina greitą peržiūrą ir pasirinkimą. Sąsaja leidžia vartotojams priartinti, ištrinti ir eksportuoti įrašus neišėjus iš peržiūros režimo.

Signalo analizės funkcijos

Integruota FFT funkcija ir X-Y bangos formos rodymo režimas leidžia analizuoti harmonikas ir palyginti dviejų signalų amplitudes bei fazės poslinkius. Tai naudingi įrankiai elektroninių grandinių diagnostikai. Be to, rankinio žymeklio matavimo režimas leidžia nuskaityti piką ir dažnį be poreikio perskaičiuoti mastelį, kas padidina analizės tikslumą net ir iškraipytose bangose. Įrenginys naudoja specialų algoritmą, kad iššifruotų dialo signalą, pašalindamas klaidingų rodmenų problemą, kurią sukelia oksidacija ar mechanizmo nusidėvėjimas. Net ir pažeidus koduotuvą, osciloskopas veikia teisingai.

Į komplektą įeina

• FNIRSI 1014D 2-in-1 osciloskopas
• 100 MHz zondas x2
• USB įkroviklis
• Naudotojo vadovas
