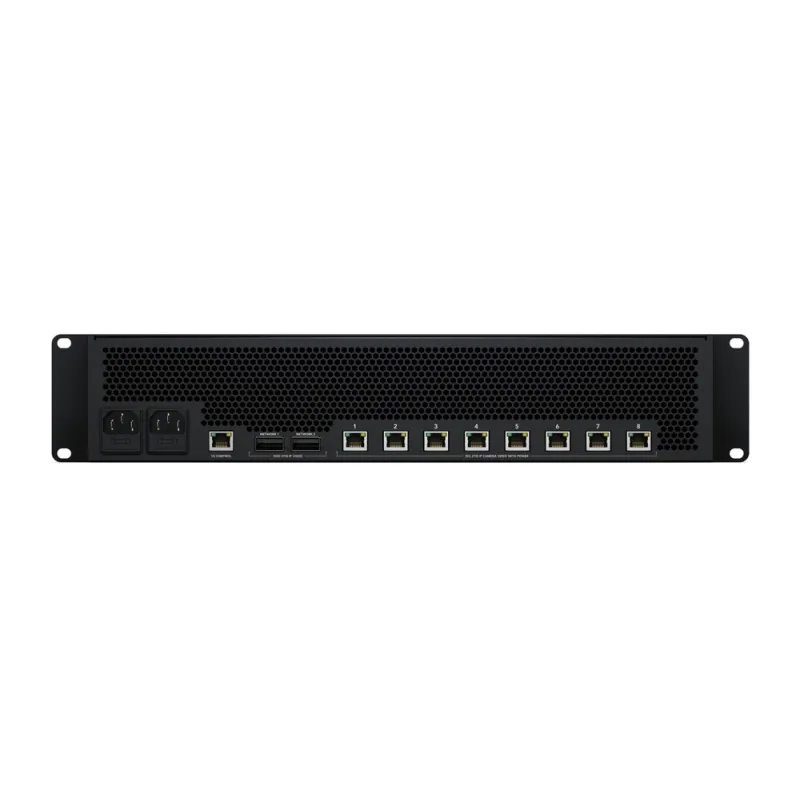

Blackmagic Design Blackmagic StudioBridge 10G PWR

Blackmagic StudioBridge 10G PWR

Blackmagic StudioBridge 10G PWR leidžia klientams prijungti 8 atskirus 10G Ethernet SMPTE-2110 ryšius prie modernių 100G sistemų su SMPTE-2022-7 redundancija. Tai reiškia, kad iki 8 atskirų kamerų ar konverterių gali būti integruoti į IP vaizdo sistemą per 100G Ethernet.

Jei 10G Ethernet įrenginiai naudoja vieną ryšį, Blackmagic StudioBridge 10G PWR taip pat juos prijungia prie dviejų 100G Ethernet nuorodų, kad būtų užtikrinta redundantiška transliacijos sistema. Be to, šis konverteris turi keturis atskirus vidinius maitinimo šaltinius, leidžiančius kiekvienam 10G Ethernet prievadui tiekti 90W PoE++ galios.

Blackmagic StudioBridge 10G PWR sukurtas prijungti pigesnius vieno prievado 10G Ethernet SMPTE-2110 įrenginius prie aukštos klasės redundantiškų 100G Ethernet sistemų. Jis konvertuoja ir agreguoja 8 kanalus 10G Ethernet į redundantišką porą 100G Ethernet ryšių. Tai reiškia, kad klientai gali prijungti 8 atskirus 10G Ethernet Ultra HD įrenginius. Kiekvienas 10G Ethernet prievadas suteikia iki 90W PoE++ galios, leidžiančios tokiems įrenginiams kaip konverteriai ar kameros būti maitinamiems tiesiogiai per Ethernet.

Blackmagic 2110 IP produktai atitinka SMPTE-2110 standartą, kuris apibrėžia 10 bitų vaizdo, garso ir papildomų duomenų perdavimą, sinchronizaciją ir aprašymą valdomose IP transliacijos tinkluose. Jie gali sinchronizuoti SDI įėjimus su bendru PTP laikrodžiu, arba išorinės įrangos valdymui gali būti naudojamas PTP laikrodžio generuojamas referencinis signalas.

Visi Blackmagic SMPTE-2110 produktai su 100G Ethernet, taip pat kai kurie 10G modeliai, turi du atskirus Ethernet prievadus, kad palaikytų redundanciją. SMPTE-2110 redundancija siunčia dvi identiškas vaizdo ir garso kopijas per dvi atskiras tinklo kelias. Tai veikia dar geriau, kai redundantiški prievadai prijungti prie dviejų skirtingų jungiklių. Ši technologija vadinama SMPTE 2022-7 Bešuviu Apsauginiu Perjungimu. Ji palygina atvykstančius RTP paketus abiejuose ryšiuose pagal sekos numerius ir tada atkuriama tobulas vaizdo kadras iš paketo, kuris atvyksta pirmas. Perjungimas vyksta realiuoju laiku ir visiškai bešuviu būdu, todėl nėra kadrų praradimo ar garso klaidų.

Blackmagic StudioBridge 10G PWR savybės

• Prijungia 8 10G Ethernet ryšius prie redundantiškų 100G Ethernet sistemų
• Redundantiškas 100G Ethernet visapusiškam SMPTE-2022-7 suderinamumui
• Palaiko 90W PoE++ galios tiekimą kiekviename 10G Ethernet prievade
• Specialus NMOS ryšys IP šaltinių maršrutizavimui
• 2RU montavimo dizainas su priekinio-į-atgal aušinimu
• Priekinis LCD vaizdo įėjimų ir išėjimų stebėjimui
• Priekinis garsiakalbio ir ausinių išėjimas garso stebėjimui
• Dvi redundantiškos AC maitinimo šaltiniai transliacijos patikimumui
• 13 populiarių kalbų lokalizacija tarptautiniam naudojimui
