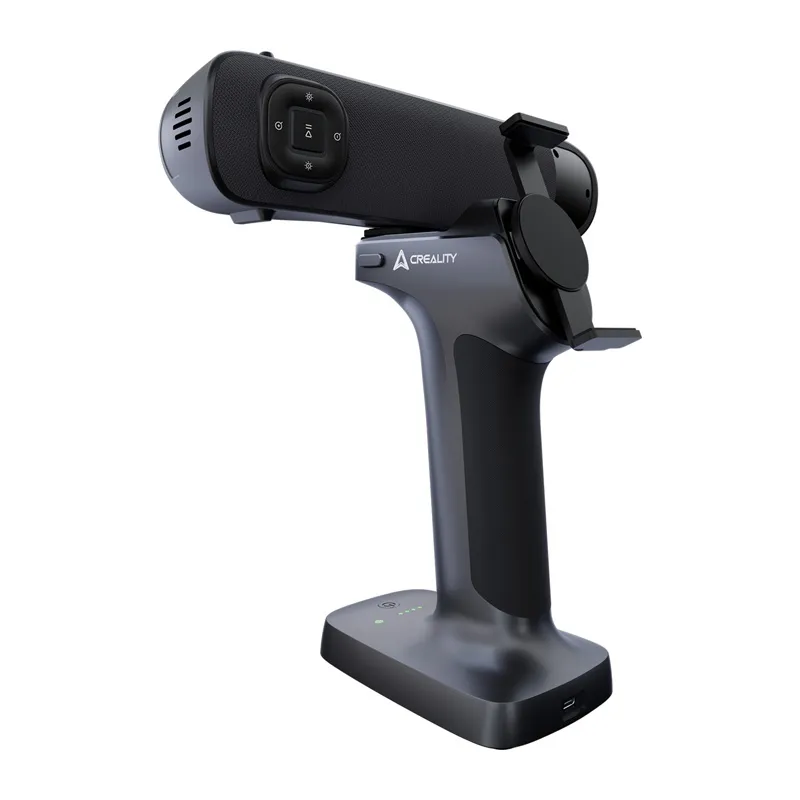

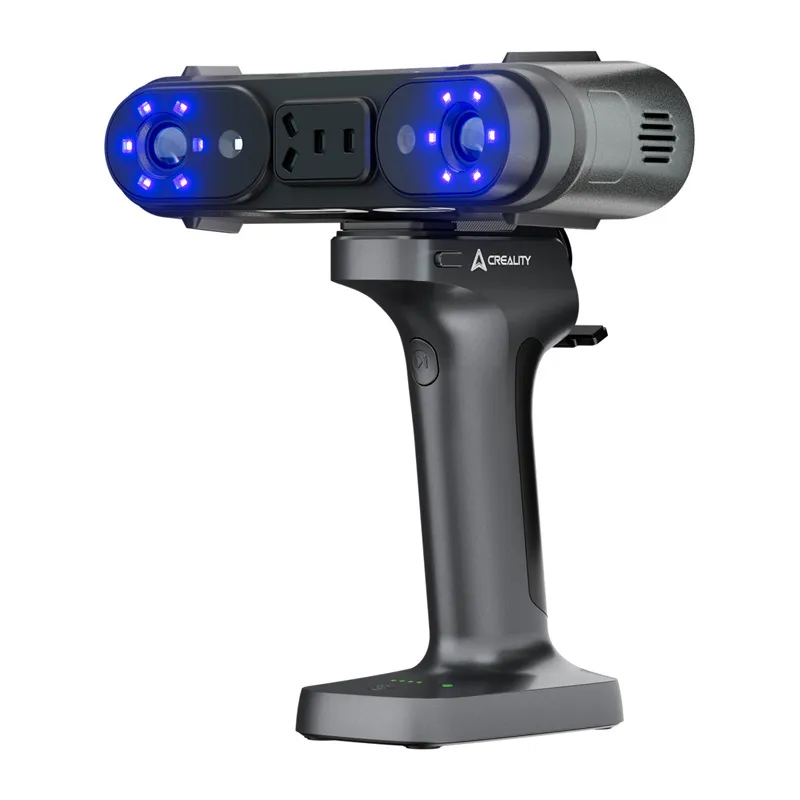

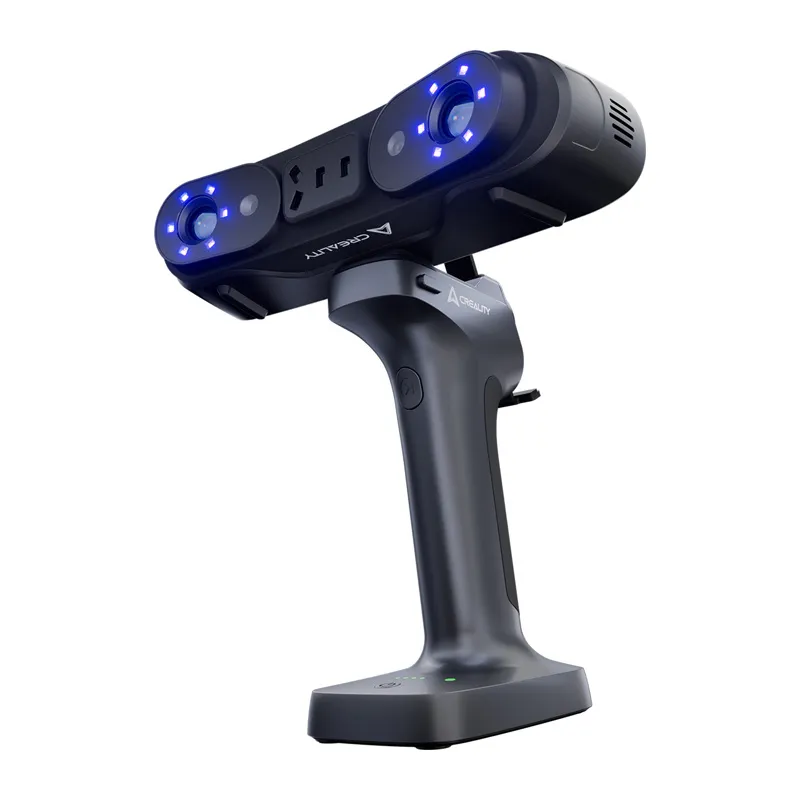

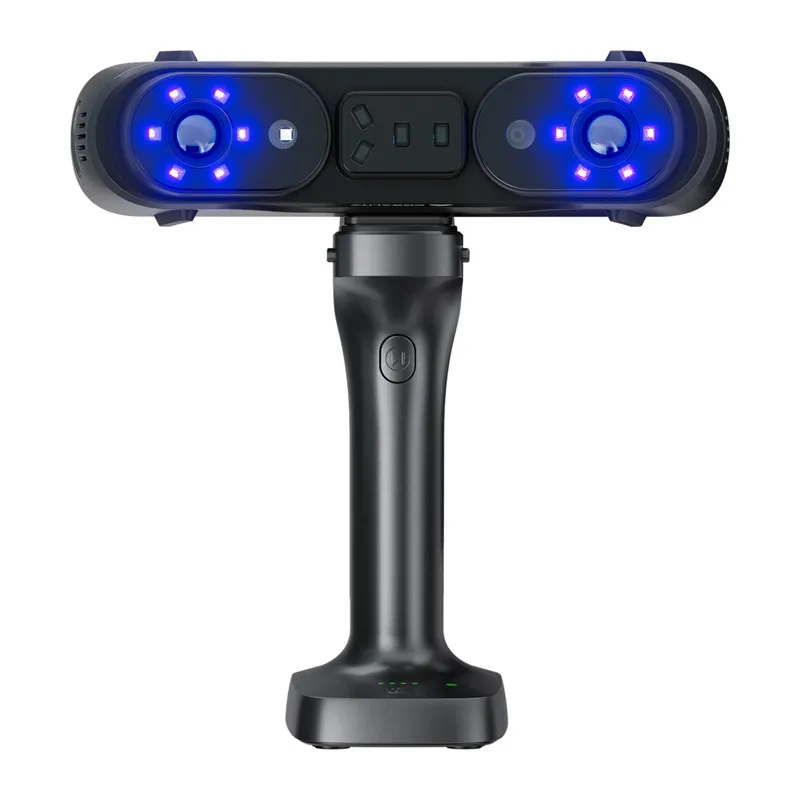

Creality Sermoon X1 3D skeneris

Creality Sermoon X1 3D skeneris

Creality Sermoon X1 3D skeneris sukurtas profesionalams, inžinieriams, dizaineriams ir atvirkštinio inžinerijos specialistams, kuriems reikalingas itin tikslus realių objektų skaitmeninis atkūrimas. Jis suteikia tikslius 3D duomenis su įvairiais darbo režimais, todėl yra idealus pramoninėms ir dizaino programoms, kur detalumas ir efektyvumas yra svarbūs.

Aukštas tikslumas ir stabilumas

Skeneris pasižymi aukšto tikslumo sistema, pasiekiančia iki 0,02 mm tikslumą. Integruota mastelio fotogrametrija užtikrina tūrinį tikslumą iki 0,02 mm + 0,03 mm/m, leidžiant tiksliai atkurti objekto formas ir matmenis, kas yra būtina kokybės kontrolei, CAD dizainui ir atvirkštiniam inžinerijai.

Platus darbo laukas

Patentiniai optimizavimo algoritmai leidžia didelį skenavimo lauką, sumažinant žymeklių poreikį ir pagreitindami skenavimo procesą. Linijinio lazerio režimu maksimalus matymo laukas yra 650 x 531 mm, o infraraudonųjų spindulių režimu – iki 1300 x 935 mm. Hibridinė sistema, derinanti mėlyno lazerio linijas ir struktūruotą infraraudoną šviesą, palaiko skenavimo dydžius nuo 5 x 5 x 5 mm iki 4000 x 4000 x 4000 mm.

Išsamios skenavimo galimybės

Vieno lazerio gilaus skylės skenavimo režimas leidžia fiksuoti 3D duomenis iš sunkiai pasiekiamų vietų, tokių kaip gilios skylės, siauri tarpai ir įdubos, palaikant gylio ir skersmens santykį iki 61. Skeneris turi Qualcomm ISP lustą, 2 MP pilno spalvų RGB kamerą ir papildomą apšvietimą, užtikrinantį turtingas, realistiškas tekstūras.

Universalūs darbo režimai

• Vienos lazerio linijos režimas gilioms ir siaurų erdvių skenavimui
• NIR režimas su struktūruota šviesa didelių objektų skenavimui be žymeklių
• Septyni lygiagretūs lazerio linijų režimas detaliam techniniam paviršių skenavimui
• Trysšimt keturios susikertančios lazerio linijos greitam vidutinių ir didelių objektų skenavimui

Efektyvus ir greitas skenavimas

X1 pasiekia iki 90 kadrų per sekundę skenavimo greitį, fiksuodamas milijonus matavimų per sekundę. Wi-Fi 6 technologija leidžia greitai ir be laidų skenuoti su puikiu baterijos veikimo laiku, suteikiant lankstumą naudoti įvairiose aplinkose.

Kompaktiškas ir patvarus dizainas

Pagamintas iš CNC apdirbto metalo optoelektroninio korpuso ir objektyvo laikiklio, skeneris sveria tik 530 g ir matmenys yra 216 x 74 x 51 mm. Mechaninė užrakinimo sistema pašalina laisvumą, gerindama pakartojamumą ir tikslumą. Aukštos stiprumo medžiagos suteikia standumą ir atsparumą vibracijoms, užtikrinant stabilų ir patikimą skenavimą net ir sudėtingomis sąlygomis.

Programinės įrangos suderinamumas

Suderinamas su CrealityScan 4.0 programine įranga, skeneris palaiko skenų importavimą, apdorojimą ir eksportavimą STL, OBJ ir PLY formatais. Intuityvi sąsaja ir automatinis taškų registravimas palengvina sudėtingų 3D modelių paruošimą CAD/CAM programoms.

Patikimas veikimas įvairiomis sąlygomis

Įrenginys efektyviai veikia dirbtuvėse ir lauke, toleruodamas iki 100 000 liuksų šviesos intensyvumą 34 kryžminių linijų režimu. Gali skenuoti juodus ir metalinius paviršius be matavimo purškalų, didindamas greitį ir patogumą, ypač dirbant lauke.

Protinga stabilizavimo sistema

Dirbtiniu intelektu valdomas temperatūros kompensacijos algoritmas ir šilumos valdymo sistema palaiko stabilų išėjimą ilgalaikio naudojimo metu. One-Shot 3D vaizdavimo technologija gerina objekto sekimo stabilumą, mažindama kadrų praradimą ir duomenų klaidas, kurias sukelia vibracijos ar judesiai.

Komplekte

• Skenerio blokas
• Aukšto tikslumo stiklinė kalibravimo plokštė
• Dvi matavimo skalės
• Maitinimo adapteris ir Type-C maitinimo adapteris
• USB 3.0 laidas (Type-C į Type-A)
• Duomenų ir įkrovimo laidai
• Atspindinčių žymeklių taškai (D6 mm x 40 lapų, D3 mm x 40 lapų)
• Rankiniu būdu suveržiamas greito atleidimo laikiklis
• Magnetinis telefono laikiklis
• Wi-Fi 6 adapteris
• Valymo skuduras
• Galvos juosta
• Atsparus vandeniui nešimo dėklas
• Naudotojo vadovas

Bendrosios specifikacijos

• Gamintojas: Creality
• Modelis: Sermoon X1
• Skenavimo režimai: Gilių skylių, detalus, greitas, be žymeklių skenavimas
• Žymeklių atpažinimas: 12 mėlynų LED
• Lazerio saugos klasė: II (akių saugus)
• Svoris: 530 g
• Matmenys: 216 x 74 x 51 mm
• Mechaninė konstrukcija: CNC integruotas optoelektroninis laikiklis ir objektyvo pagrindas su mechaniniu užraktu
• Kalibravimo plokštė: Aukšto tikslumo stiklinė
• Belaidis veikimas: Palaikomas
• Kompiuterio reikalavimai: Windows i7-Gen10 ar naujesnis, Nvidia GPU (8 GB VRAM), 32 GB RAM; minimalus i7-Gen7, Nvidia GPU (6 GB VRAM), 16 GB RAM; macOS M1/M2/M3/M4 su 16 GB RAM
• Sąsaja: USB 3.0
• Maitinimo įtampa: 12 V, 3 A
• Darbinė temperatūra: nuo -10°C iki 40°C
• Darbinė drėgmė: 10-90% RH
• Certifikatai: CE, RoHS, REACH, WEEE, FDA, FCC, UL, IC, RCM, PSE, SRRC, GB 4943.1

Vienos linijos skenavimo režimas

• Tikslumas: iki 0,02 mm
• Tūrinis tikslumas: 0,02 mm + 0,03-0,04 mm/m (su skalė)
• Skenavimo greitis: 84 000 matavimų per sekundę, iki 90 kadrų per sekundę
• 3D raiška: 0,05-2 mm
• Fotogrametrija: palaikoma su 2x magnetine anglies pluošto skalė
• Minimalus skenavimo tūris: 5 x 5 x 5 mm
• Vieno užfiksavimo diapazonas: 215 x 167 mm iki 650 x 531 mm
• Darbinis atstumas: 200-600 mm
• Spalvų žemėlapis: palaikomas
• Lyginimo režimai: Žymeklis / Globalus žymeklis
• Papildomas apšvietimas: 12 baltų LED
• Lauko skenavimas: iki 100 000 liuksų

7 lygiagrečių lazerio linijų režimas

• Tikslumas: iki 0,02 mm
• Tūrinis tikslumas: 0,02 mm + 0,03-0,04 mm/m (su skalė)
• Skenavimo greitis: 756 000 matavimų per sekundę, iki 90 kadrų per sekundę
• 3D raiška: 0,05-2 mm
• Fotogrametrija: palaikoma su 2x magnetine anglies pluošto skalė
• Minimalus skenavimo tūris: 5 x 5 x 5 mm
• Vieno užfiksavimo diapazonas: 215 x 167 mm iki 650 x 531 mm
• Darbinis atstumas: 150-400 mm
• Spalvų žemėlapis: palaikomas
• Lyginimo režimai: Žymeklis / Globalus žymeklis
• Papildomas apšvietimas: 12 baltų LED
• Lauko skenavimas: iki 50 000 liuksų

34 susikertančių lazerio linijų režimas

• Tikslumas: iki 0,02 mm
• Tūrinis tikslumas: 0,02 mm + 0,03-0,04 mm/m (su skalė)
• Skenavimo greitis: 1 734 000 matavimų per sekundę, iki 85 kadrų per sekundę
• 3D raiška: 0,05-2 mm
• Fotogrametrija: palaikoma su 2x magnetine anglies pluošto skalė
• Minimalus skenavimo tūris: 5 x 5 x 5 mm
• Vieno užfiksavimo diapazonas: 215 x 167 mm iki 650 x 531 mm
• Darbinis atstumas: 200-600 mm
• Spalvų žemėlapis: palaikomas
• Lyginimo režimai: Žymeklis / Globalus žymeklis
• Papildomas apšvietimas: 12 baltų LED
• Lauko skenavimas: iki 100 000 liuksų

Be žymeklių skenavimas (NIR režimas)

• Tikslumas: iki 0,05 mm
• Tūrinis tikslumas: 0,05 mm + 0,1 mm/m
• Skenavimo greitis: 5 000 000 matavimų per sekundę, iki 30 kadrų per sekundę
• 3D raiška: 0,1-2 mm
• Fotogrametrija: palaikoma su 2x magnetine anglies pluošto skalė
• Minimalus skenavimo tūris: 150 x 150 x 150 mm
• Vieno užfiksavimo diapazonas: 650 x 531 mm prie 600 mm; 1300 x 935 mm prie 1200 mm
• Darbinis atstumas: 170-1200 mm
• Spalvų žemėlapis: palaikomas
• Lyginimo režimai: Žymeklis / Globalus žymeklis / Geometrija / Tekstūra
• Papildomas apšvietimas: 12 baltų LED
• Lauko skenavimas: iki 30 000 liuksų
