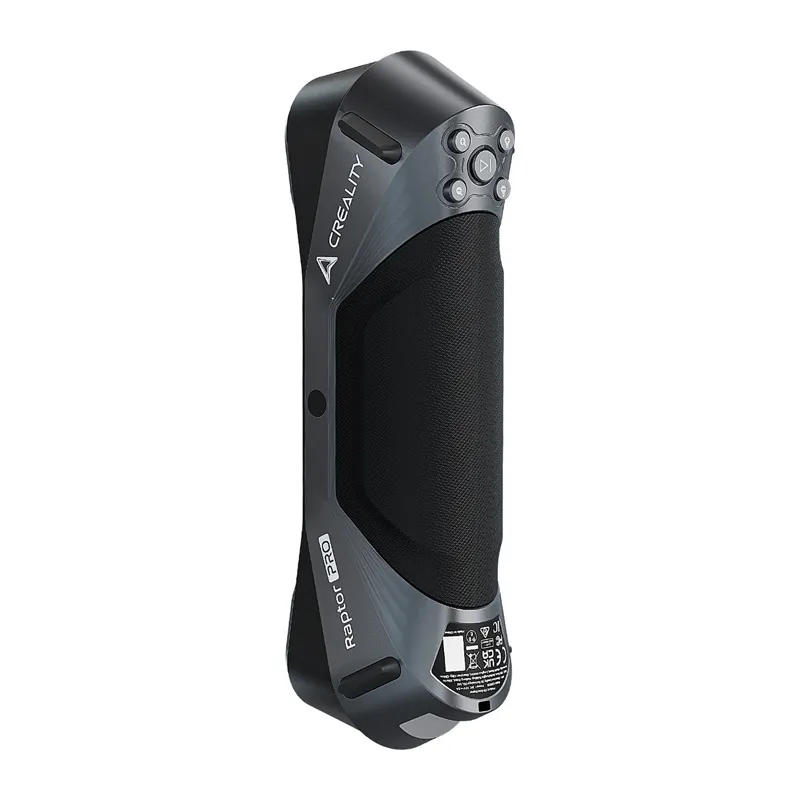

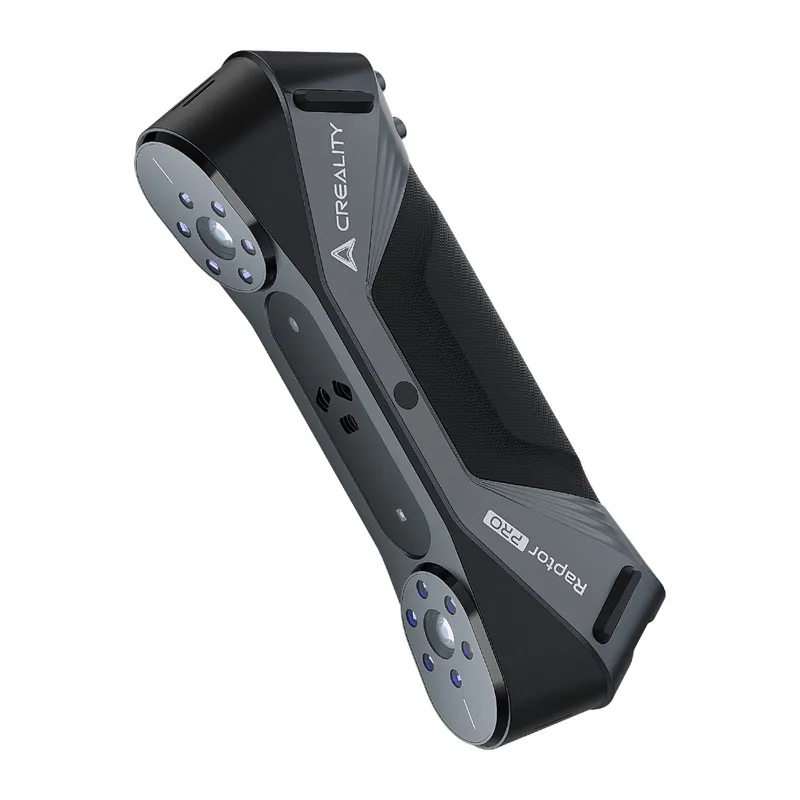

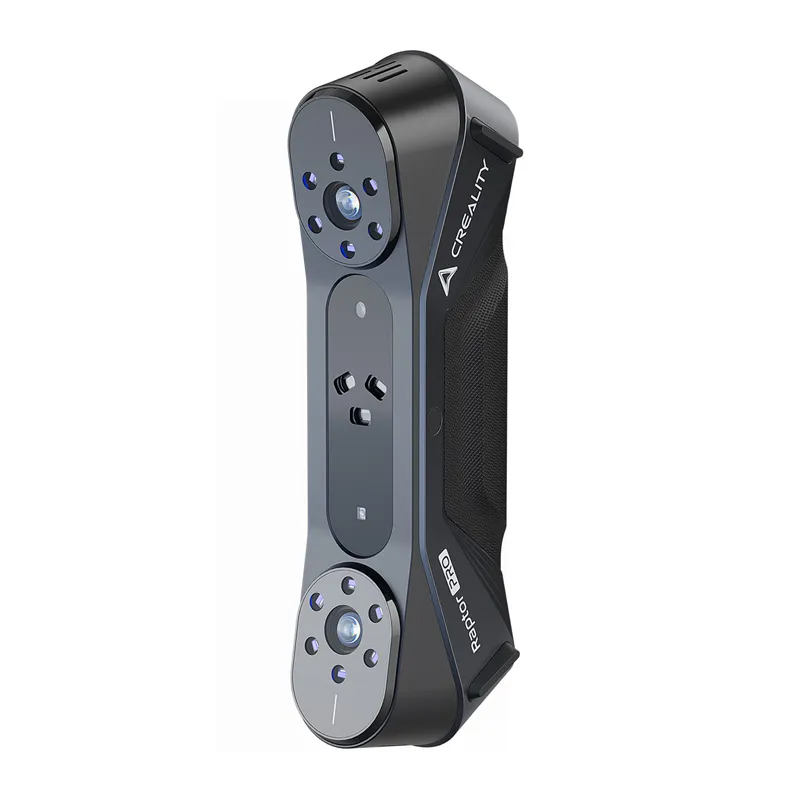

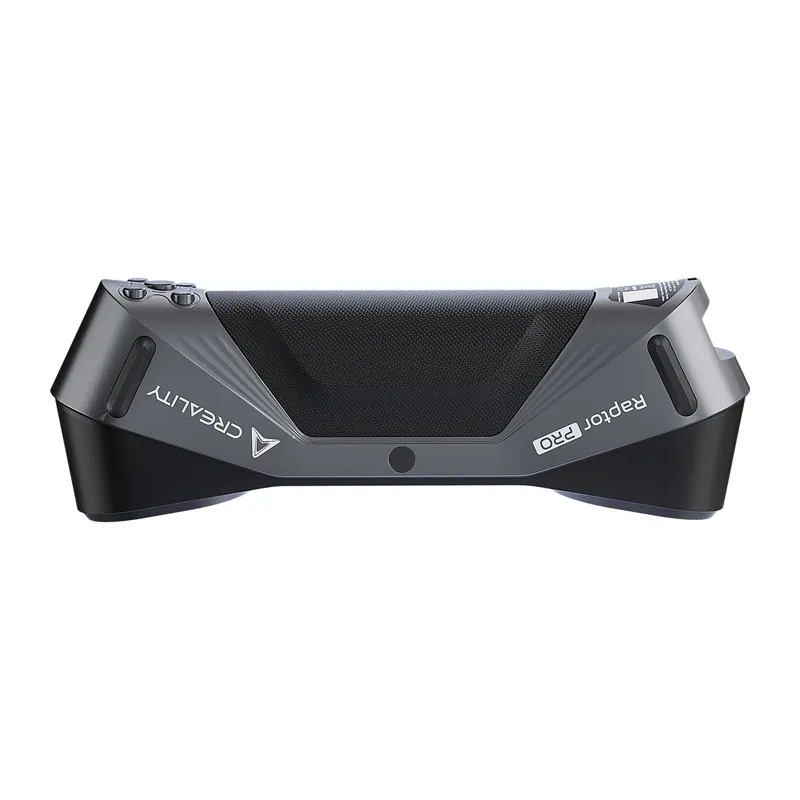

Creality CR-Scan Raptor Pro 3D scanner

Creality CR-Scan Raptor Pro 3D skeneris

CR-Scan Raptor Pro 3D skeneris yra pažangus matavimo įrankis, sukurtas profesionalioms inžinerijos, automobilių, pramonės ir dizaino programoms. Jis sujungia tris skenavimo technologijas: mėlynas lazerines linijas, artimąjį infraraudonųjų spindulių (NIR) struktūrinį šviesą ir pilno spalvų RGB užfiksavimą, siūlydamas išskirtinį tikslumą, didelį greitį ir didžiulį lankstumą. Šis sprendimas buvo sukurtas Creality, kad atitiktų vartotojų, tikinčių patikimu 3D duomenų nuskaitymu be nereikalingų apribojimų, lūkesčius.

Dviguba mėlyno lazerio sistema

CR-Scan Raptor Pro yra aprūpintas dviem mėlyno šviesos skenavimo režimais, kuriuos galima lengvai perjungti veikimo metu. 22 kryžminės lazerinės linijos užtikrina plačią teritoriją ir leidžia greitai skenuoti vidutinio ir didelio dydžio objektus, sumažinant praeinamų kartojimų skaičių. Tuo tarpu 7 paralelinės lazerinės linijos, kiekviena tik 0.1 mm storio, skirtos skenuoti fragmentus, kuriems reikia maksimalaus detalumo, idealiai tinka aštrių kraštų ir smulkių detalių užfiksavimui.

Universalumas ir skenavimo komfortas, dėka NIR

Artimojo infraraudonųjų spindulių (NIR) struktūrinės šviesos technologija leidžia skenuoti greičiu iki 30 kadrų per sekundę ir idealiai tinka įvairios geometrijos objektams. NIR šviesos ir mėlynų lazerinių linijų derinys leidžia skenuoti daiktus, kurių dydžiai svyruoja nuo 5 x 5 x 5 mm iki 4000 x 4000 x 4000 mm, apimant viską nuo mažų techninių komponentų iki didelių pramoninių dalių, formų, automobilių dalių ir net visų žmogaus figūrų.

Profesionalus tūrinis tikslumas

CR-Scan Raptor Pro siūlo tūrinį tikslumą 0.02 mm + 0.08 mm/m, todėl jis tinka užduotims, kurioms reikalingas didelis matavimo tikslumas. Temperatūros kompensavimo algoritmas užtikrina stabilų veikimą ir pakartojamus rezultatus net ilgų skenavimo sesijų metu. Su našumu iki 660,000 taškų per sekundę ir skenavimo dažniu iki 60 kadrų per sekundę darbas su skeneriu yra sklandus, greitas ir ypač efektyvus, net ir su dideliais objektais.

Skenavimas be žymeklių ir purškimo

Dėl 3D vaizdavimo technologijos su taškų atitikimu skeneris leidžia skenuoti be žymeklių, skirta geometriškai turtingiems objektams. Be to, įrenginys išsiskiria labai dideliu medžiagų pritaikomumu; jis leidžia skenuoti juodas ir metalines paviršius be matinimo purškimo, kas žymiai sumažina laiką, reikalingą objekto paruošimui, ir supaprastina visą procesą.

Greitas ir tikslus žmonių skenavimas

Specialus Veido ir Kūno režimas naudoja specialų veido žemėlapiavimo algoritmą, kuris tiksliai atkartoja detales ir palengvina plaukų skenavimą. Pilną žmogaus kūno skenavimą galima atlikti vos per 2 minutes, todėl Raptor Pro yra puikus įrankis medicinos, ergonomikos, drabužių ir dizaino programoms.

Stabilumas ir atsparumas visomis sąlygomis

One-Shot 3D vaizdavimo technologija suteikia natūralią vaizdo stabilizaciją ir sumažina sekimo praradimo riziką rankiniu skenavimu. Greito atstatymo funkcija dar labiau pagerina veikimo sklandumą. Mėlynas lazeris yra labai atsparus aplinkos šviesai, leidžiantis lauko skenavimą iki 50,000 luksų 7 linijų režimu ir iki 100,000 luksų 22 kryžminės linijos režimu. Žiedinė šviesos indikatorius, fiziniai valdymo mygtukai ir neslystantis korpusas daro skenerį greitai ir intuityviai naudojamą. Be to, nuimamas kaklo diržas padidina saugumą rankiniu skenavimu ir mobilioms programoms.

Pažangi optika ir 3D kamera

Vaizdavimo sistemos pagrindą sudaro 2.3 MP 3D kamera, aprūpinta mažu iškraipymu (<5), 20 mm gylio lauku ir 9 elementų stiklo konstrukcija. Metalinė vamzdis ir objektyvo laikiklis užtikrina mechaninį stabilumą ir ilgaamžiškumą, todėl gaunama išskirtinė geometrinių duomenų kokybė. Integruota RGB kamera leidžia 24 bitų pilno spalvų skenavimą visuose veikimo režimuose. Mėlyna šviesa užtikrina apšvietimą lazerinio skenavimo metu, o balta šviesa padidina spalvų tekstūrų ryškumą ir skaitomumą, užtikrindama realistišką paviršiaus reprodukciją.

Profesionali CrealityScan programinė įranga

CrealityScan programinė įranga sukurta maksimaliam naudojimo patogumui. Ji siūlo aiškias pamokas pradedantiesiems, vieno paspaudimo modelių apdorojimą, pažangius redagavimo įrankius ir efektyvų taškų debesų ir tinklo duomenų valdymą. Duomenis iš skenerio galima tiesiogiai importuoti į pirmaujančias inspekcijos ir dizaino programas, tokias kaip Geomagic Control X, Geomagic Design X ir Verisurf Inspect. Vieno paspaudimo integracija žymiai supaprastina kokybės kontrolę, atvirkštinį inžineriją, CAD dizainą ir modelių paruošimą tolesniam apdorojimui arba 3D spausdinimui.

Įtrauktas

• skeneris
• USB 3.0 duomenų perdavimo kabelis (Type-C/Type-A)
• maitinimo adapteris
• adapteris
• aukštos tikslumo stiklo kalibravimo plokštė
• atspindinčios žymės (D6mm, D3mm)
• kaklo diržas
• USB-C adapteris
• valymo šluostė
• vandeniui atspari dėžė
• vartotojo vadovas

Bendros charakteristikos

• Gamintojas Creality
• Modelis Raptor Pro
• Suderinamos operacinės sistemos Windows 10/11 (64 bitų) i7-Gen10 ir naujesnės, Nvidia vaizdo plokštė (8 GB vaizdo atminties ir daugiau), 32 GB atminties ir daugiau; Minimalūs reikalavimai i7-Gen7, Nvidia vaizdo plokštė (6 GB vaizdo atminties), 16 GB atminties; macOS 11.7.7 ir naujesnės, Apple M1/M2/M3 serijos procesoriai; RAM 16 GB ir daugiau
• Belaidė skenavimas Palaikoma kartu su belaidžiais skenavimo priedais
• Svoris 405 g
• Matmenys 215 mm x 50 mm x 74 mm
• Prievadas Type-C/USB3.0
• Maitinimas 12V 2A
• Formatas OBJ/STL/PLY/ASC
• IMU Palaikoma

7 paralelinių mėlynų lazerių linijų režimas

• Tikslumas Iki 0.02mm
• Tūrinis tikslumas 0.02mm+0.08mm/m
• Skenavimo greitis 420,000 matavimų per sekundę
• 3D rezoliucija 0.05-2mm
• Skenavimo greitis, iki Iki 60 kadrų per sekundę
• Min. skenavimo tūris 5mm x 5mm x 5mm
• Vienkartinio užfiksavimo diapazonas 270mm x 170mm prie 300mm
• Darbo atstumas 160mm-400mm
• Spalvų žemėlapis Palaikoma
• Lygiavimo režimas Žymeklis
• 3D vaizdavimo kameros rezoliucija 1920 x 1200
• Spalvota papildoma šviesa 12 baltų LED
• Lauko skenavimas 50,000 luksų

22 kertančių mėlynų lazerių linijų režimas

• Tikslumas Iki 0.02mm
• Tūrinis tikslumas 0.02mm+0.08mm/m
• Skenavimo greitis 660,000 matavimų per sekundę
• 3D rezoliucija 0.05-2mm
• Skenavimo greitis, iki Iki 60 kadrų per sekundę
• Min. skenavimo tūris 5mm x 5mm x 5mm
• Vienkartinio užfiksavimo diapazonas 270mm x 170mm prie 300mm, 341mm x 232mm prie 400mm, 397mm x 290mm prie 500mm
• Darbo atstumas 200-550mm
• Spalvų žemėlapis Palaikoma
• Lygiavimo režimas Žymeklis
• 3D vaizdavimo kameros rezoliucija 1920 x 1200
• Spalvota papildoma šviesa 12 baltų LED
• Lauko skenavimas 100,000 luksų

NIR režimas (artimojo infraraudonųjų spindulių struktūrinė šviesa)

• Tikslumas Iki 0.075 mm
• Tūrinis tikslumas 0.075 mm + 0.1 mm/m
• Skenavimo greitis 3,580,000 matavimų per sekundę
• 3D rezoliucija 0.1-2 mm
• Skenavimo greitis, iki Iki 30 kadrų per sekundę
• Min. skenavimo tūris 150 x 150 x 150mm
• Vienkartinio užfiksavimo diapazonas 630mm x 550mm prie 1000mm
• Darbo atstumas 170-1000mm
• Spalvų žemėlapis Palaikoma
• Lygiavimo režimas Žymeklis/geoemtrija/tekstūra
• 3D vaizdavimo kameros rezoliucija 1920 x 1200
• Spalvota papildoma šviesa 12 baltų LED
• Lauko skenavimas 30,000 luksų
