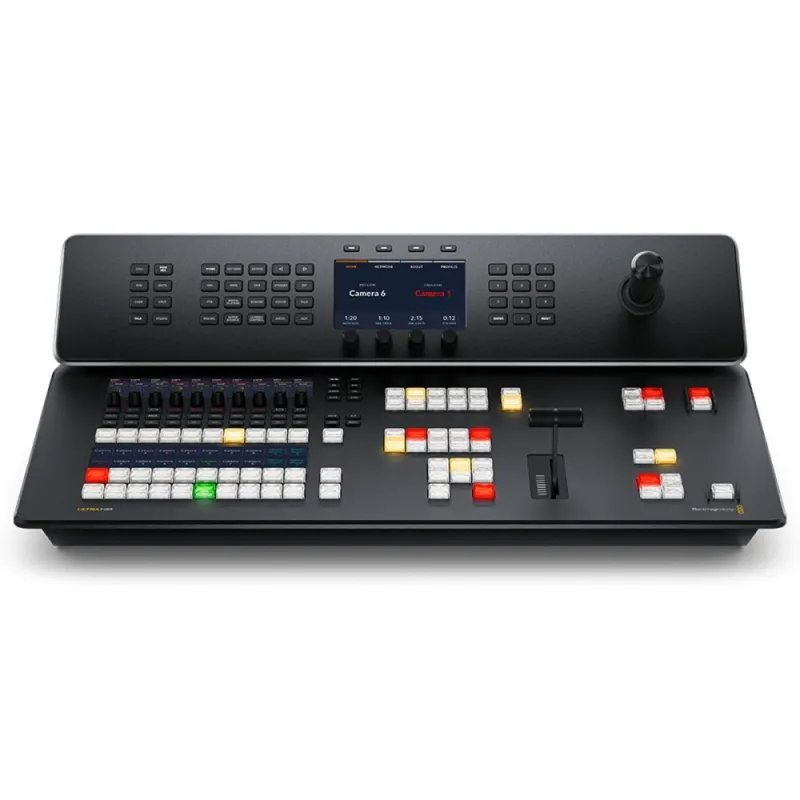

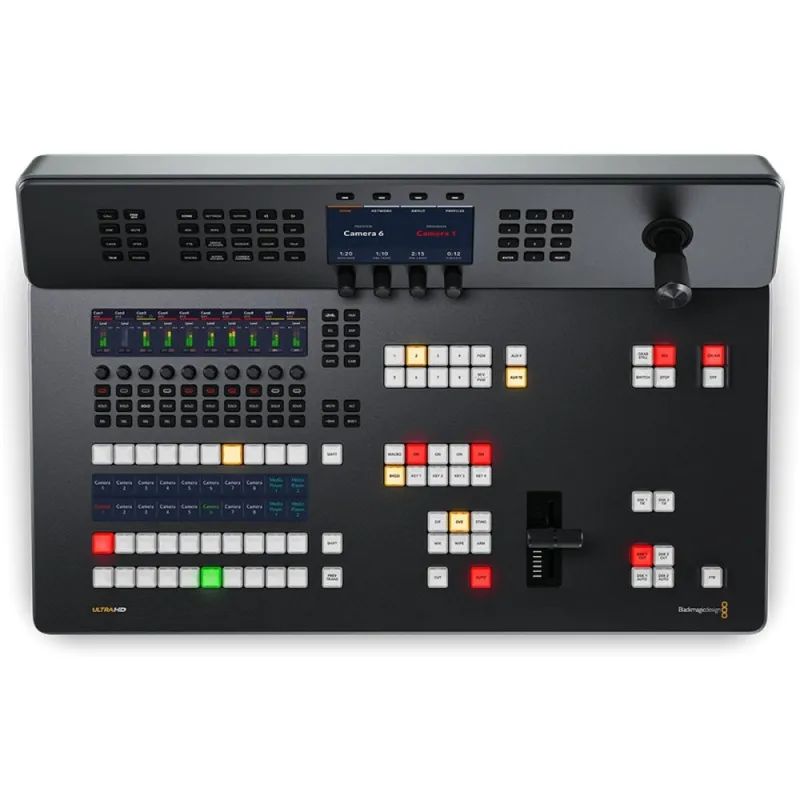

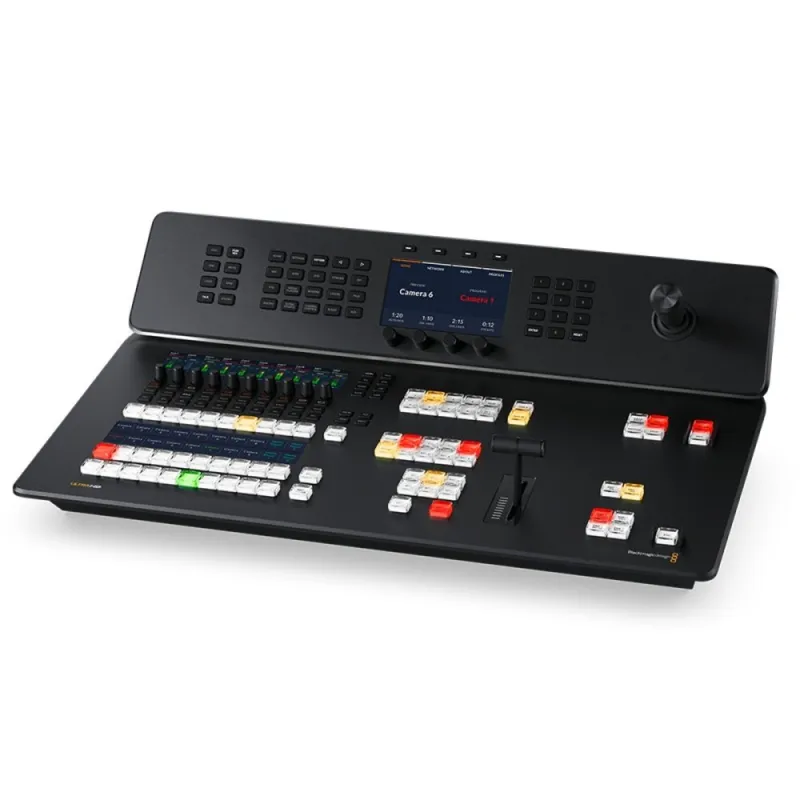

Blackmagic Design ATEM Television Studio 4K8 yra profesionalus tiesioginės transliacijos jungiklis, skirtas Ultra HD transliacijoms, su integruota transliacijos valdymo pultu. Tai pilnai įrengta transliacijų lygio tiesioginės gamybos studija, turinti daugybę pažangių įėjimų, išėjimų ir apdorojimo galimybių.

Jungtys

• SDI vaizdo įėjimai: 8
• SDI vaizdo išėjimai: 12
• SDI dažniai: 1.5G, 3G, 6G, 12G
• HDMI vaizdo išėjimai: 1
• Bendras garso įėjimų skaičius:
  • 2 XLR balansuotam analoginiam garsui
  • 1 BNC MADI skaitmeniniam garsui su 32 kanalais
  • 2 RCA analoginiam stereo garsui
  • 1x 5-pin XLR lizdas talkback sistemai
• Bendras garso išėjimų skaičius:
  • 4x 1/4 colio lizdai analoginiam garsui
  • 1 BNC MADI skaitmeniniam garsui su 64 kanalais (iki 50 aktyvių)
  • 1x 5-pin XLR lizdas talkback sistemai
• SDI garso įėjimai: 4 įterpti garso kanalai visuose SDI įėjimuose
• SDI garso išėjimai: 16 priskiriamų kanalų
• Laiko kodų jungtys: 1 BNC įėjimas, 1 BNC išėjimas
• Referenciniai įėjimai: 1 BNC įėjimas ir 1 BNC išėjimas Tri-Sync arba Black Burst signalams
• Vaizdo įėjimų sinchronizavimas: Galimas visuose 8 įėjimuose
• Kadrų dažnio ir formato keitikliai: Galimi visuose 8 įėjimuose
• SDI pagalbiniai išėjimai: 10
• SDI programos išėjimas: 1
• Webcam išėjimas: 2 USB-C lizdai, palaikantys 720p arba 1080p programos kadrų dažniu
• Multiview monitoriai: 1x 12G-SDI ir 1x HDMI 2.0
• Nuotolinis valdymas: RJ12 jungtis su RS-422 palaikymu
• Valdymo pulto jungtis: Ethernet, tiesioginė arba tinklo jungtis
• Integruotas laiko kodų generatorius: Taip
• Talkback sistema: RJ45 išėjimas išoriniams talkback įrenginiams
• Tally išėjimas: Per Ethernet naudojant Blackmagic Design GPI ir Tally sąsajos įrenginį (neįeina į komplektą)
• Ethernet: 4x RJ45 lizdai su integruotu 10/100/1000/10GBase-T tinklo jungikliu
• Kompiuterio sąsaja: 2 USB-C lizdai, palaikantys USB 2.0 įrašymui, webcam išėjimui, programinės įrangos valdymui, atnaujinimams ir jungiklio prijungimui

Standartai

• HD vaizdo įėjimo standartai: 720p (50, 59.94, 60 Hz), 1080i (50, 59.94, 60 Hz), 1080p (23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz)
• Ultra HD vaizdo įėjimo standartai: 2160p (23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz)
• SDI atitiktis: SMPTE 292M, 296M, 424M, 425M A ir B lygiai, 2081-1, 2081-10, 2082-1, 2082-10
• Vaizdo mėginių ėmimas: 4:2:2
• Spalvų tikslumas: 10 bitų
• Spalvų erdvė: REC 709, REC 2020
• Automatinis SDI perjungimas: Automatinis 1.5G-SDI, A ir B lygio 3G-SDI, 6G-SDI ir 12G-SDI aptikimas

Funkcijos

• Mix/Effect linijos: 1
• Tiesioginiai perjungimai: 10
• Perėjimo perjungimai: 20
• Perjungimo mygtuko tipas: Trispalvė LED indikacija
• Perjungimo mygtuko etiketė: LCD ekranas su 6 eilutėmis po 24 simbolius
• Perėjimo peržiūra: 1
• Šaltinio pasirinkimo magistralė: 1
• Specialūs makro mygtukai: 10 plius 10 su poslinkiu
• Perėjimo tipų mygtukai: 5
• Perėjimo greitis: Nustatomas per LCD meniu
• Keyer mygtukai: 8
• AUX mygtukai: 12
• Fader juosta: 1
• Įrašymo mygtukai: 2
• Transliavimo mygtukai: 2
• DSK perėjimų selektoriai: 6
• Fade mygtukas: 1
• Sistemos LCD ekranai: 1
• Skaitmeninė klaviatūra: 1
• 3 ašių joystickas: 1
• Upstream keyeriai: 4
• Downstream keyeriai: 2
• Pažangūs chroma keyeriai: 4
• SuperSource daugiasluoksnis procesorius: 1
• DVE procesoriai: 2
• Linijiniai/Luma keyeriai: 7
• Perėjimo keyeriai (Stinger/DVE): 1 Stinger, 1 DVE
• Bendras sluoksnių skaičius: 8
• Šablonų generatoriai: 7
• Spalvų generatoriai: 2
• Valdymo pultas: Integruotas valdymo pultas visoms jungiklio funkcijoms ir nustatymams
• Maršrutizavimo langai: 16
• Šaltinio etikečių langai: Taip
• Tally indikatorius: Raudona šviesa rodo programą, žalia – peržiūrą
• Talkback palaikymas: Taip
• n-1 palaikymas: Taip

Pastaba: Šis modelis neturi integruotos SSD atminties. Visos specifikacijos gali keistis; prašome pasitikrinti naujausią gamintojo informaciją dėl detalių.
