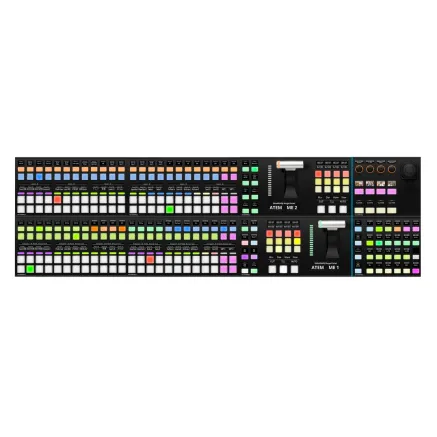

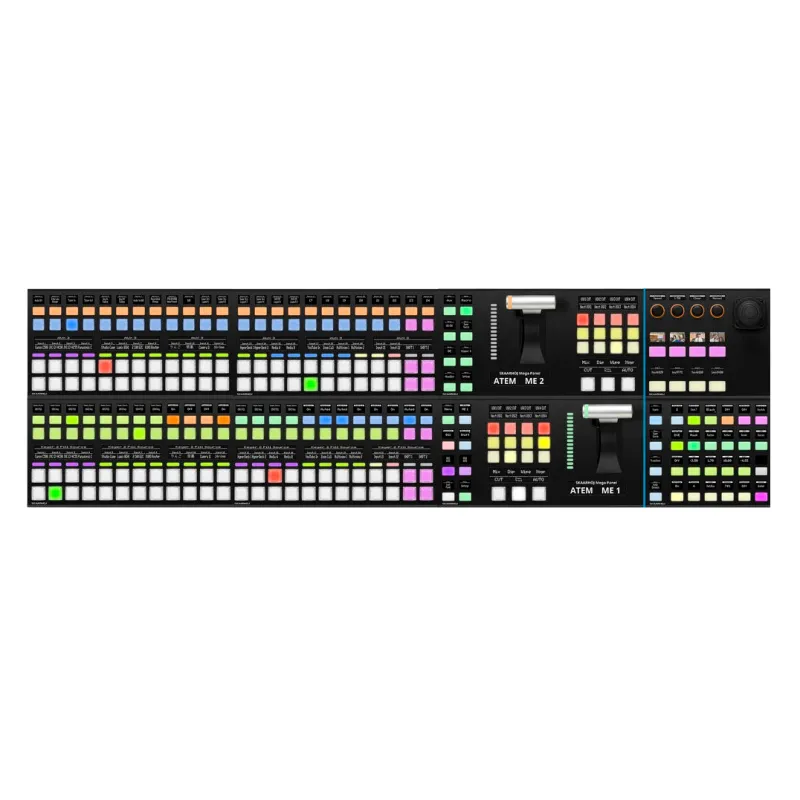

Skaarhoj Mega Panel Cygnus

Apžvalga

SKAARHOJ 2 M/E Mega Panel Cygnus yra modulinė tiesioginės produkcijos valdymo sistema, sukurta profesionalioms transliavimo aplinkoms. Sudaryta iš kelių SKAARHOJ valdymo modulių, ji suteikia visiškai pritaikomą 2 M/E perjungimo paviršių su integruota PTZ, perėjimo ir greito užfiksavimo kontrole, visi sujungti per Gigabit PoE, kad būtų užtikrintas lankstus, tinklu pagrįstas veikimas.

Sistemos funkcijos

SKAARHOJ 2 M/E Mega Panel Cygnus yra aukščiausios klasės modulinė tiesioginio perjungimo konsolė, skirta sudėtingoms transliacijos ir tiesioginės produkcijos darbo srautams. Ji sujungia kelias SKAARHOJ valdymo paviršius į vieningą 2 M/E (Mix/Effect) sistemą, teikdama visiškai pritaikomą gamybos sąsają, kuri gali būti pritaikyta skirtingoms transliavimo aplinkoms. Sistema sudaryta iš tarpusavyje sujungtų modulių, įskaitant T-Block kairįjį ir dešinįjį bloką, Master Key 48 paneles, Quick Shot modulius ir PTZ View valdymo paviršius, visi montuojami ploname, rack tipo korpuse.

Cygnus sistema sukurta lankstumui ir plėtrai. Kiekvienas modulis jungiasi per Gigabit Ethernet su Power over Ethernet (PoE), leidžiančiu tiek energijos, tiek duomenų paskirstymą per vieną tinklo infrastruktūrą. Tai leidžia operatoriams diegti sudėtingus valdymo išdėstymus be perteklinių laidų, tuo pačiu užtikrinant visišką sinchronizaciją tarp visų modulių.

Sistema palaiko pagrindines transliacijos platformas, įskaitant Blackmagic Design ATEM, vMix, NewTek TriCaster, Grass Valley Kairos, Ross Carbonite ir kitas IP pagrindu veikiančias gamybos sistemas. Tai daro ją tinkamą televizijos studijoms, OB furgonams ir hibridinėms IP gamybos aplinkoms.

Modulių funkcijos

• T-Block moduliai siūlo programuojamas 4 krypčių mygtukus, NKK klavišus, OLED ekranus ir T-bar valdymą tiesioginiam perjungimui ir M/E operacijoms.
• Master Key 48 moduliai teikia pažangų perjungimą su RGB matavimu, OLED atsiliepimais ir NKK mygtukų integracija.
• Quick Shot moduliai suteikia greitą prieigą prie programuojamos kontrolės su OLED žymėmis scenoms ar kadrams aktyvuoti.
• PTZ View moduliai teikia specializuotą kamerų valdymą ir pozicionavimo funkcijas.

Kartu šie moduliai sukuria visiškai integruotą gamybos paviršių, galintį apdoroti sudėtingą daugiakamerinį perjungimą, PTZ valdymą, perėjimus ir realaus laiko darbo srautų valdymą.

Techninės specifikacijos

Sistema veikia SKAARHOJ skaarOS platformoje su Blue Pill Inside technologija, leidžiančia gilią pritaikymą, IP pagrindu veikiančią konfigūraciją ir integraciją su išorinėmis valdymo sistemomis. Jos plono korpuso dizainas užtikrina efektyvumą montuojant į rack, išlaikant ergonomišką naudojimą.

• Modulinė 2 M/E tiesioginio perjungimo sistema
• Visiškai pritaikoma multi-panel architektūra
• Palaiko pagrindines transliacijos sistemas (ATEM, vMix, TriCaster, Kairos, Carbonite, AMPP)
• Gigabit Ethernet su Power over Ethernet (PoE)
• Integruota PTZ, perjungimas, perėjimai ir greito užfiksavimo kontrolė
• OLED ekranai ir RGB matavimo atsiliepimai visiems modulams
• NKK profesionalios klasės mygtukai ir programuojamos kontrolės
• skaarOS su Blue Pill Inside architektūra
• Plėtojama sistema su keliais SKAARHOJ moduliais
• Plonas korpusas, skirtas montuoti į rack arba ant stalo

Įtraukti komponentai

• SKAARHOJ 2 M/E Mega Panel Cygnus sistema (modulinė surinkimas)
• Įtrauktas T-Block kairysis modulis
• Įtrauktas T-Block dešinysis modulis
• Įtraukti Master Key 48 moduliai (x4)
• Įtrauktas Quick Shot modulis
• Įtrauktas PTZ View modulis
• Moduliniai rėmo skyriai sistemos surinkimui
• Maitinimo ir Ethernet jungtys per PoE (nėra vienos fiksuotos komplektacijos dėl modulinių savybių)

Papildomos specifikacijos

• Ekranas OLED + RGB LED matavimas
• Jungiamumas Gigabit Ethernet (PoE IEEE 802.3af)
• Maitinimo įvestis 12 V DC / PoE
• Operacinė sistema skaarOS (Blue Pill Inside)
• Valdymo elementai 4 krypčių mygtukai, NKK mygtukai, koduotuvai, T-bar moduliai
• Svoris 2.7 lb / 1240 g (modulių pagrindu sistema skiriasi)
• Korpusas Plonas modulinis rack/stalo sistema
