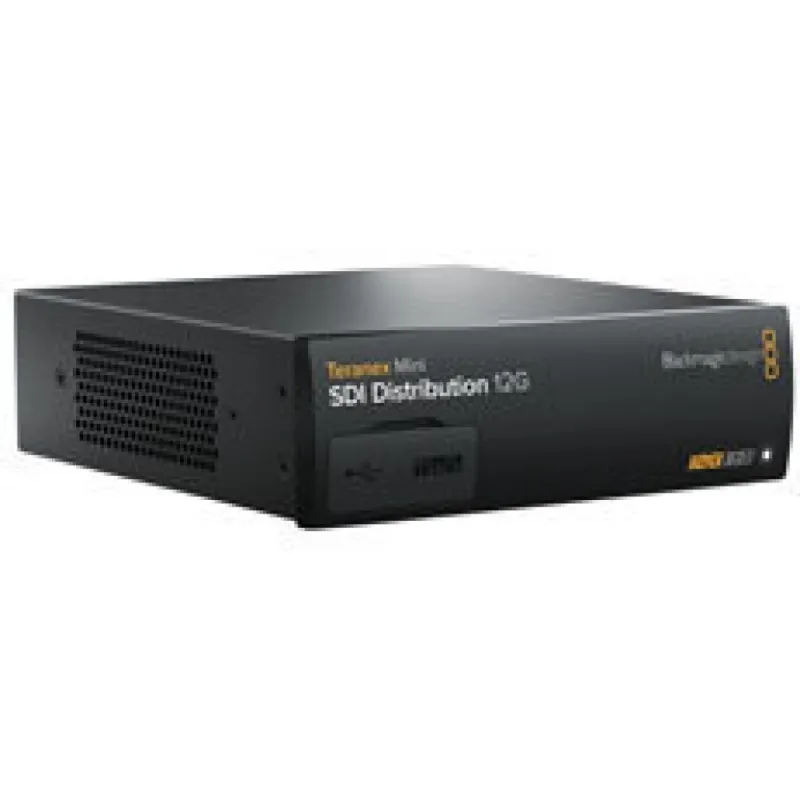

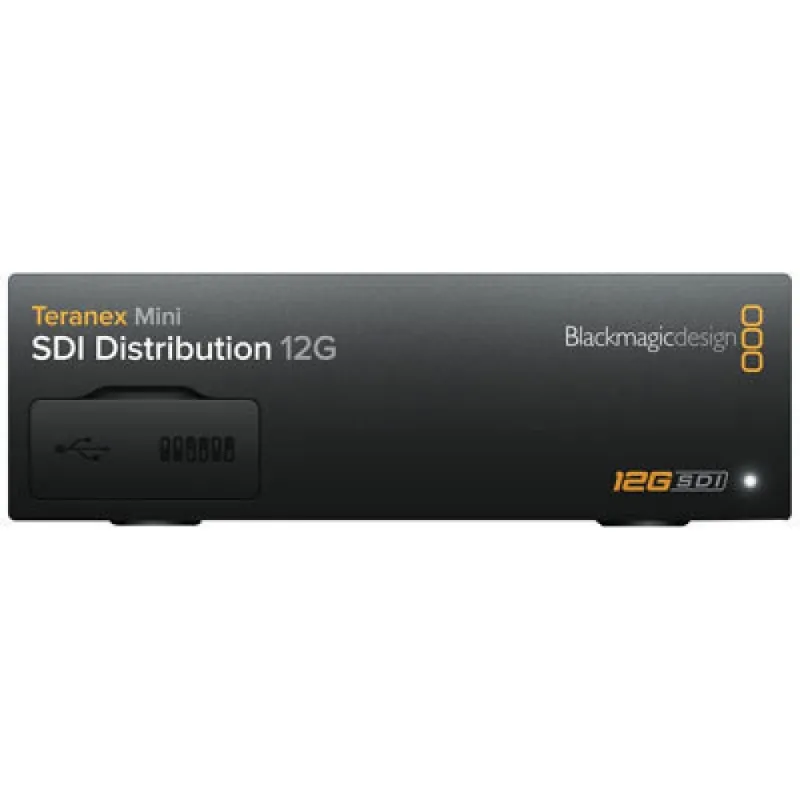

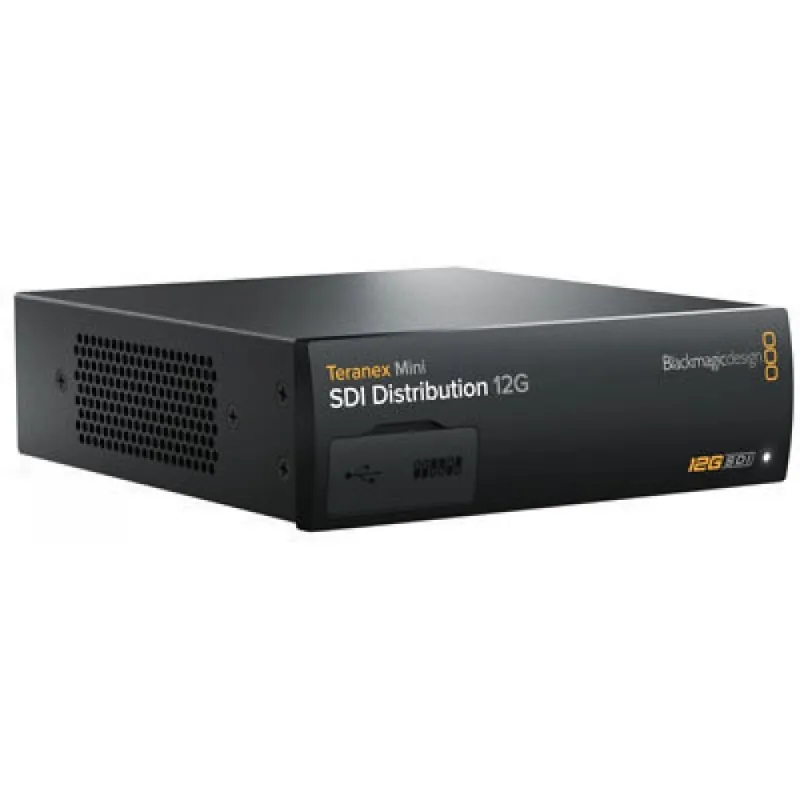

Blackmagic Design Teranex Mini SDI Distribution 12G

Teranex Mini SDI Distribution 12G apžvalga

Blackmagic Design Teranex Mini SDI Distribution 12G paskirsto vieną SDI vaizdo įvestį iki aštuonių SDI išėjimų. Jis turi naujausias daugiaformatines 12G-SDI jungtis su pilnu SDI signalo persiklojimu, leidžiančias automatiškai perjungti tarp visų SD, HD ir Ultra HD formatų iki 2160p60 raiškos. Tai idealus sprendimas vieno SDI signalo paskirstymui keliems įrenginiams, tokiems kaip monitoriai, jungikliai ir kodavimo įrenginiai.

Inovatyvus korpusas ir dizainas

Teranex Mini modeliai naudoja revoliucinį korpusą, skirtą efektyviai išsklaidyti šilumą, kurią generuoja galingi 12G-SDI sąsajos grandynai. Naujas dizainas sprendžia ankstesnių kartų problemas, įtraukiant vidinį maitinimo šaltinį, standartinius XLR jungtis ir ergonomiškus valdiklius. Kompaktiškas ir patrauklus dizainas tinka darbui ant stalo postprodukcijos studijose ir gali būti montuojamas instrumentų spintose. Mažas dydis palengvina naudojimą filmavimo aikštelėse.

12G-SDI signalo apdorojimas ir suderinamumas

Šie keitikliai tvarko 12G-SDI signalus be perkaitimo, net kai keli įrenginiai yra įrengti šalia vienas kito lentynoje. 12G-SDI sąsaja palaiko visus SD, HD ir Ultra HD formatus iki 2160p60 per vieną standartinį BNC kabelį. Technologija užtikrina suderinamumą su senesniais SD ir HD standartais, automatiškai perjungiant formatą.

Pasirenkama Smart Panel valdymui pagerinti

Pasirenkama priekinė panelė su sukamuoju valdikliu, spalvotu LCD ekranu ir valdymo mygtukais gali pakeisti bazinę panelę. Ši Teranex Mini Smart Panel suteikia vaizdo ir garso stebėjimą, laiko kodo rodymą ir vaizdo signalo standartų informaciją. Ji pagerina naudotojo patirtį, suteikdama momentinį grįžtamąjį ryšį nustatant konversijos parametrus, kas ypač vertinga televizijos studijų aplinkoje.

Integruotos maitinimo ir tinklo funkcijos

Teranex Mini serijoje yra integruoti universalūs maitinimo šaltiniai (90 - 240 V), todėl nereikia išorinių adapterių. Visi modeliai turi Ethernet sąsają nuotoliniam valdymui per Converter Utility programą (Windows ir Mac OS X). Ethernet jungtis taip pat palaiko Power over Ethernet (PoE), leidžiančią įrenginį maitinti per tinklo kabelį, supaprastinant diegimą ir suteikiant atsarginio maitinimo galimybes.

Profesionalus garsas ir jungtys

Standartinės XLR jungtys palaiko simetrines garso linijas, skaitmeninę AES/EBU sąsają arba laiko kodo šaltinius. Jungtys turi užraktus, kad būtų išvengta atsitiktinio atjungimo. Garso grandinė perprojektuota siekiant itin žemo triukšmo lygio (virš -115 dBFS) ir maksimalaus garso kokybės.

Teranex technologija signalo konvertavimui

Teranex Mini modeliai siūlo aukštos kokybės signalo kėlimą ir mažinimą. Pavyzdžiui, SDI į HDMI modelis, prijungtas prie HD televizoriaus, kuris nepalaiko Ultra HD, automatiškai sumažins įvesties signalą rodymui. Keitikliai užtikrina SDI įvesties resinchronizaciją ir mažą jitter, leidžiant ilgesnius kabelių atstumus. Analoginis vaizdo apdorojimas atliekamas 12 bitų tikslumu, kad būtų minimalus triukšmas. Vaizdo raiškos perskaičiavimo technologija garantuoja maksimalios kokybės konversiją tarp SD, HD ir Ultra HD standartų.

Galimi modeliai ir optinės sąsajos pasirinkimai

Yra šeši Teranex Mini keitiklių modeliai: SDI į HDMI, HDMI į SDI, SDI į Analog, Analog į SDI, SDI į Audio ir Audio į SDI. Be to, siūlomi šeši optinių sąsajų variantai, kiekvienas su viena SDI jungtimi ir viena SMPTE suderinta 12G-SDI optine moduliu: Optinė į HDMI, HDMI į Optinę, Optinė į Analog, Analog į Optinę, Optinė į Audio ir Audio į Optinę.

Pagrindinės savybės

• Moderni 12G-SDI sąsaja palaikanti SD, HD ir Ultra HD iki 2160p60.
• Profesionalios XLR jungtys garso ir laiko kodui.
• Integruotas universalus maitinimo šaltinis (90 - 240 V).
• Ethernet jungtis nuotoliniam valdymui ir Power over Ethernet (PoE) palaikymas.
• DIP jungikliai paprastam nustatymui be Smart Panel.
• Pasirenkama priekinė panelė su LCD ekranu ir ergonomiškais valdikliais.
• Kompaktiškas, patvarus dizainas, tinkamas montavimui į lentyną arba darbui ant stalo.
• Unikali aušinimo sistema su tyliais ventiliatoriais patikimam ir ramiam veikimui.
• Pasirenkamas 1U lentyninis adapteris iki trims keitikliams.

Programinės įrangos atnaujinimai

• Teranex Update 5.0.1 (2016 m. gruodis): Automatiškai reguliuoja ventiliatoriaus greitį pagal grandinės temperatūrą, užtikrinant tylų veikimą.
• Teranex Update 6.1.1 (2018 m. rugsėjis): Pridėtas 3G-SDI A lygio režimas, išplėstas DSLR palaikymas HDMI į SDI ir HDMI į Optinę modeliams, patobulintas LUT koregavimas ir HDMI TV suderinamumas.
