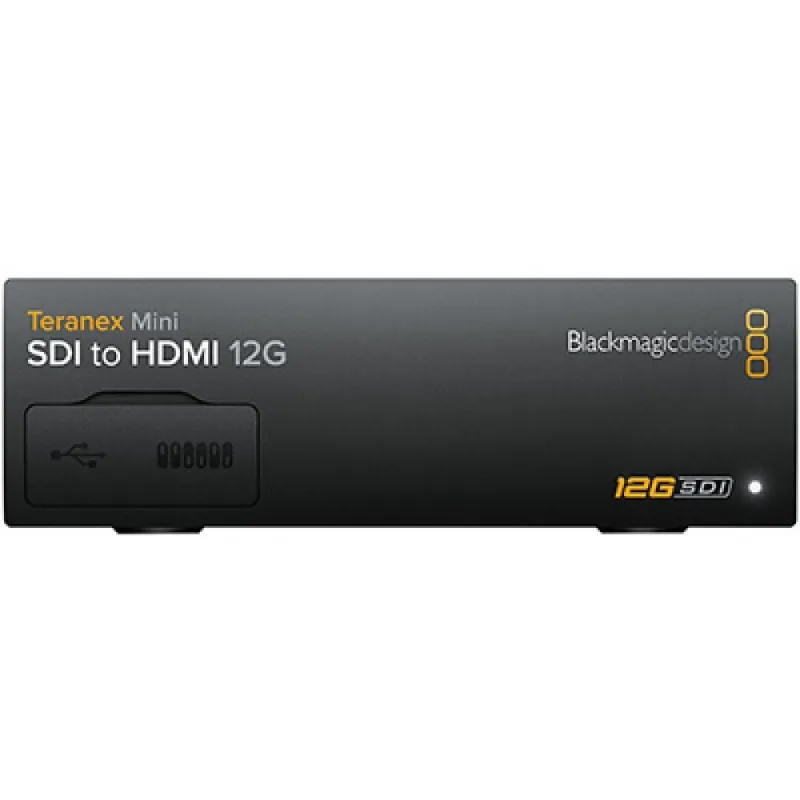

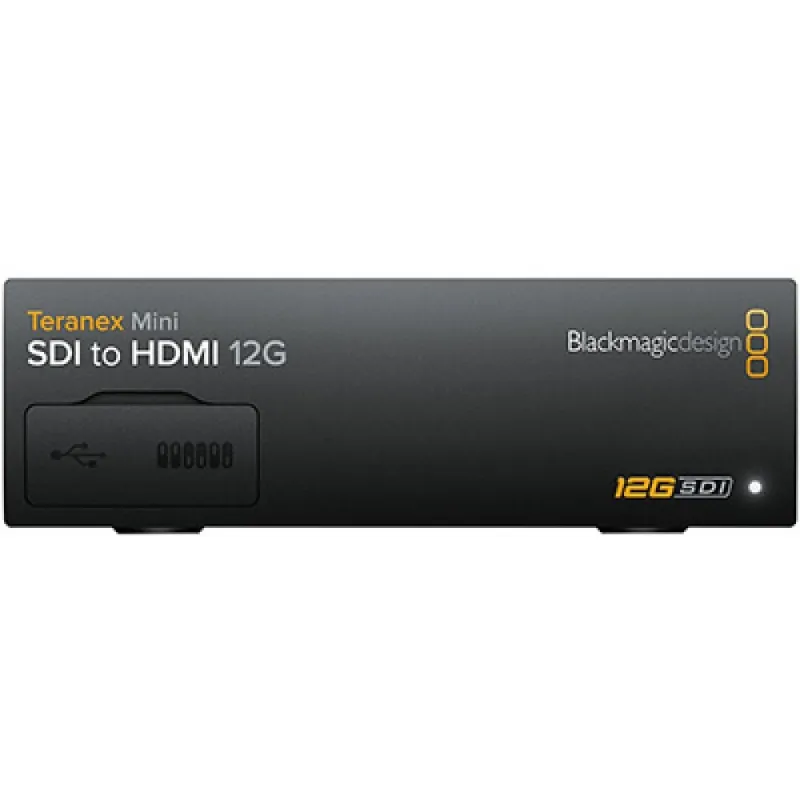

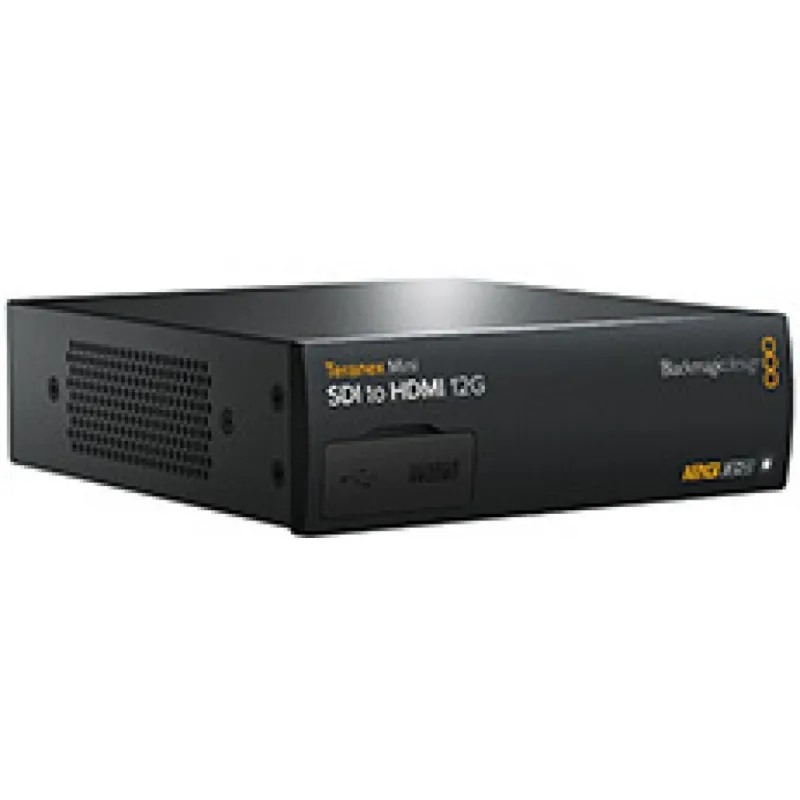

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter (BM-CONVNTRM-AA-SDIH)

Teranex Mini konvertuoja 12G-SDI signalus į HDMI, palaikydamas visus vaizdo formatus, įskaitant SD, HD, 6G ir 12G-SDI dažnius. Įrenginyje yra Ultra HD žemyn konverteris, leidžiantis HDMI monitoriams pasirinkti geriausiai palaikomą formatą. Gali išskirti garsą į subalansuotą analoginį arba AES/EBU formatus ir teikia laiko kodų išvestį. Idealiai tinka naudoti HDMI televizorius kaip SDI transliacijų monitorius ir jungti prie vaizdo projektorių.

Kitos kartos Mini konverterio savybės

• Palaiko visus SD, HD ir Ultra HD formatus iki 2160p60.
• Integruotas AC maitinimo šaltinis su IEC C14 lizdu (90-240V AC įėjimas).
• Profesionalūs XLR analoginiai ir AES/EBU garso jungtys.
• Ethernet jungtis nuotolinei valdymui ir Power over Ethernet (PoE) palaikymas.
• Vartotojo atnaujinama priekio panelė su spalvotu ekranu ir valdikliais stebėjimui bei nustatymų koregavimui.

Universalus naudojimas

Teranex Mini konverteriai tinka transliacijų įrengimams, nešiojamiems stendams gyvų renginių metu, transliacijų sunkvežimiams, montažo ir spalvų koregavimo studijoms. Gali būti montuojami į stendus arba naudojami atskirai, su profesionaliomis garso jungtimis integracijai su maišytuvais ir garso įranga.

Kompaktiškas ir lankstus dizainas

Pakankamai mažas, kad būtų paslėptas kabelių kanaluose ar už įrangos, Teranex Mini gali būti dedamas ant stalų arba montuojamas į stendus. Skirtingai nuo įprastų mini konverterių, turi pilno dydžio profesionalias XLR garso jungtis ir ethernet prievadą nuotolinei administracijai. Mini jungikliai leidžia greitai keisti nustatymus, o papildoma priekio panelė suteikia vaizdo stebėjimą.

Montavimas į stendą

Teranex Mini yra pirmasis pasaulyje 12G-SDI stendo montavimo konverteris. Keli įrenginiai gali būti sujungti stenduose ir išimami naudojimui atskirai. Integruotas AC maitinimas ir ethernet pašalina vieno gedimo taškus. Nustatymai keičiami per priekio panelę arba nuotoliniu būdu per ethernet. Kompaktiškas dydis leidžia montuoti priekyje arba gale stendų ar kelioninių dėžių.

Pažangi 12G-SDI technologija

Naudoja daugiafrekvencinę 12G-SDI technologiją, aštuonis kartus greitesnę už HD-SDI, automatiškai aptinka ir perjungia tarp SD, HD ir Ultra HD formatų. Palaiko didelės kadrų spartos Ultra HD iki 2160p60 per vieną BNC kabelį, idealiai tinka greitai judančioms sporto ir veiksmo programoms.

Išmanus šilumos valdymas

Inovatyvus kryžminis aušinimas su vidine šilumos vamzdeliu palaiko įrenginį vėsų ir tylų, net kai montuojamas šalia kitų stende. Perkaitimo pranešimai siunčiami per ethernet ir rodomi priekio panelėje. Įrenginiai dirba kartu, traukdami orą per stendus, užtikrindami aušinimo rezervą.

Teranex Mini Smart Panel (pasirenkama)

Smart Panel prideda LCD ekraną vaizdo išvesties stebėjimui, mygtukus ir ekrano meniu greitam nustatymų keitimui. Naudinga lauke, filmavimo aikštelėje ar stenduose su keliais konverteriais.

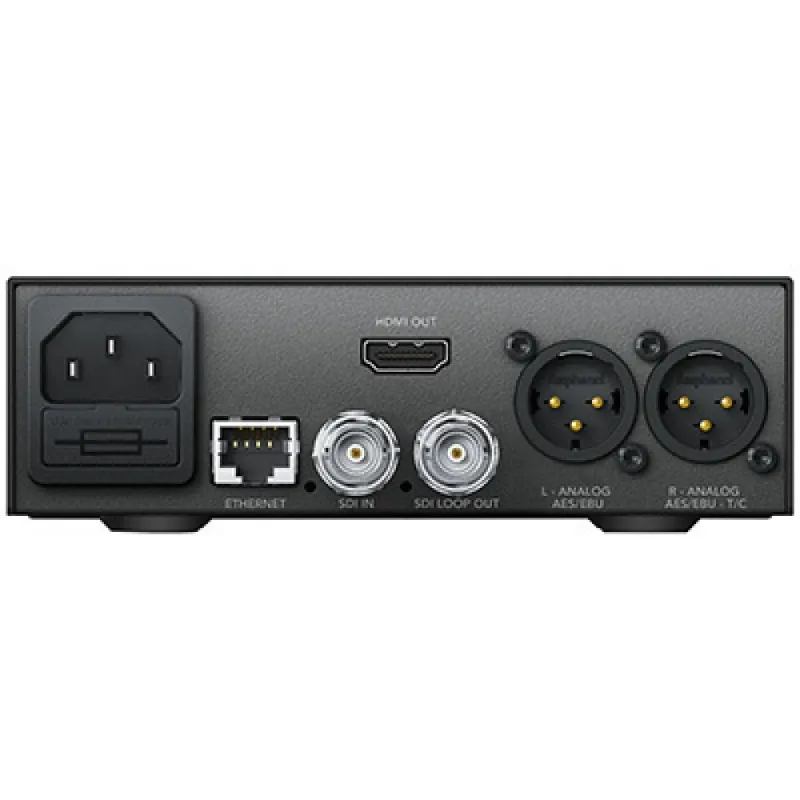

Transliacijų klasės jungtys

• 1 × 12G-SDI įvestis (automatinis SD/HD/2K/4K perjungimas).
• 1 × 12G-SDI kilpos išvestis.
• 1 × HDMI 2.0 Type A išvestis, palaikanti iki 2160p60.
• 2 kanalų profesionalus subalansuotas analoginis garso išėjimas per XLR jungtis (dešinysis XLR konfigūruojamas laiko kodo išvestims).
• 4 kanalų profesionalus 110Ω subalansuotas AES/EBU skaitmeninis garso išėjimas per XLR jungtis (dešinysis XLR konfigūruojamas laiko kodo išvestims).
• Integruotas daugiafrekvencinis 90V-240V AC maitinimo šaltinis su IEC jungtimi.
• Ethernet prievadas nuotoliniam valdymui ir PoE maitinimui.

Garso kokybė

XLR jungtys gali perjungti tarp subalansuoto analoginio ir AES/EBU skaitmeninio garso, leidžiant integruoti su profesionalia analogine arba skaitmenine garso įranga. Analoginis garsas pasižymi itin žemu triukšmo lygiu, mažesniu nei -115 dBFS, beveik be foninio triukšmo.

Valdymas ir administravimas

Nustatymai keičiami per integruotus mini jungiklius, USB, Ethernet arba pasirenkamą Smart Panel. Nuotolinis valdymas įmanomas naudojant komplekte esančią Converter Utility programinę įrangą Mac arba Windows sistemoms.

Vaizdo apdorojimas ir signalo kokybė

Naudoja patentuotą Teranex vaizdo apdorojimo technologiją transliacijų ir postprodukcijos kokybei. Užtikrina pilną SDI signalo persinchronizavimą ir mažą drebėjimą ilgiems kabeliams. Palaiko 12 bitų vaizdo apdorojimą su automatinio mastelio keitimu konvertuojant Ultra HD į analoginį HD.

Palaikomi vaizdo formatai

• SD: 525/29.97 NTSC, 625/25 PAL.
• HD: 1280×720p50/59.94/60, 1920×1080i50/59.94/60, 1920×1080PsF23.98/24, 1920×1080p23.98/24/25/29.97/30/50/59.94/60.
• 2K: 2048×1080PsF23.98/24/25, 2048×1080p23.98/24/25.
• 4K: 3840×2160p23.98/24/25/29.97/30/50/59.94/60, 4096×2160p23.98/24/25/29.97/30/50/59.94/60.

Atitikties standartai

• SDI: SMPTE 292M, 259M, 296M, 372M, 424M-B, 425M.
• SDI vaizdo dažniai: perjungiamas tarp SD, HD lygio B 3G-SDI, 6G-SDI ir 12G-SDI.
• SDI spalvų pavyzdžiavimas: 4:2:2 ir 4:4:4 spalvų tikslumas.
• SDI garso pavyzdžiavimas: 48 kHz, 24 bitai.
• HDMI spalvų erdvė: REC 601, REC 709.
• HDMI spalvų tikslumas: YUV 4:2:2 ir RGB 4:4:4 HD, 2K ir 4K formatuose.

Maitinimo ir aplinkos specifikacijos

• Sąnaudos: 15 vatų.
• Darbinė įtampa: 90 - 240V AC.
• Power over Ethernet: palaiko 48V DC PoE.
• Darbinė temperatūra: 0° iki 40°C.
• Laikymo temperatūra: -20° iki 60°C.
• Santykinė drėgmė: 0% iki 90% be kondensacijos.

Fiziniai matmenys

• Plotis: 140 mm
• Aukštis: 44 mm
• Gylis: 170 mm
• Svoris: 580 g

Komplektacija

• Teranex Mini - SDI į HDMI 12G konverteris
• Programinės įrangos SD kortelė

Garantija

3 metų ribota gamintojo garantija.
