Blackmagic Design Teranex Mini 12G-SDI to Quad SDI Converter

Funkcionalumas

Blackmagic Design Teranex Mini 12G-SDI to Quad SDI keitiklis paverčia 12G-SDI įvesties signalą į Quad Link SDI išvestis, leidžiant prijungti naujausią 12G-SDI Ultra HD įrangą prie Quad Link Ultra HD įrenginių. Taip pat atskiria Ultra HD SDI signalus į keturias HD SDI išvestis, leidžiančias naudoti standartinius HD ekranus vaizdo sienų konfigūracijoms.

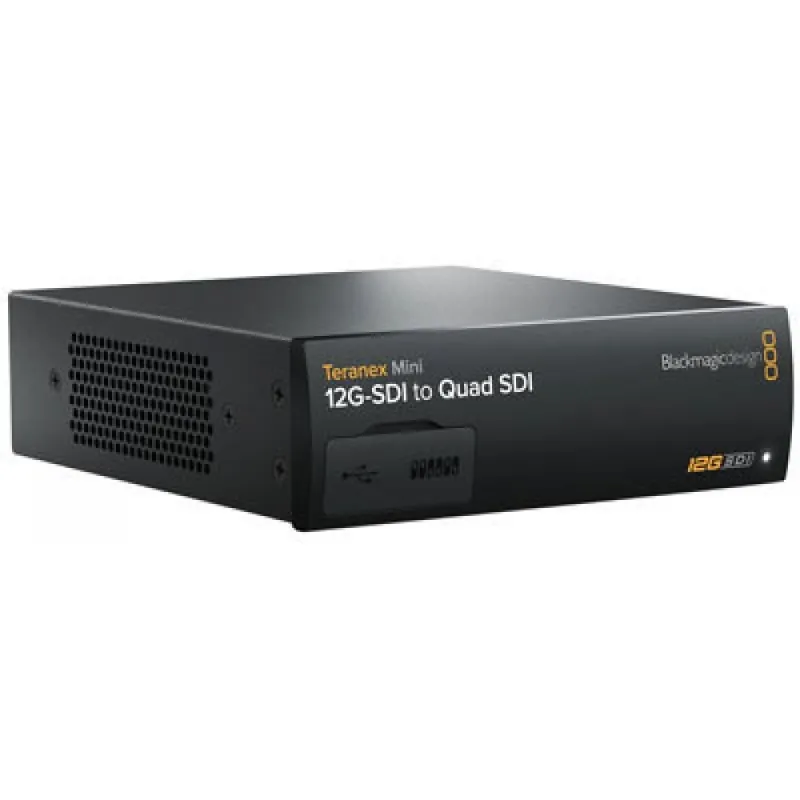

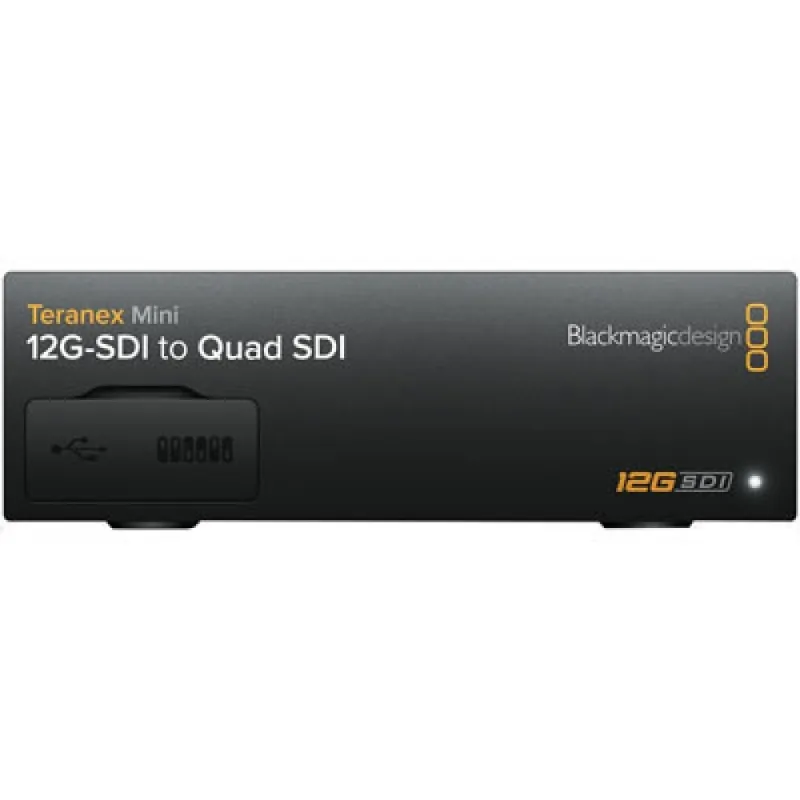

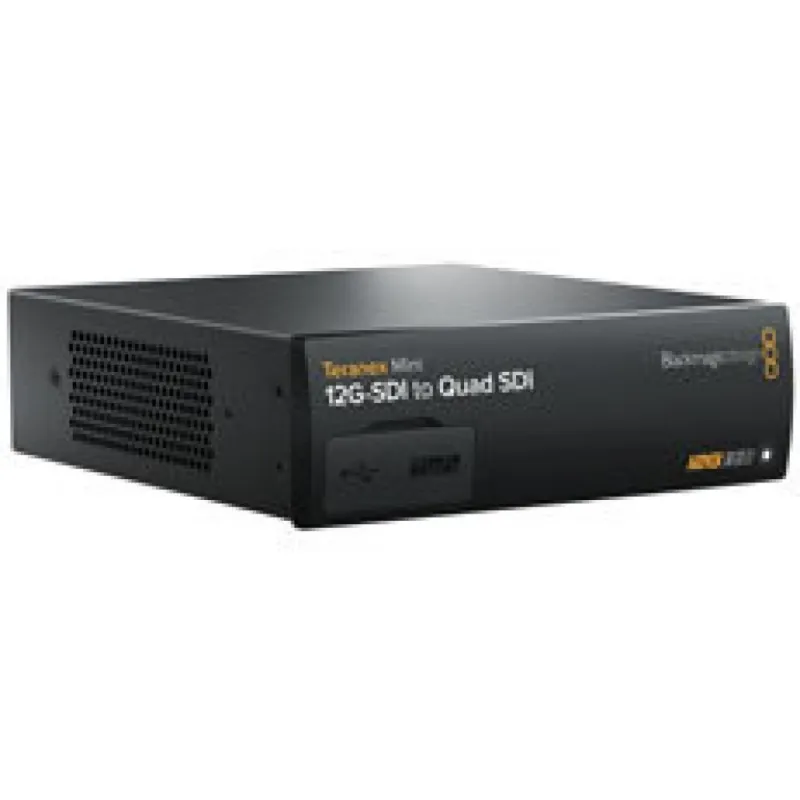

Dizainas ir konstrukcija

Teranex Mini modeliai turi revoliucinį korpusą, skirtą efektyviam šilumos išsklaidymui iš galingų 12G-SDI sąsajos grandinių. Keitikliai turi integruotą universalų maitinimo šaltinį (90-240V), profesionalius XLR jungtis balansuotam garsui arba AES/EBU skaitmeniniam garsui ir ergonomiškus valdiklius. Kompaktiškas ir patvarus dizainas tinka naudoti ant stalo postprodukcijos studijose, instrumentų spintose ar filmavimo vietose.

Techninės savybės

• Palaiko SD, HD ir Ultra HD formatus iki 2160p60 raiškos per vieną BNC kabelį naudojant 12G-SDI technologiją.
• Automatinis standartų perjungimas užtikrina suderinamumą su senesne SD ir HD įranga.
• Pasirenkamas priekinis skydelis (Teranex Mini Smart Panel) su sukamuoju valdikliu, spalvotu LCD ekranu ir mygtukais vaizdo/garsų stebėjimui, laiko kodui ir signalo standartų rodymui.
• Integruotas Ethernet prievadas nuotoliniam valdymui per Converter Utility programinę įrangą Windows ir Mac OS X, su Power over Ethernet (PoE) palaikymu maitinimo atsargai arba kabelio pašalinimui.
• Žemo triukšmo garso grandinė su triukšmo lygiu žemiau -115 dBFS.
• Teranex technologija signalo konvertavimui aukštyn/žemyn, SDI įvesties resinchronizacijai ir mažam drebėjimui ilgiems kabelių atstumams.
• Vaizdo apdorojimas 12 bitų tikslumu analoginėje srityje, užtikrinantis minimalų triukšmą ir aukštos kokybės raiškos konvertavimą tarp SD, HD ir Ultra HD.
• DIP jungikliai lengvam nustatymui be Smart Panel.
• Išskirtinė aušinimo sistema su tyliais ventiliatoriais patikimam ir ramiam veikimui.
• Pasirenkamas 1U stovo adapteris palaiko iki trijų keitiklių.

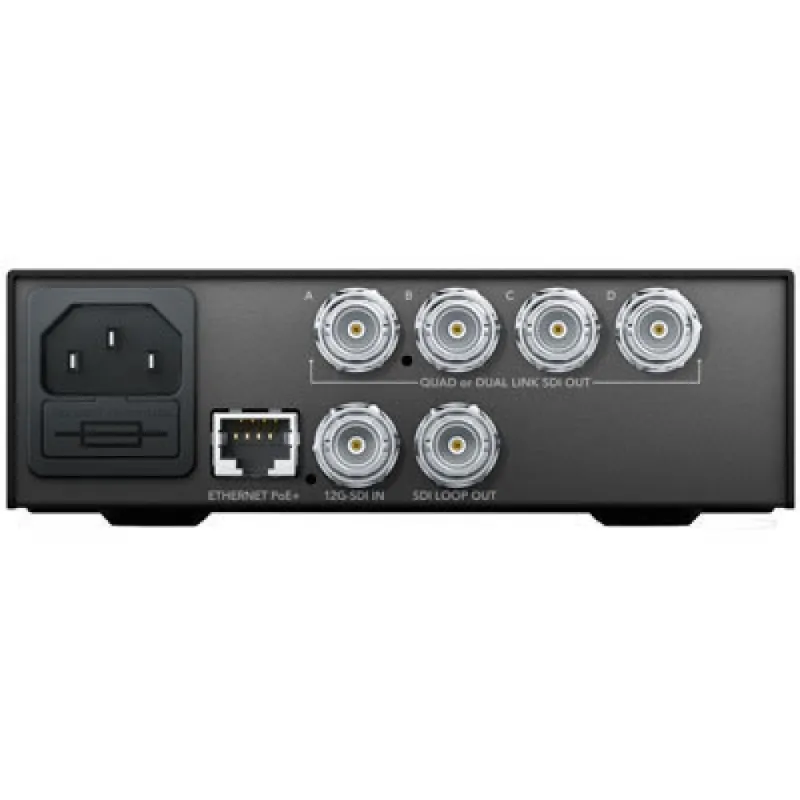

Jungtys

• Vienas 12G-SDI įėjimas.
• Keturi HD SDI išėjimai (Quad Link SDI).
• Standartinės XLR jungtys balansuotam garsui arba AES/EBU skaitmeniniam garsui ir laiko kodo šaltiniams.
• Ethernet prievadas su PoE palaikymu.

Modeliai ir variantai

Teranex Mini serija apima šešis keitiklių modelius: SDI į HDMI, HDMI į SDI, SDI į Analog, Analog į SDI, SDI į Audio ir Audio į SDI. Taip pat yra šeši optinių sąsajų variantai, kiekvienas su vienu SDI jungtimi ir SMPTE atitinkančiu 12G-SDI optiniu moduliu.

Papildomos savybės

Keitiklis palaiko automatinį konvertavimą tarp 2SI (2-Sample Interleave) ir Square Division formatų, Level A ir Level B 3G-SDI režimus bei YUV arba RGB spalvų modelius. Palaiko visus įprastus vaizdo standartus, įskaitant 50p, 59.94p iki 60p 720p, įterptą 1080i HD raišką, 1080p, 1080PsF, 2160p, Cinema 2K ir 4K DCI standartus bei 8K režimus iki 4320p59.94.

Naudojimas ir montavimas

Įrenginys gali būti pastatytas ant darbo stalų naudojant gumines kojeles arba sumontuotas instrumentų spintose su pasirenkamu Teranex Mini Rack Shelf. Integruotas maitinimo šaltinis ir PoE palaikymas supaprastina montavimą ir maitinimo valdymą.
