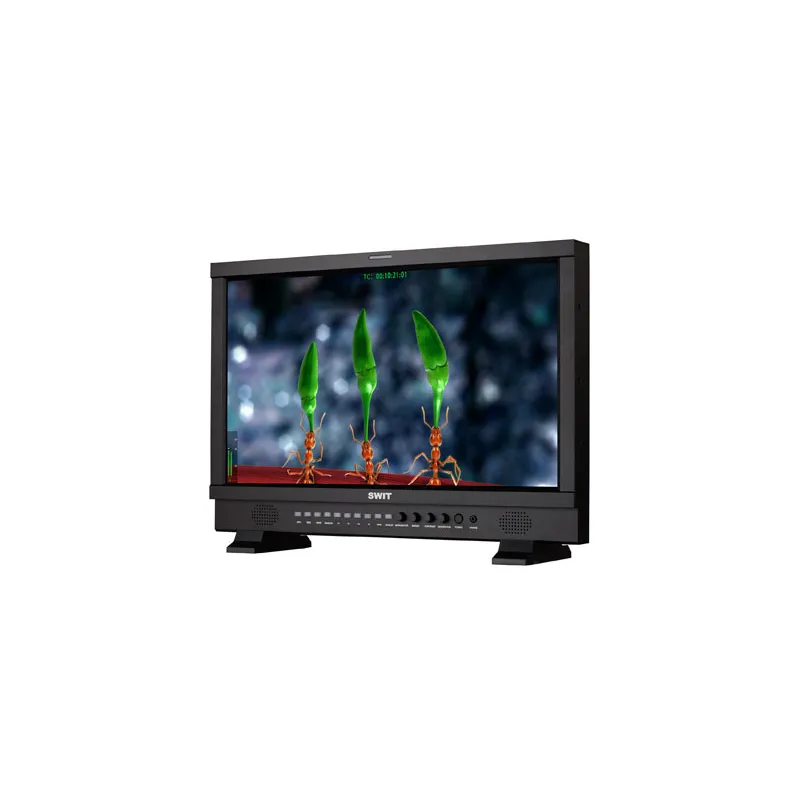

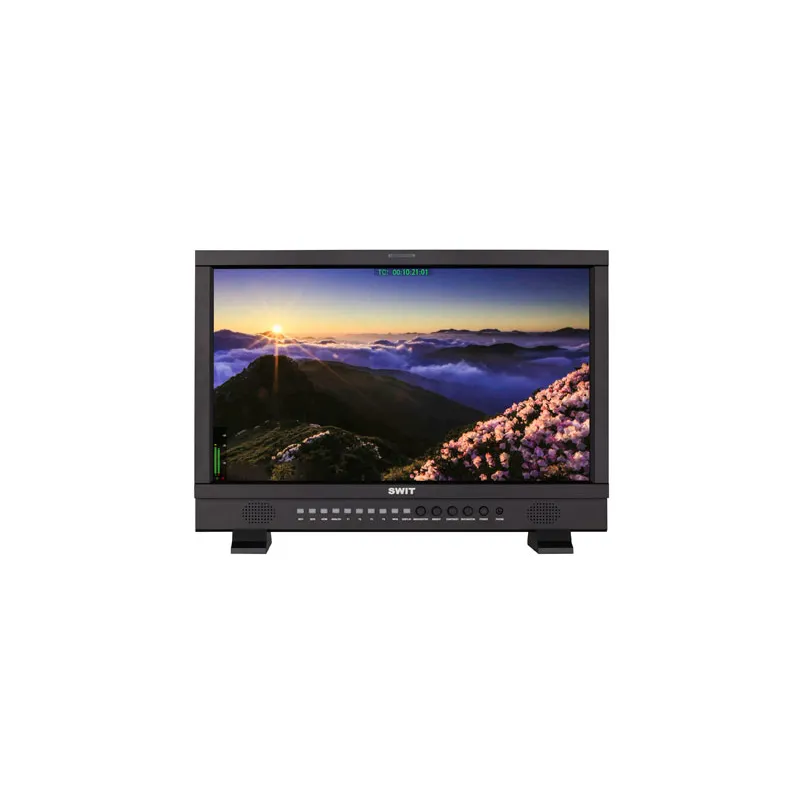

SWIT S-1223H 21.5 Studio HD LCD Monitor

S-1223H

21.5 colių Full HD 3GSDI&HDMI studijinis LCD monitorius

• 21.5 colių LCD panelė, 1920×1080 raiška
• 2K/3G/HD/SD-SDI( x2 ), HDMI stebėjimas
• Y/Pb/Pr, VGA, CVBS stebėjimas
• 2 kanalų įmontuoti garso matuokliai su įspėjimu
• Pasirinkite bet kuriuos 2 garso kanalus išėjimui
• Fokuso pagalbos funkcija (raudonas/mėlynas jungiklis)
• AFD, laiko kodas, H/V vėlavimas
• TSL UMD ir teksto TALLY ekranas
• Saugumo žymeklis 4:3/13:9/14:9/15:9/1.85:1/2.35:1
• Netikra spalva, R/G/B/Mono, Zebra juostelės, Vidinė spalvų juosta
• V-mount / Gold mount baterijų plokštė pasirinktinai
• USB programinės įrangos atnaujinimas

21.5 colių Full HD studijinis LCD monitorius

AFF-IPS LCD panelė, LED apšvietimas
S-1223H naudoja 21.5 colių IPS (In-Plane Switching) LCD panelę, Full HD 1920×1080 raišką ir LED apšvietimą, 1000:1 kontrastas tiksliam spalvų atkūrimui. Žiūrėjimo kampas: horizontalus: 178° / vertikalus: 178°.

Daugiapakopė įvestis/išvestis

S-1223H palaiko
2K/3G/HD/SD-SDI įvestis×2
2K/3G/HD/SD-SDI kilpa ×2
HDMI įvestis ×1
HDMI kilpa×1
YUV įvestis ×1
VGA įvestis ×1
CVBS įvestis ×1
CVBS kilpa ×1
RS485 UMD įvestis×1
RS485 UMD išvestis×1
RS232C UMD įvestis ×1
RS485 GPI įvestis ×1
L/R analoginis garso įvestis×1

Skaitmeninė garso išskyrimas

2-kanalinis garso matuoklis + garso signalizacija po SDI/HDMI

S-1223H palaiko 2-kanalinius garso matuoklius po SDI ir HDMI įvesties. Garso matuoklis yra žalias, ir taps geltonas, kai viršys -20dB, ir raudonas, kai viršys -9dB. Garso ch-1 ir ch-2 gali būti išvedami per 3.5mm ausinių lizdą ir garsiakalbį. Jei garso vertė yra per maža arba nėra įmontuoto garso, bus rodomas "MUTE" arba "UNLOCKED" garso juostoje.

UMD ir teksto Tally ekranas

TSL 3.1/4.0 protokolas

S-1223H palaiko UMD ir teksto Tally ekraną TSL 3.1/4.0 protokolo, su 1-126 TSL adreso pasirinkimu, ir maksimaliu 8 raidžių rodymu. UMD įvedama per RS485 arba RS232C prievadą ir išvedama per RS485 prievadą.

USB programinės įrangos atnaujinimas

S-1223H suteikia standartinį USB prievadą programinės įrangos atnaujinimui. Vartotojai gali atsisiųsti naujausią programinės įrangos failą į USB atmintinę ir tiesiogiai įdėti į S-1223H monitorių atnaujinti, be PC ryšio.

Daugybė maitinimo šaltinių

AC adapteris / V-mount / Gold mount

S-1223H suteikia 4-pin XLR lizdą DC 11-17V maitinimo įvedimui, ir V-mount arba Gold mount plokštę lauko naudojimui.

3 spalvų TALLY šviesa

RS485 įvesties signalas

Yra trys spalvos Tally šviesai: raudona, žalia ir geltona. Vartotojai gali nustatyti RS485 prievado kontaktus, kad valdytų TALLY šviesas.

Įvesties vaizdo formatai
S-1223H palaiko šiuos įvesties vaizdo formatus:

• CVBS: PAL / NTSC
• SDI: SMPTE ST 2048-1: 2011, 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• SDI: SMPTE-425M, 1080P (60 / 59.94 / 50)
• SDI: SMPTE-274M, 1080i (60 / 59.94 / 50)
• SDI: SMPTE-274M, 1080p (30 / 29.97 / 25 / 24 / 23.98)
• SDI: SMPTE-RP211, 1080psf (30 / 29.97 / 25 / 24 / 23.98)
• SDI: SMPTE-296M, 720p (60 / 59.94 / 50)
• SDI: SMPTE-125M, 480i (59.94)
• SDI: ITU-R BT.656, 576i (50)
• HDMI: 480i/ 576i / 480p / 576p
• HDMI: 1080i (60 / 59.94 / 50)
• HDMI: 720p (60 / 59.94 / 50)
• HDMI: 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• Y/Pb/Pr: 480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60)
• VGA: 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768
• VGA: 1280×960 / 1280×1024 / 1600×1200
