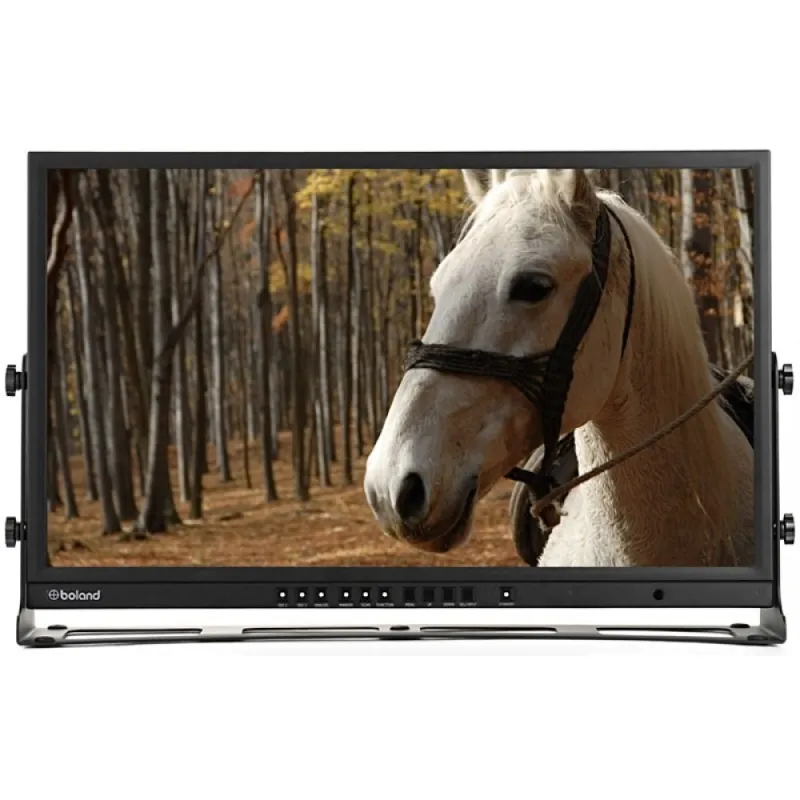

Boland LVB23 LED Broadcast Monitor 23 inch

Ekranas ir vaizdo palaikymas

• 23 colių aktyvus įstrižainės plotas su HD ir SD SDI skaitmeniniais, analoginiais bei HD HDMI/DVI (+HDCP) įėjimais
• Palaiko aukštos ir standartinės raiškos vaizdo formatus: 1080p/720p/576i/480i 60/59.94/50 Hz dažniu
• 3G įranga apima 2x3G HD/SD SDI skaitmeninius įėjimus ir HD HDMI/DVI (+HDCP)
• HDMI/DVI įėjimai priima iki 1080p HD raiškos
• Vaizdo režimai nuo EGA iki UXGA, įskaitant NTSC, PAL, SECAM, NTSC4.43 ir PAL-M
• Analoginiai įėjimai: Composite, Y/C (S-Video), Component, RGB (SOG) ir DVI-I (analoginis PC)
• Palaikomi vaizdo santykiai: 16:9, 4:3, 14:9, 13:9, 1.85:1, 2.35:1
• Galimas žymeklių rodymas ir UMD palaikymas
• Spalvų temperatūros nustatymai: vartotojo reguliuojamas, VAR, 11000K, 9300K, 6500K, 5400K, 3200K

Specifikacijos ir režimai

• Aktyvus ekrano plotas: 23 colių įstrižainė
• Aukštos ir standartinės raiškos vaizdo režimai: 1920x1080p (50/60/30psf/25psf/24psf/30/25/24), 1920x1080i (50/60), 1280x720p (50/59.94/60), 480i (59.94), 576i (50)
• Palaikomi skaitmeniniai, VESA VGA, DVI/HDMI signalai
• Pastaba: 24psf/23.98psf signalų formatas nepalaikomas underscan režime
• PC vaizdo režimai: EGA, VGA, SVGA, XGA, WXGA, SXGA, WSXGA, UXGA
• Standartinės raiškos vaizdo režimai: NTSC, PAL, SECAM, NTSC4.43, PAL-M
• Skenavimo režimai: Under, Over, Zero, Pixel to Pixel

Įėjimai ir jungtys

• Skaitmeniniai vaizdo įėjimai: 3G HD SDI (@50/59.94/60), HD HDMI/DVI (+HDCP)
• Skaitmeninė vaizdo sąsaja palaiko VESA ir SMPTE dažnius
• Analoginiai vaizdo įėjimai: Composite, Y/C (S-Video), Component, RGB (SOG), DVI-I (analoginis PC)
• Vaizdo jungtys: BNC x 2 SDI 2 kanalų įėjimui, BNC x 3 Composite, YC (S-Video), Component (YPbPr/RGB)
• HDMI/DVI jungtys: DVI-I x 1 (DVI ir analoginis RGB įėjimas), HDMI x 1 (HDMI įėjimas)

Vaizdo ir ekrano funkcijos

• Vaizdo santykiai: pilno ekrano, 16:9, 4:3, 14:9, 13:9, 1.85:1, 2.35:1
• Picture-in-Picture (PIP): analoginiai įėjimai (Composite 1, 2, 3, Y.Pb.Pr, GBR, PC), SDI 1 + SDI 2 įėjimai, skaitmeninis (DVI, HDMI) PIP
• Picture-by-Picture: šalia šalia padalintas ekranas
• Pixelių išdėstymas: 1920 horizontaliai x 1080 vertikaliai, RGB juostų išdėstymas (2,073,600 pikselių, 16:9)
• Pixelio žingsnis: 0.2655 x 0.2655 mm
• Ryškumas (įprastai 0°): 250 cd/m²
• Kontrasto santykis (0°): 1000:1
• Spalvų procesorius: 10 bitų
• Žiūrėjimo kampas (kontrastas >10:1): horizontaliai 178°, vertikaliai 178°
• Atsako laikas: 12 ms

Valdymas ir nuotolinė kontrolė

• Vartotojo valdikliai: Standby, SDI 1, SDI 2, Analog, Marker, Function, Menu, Up, Down, Select/Input
• Nuotolinio valdymo būdai: IR, TCP/IP, RS-422, RS-232

Apšvietimas ir maitinimas

• LED apšvietimo sistema su 12 000 valandų tipine tarnavimo trukme
• Maitinimas: 12 V DC ±10%, 40 vatų
• DC jungtis: XLR-4M (1 kaištis = žemė, 4 kaištis = + įtampa)
• AC maitinimo šaltinis (nuimamas): 90-264 VAC, 50/60 Hz
• AC maitinimo jungtis: IEC 320-C14 3 kaiščių male

Fiziniai ir aplinkos parametrai

• Ekrano lango dydis: 509.76 mm x 286.74 mm (20.06" x 11.29")
• Korpusas (plotis x aukštis x gylis): 540 mm x 323.2 mm x 58 mm (21.2" x 12.7" x 2.2")
• Svoris: 10.5 kg (23.1 lbs)
• Tvirtinimas: VESA 100 x 100 mm suderinamas
• Darbinė temperatūra: nuo 0 iki +50 °C, be kondensacijos, iki 3 048 m aukščio
• Laikymo temperatūra: nuo -20 iki +60 °C, be kondensacijos, iki 12 192 m aukščio
