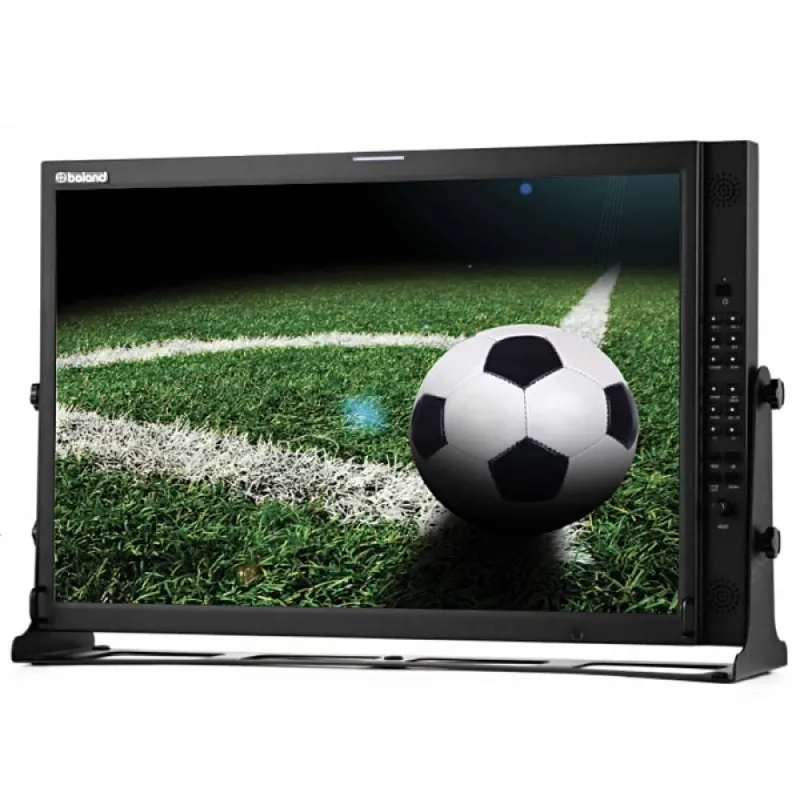

Boland PVB24a LED Broadcast Monitor 24 inch

Boland PVB24a 24 colių LED transliacijos monitorius

Pagrindinės savybės

• 24 colių LED ekranas su 3G HD ir SD SDI skaitmeniniais, analoginiais bei HD HDMI/DVI (+HDCP) įėjimais
• Atitinka SMPTE 709 spalvų standartą
• Palaiko aukštos ir standartinės raiškos vaizdo formatus: 1080p, 720p, 576i, 480i
• Įrenginyje yra 2x 3G HD/SD SDI skaitmeniniai įėjimai ir HD HDMI/DVI (+HDCP)
• Dual Link režimas ir suderinamumas su 1080p 60Hz
• HDMI/DVI įėjimai palaiko iki 1080p HD raišką
• Daugiau vaizdo režimų: EGA iki UXGA, NTSC, PAL, SECAM, NTSC4.43, PAL-M
• Analoginiai įėjimai: Composite, Y/C (S-Video), Component, RGB (SOG), DVI-I (analoginis PC)
• Palaikomi vaizdo santykiai: 16:9, 4:3, 14:9, 13:9, 1.85:1, 2.35:1
• Bangos formos ir vektorskopo rodymas (tik SDI), žymeklio rodymas
• Garso lygio matuoklis su 16 kanalų, reguliuojama padėtis ir skalė
• UMD/IMD palaikymas ir uždaros antraštės (CEA608 & 708, tik SDI)
• Spalvų temperatūros nustatymai: Vartotojo, VAR, 11000K, 9300K, 6500K, 5400K, 3200K
• 4:4:4 spalvų mėginimas

Specifikacijos

Ekranas

• Aktyvus įstrižainės plotas: 24.1 colio
• Raiška ir vaizdo režimai:
  • Aukštos ir standartinės raiškos: 2048x1080p (24/25 fps), 1920x1080p (įvairūs kadrų dažniai įskaitant 50/60/30psf/25psf/24psf), 1920x1035i (60/59.94), 1920x1080i (50/59.94/60), 1280x720p (24/25/30/50/59.94/60), 480i (59.94), 576i (50)
  • PC vaizdo režimai: EGA, VGA, SVGA, XGA, WXGA, SXGA, WSXGA, UXGA
  • Standartinės raiškos: NTSC, PAL, SECAM, NTSC4.43, PAL-M
• Skenavimo režimai: Under scan, Over scan, Zero scan, Pixel to Pixel scan
• Pikselių išdėstymas: 1920 horizontaliai x 1200 vertikaliai RGB juosta (2,304,000 pikselių), 16:10 vaizdo santykis
• Pikselių žingsnis: 0.270 mm x 0.270 mm
• Spalvų gylis: 16.7 mln. spalvų su 10 bitų spalvų procesoriumi
• Ryškumas: 350 cd/m² įprastai
• Kontrasto santykis: 1000:1
• Žiūrėjimo kampas: 178° horizontaliai ir vertikaliai (įprastai)
• Atsako laikas: 14 ms

Įėjimai ir jungtys

• Skaitmeniniai vaizdo įėjimai:
  • 3G HD SDI (SMPTE 259M/292/296)
  • HD HDMI/DVI (+HDCP)
  • Skaitmeninė vaizdo sąsaja, Dual Link, VESA ir SMPTE dažniai
• Analoginiai vaizdo įėjimai: Composite, Y/C (S-Video), Component (YPbPr/RGB), RGB (SOG), DVI-I (analoginis PC)

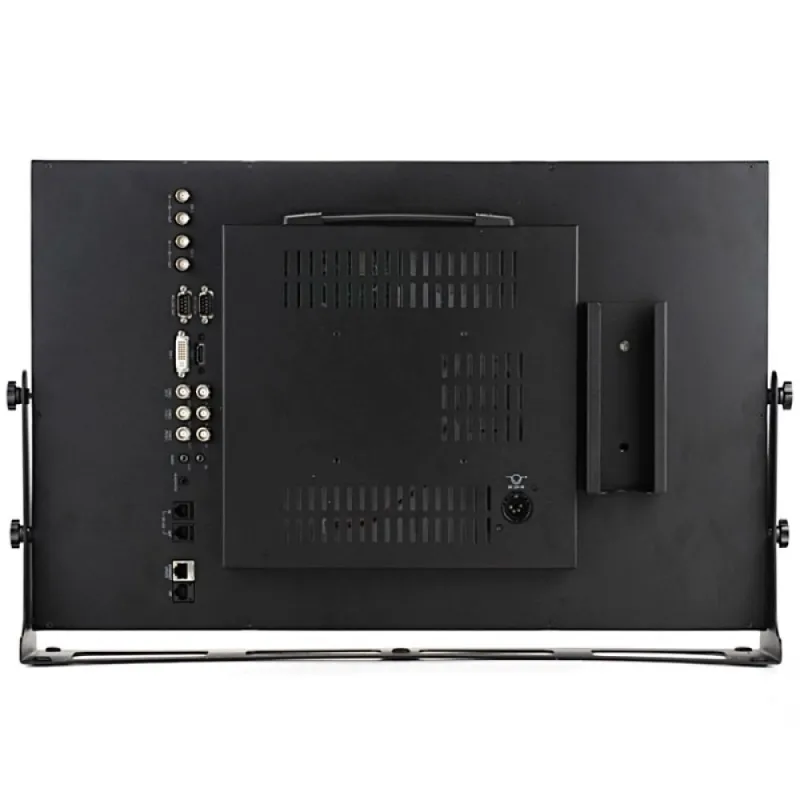

• Vaizdo jungtys:
  • BNC x 2 SDI 2 kanalų įėjimui
  • BNC x 3 Composite, YC (S-Video), Component įėjimams
  • DVI-I x 1 DVI ir analoginiam RGB įėjimui
  • HDMI x 1 HDMI įėjimui
• Garso jungtis: 3.5 mm telefono lizdas x 1 garso įėjimui

Vaizdo funkcijos

• Vaizdo santykiai: Pilnas ekranas, 16:9, 4:3, 14:9, 13:9, 1.85:1, 2.35:1
• Picture-in-Picture (PIP): palaiko analoginius įėjimus (Composite 1, 2, 3, YPbPr, GBR, PC), skaitmeninius įėjimus (DVI, HDMI), SDI įėjimus (SDI1, SDI2) ir kombinuotą SDI1 + SDI2
• Picture-by-Picture: šoninis padalintas ekranas

Valdymas

• Vartotojo valdikliai: Standby, SDI1~2, Analog, Scan, Marker, Horizontalus/Vertikalus delsimas, Garso lygis, Bangos forma/Vektorskopas, Funkciniai mygtukai F1-F4, Meniu, Pasirinkti/Įvestis, Aukštyn, Žemyn, Koregavimas
• Nuotolinis valdymas: Infraraudonųjų spindulių (IR), TCP/IP

Apšvietimas ir maitinimas

• Apšvietimas: LED sistema su 30 000 valandų tipiniu tarnavimo laiku
• Maitinimo šaltinis:
  • DC: 12 VDC ±10%, 65 W, XLR-4M jungtis (1 kaištis = žemė, 4 kaištis = +voltai)
  • AC: 90-264 VAC, 50/60 Hz (atskiras maitinimo blokas), IEC 320-C14 3 kaiščių male jungtis

Fizinės ir aplinkos savybės

• Ekrano lango dydis: 518.4 x 324.0 mm (20.4 x 12.75 colių)
• Korpusas: 584.4 x 363 x 61 mm (23 x 14.29 x 2.4 colių)
• Svoris: 12 kg be montavimo į rėmą
• Montavimas: VESA 100 x 100 mm suderinamas
• Darbinė temperatūra: 0 iki +50 °C, be kondensacijos, iki 3 048 m aukščio (10 000 pėdų)
• Laikymo temperatūra: -20 iki +60 °C, be kondensacijos, iki 12 192 m aukščio (40 000 pėdų)

Papildomos savybės

• Palaiko bangos formos ir vektorskopo rodymą SDI įėjimams
• Garso lygio matuoklis su 16 kanalų ir reguliuojama padėtimi bei skale
• Uždaro teksto palaikymas CEA608 & 708 (tik SDI)
• UMD/IMD palaikymas
• Galimos papildomos opcijos: montavimas į rėmą ir stovas
