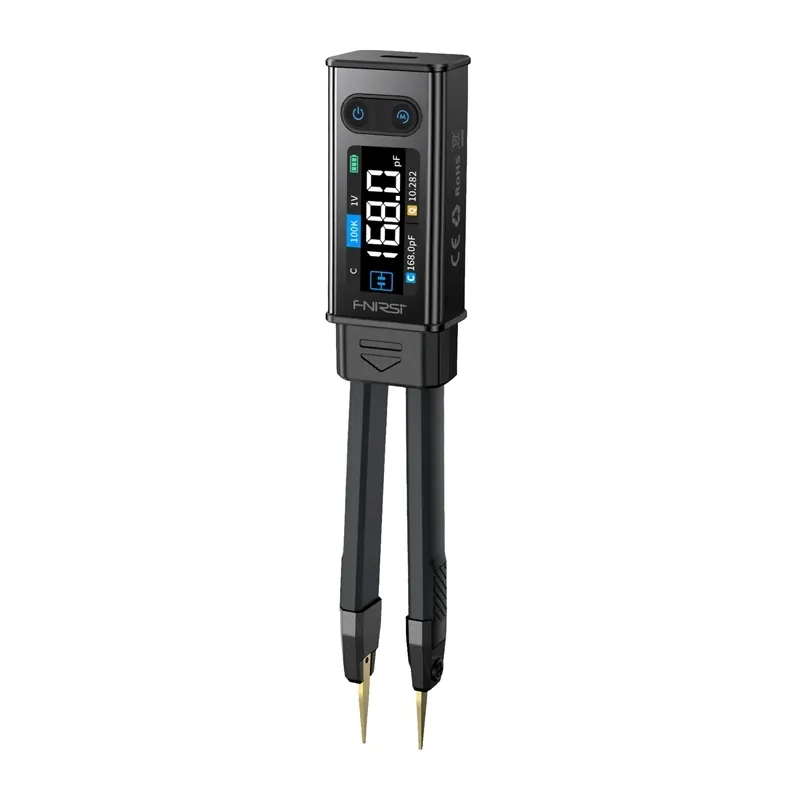

LCR Tester FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR matuoklis

FNIRSI LCR-ST2Plus matuoja elektrinius komponentų parametrus ir tinka įrangos priežiūrai bei naujų grandinių projektavimui. Jis leidžia atlikti matavimus keliais dažniais ir esant skirtingoms bandymo įtampos vertėms, išmaniai atpažįsta komponentus ir turi funkcijas atskiriems komponentams arba gamybos partijoms tikrinti. Kompaktiška, pinceto formos konstrukcija, spalvotas ekranas ir iki 3 valandų veikimo vienu įkrovimu leidžia jį naudoti laboratorijoje ir lauko sąlygomis.

Matavimo diapazonas ir parametrų analizė

FNIRSI LCR-ST2Plus matuoja varžą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodo tiesioginę įtampą iki 0,7 V. Be pagrindinių verčių, rodomi komponentų veikimą apibūdinantys parametrai: D, Q, Z, X, θ ir ESR. Tai leidžia išsamiai įvertinti komponentų savybes ir tinkamumą konkrečioms reikmėms.

Lankstūs matavimo nustatymai

Galima pasirinkti vieną iš penkių matavimo dažnių: 100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz. Keturi RMS bandymo įtampos lygiai – 0,1 V, 0,3 V, 0,6 V ir 1,0 V – leidžia parinkti skirtingiems komponentams tinkamas bandymo sąlygas. Matuoklis vienu metu rodo nuosekliosios ir lygiagrečiosios jungties ekvivalentines vertes, todėl matuojant rezistorius, induktorius ir kondensatorius galima atsižvelgti į parazitinius parametrus.

Išmaniojo testavimo funkcijos

Viso dažnių diapazono skenavimo režimas apima 100 Hz–100 kHz dažnius ir viena komanda analizuoja komponento dažninę charakteristiką. Išmanioji rūšiavimo funkcija palygina matavimo rezultatus su iš anksto nustatytomis nominaliosiomis vertėmis ir tolerancijomis, tada priskiria komponentus tinkamų arba netinkamų kategorijoms. Tai gali paspartinti partijų tikrinimą ir sumažinti klaidų riziką.

Komponentų tikrinimas

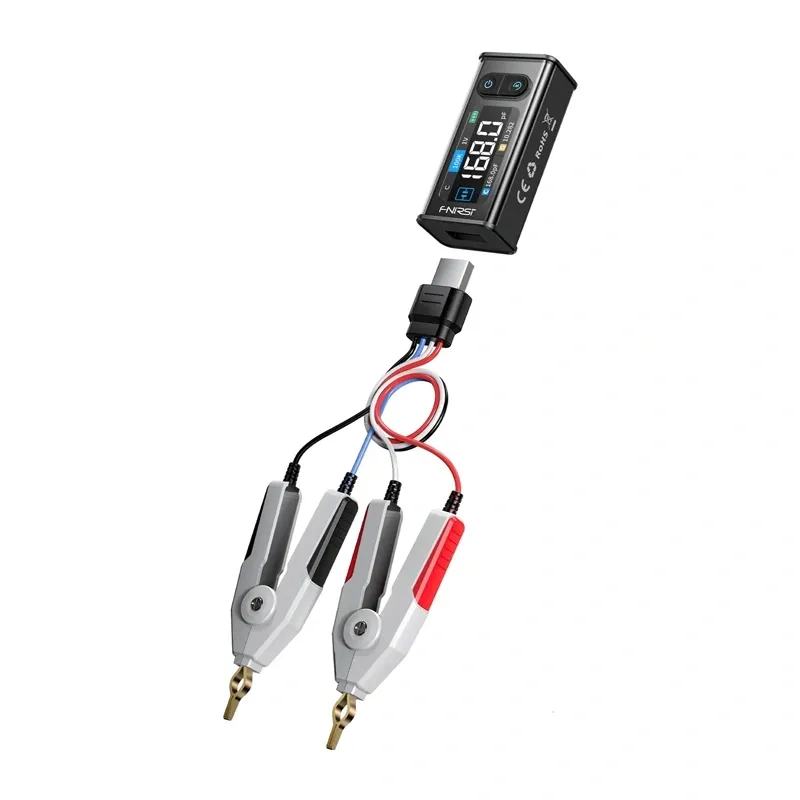

Matuoklis palaiko įvairių tipų komponentų tikrinimą. Komplekte yra tiesūs ir lenkti pinceto formos zondai, skirti mažiems SMD komponentams. Didesniems ir kiauryminio montavimo komponentams skirtas laidas su Kelvino gnybtu; jo keturių laidų matavimo metodas užtikrina didelį tikslumą. Matuoklis automatiškai atpažįsta rezistorius, kondensatorius ir induktorius bei rodo du svarbiausius tikrinamo komponento parametrus. Taip pat yra HOLD, Max ir Min funkcijos bei pritaikomi sistemos nustatymai.

Ekranas ir konstrukcija

1,47 colio HD spalvotame ekrane matavimo rezultatai pateikiami aiškiai. Automatinis ekrano pasukimas prisitaiko prie įrenginio padėties, todėl patogu naudotis tiek dešiniarankiams, tiek kairiarankiams. Magnetinis tvirtinimas leidžia patogiai laikyti įrenginį ir greitai jį pasiekti dirbant.

Nešiojamumas ir sauga

Kompaktiškas pinceto formos korpusas lengvai telpa kišenėje arba įrankių krepšyje. Integruotas 300 mAh ličio akumuliatorius užtikrina iki maždaug 3 valandų nepertraukiamo veikimo, o USB-C prievadas skirtas įkrovimui. Matuoklis matuoja įtampą iki ±30 V ir turi saugos funkcijų, leidžiančių tikrinti įvairius elektroninius komponentus.

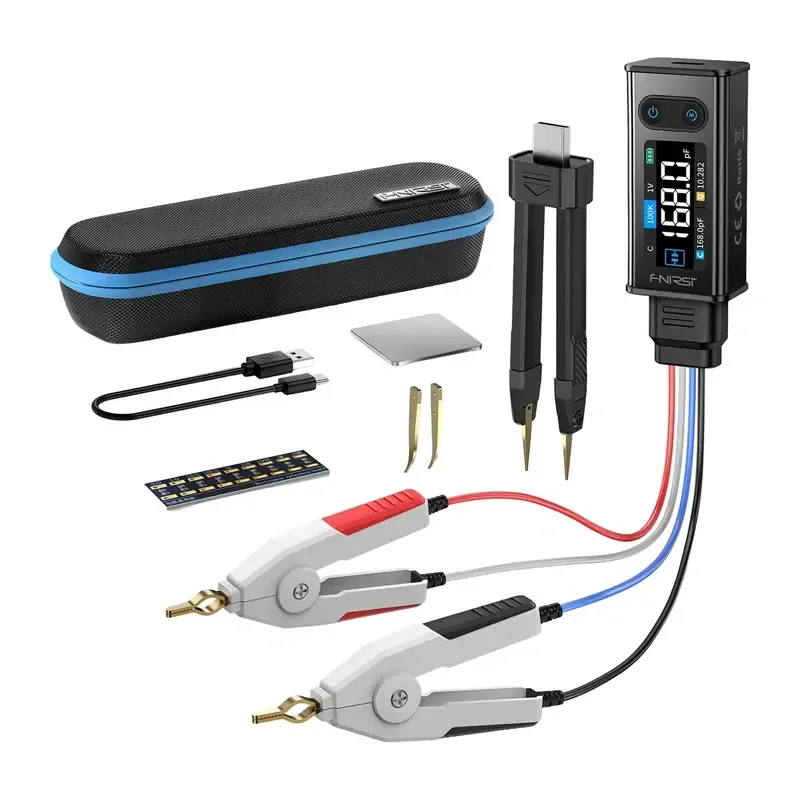

Komplektacija

• LCR matuoklis
• Laikymo dėklas
• Lenktas zondas
• Trumpojo jungimo plokštelė
• Duomenų kabelis
• Laidas su Kelvino gnybtu
• Naudotojo vadovas

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: LCR-ST2Plus
• Veikimo trukmė: apie 3 val.
• Ekranas: 1,47 colio HD
• Matmenys: 31 × 170,7 × 20,3 mm
• Svoris: apie 60,8 g
• Sąsaja: USB-C
• Darbinė temperatūra: nuo 0 °C iki 50 °C (drėgnis ≤ 75 %)
• Laikymo temperatūra: nuo −20 °C iki 60 °C (drėgnis ≤ 75 %)
