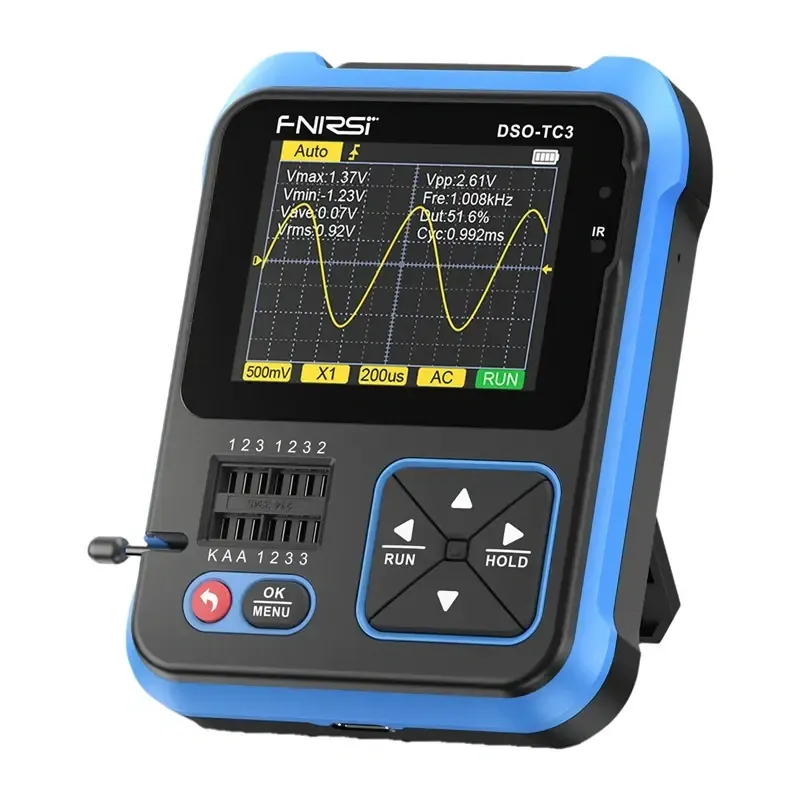

FNIRSI DSO-TC3 SigGen 3-in-1 Transistor Tester Handheld Digital Oscilloscope

FNIRSI DSO-TC3 3 viename rankinis skaitmeninis osciloskopas ir komponentų testeris

FNIRSI DSO-TC3 viename kompaktiškame įrenginyje sujungia rankinį skaitmeninį osciloskopą, elektroninių komponentų testerį ir signalų generatorių, skirtus diagnostikai, techninei priežiūrai ir darbui lauke. Įrenginio diskretizavimo dažnis yra 10 MS/s, dažnių juostos plotis – 500 kHz; jame įrengtas išmanusis komponentų testeris ir DDS signalų generatorius su šešių tipų signalų formomis. Įrenginio matmenys – 79 × 103 × 31 mm, jame yra 2,4 colio spalvotas ekranas ir integruota 1 500 mAh baterija.

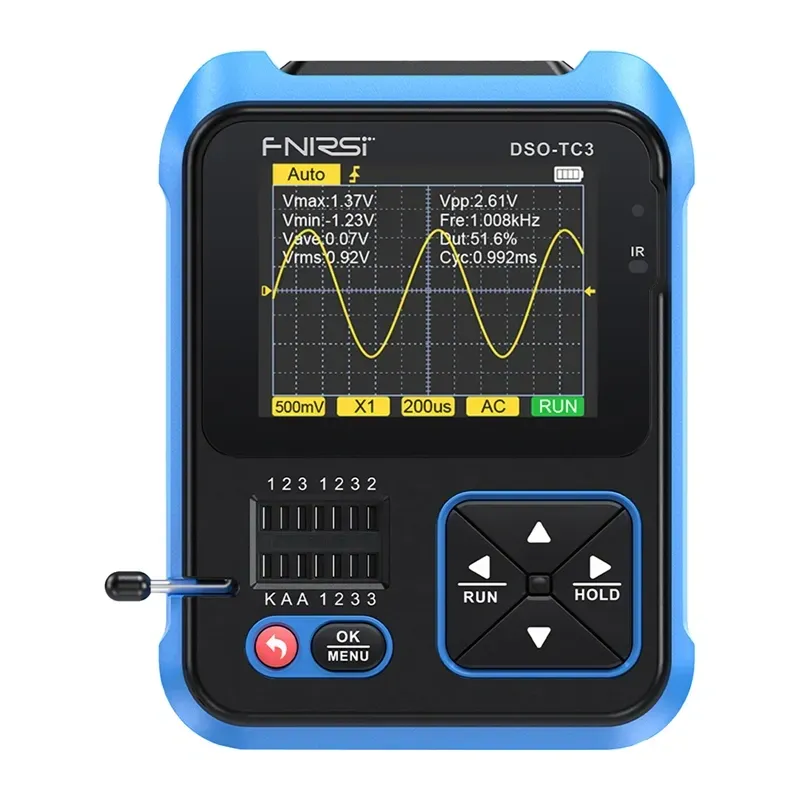

Spalvotas ekranas

2,4 colio „Full Color HD TFT“ ekranas spalvotai rodo signalų formas, komponentų simbolius ir matavimo parametrus, todėl vaizdas aiškiai matomas esant įvairiam apšvietimui, įskaitant ryškią aplinką.

Skaitmeninis osciloskopas

Osciloskopo režimas leidžia analizuoti signalus realiuoju laiku: diskretizavimo dažnis siekia 10 MS/s, o dažnių juostos plotis – 500 kHz. Naudojant 10:1 zondą, didžiausia įėjimo įtampa siekia 400 V. Įtampos diapazonas su 1:1 zondu yra 80 Vpp (±40 V), o su 10:1 zondu – 800 Vpp (±400 V). Vertikalus jautrumas reguliuojamas nuo 10 mV iki 10 V, o laiko bazė – nuo 1 µs iki 10 s.

Automatinis, normalus ir vienkartinio suveikimo trigerio režimai, kylantis arba krintantis trigerio frontas ir AUTO mygtukas padeda užfiksuoti stabilią signalų formą. Automatiškai matuojamos didžiausia, mažiausia, vidutinė, RMS ir nuo viršūnės iki viršūnės įtampa, dažnis, periodas ir darbo ciklas. Zondams kompensuoti skirtas integruotas kalibruotas 1 kHz stačiakampis signalas. Naudojant HOLD funkciją, signalų formą galima užfiksuoti ekrane.

Tranzistorių ir pasyviųjų komponentų testeris

Testeris automatiškai atpažįsta komponentų išvadus ir matuoja NPN bei PNP tranzistorius, N ir P kanalų MOSFET, IGBT, JFET, tiristorius (SCR), triakus, standartinius ir Zenerio diodus, diodų poras, rezistorius, kondensatorius bei induktyvumo rites. Matuojami tranzistorių parametrai: hFE, bazės ir emiterio įtampa bei kolektoriaus srovė; taip pat matuojama užtūros talpa ir santakos varža.

• Tranzistoriai: NPN ir PNP, β 10–600
• MOSFET: N kanalo, P kanalo ir IGBT
• JFET: palaikomi
• Tiristoriai: SCR ir TRIAC; trigerio įtampa <5 V, užtūros srovė <6 mA
• Diodai: standartiniai ir dvigubi; tiesioginė įtampa <4,5 V
• Zenerio diodai: 0,01–4,5 V naudojant 1-2-3 lizdus arba 0,01–32 V naudojant K-A-A lizdus
• Rezistoriai: 0,01 Ω–50 MΩ
• Kondensatoriai: 25 pF–100 mF
• Induktyvumo ritės: 10 µH–1 000 mH
• Baterijos: 0,1–4,5 V; matuojama įtampa ir poliškumas

Signalų generatorius

Integruotas DDS generatorius generuoja sinusinius, stačiakampius, impulsinius, trikampius, pjūklo formos ir nuolatinės srovės (DC) signalus. Dažnis reguliuojamas nuo 1 Hz iki 100 kHz, amplitudė – nuo 0 iki 3,3 V, o darbo ciklas – nuo 0 iki 100 %. Įrenginį galima naudoti grandinėms tikrinti, signalams imituoti ir grandinių veikimui patikrinti neprijungiant atskiro signalų generatoriaus.

Papildomi įrankiai

Įrankių režime galima tikrinti grandinės vientisumą, matuoti 0–40 V įėjimo įtampą, generuoti PWM signalą ir tikrinti Zenerio diodus. Įrenginys gali nuskaityti DS18B20 jutiklių temperatūrą 0–85 °C diapazone, o DHT11 jutiklių temperatūrą ir drėgmę – atitinkamai 0–60 °C ir 5–95 % diapazonuose. Infraraudonųjų spindulių dekoderis analizuoja NEC protokolo signalus ir rodo naudotojo kodą, duomenų kodą bei IR signalų formą. Taip pat galima atlikti kalibravimą.

Valdikliai, atrama ir korpusas

Vieno mygtuko režimų perjungimas, aiškus meniu, kryptiniai valdikliai ir HOLD mygtukas užtikrina paprastą valdymą. Įrenginyje įdiegta apsauga nuo viršįtampio. Integruota sulankstoma atrama reguliuojama iki 90° kampu, todėl įrenginį galima naudoti ant darbastalio nelaikant rankose. ABS korpusas yra neslystančios konstrukcijos ir pritaikytas naudoti dirbtuvėse, laboratorijoje bei lauko sąlygomis.

Baterija ir įkrovimas

Integruota 1 500 mAh, 3,7 V ličio polimerų baterija užtikrina iki 4 valandų veikimo laiką. Įkraunama per USB Type-C jungtį, naudojant 5 V / 1 A (5 W) maitinimą; įrenginį galima įkrauti suderinamu įkrovikliu, išorine baterija arba kompiuteriu.

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: DSO-TC3
• Ekranas: 2,4 colio „Full Color HD TFT“
• Matmenys: 79 × 103 × 31 mm
• Baterija: 1 500 mAh, 3,7 V ličio polimerų
• Veikimo laikas: iki 4 valandų
• Įkrovimas: USB Type-C, 5 V / 1 A (5 W)
• Atrama: sulankstoma, reguliuojama iki 90°
• Korpuso medžiaga: ABS
• Osciloskopo diskretizavimo dažnis: 10 MS/s
• Dažnių juostos plotis: 500 kHz
• Įėjimo varža: 1 MΩ
• Sujungimas: AC / DC
• Įtampos diapazonas su 1:1 zondu: 80 Vpp (±40 V)
• Įtampos diapazonas su 10:1 zondu: 800 Vpp (±400 V)
• Vertikalus jautrumas: 10 mV–10 V
• Laiko bazė: 1 µs–10 s
• Trigerio režimai: automatinis / normalus / vienkartinis
• Trigerio frontas: kylantis / krintantis
• Automatiniai matavimai: Vmax, Vmin, Vave, Vrms, Vpp, dažnis, periodas ir darbo ciklas
• Kalibravimo signalas: 1 kHz stačiakampis signalas
• Signalų generatoriaus signalų formos: sinusinė, stačiakampė, impulsinė, trikampė, pjūklo formos ir DC
• Signalų generatoriaus dažnių diapazonas: 1 Hz–100 kHz
• Signalų generatoriaus amplitudė: 0–3,3 V
• Signalų generatoriaus darbo ciklas: 0–100 %
• Grandinės vientisumo tikrinimas: taip
• Įėjimo įtampos matavimas: 0–40 V
• PWM išėjimas: taip
• DS18B20 temperatūros jutiklio diapazonas: 0–85 °C
• DHT11 temperatūros ir drėgmės diapazonai: 0–60 °C / 5–95 %
• Infraraudonųjų spindulių dekoderis: NEC protokolas (naudotojo kodas ir duomenys)

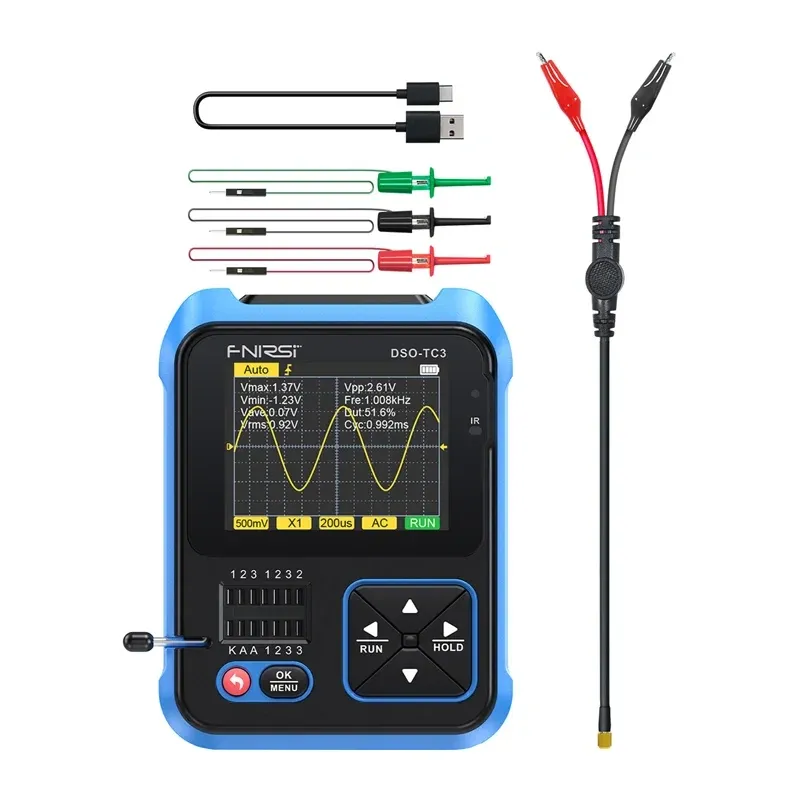

Komplektą sudaro

• FNIRSI DSO-TC3 osciloskopas
• Matavimo zondas
• 3 bandymo gnybtai
• USB-C kabelis
• Naudotojo vadovas
