LCR Tester FNIRSI LCR-ST2

FNIRSI LCR-ST2 LCR Tester

FNIRSI LCR-ST2 yra tikslus prietaisas, skirtas elektroninių komponentų testavimui su dideliu tikslumu, greičiu ir patogumu. Jis palaiko kelis matavimo dažnius ir testavimo įtampos lygius, turi išmaniąsias analizės funkcijas ir siūlo du komponentų prijungimo būdus. Įrengtas aiškus 1,47 colio HD spalvotas ekranas su automatinio vaizdo pasukimo funkcija, kompaktiškas pincetų tipo dizainas ir įkraunama 300 mAh ličio baterija, užtikrinanti apie 3 valandas veikimo, šis testeris puikiai tinka servisams ir darbui lauke. Leidžia diagnozuoti atskirus komponentus ir atlikti masinį testavimą.

Platus matavimo diapazonas ir parametrų analizė

Įrenginys matuoja varžą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki 130 V ir diodus su tiesine įtampa iki 0,7 V. Ekrane rodomi pagrindiniai elektriniai parametrai: išsklaidymo faktorius (D), kokybės faktorius (Q), varža (Z), reaktyvumas (X), fazės kampas (θ) ir ekvivalentinė serijinė varža (ESR). Automatinis rezistorių, kondensatorių ir induktorių atpažinimas pagreitina testavimą, pašalinant rankinį matavimo tipo pasirinkimą.

Lankstūs nustatymai įvairioms taikymo sritims

Testerį galima nustatyti penkiems testavimo dažniams: 100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz, leidžiant profesionaliai analizuoti įvairius elektroninius komponentus. Galimi keturi RMS testavimo įtampos lygiai (0,1 V, 0,3 V, 0,6 V ir 1,0 V), leidžiantys optimizuoti matavimo stabilumą ir tikslumą pagal komponentų savybes.

Išmanios funkcijos diagnostikos patobulinimui

Įrenginyje yra pilno diapazono skenavimo režimas nuo 100 Hz iki 100 kHz, leidžiantis greitai analizuoti dažnio atsaką vienu matavimu. Taip pat yra išmanioji rūšiavimo funkcija, kuri komponentus klasifikuoja kaip atitinkančius arba neatitinkančius nominalių verčių ir tolerancijų, naudinga masinei gamybos kontrolei. Testeris vienu metu rodo ekvivalentines serijines ir lygiagrečias reikšmes, sumažindamas parazitinius efektus ir pagerindamas tikslumą. Papildomos funkcijos: HOLD, Max ir Min patogiam rezultatų fiksavimui ir analizei, taip pat galimybė vienu metu rodyti du matavimo parametrus.

Dvi matavimo metodikos ir naudotojo patogumas

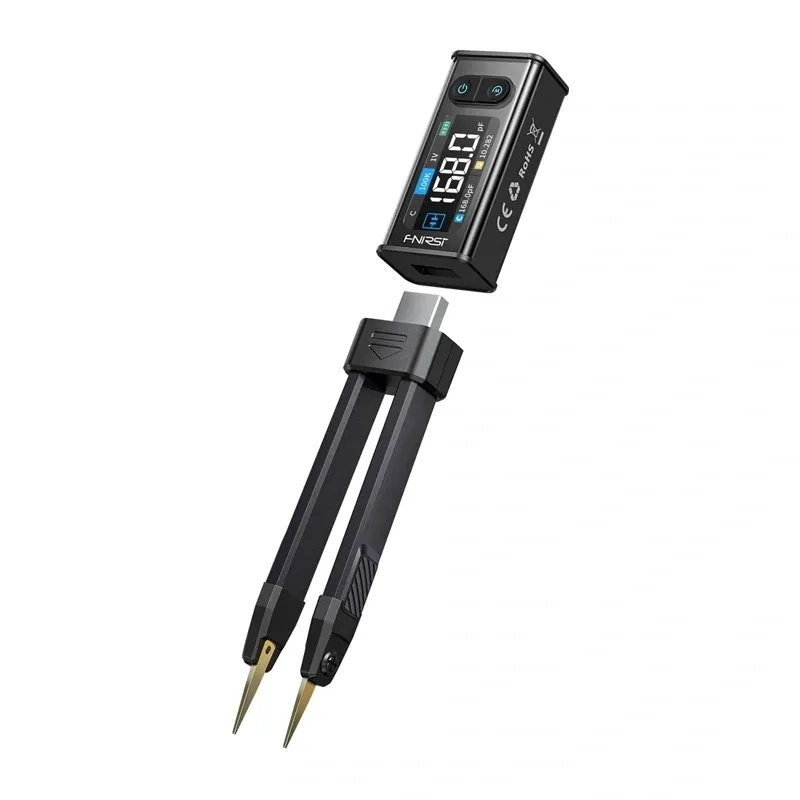

LCR-ST2 derina pincetų dizainą su pasirenkamu Kelvin zondų komplektu. Tiesūs ir lenkti zondų galiukai leidžia patogiai laikyti mažus paviršinius komponentus, o Kelvin spaustukas užtikrina tikslų keturių laidų matavimą didesniems ar per skylę montuojamiems komponentams. 1,47 colio HD spalvotas ekranas su automatinio pasukimo funkcija užtikrina patogų naudojimą tiek dešiniarankiams, tiek kairiarankiams. Magnetinis laikiklis leidžia patogiai saugoti ir pasiekti testerį.

Mobilus ir paruoštas naudoti dizainas

Lengvas pincetų tipo korpusas tinka laboratorijoms, servisams ir darbui lauke. Įmontuota 300 mAh ličio baterija palaiko iki maždaug 3 valandų nuolatinį naudojimą, įkraunama per modernų USB-C prievadą. Įtampos matavimo galimybė iki 130 V praplečia prietaiso taikymą pažangiai elektroninei diagnostikai.

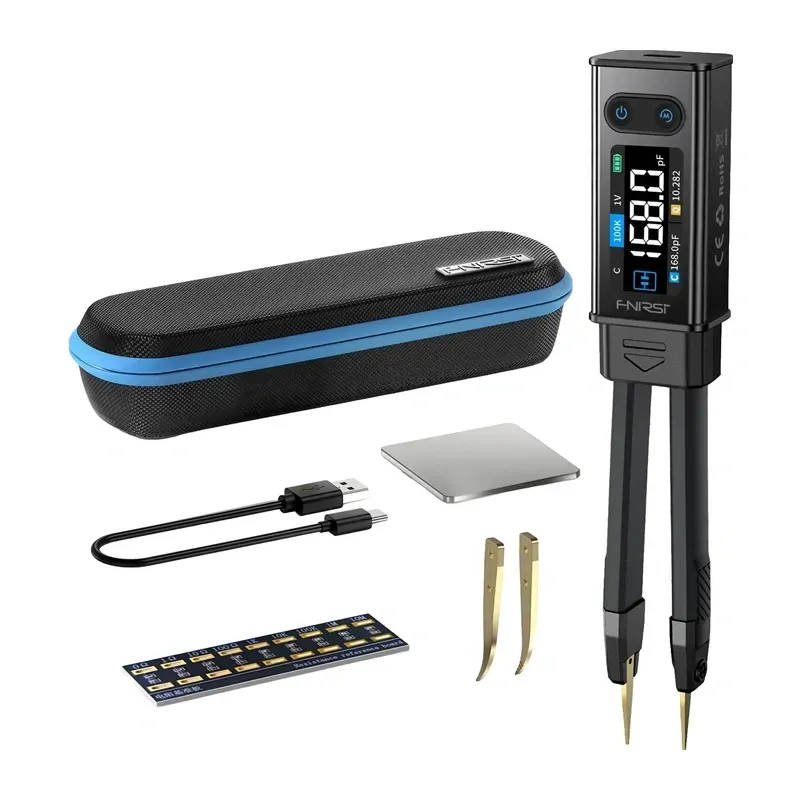

Komplektacija

• LCR testeris
• Laikymo dėklas
• Lenktas zondas
• Trumpinimo plokštelė
• Duomenų laidas
• Naudotojo vadovas

Techninės specifikacijos

• Gamintojas: FNIRSI
• Modelis: LCR-ST2
• Budėjimo laikas: apie 3 valandos
• Ekranas: 1,47" HD spalvotas
• Svoris: apie 60,8 g
• Darbinė temperatūra: nuo 0 °C iki 50 °C (drėgmė ≤ 75%)
• Išmatavimai: 31 × 170,7 × 20,3 mm
• Sąsaja: USB Type-C
• Laikymo temperatūra: nuo -20 °C iki 60 °C (drėgmė ≤ 75%)
