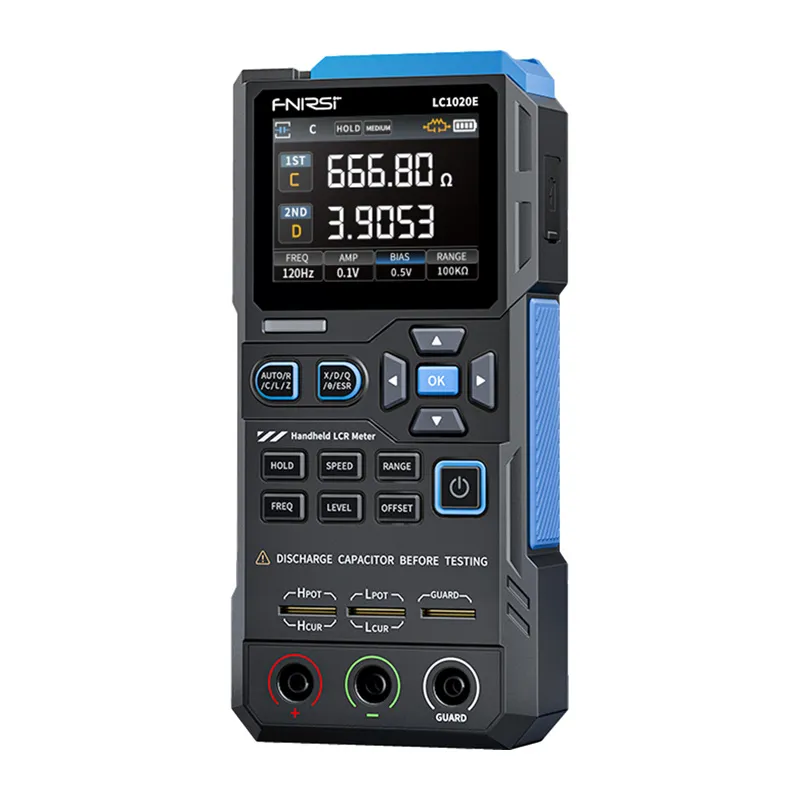

FNIRSI LC1020E High-precision handheld LCR meter

Aukštos tikslumo nešiojamas LCR matuoklis FNIRSI LC1020E

FNIRSI LC1020E yra kompaktiškas, nešiojamas LCR matuoklis, sukurtas greitiems ir tiksliais elektroninių komponentų matavimams. Jis siūlo automatinį komponentų atpažinimą, platų testavimo dažnių diapazoną, dvigubą parametrų rodymą ir didelę matavimo raišką. Su reguliuojamais įtampų lygiais, integruota polarizacija ir pažangia kalibracija, jis suteikia stabilų ir patikimą rezultatą. Spalvotas TFT ekranas, duomenų saugojimo funkcija, USB-C įkraunama baterija ir automatinis išjungimas daro prietaisą patogiu kasdieniam naudojimui tiek laboratorijoje, tiek lauke.

Automatinis komponentų atpažinimas

Matuoklis automatiškai nustato testuojamą komponentą kaip rezistorių, kondensatorių ar induktorių ir pats perjungia į atitinkamą matavimo režimą. Tai leidžia greitai, intuityviai ir be klaidingų nustatymų rizikos atlikti testavimą. Su reguliuojamu dažnių diapazonu nuo 100 Hz iki 100 kHz, palaikymu keliems dažnio lygmenims ir galimybe matuoti induktyvumą, talpą, varžą ir impedansą, FNIRSI LC1020E idealiai tinka tiek tyrimų ir plėtros laboratorijoms, tiek aptarnavimo darbams.

Dvigubas rodymas ir didelė raiška

Įrenginys siūlo dešimt kartų didesnę matavimo tikslumą ir pagrindinę tikslumą 0.05, leidžiančią patikimai analizuoti net ir pačius reikalaujančius ir jautrius elektroninius komponentus. Didelis 2.8 colių TFT spalvotas ekranas vienu metu rodo du matavimo parametrus, kas žymiai pagreitina analizę ir pagerina rezultatų skaitomumą, tuo tarpu stabilus grafikos sąsaja leidžia patogiai dirbti net ir ilgalaikių matavimų metu.

Adaptacija testuojamam komponentui

Įrenginys siūlo penkis testavimo dažnius ir tris RMS įtampos lygius, leidžiančius tiksliai pritaikyti matavimo parametrus konkrečiam komponentui ir jo savybėms. Integruota vidinė polarizacijos funkcija stabilizuoja rodmenis, mažina rezultatų svyravimus ir leidžia tiksliai testuoti komponentus, kurie ypač jautrūs įtampos pokyčiams. Su atvirų ir trumpųjų kalibravimo funkcijomis matuoklis efektyviai pašalina parazitinės talpos ir testavimo laidų varžos įtaką. Tai leidžia gauti stabilius, pakartojamus ir patikimus rezultatus nepriklausomai nuo naudojamos įrangos, kas yra esminis tikslumo matavimo taikymuose.

Efektyvumas aptarnavime ir gamyboje

FNIRSI LC1020E leidžia nustatyti nominalias vertes ir tolerancijos diapazonus, todėl lengva nustatyti komponentus, kurie nukrypsta nuo normos. Rūšiavimo režimas ir vieno mygtuko testai žymiai padidina darbo efektyvumą, ypač kokybės kontrolės, gamybos testavimo ir masinio komponentų atrankos metu. Įrenginys leidžia greitai užfiksuoti dabartinį matavimo rezultatą ir pradėti duomenų įrašymo režimą. Be to, jis sukuria aiškią realaus laiko statistiką, leidžiančią efektyviai analizuoti rezultatus, palyginti matavimus ir žymiai pagreitinti kasdienį darbą.

Efektyvumas, patogumas ir nepriklausomybė nuo darbo vietos

Integruota ličio jonų baterija, USB-C įkrovimas ir automatinio išjungimo funkcija daro matuoklį idealiu darbui lauke. Jo kompaktiškas dizainas ir pilna funkcionalumas leidžia matuoti talpą, varžą, induktyvumą, impedansą ir testuoti elektrolitinius kondensatorius serijinėse ir paralelinėse grandinėse be papildomos įrangos.

Komplekte

• matuoklis
• duomenų kabelis
• trumpinimo plokštė
• Kelvino testavimo spaustukas
• testavimo laidai (juodas + raudonas)
• naudotojo vadovas

Specifikacijos

• Gamintojas FNIRSI
• Modelis LC1020E
• Testavimo dažnis 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Pagrindinė tikslumas 0.3
• Ekranas 2.8 colių TFT LCD ekranas
• Ekrano raiška Pagrindinis parametras 4.5 skaitmenys, Antrinis parametras 4.5 skaitmenys
• Matavimo parametrai Pagrindiniai parametrai AUTO / R / C / L / Z, Antriniai parametrai X / D / Q / (fazės kampas) / ESR
• Matavimo diapazonas Induktivumas (L) 0-100 H, Talpa (C) 0-100 mF, Varža (R) 0-10 M
• Vidinė polarizacija (Bias) 0.0 V, 0.5 V
• Testavimo įtampos lygis 0.1 V, 0.3 V, 0.6 V
• Kalibravimo funkcijos Atviro grandinės kalibracija, trumpųjų grandinių kalibracija (Short)
• Palyginimo funkcija Naudojama apskaičiuoti santykinę klaidą tarp matuojamos komponento vertės ir nominalios vertės, pateikiamos procentais, ir filtruoti rezultatus. Galima nustatyti nominalias vertes ir tolerancijas, su tolerancijos diapazonu, reguliuojamu nuo 0.1 iki 99.9.
• Įrašymo funkcija Patikrina, ar matuojamo komponento duomenys atitinka nustatytą nominalią vertę ir toleranciją, įrašydamas sėkmingų ir nesėkmingų matavimų skaičių.
• Matavimo terminalų konfigūracija Trijų kontaktų, penkių kontaktų
• Išvesties varža 100
• Komunikacijos sąsaja USB Type-C (virtualus serijinis prievadas)
• Kiti nustatymai Kalba, ekrano ryškumas ir garso nustatymai, automatinis išjungimas, kalibravimo nustatymai, sistemos informacija
