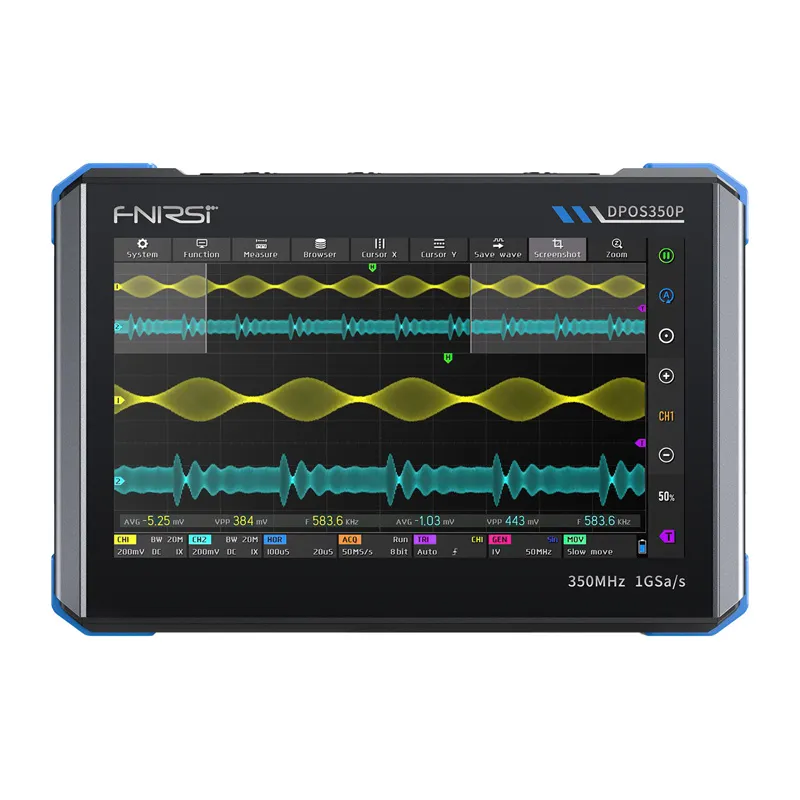

FNIRSI DPOS350P 4-in-1 digital oscilloscope

FNIRSI DPOS350P 4-in-1 Skaitmeninis Osiloskopas

FNIRSI DPOS350P yra universalus skaitmeninis osiloskopas, sukurtas patogiam ir intuityviam naudojimui. Jis turi didelį 7 colių jutiklinį ekraną, skirtą aiškiai signalų peržiūrai ir greitam prieigai prie pagrindinių funkcijų. Jame sujungtos osiloskopo, signalų generatoriaus, spektro analizatoriaus ir dažnio atsako analizatoriaus funkcijos, todėl jis tinka plačiam matavimo taikymų spektrui. Didelis juostos plotis, greitas mėginių ėmimas ir didelė atmintis užtikrina tikslią signalų analizę, o pažangūs vizualizavimo režimai pagerina matavimų skaitomumą.

Visapusiška kontrolė per signalą

Didelis 7 colių jutiklinis ekranas suteikia visapusišką analizuojamo signalo peržiūrą ir tikslią parametrų kontrolę. Aiški sąsaja leidžia greitai suprasti sistemos elgseną, o aukšta vaizdo kokybė daro DPOS350P nepakeičiamu diagnostikos ir testavimo įrankiu.

Maksimalus funkcionalumas

FNIRSI DPOS350P yra pažangus 4-in-1 osiloskopas, siūlantis keturių skirtingų prietaisų funkcijas. Tai osiloskopas (2 kanalai, 350 MHz juostos plotis, 1 GSa/s mėginių ėmimas, 8 bitų raiška, 50 000 bangų per sekundę), signalų generatorius (iki 50 MHz), spektro analizatorius (200 kHz - 350 MHz diapazonas) ir dažnio atsako analizatorius (100 kHz - 50 MHz). Tokia plati funkcijų gama reiškia, kad vienas prietaisas pakeičia kelis specializuotus įrankius, taupant vietą ir laiką.

Aukšta matavimo našumas

DPOS350P modelis siūlo 350 MHz juostos plotį, 1 GSa/s mėginių ėmimo dažnį ir 60 kpts atminties gylį, kas užtikrina tikslią signalų atkūrimą ir stabilų matavimą net ir su sudėtingais bangų formomis. FNIRSI DPOS350P leidžia atlikti Bodé diagramos analizę 100 Hz - 50 MHz diapazone, su reguliuojama dažniu, eksitacijos amplitudė ir offset. Tai idealus įrankis stiprintuvų, filtrų ir energijos grandinių testavimui, leidžiantis greitai ir tiksliai įvertinti grandinės dažnio atsaką.

Pažangi spektro ir EMI analizė

Įrenginys apima dažnių diapazoną nuo 200 kHz iki 350 MHz ir leidžia tiksliai rankiniu būdu reguliuoti pagrindinius parametrus (pradžios/pabaigos dažniai, juostos plotis, nuorodos lygis, slopinimas ir FFT ilgis). Kursorinių matavimų funkcijos ir pažangūs vizualizavimo režimai yra jūsų paslaugoms, įskaitant įspūdingą ir ypač aiškų 3D Waterfall vaizdą. Tai padaro osiloskopą idealiu EMI testavimui, RF signalų analizei ir harmonikų aptikimui.

Signalo matomumas kaip niekada anksčiau

Skaitmeninė fluorescencijos technologija užtikrina išskirtinį signalo aiškumą ir tikslų spalvų atkūrimą. Be to, pažangi triukšmo filtracija pagerina bangų formų nustatymą ir pateikimą, leidžiant atlikti tikslesnę signalų analizę. 8-16 bitų technologijos palaikymas pakelia vaizdo aiškumą į naują lygį.

Planšetinio dizaino, kuris palengvina darbą

Plonas korpusas elegantišku juodu apdaila su mėlynomis akcentais sujungia modernų dizainą su ergonomika. Planšetinio formato dizainas leidžia patogiai dirbti viena ranka, o jutiklinė sąsaja leidžia greitai pasiekti visas funkcijas be nereikalingų meniu ir sudėtingos navigacijos. Tai įrenginys, kuris natūraliai prisitaiko prie vartotojo darbo ritmo. Osiloskopas palaiko kelias kalbas, įskaitant anglų, kinų, rusų ir portugalų, todėl jis idealiai tinka tarptautinėms aplinkoms.

Įtraukta

• 350 MHz zondas x2
• QC18W įkroviklis
• USB kabelis
• Krokodilo spaustukai
• Naudotojo vadovas

Bendra

• Gamintojas Fnirsi
• Modelis DPOS350P
• Pradžios konfigūracija 5 išankstiniai nustatymai
• Kalbos Kinų / Anglų / Rusų / Portugalų
• Ekrano įstrižainė 7 coliai
• Ekrano raiška 1024 x 600 pikselių
• Ekrano technologija IPS, pilnas matymo kampas
• Interakcijos režimas Kapacitivus jutiklinis ekranas
• Automatinis išjungimas 15 minučių - 1 valanda / išjungta
• Baterija 3.7 V ličio, 8000 mAh
• Veikimo laikas apie 3 valandas
• Įkrovimo laikas apie 5 valandas
• Bendras energijos suvartojimas 10 W
• Įrenginio matmenys 190 x 128 x 37 mm

Dažnio atsako analizatorius (FRA)

• Eksitacijos signalo dažnis 100 Hz - 50 MHz
• Eksitacijos signalo amplitudė 0 - 5 Vpp
• Dažnio taškų skaičius 20 - 500
• Kursorinių matavimų dažnis / padidėjimas / fazė
• Veikimo režimas vienkartinis / cikliškas

Spektro analizatorius (SA)

• Konversijos metodas FFT
• Dažnių diapazonas 200 kHz - 350 MHz
• Lygio diapazonas 60 dBmV - +260 dBmV
• Kursorinių matavimų dažnis / amplitudė
• Waterfall grafikas palaikomas
• 3D Waterfall grafikas palaikomas

Osiloskopas

• Kanalų skaičius 2
• Juostos plotis 350 MHz
• Maks. mėginių ėmimo dažnis 1 GSa/s
• Atminties gylis 60 kpts
• Įėjimo varža 1 M / 14 pF
• Laiko bazės diapazonas 5 ns - 50 s
• Vertikalus jautrumas 2 mV - 20 V (1)
• Perkrovimo apsauga iki 400 V
• Bangų ryškumas reguliuojamas
• Skaitmeninės fluorescencijos palaikymas
• Parametrų matavimai 12 tipų
• Trigerio aptikimas skaitmeninis

Signalų generatorius (SG)

• Bangų formų tipai 14 standartinių + užfiksuota bangos forma
• Dažnis 0 - 50 MHz (sine), kitos bangos formos iki 10 M / 5 M / 3 M
• Amplitūda 0 - 5 Vpp
• Offset 2.5 V - +2.5 V
• Saugomos pritaikytos bangų formos 500 rinkinių
