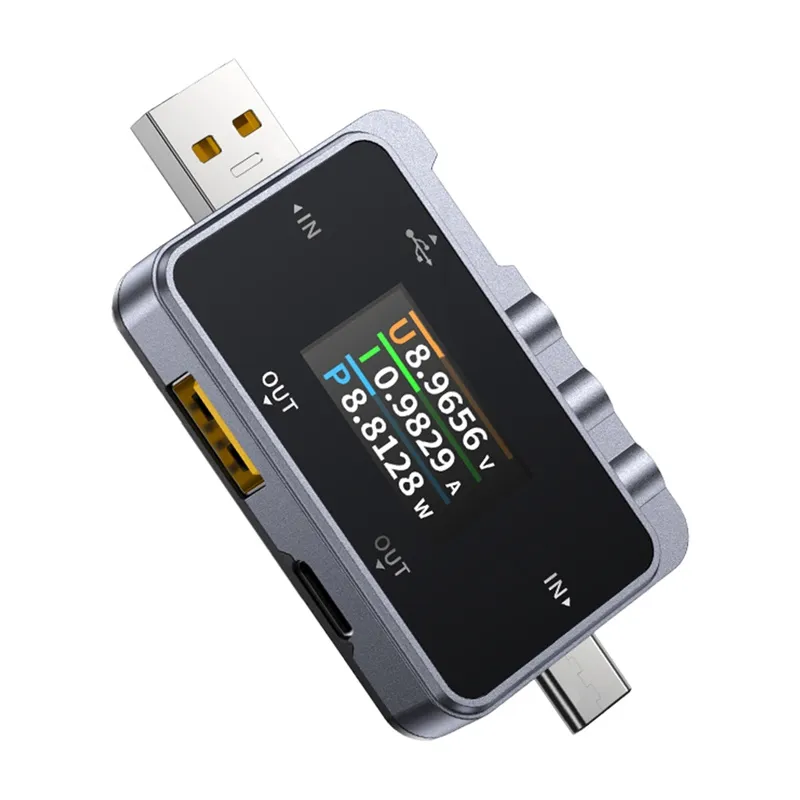

FNIRSI FNAC-28 USB-C USB-A 2-in-1 Tester

FNIRSI FNAC-28 USB-C USB-A 2-in-1 USB Testeris

FNIRSI FNAC-28 yra universali USB-A ir USB-C jungčių testeris, kuris sujungia įtampos, srovės, galios matavimo funkcijas ir greitosios įkrovos palaikymą viename kompaktiškame įrenginyje. Jis skirtas įkroviklių, kabelių, išorinių akumuliatorių ir kitų USB prievadų maitinamų įrenginių testavimui. Su 2 matavimo įėjimais testeris leidžia vienu metu tikrinti skirtingų tipų kabelių ir įrenginių įkrovimo parametrus, didinant jo universalumą. Spalvotas OLED ekranas rodo visus pagrindinius duomenis: įėjimo įtampą, srovę ir galią. Šie rodikliai matomi realiu laiku ir lengvai pasiekiami, dėka intuityvios meniu ir funkcijų mygtukų ant korpuso.

Tikslūs matavimai ir didelių apkrovų valdymas

Įmontuotas 16 bitų analoginis-skaitmeninis keitiklis (ADC) atsakingas už didelį matavimų tikslumą, kas ypač svarbu laboratoriniuose ir serviso testuose. Testeris palaiko srovės apkrovas iki 6,5 A, o USB-C prievadas leidžia dvikryptę energijos srautą. Tai leidžia ne tik matuoti galios parametrus, bet ir analizuoti energijos perdavimo kokybę abiem kryptimis, kas yra labai svarbu testuojant įrenginius su Power Delivery.

Automatinis greitosios įkrovos protokolų atpažinimas

FNAC-28 automatiškai atpažįsta svarbiausius greitosios įkrovos protokolus, įskaitant QC 2.0, QC 3.0, AFC, SCP, FCP, Apple 2.4A, VOOC, SVOOC ir PE. Prijungus įkroviklį ar įrenginį, testeris pateikia palaikomų standartų sąrašą ir įtampos bei srovės vertes. Taip pat galite aktyvuoti įkrovimo simuliacijas, leidžiančias patikrinti įkroviklio atitiktį nustatytam standartui ir jo faktinį našumą.

Platus matavimo funkcijų spektras

Su kabelių testavimo funkcija FNAC-28 gali ne tik nustatyti pažeidimus, bet ir matuoti kabelio varžą bei įvertinti jo gebėjimą perduoti srovę. Testeris taip pat leidžia simuliuoti apkrovą įrenginiui, leidžiančią patikrinti, ar kabelis veikia tinkamai realiomis apkrovos sąlygomis. Įrenginys gali atlikti akumuliatoriaus talpos testą, fiksuodamas laiką, srovę ir galios suvartojimą. FNAC-28 įrašo iki penkių matavimo duomenų rinkinių, kurie automatiškai saugomi įrenginyje. Tai palengvina akumuliatoriaus nusidėvėjimo vertinimą arba naujų elementų testavimą prieš juos įrengiant į įrangą.

Pažangios nustatymų funkcijos

FNAC-28 leidžia reguliuoti ekrano ryškumą, nustatyti laiką, per kurį pereinama į budėjimo režimą, ir pasirinkti temperatūros vienetą (C/F). Be to, įrenginys palaiko sąsajos kalbos keitimą tarp anglų ir kinų kalbų. Testeris taip pat gali simuliuoti standartinius įkrovimo profilius, tokius kaip Apple 2.4A arba DASH, leidžiančius išsamiai testuoti maitinimo šaltinius be papildomų įrenginių prijungimo. Be to, testeris gali rodyti duomenis grafikuose trimis režimais: klasikinis - su realiu įtampa ir srove, D+/D- linijos duomenų įtampos analizės režimu ir įtampos sutrikimų analizės režimu, kuris nustato maitinimo šaltinio nestabilumą.

Techninės specifikacijos

• Gamintojas FNIRSI
• Modelis FNAC-28
• Ekranas 1.06 colio
• Įtampos stebėjimo diapazonas 4-24 V
• Įtampos raiška 0.001 V
• Įtampos matavimo tikslumas (0.2 + 2)
• Srovės stebėjimo diapazonas 0-6.5 A
• Srovės raiška 0.001 A
• Srovės matavimo tikslumas (0.2 + 2)
• Galios stebėjimo diapazonas 0-156 W
• Galios raiška 0.001 W
• Galios matavimo tikslumas (0.2 + 2)
• Įrenginio temperatūros matavimas (C) Raiška 1C, tikslumas (1.2 + 3)
• Duomenų atnaujinimo laikas 1 sekundė
• Matmenys 73 x 36 x 12 mm
• Svoris 21 g

FNIRSI FNAC-28 USB-C USB-A 2-in-1 USB Testeris

FNIRSI FNAC-28 yra universali USB-A ir USB-C jungčių testeris, kuris sujungia įtampos, srovės, galios matavimo funkcijas ir greitosios įkrovos palaikymą viename kompaktiškame įrenginyje. Jis sukurtas testuoti įkroviklius, kabelius, energijos bankus ir kitas įrenginius, maitinamus per USB prievadus. Su 2 matavimo įėjimais testeris leidžia vienu metu tikrinti skirtingų tipų kabelių ir įrenginių įkrovimo parametrus, didinant jo universalumą. Spalvotas OLED ekranas rodo visus pagrindinius duomenis: įėjimo įtampą, srovę ir galią. Šie rodikliai matomi realiu laiku ir lengvai prieinami, dėka intuityvios meniu ir funkcijų mygtukų ant korpuso.

Tikslūs matavimai ir didelių apkrovų apdorojimas

Įmontuotas 16 bitų analoginis-skaitmeninis keitiklis (ADC) atsakingas už didelį matavimų tikslumą, kas ypač svarbu laboratoriniuose ir serviso testuose. Testeris palaiko srovės apkrovas iki 6.5 A, o USB-C prievadas leidžia dvišalį energijos srautą. Tai leidžia ne tik matuoti galios parametrus, bet ir analizuoti energijos perdavimo kokybę abiem kryptimis, kas yra labai svarbu testuojant įrenginius su Power Delivery.

Automatinis greitosios įkrovos protokolų atpažinimas

FNAC-28 automatiškai atpažįsta svarbiausius greitosios įkrovos protokolus, įskaitant QC 2.0, QC 3.0, AFC, SCP, FCP, Apple 2.4A, VOOC, SVOOC ir PE. Kai prijungiate įkroviklį ar įrenginį, testeris pateikia palaikomų standartų ir įtampos bei srovės verčių sąrašą. Taip pat galite aktyvuoti įkrovimo simuliacijas, leidžiančias patikrinti įkroviklio atitiktį nustatytam standartui ir jo faktinį našumą.

Platus matavimo funkcijų spektras

Su kabelių testavimo funkcija FNAC-28 gali ne tik nustatyti pažeidimus, bet ir matuoti kabelio varžą bei įvertinti jo gebėjimą perduoti srovę. Testeris taip pat leidžia simuliuoti apkrovą įrenginiui, leidžiant patikrinti, ar kabelis veikia tinkamai realiomis apkrovos sąlygomis. Įrenginys gali atlikti akumuliatoriaus talpos testą, fiksuodamas laiką, srovę ir galios suvartojimą. FNAC-28 įrašo iki penkių matavimo duomenų rinkinių, kurie automatiškai saugomi įrenginyje. Tai palengvina akumuliatoriaus nusidėvėjimo vertinimą arba naujų elementų testavimą prieš juos montuojant į įrangą.

Pažangios nustatymo funkcijos

FNAC-28 leidžia reguliuoti ekrano ryškumą, nustatyti laiką, kada pereiti į budėjimo režimą, ir pasirinkti temperatūros vienetą (C/F). Be to, įrenginys palaiko sąsajos kalbos keitimą tarp anglų ir kinų kalbų. Testeris taip pat gali simuliuoti standartinius įkrovimo profilius, tokius kaip Apple 2.4A ar DASH, leidžiančius išsamų maitinimo šaltinių testavimą be papildomų įrenginių prijungimo. Be to, testeris gali rodyti duomenis grafikuose trimis režimais: klasikinis - su realiu įtampa ir srove, D+/D- linijos duomenų įtampos analizės režimu ir įtampos trikdžių analizės režimu, kuris nustato maitinimo šaltinio nestabilumą.

Specifikacijos

• Gamintojas Fnirsi
• Modelis FNAC-28
• Ekranas 1.06 colio
• Įtampos stebėjimo diapazonas 4-24 V
• Įtampos skiriamasis gebėjimas 0.001 V
• Įtampos matavimo tikslumas (0.2 + 2)
• Srovės stebėjimo diapazonas 0-6.5 A
• Srovės skiriamasis gebėjimas 0.001 A
• Srovės matavimo tikslumas (0.2 + 2)
• Galios stebėjimo diapazonas 0-156 W
• Galios skiriamasis gebėjimas 0.001 W
• Galios matavimo tikslumas (0.2 + 2)
• Įrenginio temperatūros matavimas (C) Skiriamasis gebėjimas 1C, tikslumas (1.2 + 3)
• Duomenų atnaujinimo laikas 1 sekundė
• Išmatavimai 73 x 36 x 12 mm
• Svoris 21 g
