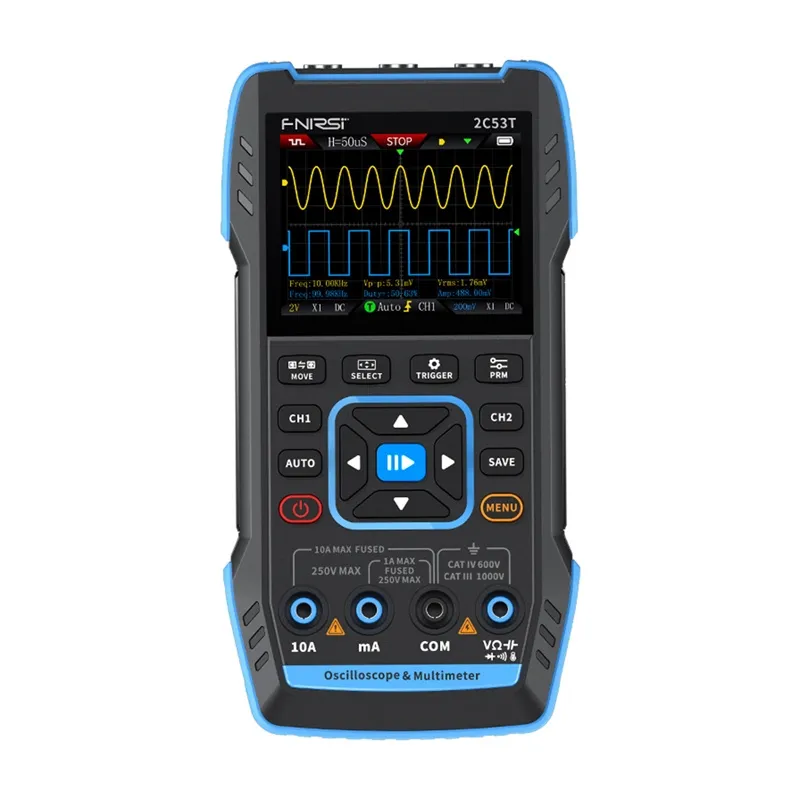

FNIRSI 2C53T 3-in-1 nešiojamas osciloskopas, multimetras ir signalų generatorius

FNIRSI 2C53T sujungia 250 MHz/250 MSa/s osciloskopo funkcijas su 8 bitų ADC ir 16 k taškų atminties buferiu kiekvienam kanalui (prieš/popo iškvietimą), multimetrą iki 19999 ir 50 kHz signalų generatorių. Įvesties varža yra 1 M 15 pF su AC/DC/GND perjungimu. Patvarus ABS korpusas su silikono dangomis, 2.8 colių 320x240 px ekranu ir 3000 mAh baterija (iki 4 valandų veikimo) garantuoja mobilumą ir nuolatinius matavimus net sudėtingomis sąlygomis. Įrenginys yra CAT II 300 V sertifikuotas, su dviem keraminiais saugikliais ir viršįtampio apsaugos grandine. Su bangų įrašymo ir programinės įrangos atnaujinimo funkcijomis visada turite kontrolę savo rezultatuose ir prieigą prie naujausių funkcijų.

Spalvotas ekranas ir multimetras

2.8" ekranas su 320x240 px raiška rodo bangas pilnomis spalvomis su "begaline pėdsakų" funkcija (išlaikant signalo pėdsaką ekrane net ir po jo išnykimo), išlaikant bangos pėdsaką ekrane. YT, Rolling ir XY režimai (vadinamosios Lissajous figūros, skirtos analizuoti fazių skirtumus tarp signalų) palengvina fazių ryšių stebėjimą, o didelis ryškumas užtikrina skaitomumą bet kokiomis sąlygomis. Įmontuotas multimetras su iki 19999 raiška leidžia matuoti DC/AC, žemas ir aukštas sroves, varžą, talpą, diodus, temperatūrą ir tęstinumą (buzzer). Išmaniosios apsaugos apsaugo vartotoją ir įrangą nuo perkrovos.

Pažangi aparatūros architektūra

Profesionali ARM + FPGA + didelio našumo ADC kombinacija, naudojama staliniuose osciloskopuose, užtikrina greitą iškvietimą ir tikslią signalo atkūrimą. Iškvietimo sistema siūlo Edge (kylantis/nusileidžiantis), impulso plotį, vaizdo ir nuolydžio režimus su iki 50 prieš iškvietimą ir 50 po iškvietimo, todėl net trumpiausios anomalijos fiksuojamos neprarandant detalių.

Signalų generatorius

Įmontuotas funkcijų generatorius siūlo iki 400 V įtampą ir iki 50 kHz dažnį, taip pat 13 bangų formų (sinusoidė, kvadratas, trikampis, pjūklas, nuolydis, impulsas, triukšmas ir kt.) su reguliuojamu offset (signalo poslinkis, palyginti su nuliu) ir amplitudę 10 mV/div žingsniais, leidžiančiu testuoti filtrus, stiprintuvus ir analogines grandines be papildomos įrangos.

Automatinis matavimo nustatymas

AUTO funkcija nustato diapazoną ir iškvietimą vienu mygtuko paspaudimu, leidžiančiu iš karto peržiūrėti bangas be laiko reikalaujančios konfigūracijos. Papildomų Vieno ir Normalaus režimų palaikymas supaprastina darbą su greitais lauko matavimais. Vieno paspaudimo pakanka, kad išsaugotumėte bangos ekrano nuotrauką osciloskopo atmintyje arba tiesiai į kompiuterį per USB. Tai palengvina rezultatų archyvavimą ir tolesnę analizę bet kurioje aplinkoje.

Izoliuoti matavimo kanalai

Dvi visiškai nepriklausomos įvestys, CH1 ir CH2, su 50 MHz juostos plotu pašalina tarpusavio trukdžius, didindamos matavimo tikslumą. Pavyzdžiui, 250 MSa/s pavyzdžiai atkartoja PWM impulsus ir maitinimo šaltinio svyravimus su maksimaliu tikslumu.

Patvarus dizainas

Silikono danga ABS (akrilonitrilo butadieno stirenas) korpusas užtikrina atsparumą kritimams ir smūgiams, o auksu padengti PCB (spausdintinės plokštės) takeliai yra atsparūs korozijai. 3000 mAh baterija garantuoja iki 3 valandų veikimo. Sulankstomas stovas leidžia įrenginį pastatyti bet kokiu kampu, o ergonomiškos mygtukai ir USB-C prievadas užtikrina patogų veikimą ir įkrovimą.

Įtrauktas

• FNIRSI 2C53T 3-in-1 nešiojamas osciloskopas
• 10 matavimo zondų (1 vnt.)
• Zondas su krokodilo spaustukais
• Multimetro laidai
• Įkrovimo laidas
• Nešiojimo krepšys
• Vartotojo vadovas

Produkto parametrai

• Ekranas 2.8 colių HD spalvotas ekranas
• Raiška 320 x 240
• Įkrovimo specifikacijos USB-C (5 V/1 A)
• Baterija 3000 mAh ličio jonų
• Palaikomos funkcijos Osciloskopas, signalų generatorius, multimetras
• Budėjimo laikas 6 valandos (maksimumas laboratorijoje)
• Kalba Kinų ir anglų
• Matmenys 167 x 89 x 35 mm
• Svoris 300 g

Osciloskopo parametrai

• Kanalo Du kanalo
• Pavyzdžių 250 MSa/s
• Analoginė juostos plotis 50 MHz (kiekvienam kanalui nepriklausomai 50 MHz)
• Atminties gylis 1 k taškas
• Varža 1 M
• Laiko bazės diapazonas 10 ns - 20 s
• Vertikalioji jautrumas 10 mV/dalies - 10 V/dalies
• Maksimalus matavimo įtampa 400 V
• Trigerio režimas AUTO/Normalus/Vienkartinis
• Rodymo režimas Y-T/Rolling/X-Y
• Koplingas AC/DC
• Pėdsakų išsaugojimas OFF, 500 ms, 1 s
• Matematinės funkcijos 8 pagrindinės operacijos + FFT
• Bangų įrašymas Taip
• Bangų eksportas Taip
• Kursorių matavimas Taip

Signalų generatoriaus parametrai

• Kanalo Vienas kanalas
• Dažnis 1 Hz - 50 kHz
• Amplitudė 0.1 - 3.0 V

Multimetro parametrai

• DC įtampa 1.9999 V / 19.999 V / 199.99 V / 1000 V
• AC įtampa 1.9999 V / 19.999 V / 199.99 V / 750.0 V
• DC srovė 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• AC srovė 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Varža 9.999 M / 1.9999 M / 199.99 k / 19.999 k
• Talpa 9.999 mF / 99.99 mF
• Temperatūra -55 C iki 1300 C
• Diodų matavimas Taip
• Tęstinumo testas Taip
