Blackmagic Design Blackmagic ATEM Talkback Converter 4K (BM-SWRCONVRCKT4K8)

Kameros Talkback ir Ryšys

Blackmagic ATEM Talkback Converter 4K palaiko iki 8 kamerų SDI talkback naudojant įterptus garso kanalus 15 ir 16, suderinamas su Blackmagic Studio Cameras ir ATEM Camera Converter. Palaiko 12G-SDI visiems SD, HD ir Ultra HD formatais iki 2160p60, suteikdamas BNC jungtis kiekvienai kamerai ir optinio pluošto lizdą SFP modulio pridėjimui, kad būtų pratęstas kamerų atstumas.

Pagrindinės Savybės

• Push-to-talk mygtukai komunikacijai
• Palaiko tvirtas aviacines ir įprastas ausines
• Loop-through galimybė daugiau nei 8 kameroms
• Įmontuotas garsiakalbis ir priekinės panelės mikrofono įvestis

ATEM Studio ir Kamerų Konverteriai

Šie konverteriai leidžia kameroms būti nutolusioms nuo jungiklio naudojant nebrangų optinį pluoštą, leidžiant ryšį iki 45 kilometrų (28 mylių) su pilnu dvikrypčiu vaizdo, garso, talkback ir tally signalais.

Gyvi Kamerų Ryšiai

Idealus gyviems muzikos ir sporto renginiams, konverteriai leidžia nuotolinį kamerų išdėstymą, pvz., lenktynių trasose ar scenose. Iki 4 ATEM Camera Converter gali būti prijungti prie kiekvieno ATEM Studio Converter, leidžiant kelių kamerų talkback įterptą į kanalus 15 ir 16 optinio pluošto SDI ryšyje.

Dizainas ir Konstrukcija

ATEM Camera Converter konvertuoja SDI arba HDMI kameros išvestį į optinį pluoštą su įterptu garsu ir talkback. Jis turi lengvą, apdirbtą aliuminio korpusą su vidine ilgaamže baterija nešiojimui. ATEM Studio Converter yra montuojamas į stelažą su 4 dvikrypčiais optinio pluošto ryšiais, konvertuojantis optinio pluošto įvestį į SDI ir išskiriantis garsą per XLR jungtis.

Optinio Pluošto Ryšys

Naudoja pramonės standartinį vieno režimo optinio pluošto kabelį su LC jungtimis, palaikantis atstumus iki 45 km (28 mylių) 1310 nm bangos ilgiu, viršijant tradicinių varinių kabelių ribas.

Talkback ir Tally

• Talkback naudoja įterptus garso kanalus 15 ir 16 komunikacijai su kamerų operatoriais.
• ATEM Camera Converter palaiko PC arba iPhone tipo ausines; ATEM Studio Converter palaiko aviacines ausines ir turi įmontuotą mikrofoną bei garsiakalbį.
• Tally palaikymas apima raudonas LED indikacijas ant kameros konverterio ir raudonas tally ribas SDI bei HDMI monitoringo išvestyse, rodančias transliacijos būseną.

Aukštos Kokybės Dizainas

Pagamintas iš tvirto aliuminio, skirtas patvarumui gyvose gamybos aplinkose. ATEM Camera Converter turi integruotą diržo segtuką. ATEM Studio Converter turi apdirbtą aliuminio priekį su mikrofono ir ausinių jungtimis, apšviestais push-to-talk mygtukais, įmontuotu garsiakalbiu ir garso reguliavimu. Maitinimas palaiko 110-240V AC.

Aukštos Kokybės Jungtys

• ATEM Camera Converter siūlo profesionalias SDI ir vartotojiškas HDMI įvestis, taip pat 1/4" stereo lizdus mikrofonui/liniiniam išoriniam garsui.
• ATEM Studio Converter suteikia 4 dvikrypčius optinio pluošto konverterius, subalansuotas analogines garso išvestis per XLR, loop programos SDI įvestį ir AES/EBU mikrofono bei ausinių kilpas kelių įrenginių sujungimui.

Programinė Įranga ir Firmware

Blackmagic Design Converter Utility programinė įranga leidžia konfigūruoti kamerų numerius, garso lygius ir atnaujinti firmware per USB. Suderinama su Mac OS X ir Windows.

Specifikacijos

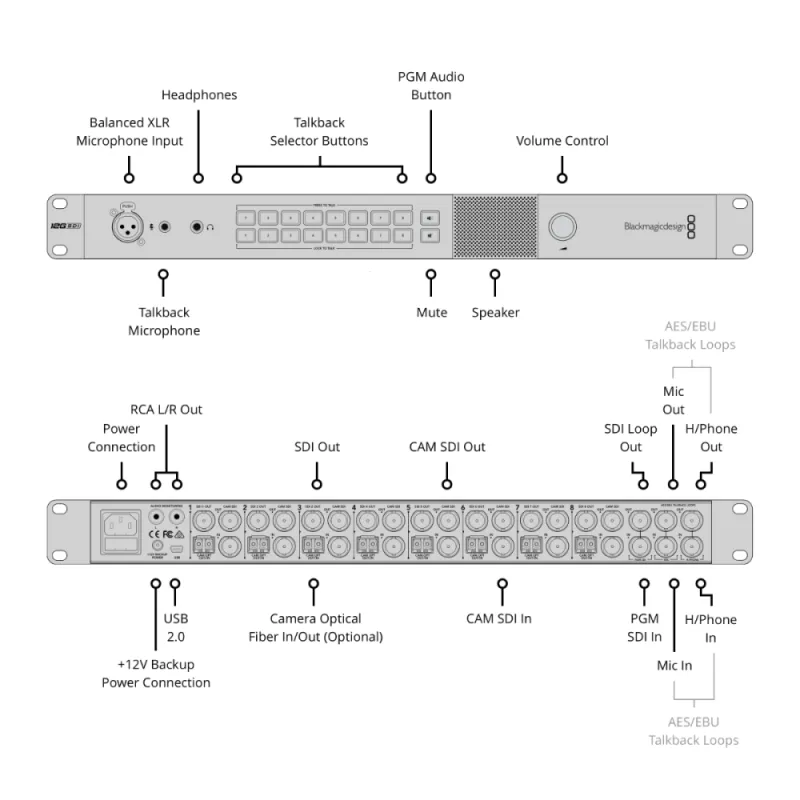

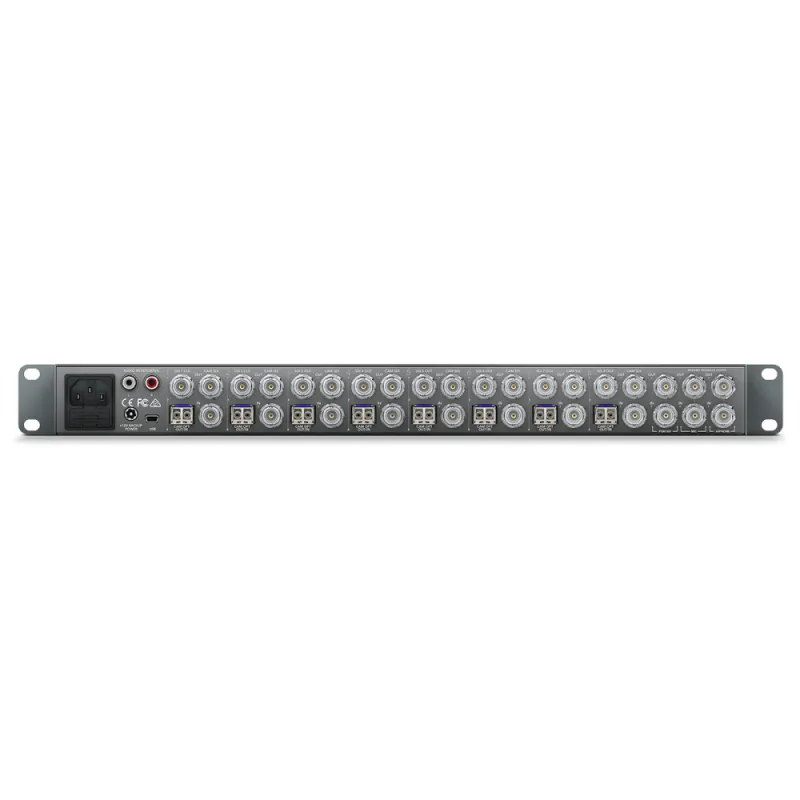

Jungtys

• SDI Programos Įvestis: 1 × 10-bitų SD/HD/Ultra HD 4K automatinis perjungimas su tally ir 16 kanalų įterptu garsu
• SDI Programos Išvestis: 1 × 10-bitų SD/HD/Ultra HD 4K automatinis perjungimas loop-through režimu
• Talkback Garsas: Aviacinės ausinių jungtys (0.25" TRS ausinės, 0.206" TRS mikrofonas), priekinė subalansuota XLR mikrofono įvestis
• Analoginis Garsas: 1 × stereo RCA monitoringo išvestis
• SDI Kameros Įvestis/Išvestis: 8 × 10-bitų SD/HD/Ultra HD 4K automatinis perjungimas su 16 kanalų įterptu garsu
• Optinio Pluošto Vaizdo Įvestis/Išvestis (pasirenkama): 8 × vieno režimo SD/HD/Ultra HD 4K automatinis perjungimas su LC jungtimis
• Optinio Pluošto Garso Įvestis/Išvestis: 8 × vieno režimo su LC jungtimis; kanalai 1-2 kameros garsas, 15-16 interkomo garsas
• Kompiuterio Sąsaja: 1 × mini-B USB firmware atnaujinimams

Palaikomi Standartai

• SD: 525/29.97 NTSC, 625/25 PAL
• HD: 720p50/59.94/60, 1080i50/59.94/60, 1080PsF23.98/24/25/29.97/30, 1080p23.98/24/25/29.97/30/50/59.94/60
• 2K: 2048×1080p23.98/24/25, 2048×1080PsF23.98/24/25
• 4K: 3840×2160p23.98/24/25/29.97/30/50/60, 4096×2160p23.98/24/25/29.97/30/50/60
• SDI Atitiktis: SMPTE 259M, 292M, 296M, 372M, 424M B lygis, 425M
• Garso Imimas: 48 kHz, 24-bitų A/D
• Vaizdo Imimas: 4:2:2, 4:4:4; 10-bitų spalvų tikslumas; REC 601, REC 709 spalvų erdvės

Maitinimas ir Fizinės Charakteristikos

• Galia: 60 W
• Maitinimo Šaltinis: 110-240V AC įvestis su papildoma 12-31V DC įvestimi

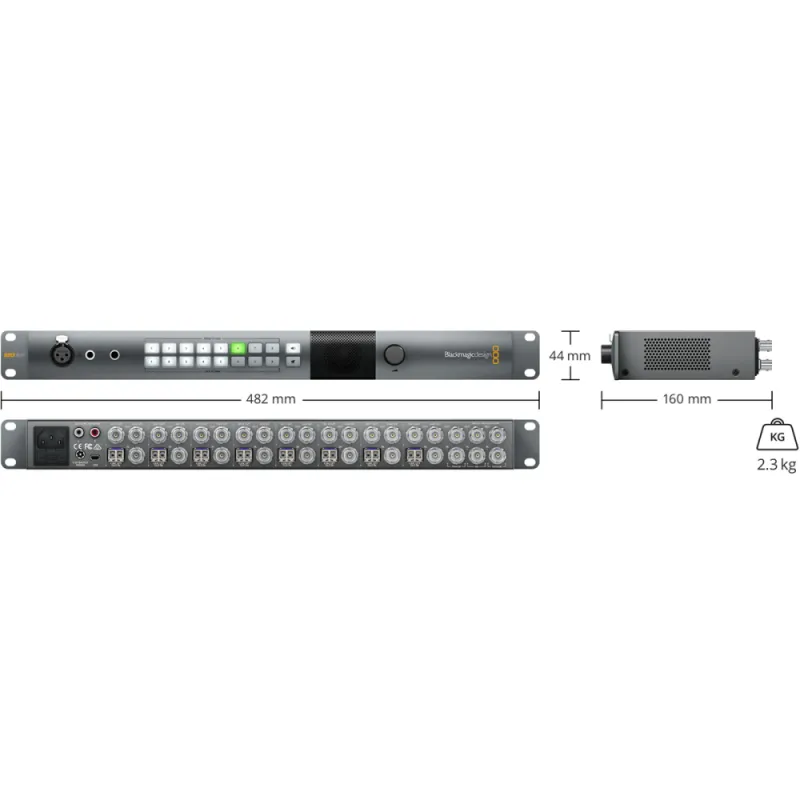

• Fiziniai Matmenys: 1 stovo vienetas, mažiau nei 15 cm gylio

Aplinkos Sąlygos

• Darbinė Temperatūra: 0° iki 40° C
• Sandėliavimo Temperatūra: -20° iki 45° C
• Santykinė Drėgmė: 0% iki 90% be kondensacijos

Garantija

• 3 metų ribota gamintojo garantija
• 12 mėnesių garantija jungtims, kabeliams, aušinimo ventiliatoriams, optinio pluošto moduliams, saugikliams ir klaviatūroms
