CVW Beamlink Quad Plus

Bevielė HD vaizdo perdavimo sistema

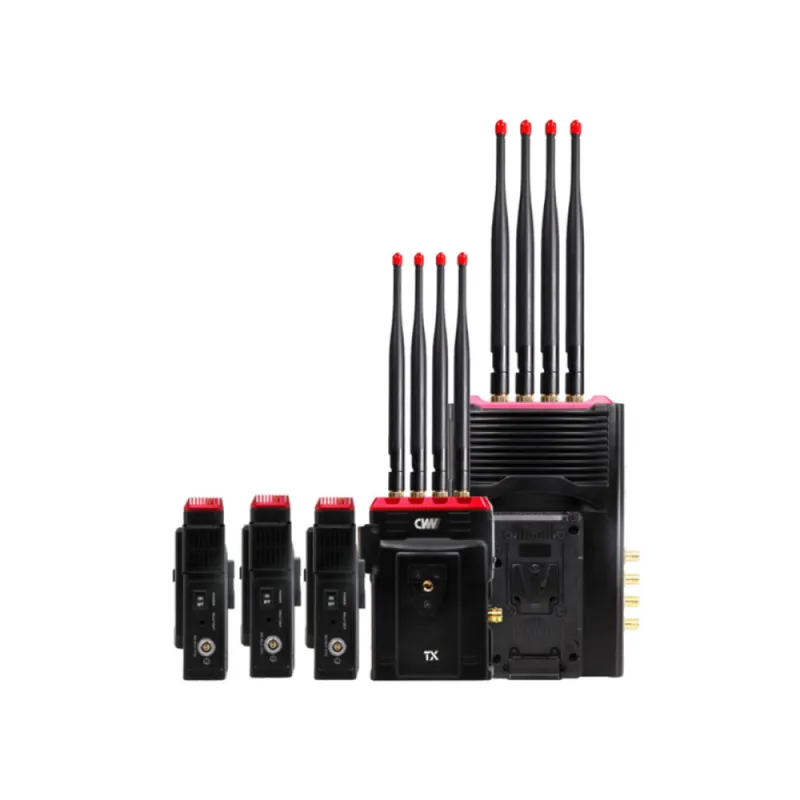

CVW Beamlink Quad Plus yra bevielė HD vaizdo perdavimo sistema, leidžianti prijungti 4 siųstuvus prie 1 imtuvo, patobulinta versija nuo Beamlink Duo su reikšmingais patobulinimais.

Pagrindinės savybės

• Bevielis HD perdavimas su ilgo nuotolio diapazonu iki 800 metrų
• Kanalo skenavimo funkcija
• Ekranas rodo signalo stiprumą patogiam stebėjimui
• Kodavimas ir dekodavimas naudojant H.265 efektyviam vaizdo suspaudimui
• Kombinuota sąsaja su PTZ (pasukimo, pakėlimo, priartinimo) valdymu
• Palaiko 2 siųstuvus prie 1 imtuvo su Tally funkcija, leidžiančia perduoti 2 HD vaizdo kanalus
• Sklandus ryšys tarp imtuvo ir vaizdo jungiklio per vieną RF kanalą
• Palaiko tiek SDI, tiek HDMI vaizdo įvestis
• Paprasta įrengti ir patogu naudoti
• Lankstus taikymas įvairiose situacijose
• Pašalina laidų poreikį daugiafunkciniuose nustatymuose

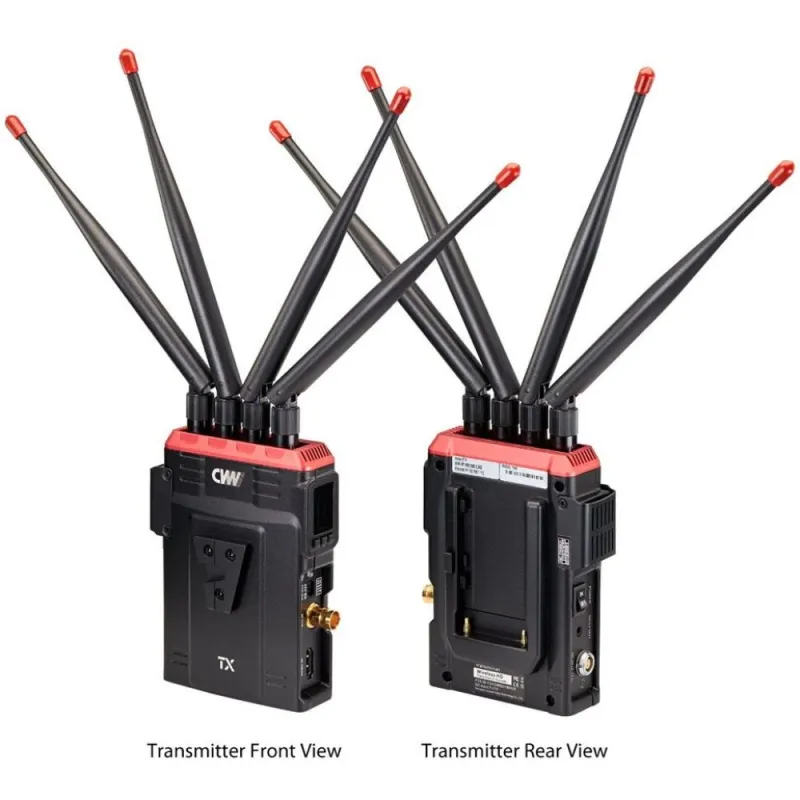

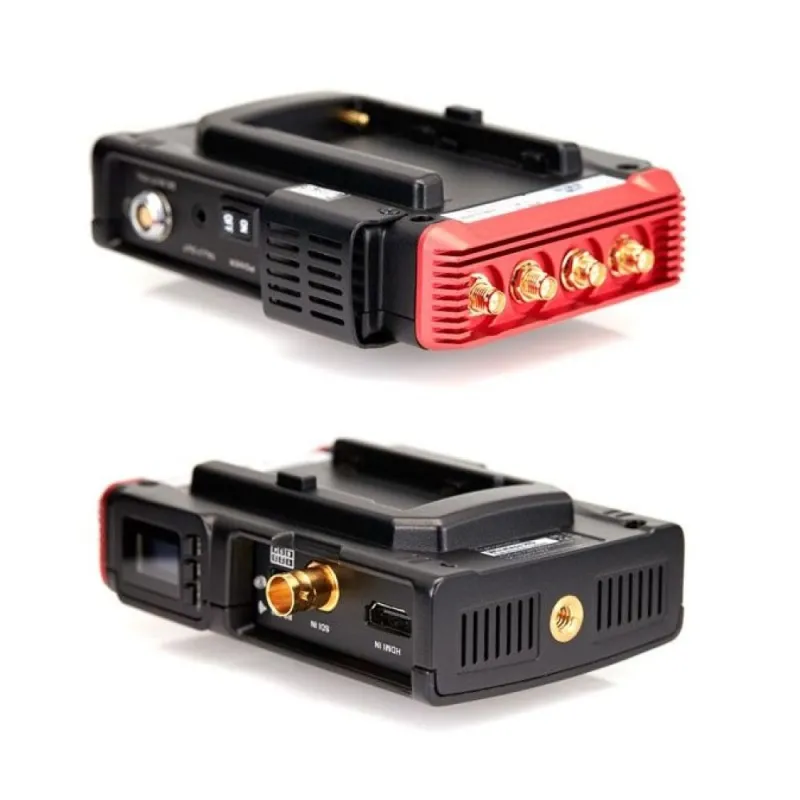

Siųstuvo specifikacijos

• Antenos režimas: 4×4 MIMO su 5 dBi išorinėmis antenomis
• Dažnių diapazonas: 5.1–5.8 GHz
• Perdavimo galia: 17 dBm
• Garso formatas: PCM, MP2
• Imties jautrumas: -70 dBm
• Pralaidumas: 40 MHz
• Galios suvartojimas: 10 W
• Perdavimo nuotolis: iki 800 metrų (vaizdo kodo greitis: 8 Mbps kiekvienam kanalui)
• Darbo temperatūra: 0–40 °C (darbo režimas), -20–80 °C (sandėliavimas)
• Apsauga nuo viršįtampio: 7 V–17 V
• Matmenys: 96 mm (ilgis) × 46 mm (plotis) × 127 mm (aukštis)

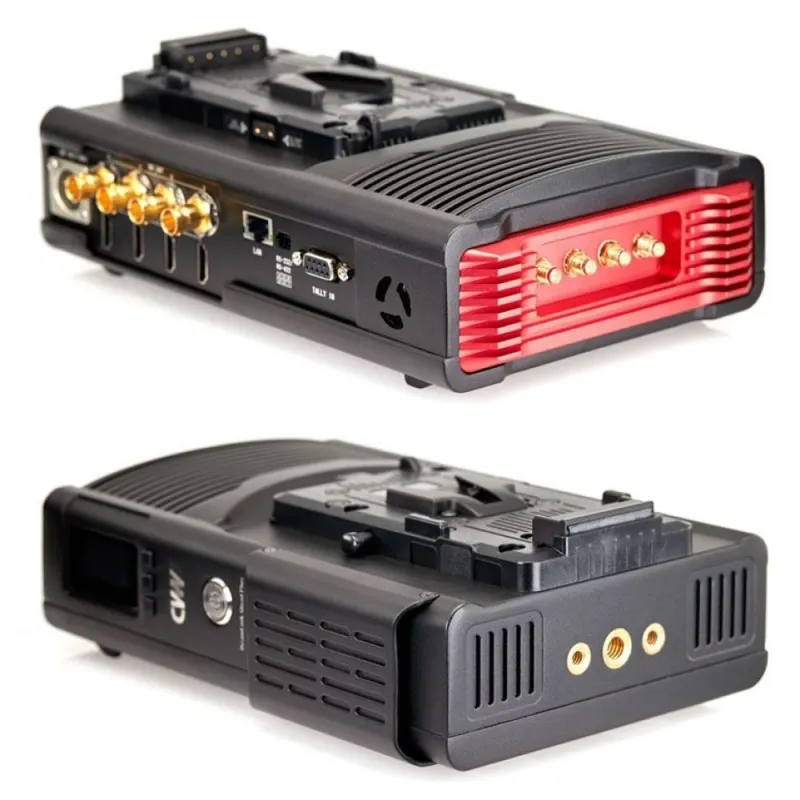

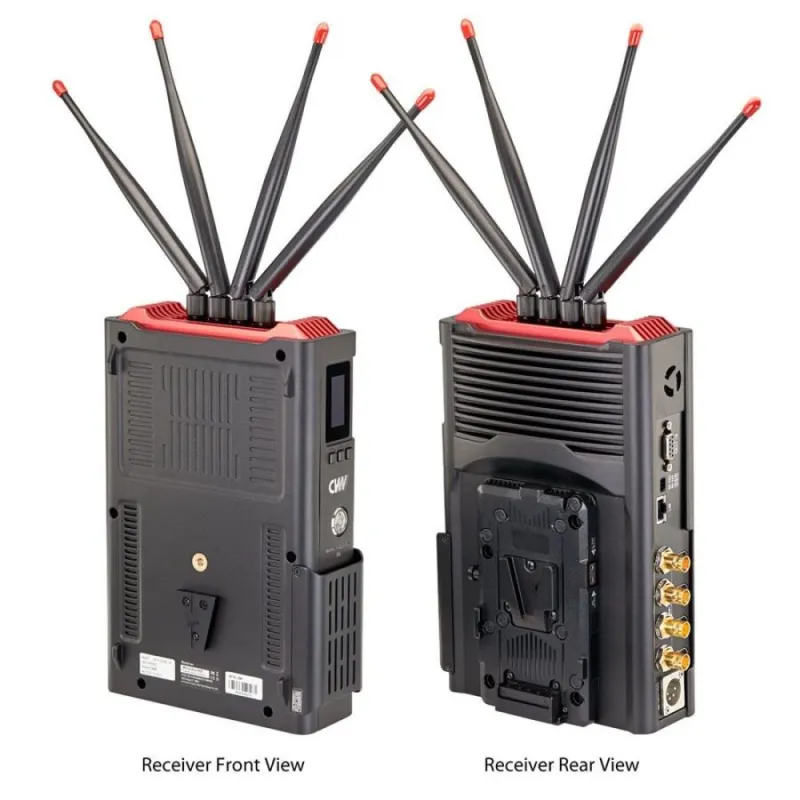

Imtuvo specifikacijos (RX: BEAMLINK-Quad)

• Antenos režimas: 4×4 MIMO su 5 dBi išorinėmis antenomis
• Dažnių diapazonas: 5.1–5.8 GHz
• Imties jautrumas: -70 dBm
• Pralaidumas: 40 MHz
• Garso formatas: PCM, MP2
• SDI protokolas: SMPTE 424M 3G-SDI
• Galios suvartojimas: 20 W
• Perdavimo nuotolis: iki 500 metrų (vaizdo kodo greitis: 8 Mbps kiekvienam kanalui)
• Matmenys: 176 mm (ilgis) × 81 mm (plotis) × 235 mm (aukštis)
• Darbinė įtampa: 7–17 V
