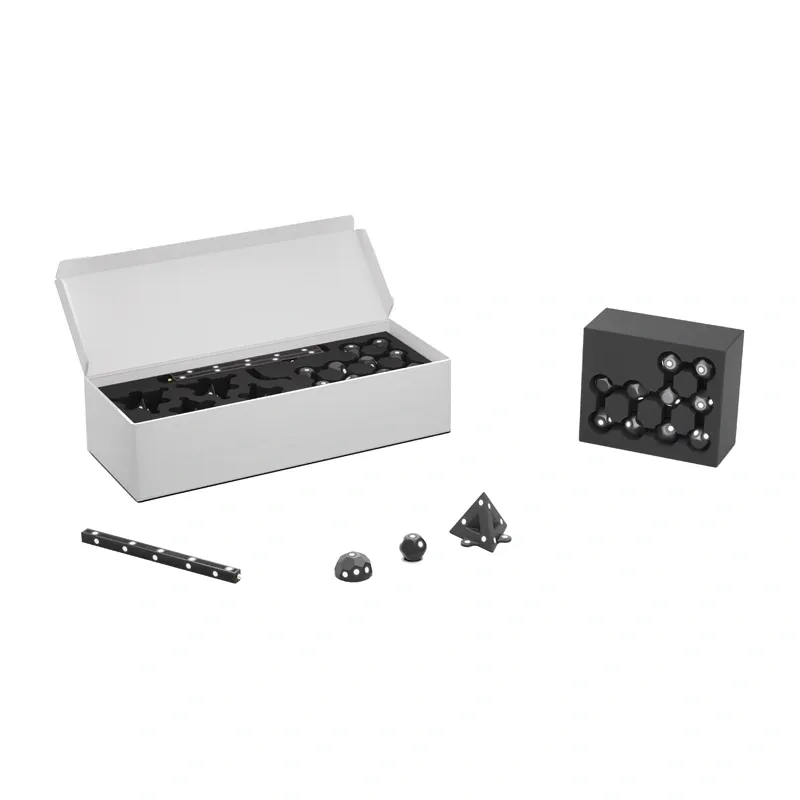

Revopoint Reference Block Set

Didesnis 3D skenavimo tikslumas ir stabilumas

„Revopoint Reference Block Set“ rinkinys padidina 3D skenavimo tikslumą ir stabilumą. Tam tikrų matmenų ir įvairių geometrijų žymekliai suteikia papildomų atskaitos taškų, padedančių skaitytuvui sekti objektus ir tiksliau sulygiuoti nuoseklius kadrus. Taip galima sumažinti klaidų ir korekcijų poreikį bei gauti labiau nuspėjamus rezultatus, ypač skenuojant lygius, simetriškus arba išskirtinių bruožų neturinčius paviršius.

Daugiau atskaitos taškų – didesnis tikslumas

Kiekvieno tipo žymeklis turi konkrečius matmenis ir taškų išdėstymą, padedantį skaitytuvui nustatyti jo padėtį erdvėje. Didesni piramidiniai žymekliai (67 × 55 mm) išlieka matomi iš didesnio atstumo ir tinka didesniems objektams. Mažesni sferiniai žymekliai (30 mm) ir kupolo formos žymekliai (41 × 22 mm) padeda detaliai fiksuoti vaizdą skenuojant iš arti, todėl rinkinį galima pritaikyti konkrečiam projektui.

Įvairūs žymekliai lanksčiam darbo procesui

Rinkinyje yra taškiniai, erdviniai ir linijiniai žymekliai. Sferas ir kupolo formos žymeklius galima išdėstyti aplink objektą, sukuriant atskaitos taškų tinklelį. Piramidiniai žymekliai padeda stabilizuoti sekimą sudėtingesnėmis sąlygomis, o 205 mm ilgio žymeklių juostelės tinka pailgiems objektams arba skenavimui, kai svarbu išlaikyti ašies padėtį. Prireikus tankesnio taškų išdėstymo galima naudoti lipniuosius žymeklius, kurių vidinis skersmuo yra 6 mm, o išorinis – 10 mm.

Magnetinis tvirtinimas

Sferiniai, kupolo formos ir piramidiniai žymekliai turi 8 mm skersmens magnetus, todėl juos galima greitai ir patikimai pritvirtinti prie metalinių paviršių be papildomų laikiklių. Stabilus tvirtinimas padeda išvengti žymeklių pasislinkimo skenuojant ir užtikrina nuoseklią skenavimo kokybę.

Suderinamumas ir pritaikymas

Rinkinys suderinamas su „Revopoint“ 3D skaitytuvais, įskaitant POP, POP 2, POP 3, POP 3 Plus, RANGE, RANGE 2, INSPIRE, INSPIRE 2, MIRACO, MIRACO Pro, MIRACO Plus, MetroX, MetroX Pro, MetroY, MetroY Pro, MetroY Ultra ir Trackit serijas. Jis tinka tiek greitam apžvalginiam skenavimui, tiek tiksliosios inžinerijos projektams, kuriuose svarbus tikslus sulygiavimas ir stabilus sekimas, įskaitant lazerinius režimus.

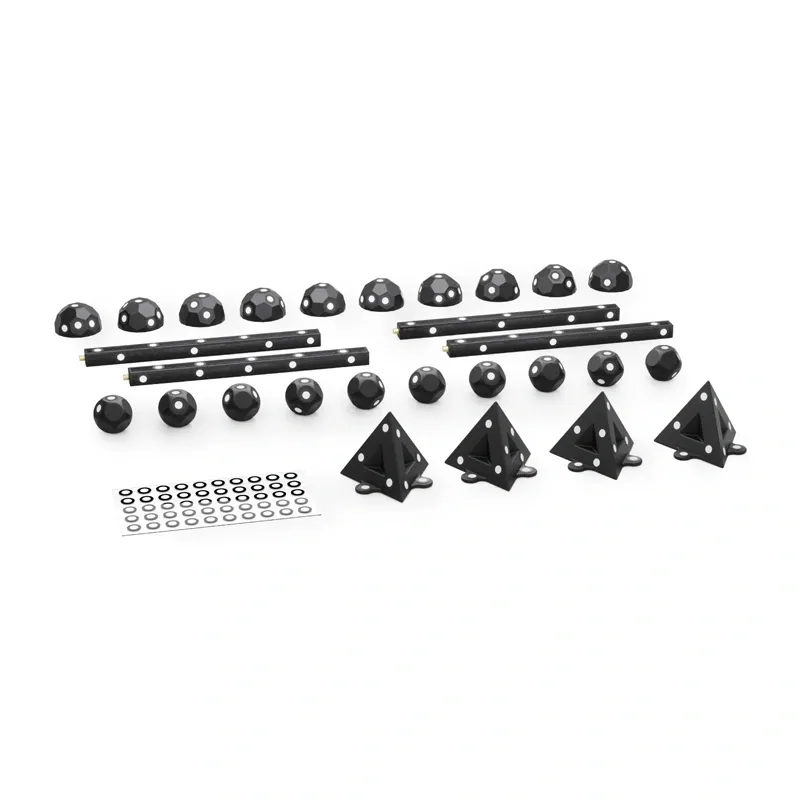

Komplektą sudaro

• 10 × magnetinių sferinių žymeklių
• 10 × magnetinių kupolo formos žymeklių
• 4 × magnetiniai piramidiniai žymekliai
• 4 × žymeklių juostelės (205 mm)
• 500 × lipniųjų žymeklių (6 mm)

Specifikacijos

• Gamintojas: Revopoint
• Modelis: Marker Block Kit
• Medžiaga: PP plastikas
• Suderinamumas: Revopoint POP, POP 2, POP 3, RANGE, RANGE 2, INSPIRE, MIRACO, MIRACO Pro, POP 3 Plus, MIRACO Plus, MetroX, MetroY, MetroY Pro, INSPIRE 2, Trackit, MetroX Pro, MetroY Ultra
• Magnetinio sferinio žymeklio skersmuo: 30 mm
• Sferinio žymeklio svoris: 15 g kiekvienas
• Sferinio žymeklio magneto skersmuo: 8 mm
• Magnetinio kupolo formos žymeklio matmenys: 41 mm skersmuo × 22 mm aukštis
• Kupolo formos žymeklio svoris: 10 g kiekvienas
• Kupolo formos žymeklio magneto skersmuo: 8 mm
• Magnetinio piramidinio žymeklio matmenys: 67 mm pagrindas × 55 mm aukštis
• Piramidinio žymeklio svoris: 40 g kiekvienas
• Piramidinio žymeklio magneto skersmuo: 8 mm
• Juostinio žymeklio matmenys: 12 × 12 × 205 mm
• Juostinio žymeklio svoris: 45 g kiekvienas
• Lipniojo žymeklio vidinis skersmuo: 6 mm
• Lipniojo žymeklio išorinis skersmuo: 10 mm
