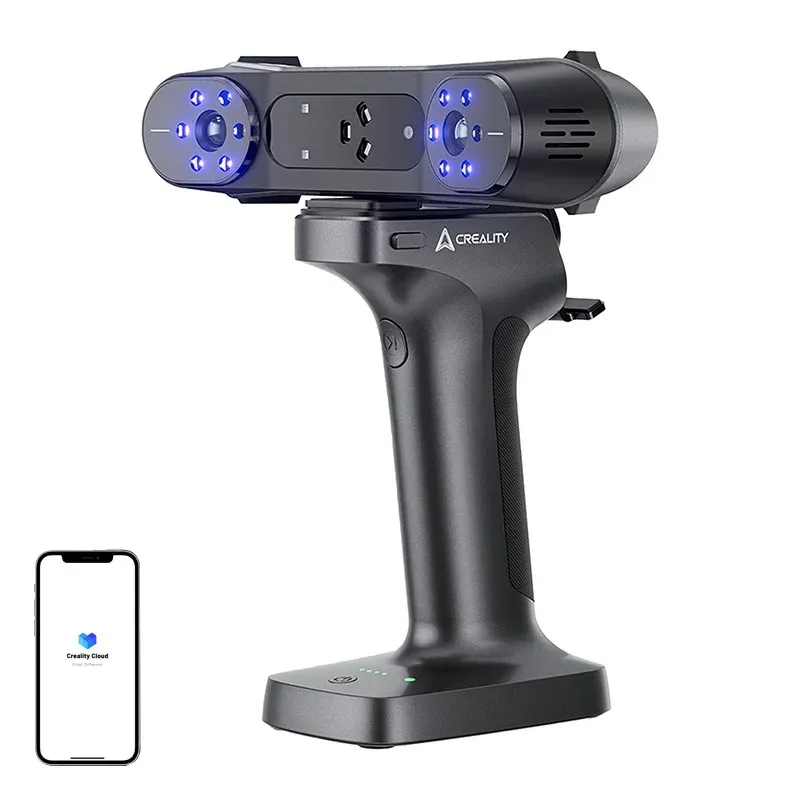

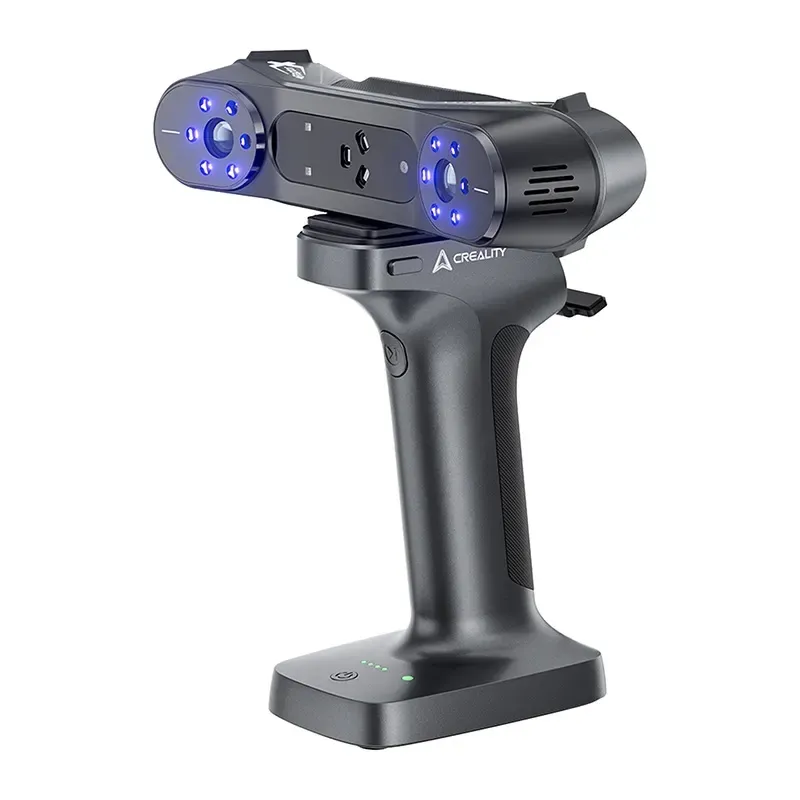

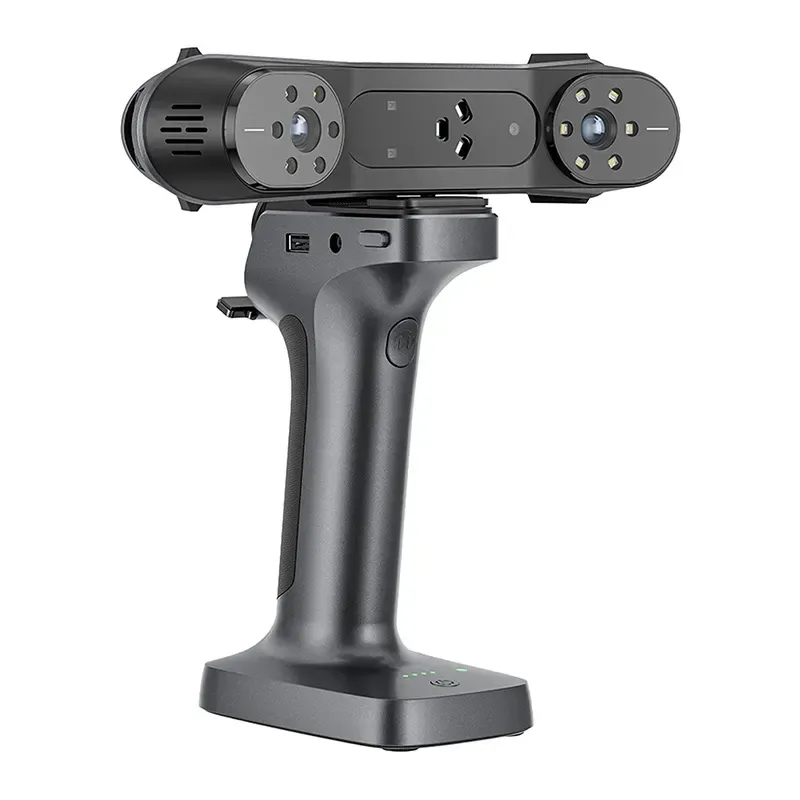

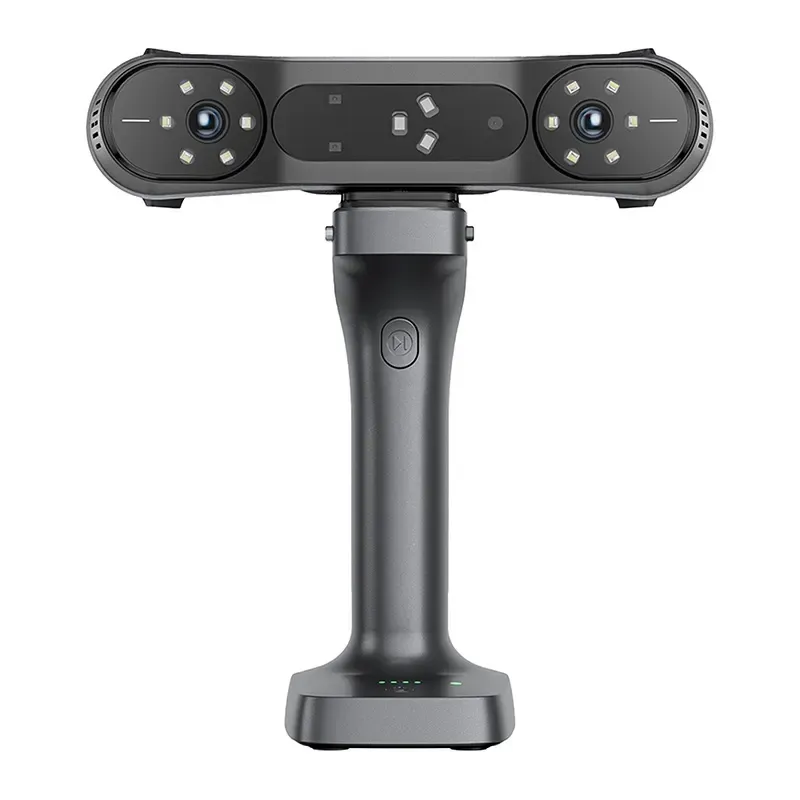

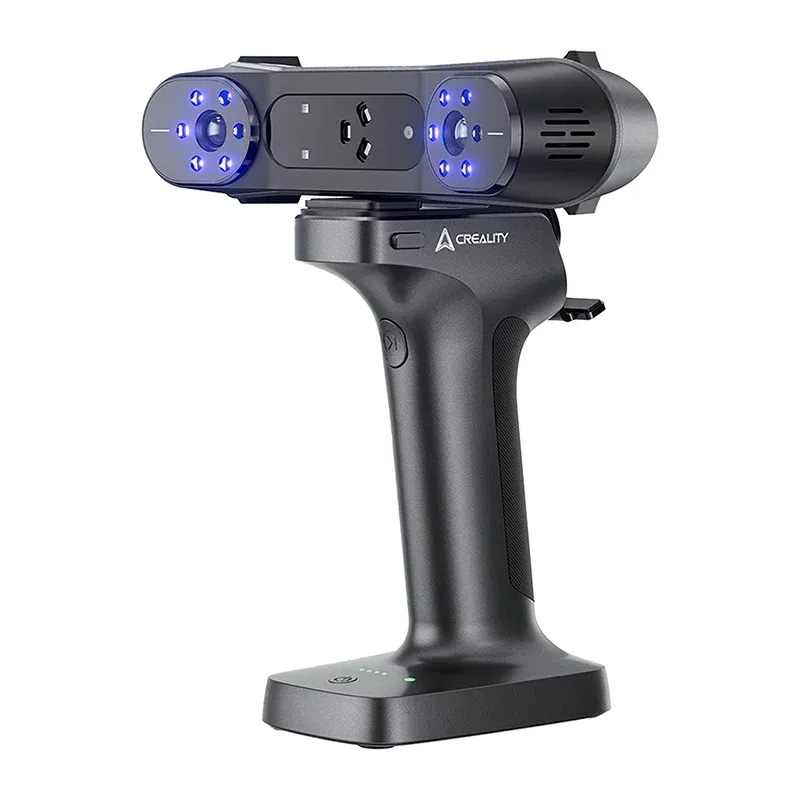

Skaner 3D Creality RaptorX

Creality RaptorX 3D skeneris

Creality RaptorX ir uzlabots 3D skeneris, kas paredzēts profesionālai lietošanai. Tas apvieno zilā lāzera skenēšanu un NIR strukturētās gaismas tehnoloģiju, nodrošinot augstu precizitāti un ātrumu. Kompaktais bezvadu dizains ļauj skenēt dažādos darba apstākļos, tostarp spilgtā apgaismojumā. Skeneris ir piemērots daudzveidīgiem uzdevumiem — no sarežģītu objektu uztveršanas līdz smalku detaļu kartēšanai augstā izšķirtspējā.

Skenēšanas kvalitāte un pielietojums

RaptorX zilā lāzera režīmos nodrošina līdz 0,02 mm precizitāti un 0,02 mm + 0,6 mm/m tilpuma precizitāti. Tas uzņem skenējumus ar ātrumu līdz 60 kadriem sekundē un atbalsta pilnkrāsu kartēšanu projektiem, kuros nepieciešams fiksēt virsmas un krāsu detaļas. Skeneris spēj apstrādāt objektus no 5 × 5 × 5 mm līdz 4 m³, tāpēc tas ir piemērots gan nelielām detaļām un cilvēka siluetu skenēšanai, gan lielām mehāniskām daļām.

Skenēšanas režīmi

Izvēlieties kādu no trim režīmiem: septiņas paralēlas zilā lāzera līnijas, 34 zilā lāzera līnijas vai NIR skenēšana. Pieejamie režīmi nodrošina manuālu skenēšanu, stacionāru skenēšanu ar automātisku platformas rotāciju, sīku elementu detalizētu uztveršanu un lielu objektu skenēšanu. Šīs iespējas padara RaptorX piemērotu izmantošanai tādās nozarēs kā autobūve, medicīna un māksla.

Bezvadu darbība un pārnēsājamība

Skeneris sver 405 g un atbalsta bezvadu skenēšanu. Uzlādējamais akumulators nodrošina aptuveni 4 stundu darbību un sasniedz 80% uzlādi aptuveni 1,5 stundās. Pārnēsājamais dizains ir piemērots lietošanai gan studijā, gan ārpus tās.

NIR strukturētās gaismas skenēšana

NIR (tuvā infrasarkanā diapazona) strukturētās gaismas tehnoloģija ļauj skenēt bez marķieriem. One-Shot 3D Imaging palīdz saglabāt izsekošanu un samazina risku pazaudēt objektu uzņemšanas laikā, nodrošinot vienmērīgu manuālās skenēšanas procesu.

Uzticama uztveršana un krāsu kartēšana

Sejas un ķermeņa kartēšanas algoritms uztver tādas detaļas kā mati un ķermeņa kontūras; visa ķermeņa skenēšana aizņem aptuveni 2 minūtes. Skeneris atbalsta 24 bitu krāsu uztveršanu precīzai krāsu atveidei. Pateicoties materiālu pielāgojamībai, tas spēj skenēt melnus un metāliskus objektus bez aerosoliem vai pārklājumiem.

Optiskie komponenti

RaptorX ir aprīkots ar 3D kameru, kuras izšķirtspēja ir 2,3 megapikseļi (1920 × 1200). Deviņu elementu stikla objektīvs ir izstrādāts, lai mazinātu kropļojumus un nodrošinātu lielu asuma dziļumu. Metāla objektīva korpuss nodrošina izturību un stabilu darbību sarežģītos apstākļos.

CrealityScan programmatūra

Skeneris darbojas ar CrealityScan programmatūru, kurā pieejama punktu mākoņa rediģēšana, sejas un ķermeņa skenēšana, kā arī kalibrēšana ar vienu klikšķi. Tas ir saderīgs ar tādām programmām kā SolidWorks, Maya un Blender, ļaujot iekļaut skenējumus turpmākajās projektēšanas darbplūsmās.

Komplektā ietilpst

• Skeneris
• Skenera turētājs
• Stikla kalibrēšanas plāksne
• Ātrās atvienošanas stiprinājums
• Magnētisks tālruņa turētājs
• Wi-Fi 6 USB adapteris
• Adapteris un adapteris
• USB 3.0–USB-C kabelis
• Scan Bridge kabelis
• Uzlādes kabelis
• Atstarojoši marķieri: 40 loksnes ar 6 mm marķieriem un 40 loksnes ar 3 mm marķieriem
• USB-C adapteris
• Tīrīšanas drāniņa
• Rokas siksniņa
• Lietotāja rokasgrāmata

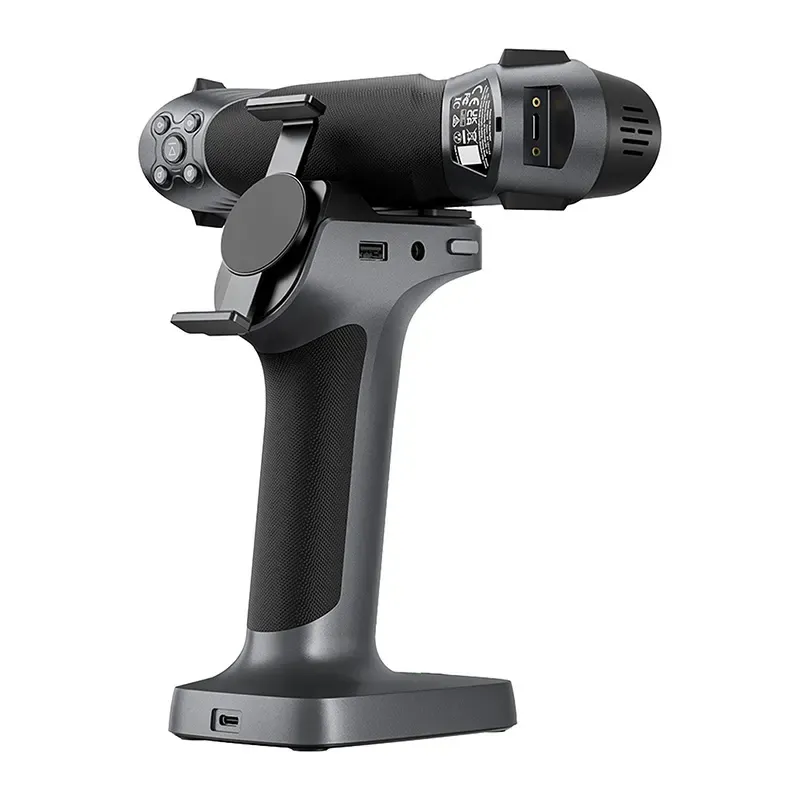

Skenera turētāja specifikācijas

• Ražotājs: Creality
• Saderība: CR-Scan Otter, CR-Scan Raptor un Creality RaptorX
• Wi-Fi protokoli: Wi-Fi 6, atpakaļsaderīgs
• Frekvenču josla: 5 GHz
• Datu pārraides ātrums: paralēlo līniju režīmā — līdz 50 kadriem sekundē; infrasarkanajā režīmā — līdz 30 kadriem sekundē
• Akumulatora tips: litija
• Akumulatora ietilpība: 5000 mAh (2 akumulatori)
• Ātrās uzlādes jauda: 30 W
• Ātrās uzlādes protokoli: PD / AFC / FCP
• Uzlādes ports: Type-C
• Saskarne: USB-A / USB 3.0
• Barošanas saskarne: DC 12 V / USB 5 V
• Tālruņa turētājs: magnētisks
• Barošanas poga: mehāniska
• Skenēšanas sākšanas poga: mehāniska
• Izmēri: 193,7 × 119,8 × 81,7 mm
• Svars: 444 g
• Darba temperatūra: −10°C līdz 40°C
• Darba mitrums: 0–90% RH

Skenera specifikācijas

• Ražotājs: Creality
• Skenēšanas režīmi: 7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas / NIR
• Precizitāte: līdz 0,02 mm (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); līdz 0,1 mm (NIR)
• Tilpuma precizitāte: 0,02 mm + 0,6 mm/m (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); 0,05 mm + 0,1 mm/m (NIR)
• Skenēšanas frekvence: 420 000 mērījumu/s (7 paralēlas zilā lāzera līnijas); 1 020 000 mērījumu/s (34 zilā lāzera līnijas); 3 580 000 mērījumu/s (NIR)
• 3D izšķirtspēja: 0,02–2 mm (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); 0,1–2 mm (NIR)
• Skenēšanas ātrums: līdz 60 kadriem sekundē (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); līdz 20 kadriem sekundē (NIR)
• Minimālais skenējamais tilpums: 5 × 5 × 5 mm (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); 150 × 150 × 150 mm (NIR)
• Vienas uzņemšanas diapazons: 270 × 170 mm 300 mm attālumā (7 paralēlas zilā lāzera līnijas); 270 × 170 mm 300 mm attālumā / 341 × 232 mm 400 mm attālumā / 397 × 290 mm 500 mm attālumā / 452 × 348 mm 600 mm attālumā (34 zilā lāzera līnijas); 630 × 550 mm 1000 mm attālumā (NIR)
• Darba diapazons: 150–400 mm (7 paralēlas zilā lāzera līnijas); 200–600 mm (34 zilā lāzera līnijas); 170–1200 mm (NIR)
• Krāsu kartēšana: jā
• Izlīdzināšanas režīmi: marķieris (7 paralēlas zilā lāzera līnijas / 34 zilā lāzera līnijas); marķieris / ģeometrija / tekstūra (NIR)
• 3D attēlveidošanas kameras izšķirtspēja: 1920 × 1200
• Papildu RGB krāsu apgaismojums: 12 baltas LED diodes
• Ārējais skenēšanas apgaismojums: mazāk nekā 50 000 luksi (7 paralēlas zilā lāzera līnijas); mazāk nekā 10 000 luksi (34 zilā lāzera līnijas); mazāk nekā 30 000 luksi (NIR)
• Marķieru atpazīšanas atbalsts: 12 zilas LED diodes
• Lāzera drošība (acu aizsardzība): I klase (7 paralēlas zilā lāzera līnijas / NIR); II klase (34 zilā lāzera līnijas)
• Poga: mehāniska
• IMU atbalsts: jā
• Izvades formāti: OBJ / STL / PLY
• Ieejas spriegums: 12 V / 2 A
• Saskarne: USB-C / USB 3.0
• Izmēri: 215 × 50 × 74 mm
• Svars: 405 g
• Kalibrēšanas plāksne: precīza stikla kalibrēšanas plāksne
• Bezvadu skenēšana: jā
• Operētājsistēmas: Windows, macOS
• Darba temperatūra: −10°C līdz 40°C
• Darba mitrums: 0–90% RH
