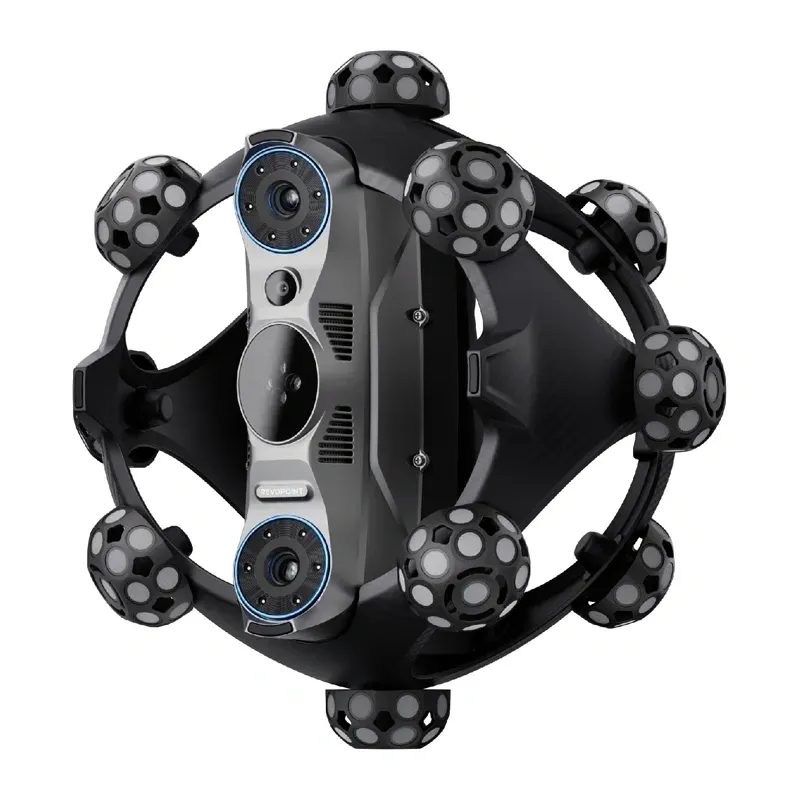

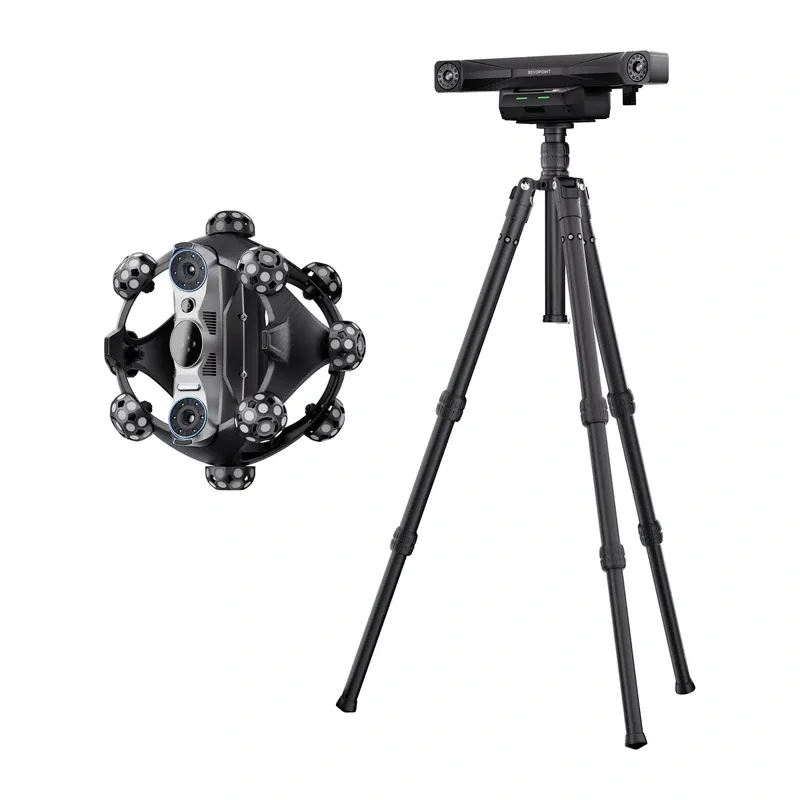

Revopoint Trackit SR CMM 3D Optical Scanner

Trys skenavimo režimai

Revopoint Trackit SR suderina didelį skenavimo tikslumą, belaidį veikimą, optinį sekimą ir tris skenavimo režimus, todėl tinka įvairioms užduotims. 1 kg sveriantį skaitytuvą patogu transportuoti; juo galima fiksuoti ir mažas detales, ir didelius objektus. „Revo Measure“ ir „Revo Track“ programinė įranga skirta matavimams atlikti ir gautiems duomenims apdoroti.

Pasirinkite skenavimo režimą pagal objektą ir reikiamą detalumo lygį. Tolimojo nuotolio režime naudojamos 17 lygiagrečių lazerio linijų, kad didesni komponentai būtų užfiksuoti efektyviai. Didelio tikslumo režime 30 susikertančių lazerio linijų surenka tankius duomenis ir perteikia smulkias detales. Gilių ertmių režime viena lazerio linija pasiekia skyles ir kitas sunkiai prieinamas vietas.

Tikslumas ir sekimas be žymeklių

Optinio sekimo sistema leidžia apsieiti be žymeklių, todėl paruošimas paprastesnis, o skenavimas greitesnis. Sekimo sistemos tūrinis tikslumas siekia 0,02 mm + 0,04 mm × L (m), todėl galima tiksliai užfiksuoti didelių objektų geometriją. Šiluminis stabilizavimas trunka apie dvi minutes, tad darbą galima pradėti greitai.

Belaidis skenavimas ir mobilumas

Belaidis skenavimas nevaržo kabeliai, o belaidžių kelių padėčių stočių palaikymas padeda įrengti darbo vietą dideliems objektams skaitmeninti. 1 kg skaitytuvas sukurtas taip, kad būtų patogu juo naudotis per ilgas matavimo sesijas ir dirbant lauko sąlygomis.

Kalibravimas, darbas lauke ir spalvų fiksavimas

Visą sistemą paruošti darbui galima per mažiau nei 20 minučių. Skaitytuvas gali veikti lauke, kai apšvietimas siekia iki 100 000 liuksų, išlaikydamas duomenų rinkimo kokybę. Jis taip pat sukuria detalius tekstūros žemėlapius ir atkuria spalvas, todėl tiksli geometrija perteikiama kartu su natūralia paviršiaus išvaizda. Naudojant „Revo Measure“ ir „Revo Track“ programinę įrangą, gaunamas profesionaliam 3D skenavimui ir tolesniam duomenų apdorojimui skirtas įrankių rinkinys.

Komplektacija

• Skaitytuvas
• Sekimo įrenginys
• Dviejų ašių gimbalas su automatiniu kalibravimu
• Trikojis
• Gimbalo adapteris
• Greito atjungimo jungtis
• Kalibravimo plokštė
• Kalibravimo strypas
• Maitinimo adapteris
• Sekimo įrenginio kabelis (kompiuteriui)
• Skaitytuvo kabelis (kompiuteriui)
• Skaitytuvo kabelis (sekimo įrenginiui–skaitytuvui)
• Gimbalo kabelis (sekimo įrenginiui–gimbalui)
• Kabelių dėklas
• 20 magnetinių žymeklių
• 200 žymeklių
• Lagaminas su ratukais
• 2 skaitytuvo akumuliatoriai

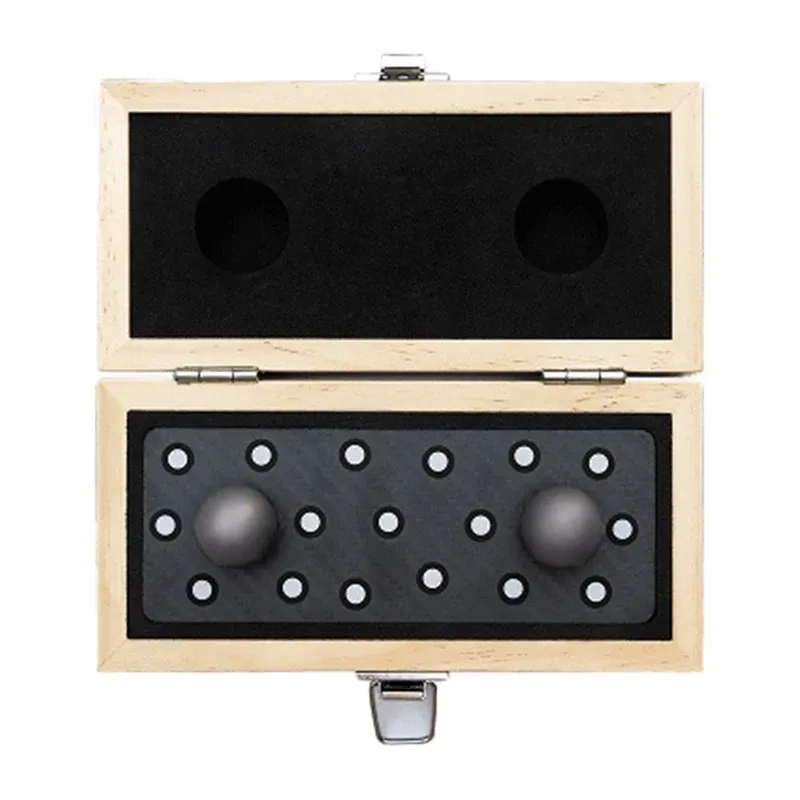

• Kalibravimo plokštė su rutuliukais (rutuliukų plokštė)
• „Revo Measure“ programinė įranga (vienų metų prenumerata; skirta „Windows 10/11“)
• Akumuliatoriaus laikiklis
• Akumuliatoriaus laikiklio įkrovimo kabelis
• Skaitytuvo akumuliatorių įkroviklis
• Naudotojo vadovas

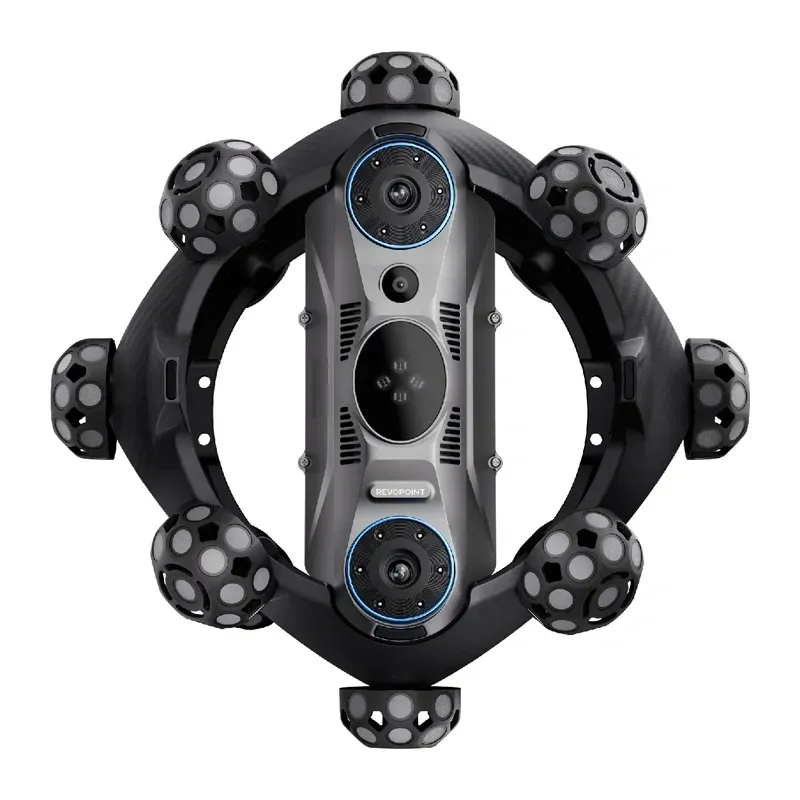

Skaitytuvo specifikacijos

• Gamintojas: Revopoint
• Modelis: Trackit SR Standard
• Vieno kadro tikslumas: 0,02 mm
• Didžiausias atstumas tarp sujungimo taškų: 0,05 mm
• Didžiausias skenavimo greitis: 2 000 000 taškų per sekundę
• Šviesos šaltinis: didelio tikslumo režimas: 30 mėlynų kryžminių lazerio linijų; tolimojo nuotolio režimas: 17 mėlynų lygiagrečių lazerio linijų; gilių ertmių režimas: 1 mėlyna lazerio linija
• Darbinis atstumas: susikertančios lazerio linijos: 200–400 mm; lygiagrečios lazerio linijos: 250–500 mm; viena lazerio linija: 200–400 mm
• Vieno fiksavimo sritis mažiausiu atstumu: 123 × 130 mm, esant 200 mm atstumui
• Vieno fiksavimo sritis didžiausiu atstumu: 330 × 325 mm, esant 500 mm atstumui
• „Wi-Fi“ versija: 6
• Svoris: 1 kg
• Matmenys: 250 × 250 × 177 mm
• Darbinė temperatūra: 0–30 °C
• Palaikomi failų formatai: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Konstrukcijos medžiagos: rėmas – anglies pluoštas; korpusas – polikarbonatas

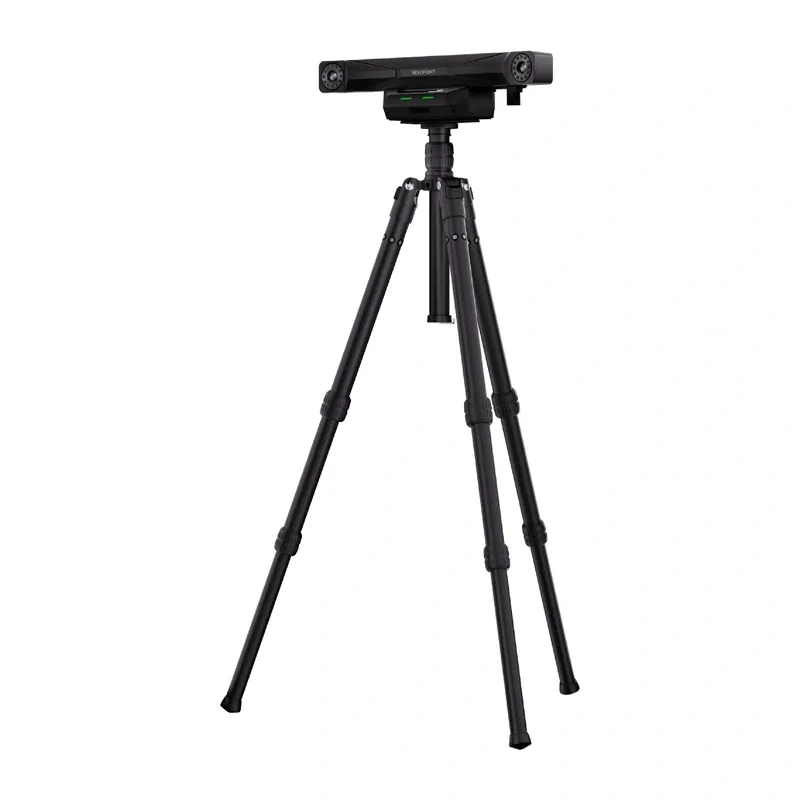

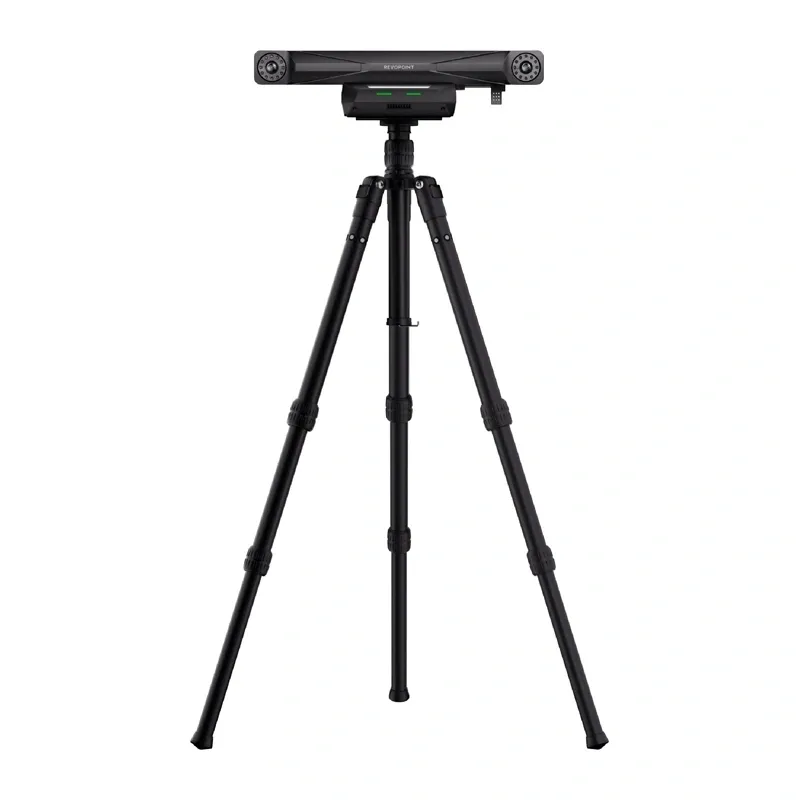

Sekimo įrenginio specifikacijos

• Rekomenduojamas skenuojamo objekto dydis: 0,01–4 m
• Tūrinio matavimo tikslumas (sekimo sistema): 0,02 mm + 0,04 mm × L (m)
• Darbinis atstumas: 800–2 500 mm
• Mažiausias sekimo kadro dydis: 587 × 569 mm, esant 800 mm atstumui
• Didžiausias sekimo kadro dydis: 2 075 × 1 778 mm, esant 2 500 mm atstumui
• Sekimo tūris: 3 m³
• Svoris: 1,5 kg
• Matmenys: 441 × 111 × 103 mm
• Sekimo juosta: NIR
• Naudotojo atliekamas pakartotinis kalibravimas: rankinis kalibravimas
• Palaikomi priedai: kalibravimo plokštė, kalibravimo strypas, tvirtinimo blokas, akumuliatoriaus laikiklis
