Revopoint Trackit SR Optical 3D Scanner

Revopoint Trackit SR optinis 3D skaitytuvas

Dirbkite greičiau, tiksliau ir patogiau, kad ir kur atliktumėte matavimus. „Revopoint Trackit SR“ suderina didelį skenavimo tikslumą, belaidį veikimą, pažangų optinį sekimą ir tris skenavimo režimus, todėl tinka įvairioms užduotims. Vos 1 kg sveriantį skaitytuvą lengva transportuoti, o galimybė fiksuoti ir smulkias detales, ir didelius objektus leidžia jį naudoti profesionalioje darbo aplinkoje. Pridedama „Revo Measure“ ir „Revo Track“ programinė įranga supaprastina matavimus ir surinktų duomenų tolesnį apdorojimą.

Trys skenavimo režimai

„Trackit SR“ turi tris specializuotus režimus, todėl galite pasirinkti objektui tinkamiausią metodą. Tolimojo nuotolio režimu naudojamos 17 lygiagrečių lazerio linijų, kad didesni komponentai būtų fiksuojami efektyviai. Smulkioms detalėms fiksuoti skirtos 30 susikertančių lazerio linijų, užtikrinančių didelį duomenų tankį. Viena lazerio linija leidžia nuskenuoti gilias skyles ir sunkiai pasiekiamas vietas, todėl lengviau dirbti su sudėtingais modeliais.

Didelis tikslumas ir sekimas be žymeklių

Pažangi optinio sekimo sistema leidžia apsieiti be žymeklių, todėl paruošimas skenavimui paprastesnis, o procesas greitesnis. Sistemos tūrinis tikslumas siekia 0,02 mm + 0,04 mm × L (m), todėl galima tiksliai atvaizduoti geometriją, įskaitant didelius objektus. Šiluminis stabilizavimas trunka vos dvi minutes, tad skenuoti galima pradėti nelaukiant ilgo įšilimo. „Trackit SR“ tinka užduotims, kuriose itin svarbus matavimo tikslumas ir našumas.

Belaidis didelių objektų skenavimas

Belaidis skenavimas panaikina kabelių keliamus apribojimus, o belaidžių kelių padėčių stočių palaikymas leidžia greitai paruošti darbo vietą dideliems objektams skaitmeninti. Tai padeda supaprastinti sudėtingus projektus ir skenavimą skirtingose vietose. Skaitytuvas sveria vos 1 kg, todėl juo patogiau naudotis per ilgas matavimo sesijas ir dirbant lauko sąlygomis.

Paruoštas darbui įvairiomis sąlygomis

Kalibravimo procesas optimizuotas taip, kad visą sistemą būtų galima paruošti greičiau nei per 20 minučių. Skaitytuvas gali veikti lauke, kai apšvietimas siekia iki 100 000 liuksų, ir išlaikyti aukštą duomenų surinkimo kokybę. Jis taip pat sukuria detalius tekstūros žemėlapius ir tiksliai atkuria spalvas, todėl tiksli geometrija derinama su natūralia paviršiaus išvaizda. Kartu su „Revo Measure“ ir „Revo Track“ programine įranga tai yra visavertis profesionalaus 3D skenavimo ir duomenų apdorojimo įrankis.

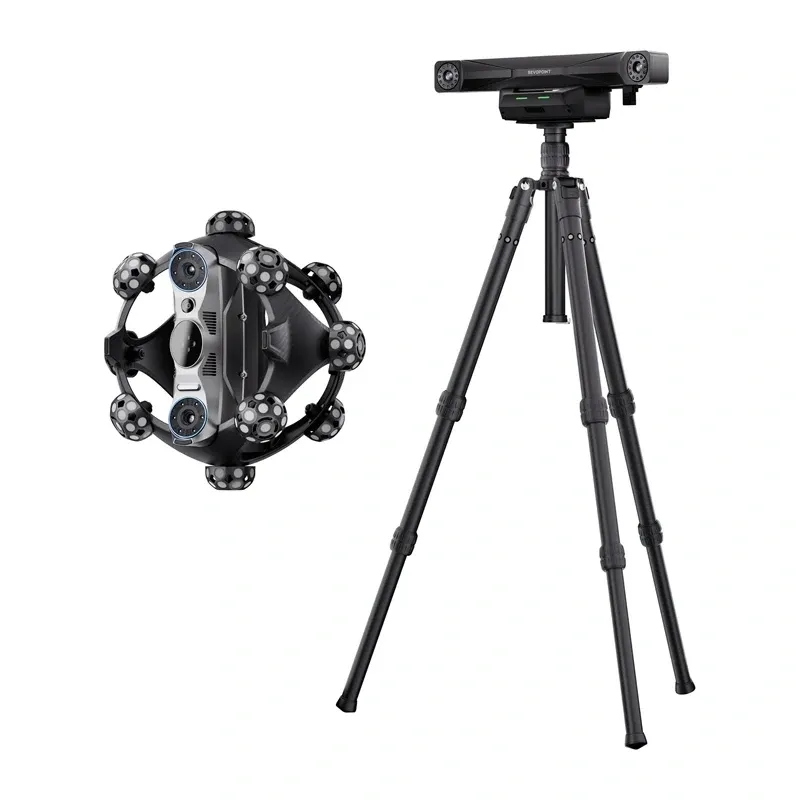

Komplektą sudaro

• Skaitytuvas
• Sekimo įrenginys
• Dviejų ašių kardaninis laikiklis su automatiniu kalibravimu
• Trikojis
• Kardaninio laikiklio adapteris
• Greito atjungimo jungtis
• Kalibravimo plokštė
• Kalibravimo strypas
• Maitinimo adapteris
• Sekimo įrenginio kabelis (kompiuteriui)
• Skaitytuvo kabelis (kompiuteriui)
• Skaitytuvo kabelis (sekimo įrenginys–skaitytuvas)
• Kardaninio laikiklio kabelis (sekimo įrenginys–kardaninis laikiklis)
• Kabelių dėklas
• 20 magnetinių žymeklių
• 200 žymeklių
• Lagaminas su ratukais
• 2 skaitytuvo akumuliatoriai
• Skaitytuvo akumuliatoriaus įkroviklis

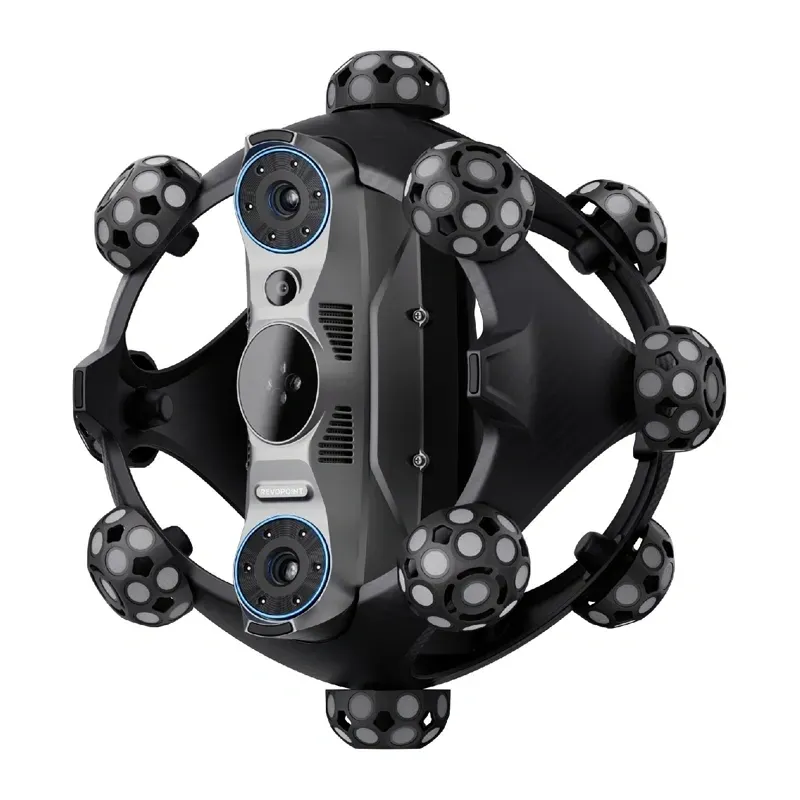

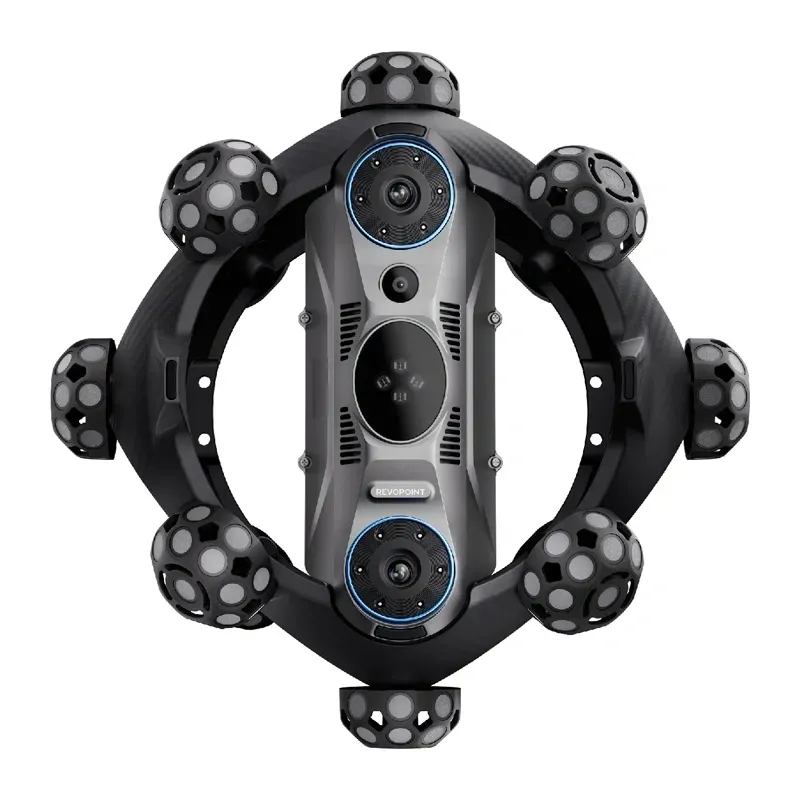

Skaitytuvo specifikacijos

• Gamintojas: Revopoint
• Modelis: Trackit SR Standard
• Vieno kadro tikslumas: 0,02 mm
• Didžiausias atstumas tarp sujungimo taškų: 0,05 mm
• Didžiausias skenavimo greitis: 2 000 000 taškų per sekundę
• Šviesos šaltinis: tikslumo režimas: 30 mėlynų kryžminių lazerio linijų; tolimojo nuotolio režimas: 17 mėlynų lygiagrečių lazerio linijų; gilių skylių režimas: 1 mėlyna lazerio linija
• Darbinis atstumas: susikertančios lazerio linijos: 200–400 mm; lygiagrečios lazerio linijos: 250–500 mm; viena lazerio linija: 200–400 mm
• Vieno fiksavimo sritis mažiausiu atstumu: 123 × 130 mm, esant 200 mm atstumui
• Vieno fiksavimo sritis didžiausiu atstumu: 330 × 325 mm, esant 500 mm atstumui
• „Wi-Fi“ versija: 6
• Svoris: 1 kg
• Matmenys: 250 × 250 × 177 mm
• Darbinė temperatūra: 0–30 °C
• Palaikomi formatai: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Medžiaga: rėmas – anglies pluoštas; korpusas – polikarbonatas

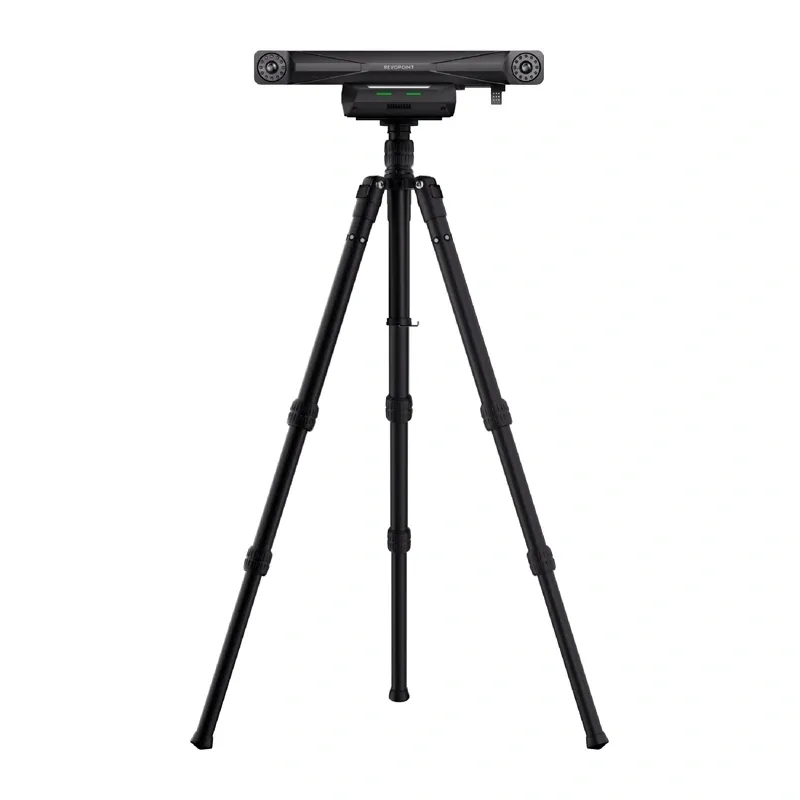

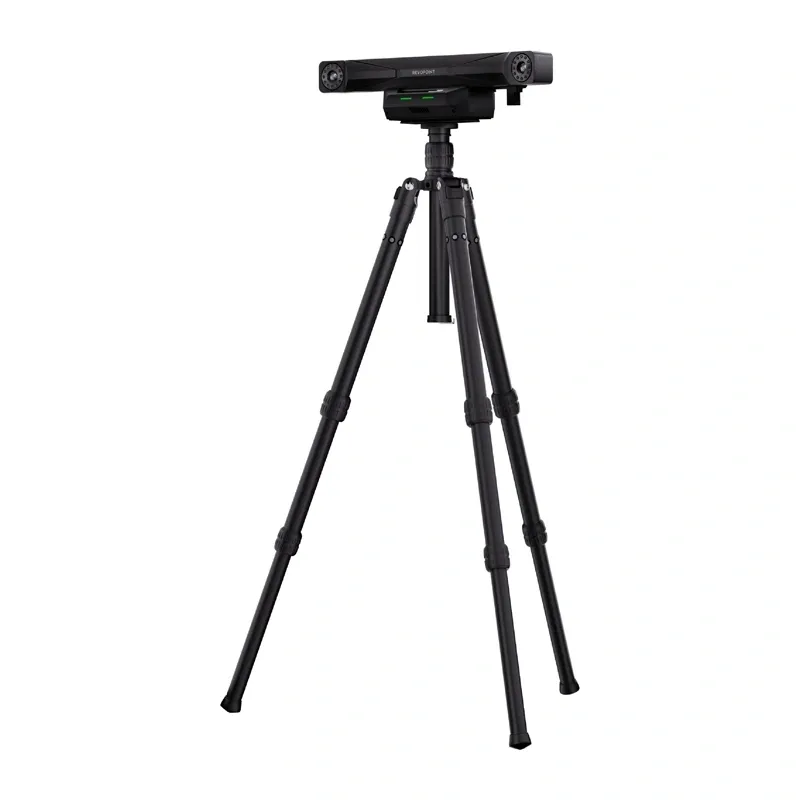

Sekimo įrenginio specifikacijos

• Rekomenduojamas skenuojamų objektų dydis: 0,01–4 m
• Tūrinis matavimo tikslumas (sekimo sistema): 0,02 mm + 0,04 mm × L (m)
• Darbinis atstumas: 800–2 500 mm
• Mažiausias sekimo kadro dydis: 587 × 569 mm, esant 800 mm atstumui
• Didžiausias sekimo kadro dydis: 2 075 × 1 778 mm, esant 2 500 mm atstumui
• Sekimo tūris: 3 m³
• Svoris: 1,5 kg
• Matmenys: 441 × 111 × 103 mm
• Sekimo juosta: NIR
• Naudotojo atliekamas pakartotinis kalibravimas: rankinis kalibravimas
• Palaikomi priedai: kalibravimo plokštė, kalibravimo stovas, tvirtinimo blokas, akumuliatoriaus laikiklis
