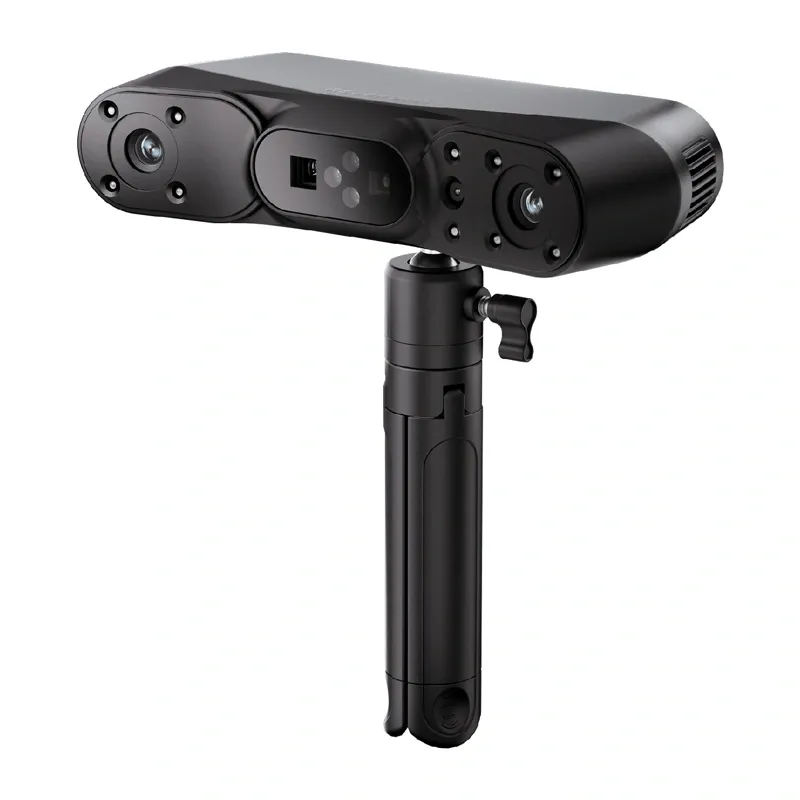

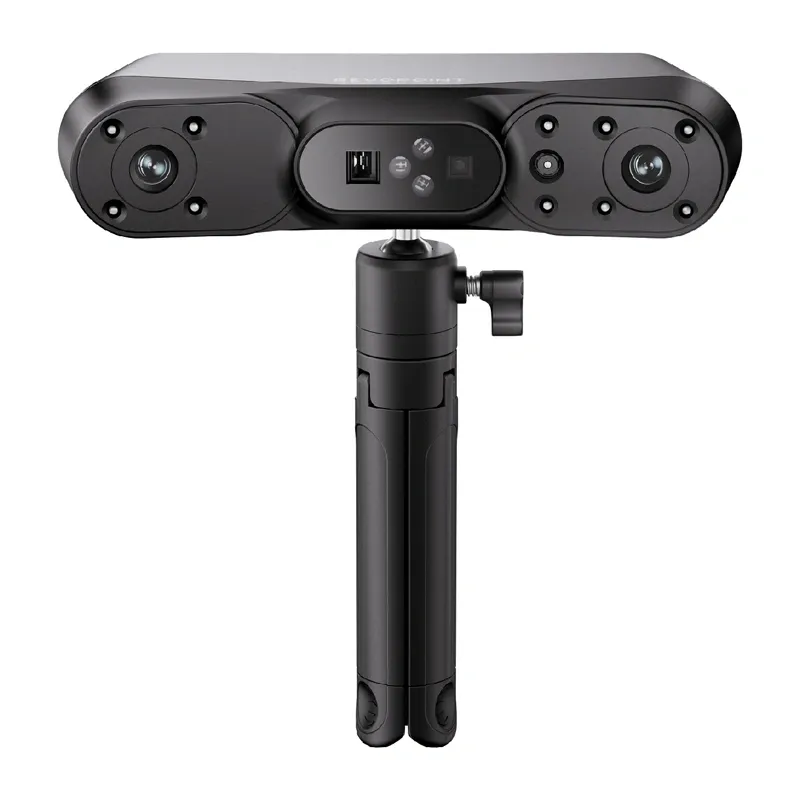

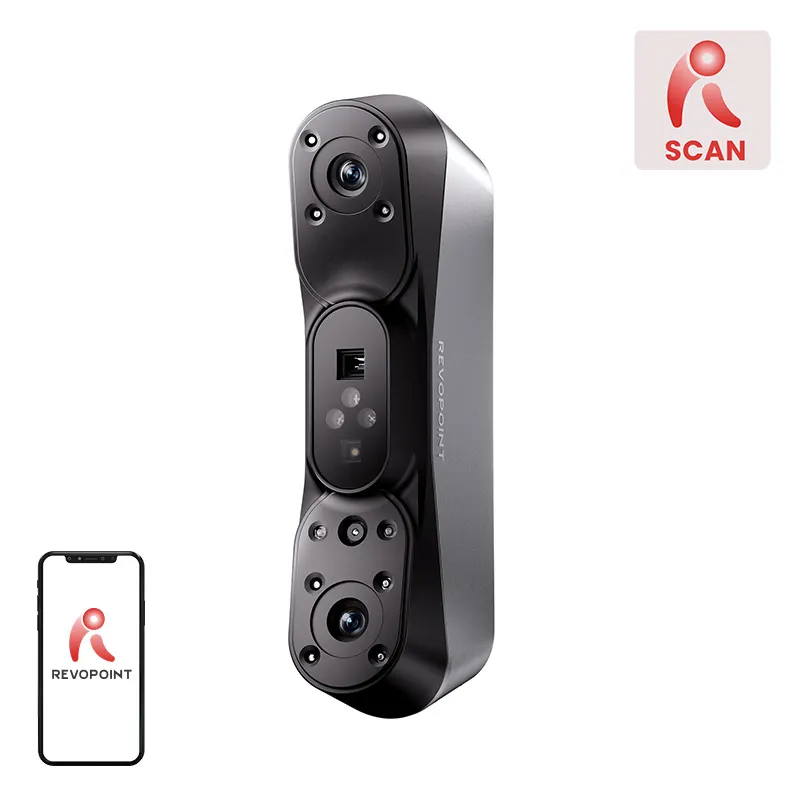

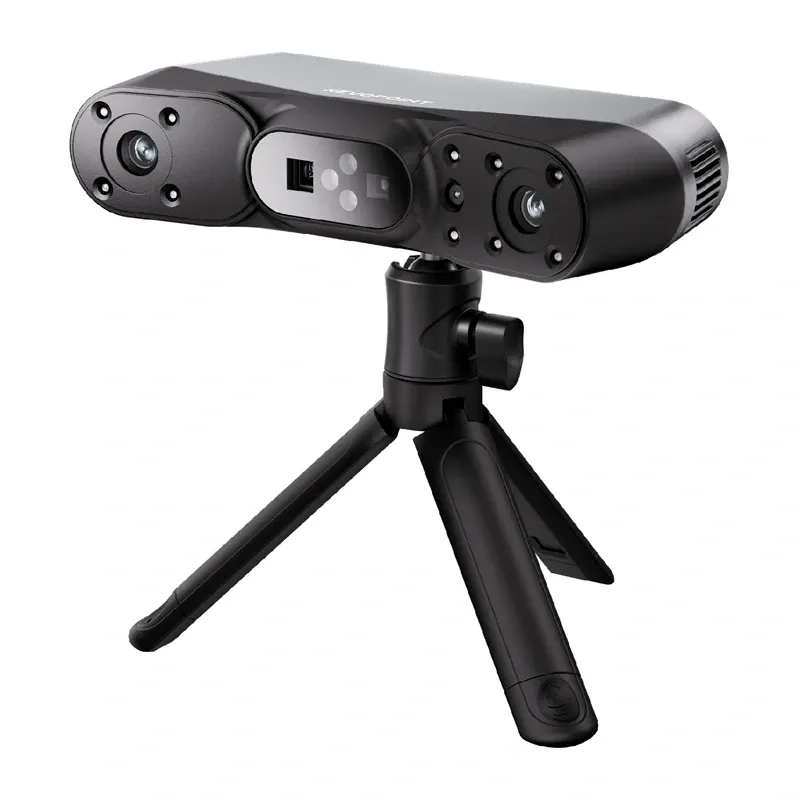

Revopoint POP 4 3D skeneris

Revopoint POP 4 3D skeneris – standartinė versija

Revopoint POP 4 yra pažangus 3D skeneris, sukurtas tiek rankiniam, tiek stalo naudojimui, turintis tris duomenų fiksavimo technologijas: mėlyną daugiakrypčio lazerio, pilno lauko infraraudonųjų spindulių struktūruotą šviesą ir VCSEL projekciją. Jis pasižymi iki 0,03 mm tikslumu lazerio režimu, RGB spalvų skenavimu, realaus laiko AI segmentacija ir palaiko Gaussian Splatting modelius. Skeneris gali fiksuoti objektus nuo 10 × 10 × 10 mm iki 2 × 2 × 2 m. Ryšio galimybės apima Wi-Fi 6 ir USB-C, o suderinamumas su Windows, macOS, Android ir iOS platformomis daro POP 4 idealų produktų dizainui, atvirkštiniam inžinerijai, kokybės kontrolei, objektų skaitmeninimui ir modelių paruošimui 3D spausdinimui.

Aukštas tikslumas reikalaujančioms užduotims

Sukurtas vartotojams, kuriems reikalingas itin tikslus geometrinis žemėlapis, POP 4 pasiekia vieno matavimo tikslumą iki 0,03 mm daugiakrypčio lazerio režimu, fiksuodamas smulkius mechaninių detalių, techninių modelių ar pramoninių komponentų elementus. Jis suteikia taškų debesies tankį iki 0,05 mm, leidžiantį kurti detalius modelius, tinkamus CAD programinei įrangai ar 3D spausdinimui. Tūrinis tikslumas 0,03 mm + 0,05 mm × L(m) yra prieinamas tik lazerio režimuose, palaikant aukščiausio lygio matmenų tikslumo taikymus.

Trijų skenavimo technologijų pasirinkimas pagal projektą

Skeneris naudoja tris nepriklausomas duomenų fiksavimo technologijas, leidžiančias pasirinkti tinkamą režimą pagal objekto tipą. Daugiakrypčio lazerio režimas su 30 kryžminių linijų skirtas techninių komponentų ir paviršių, reikalaujančių didelio tikslumo, skenavimui. Pilno lauko HD naudoja infraraudonųjų spindulių struktūruotą šviesą patogiam veidų, figūrų ir objektų be žymių skenavimui. VCSEL režimas optimizuotas didesniems objektams ir lauko darbams, leidžiantis greitai fiksuoti duomenis iš didesnių atstumų.

Fotorealistiniai modeliai su Gaussian Splatting technologija

Palaikydamas Gaussian Splatting technologiją, POP 4 kuria fotorealistinius 3D objektus su labai aukšta vaizdo kokybe. Ši technologija tiksliau atkuria šviesos sąveiką su medžiagų paviršiais, pagerindama atspindžių, skaidrumo, plaukų, audinių ir sudėtingų tekstūrų atvaizdavimą. Baigti modeliai gali būti eksportuojami SPLAT formatu, skirtu VR, AR, animacijai, produktų vizualizacijai ir skaitmeninių medijų projektams.

Realaus laiko AI segmentacija

POP 4 turi realaus laiko AI segmentaciją, kuri automatiškai analizuoja skenuojamą sceną veikimo metu. AI algoritmai atpažįsta objektą ir pašalina foną, darbo paviršius bei kitus nereikalingus elementus. Sistema gali aptikti rankas, laikančias objektą, ir pašalinti jas iš modelio be vartotojo įsikišimo, taip gaunant švaresnius modelius ir sumažinant postprocesavimo laiką.

Greitas skenavimas ir sklandus objekto sekimas

Priklausomai nuo režimo, POP 4 fiksuoja nuo 15 iki 105 kadrų per sekundę. Lazerio režimas fiksuoja iki 2 milijonų taškų per sekundę, užtikrindamas aukštą tikslumą ir sklandų veikimą. Pilno lauko režimas fiksuoja iki 5 milijonų taškų per sekundę, pagreitindamas didesnių objektų skaitmeninimą. Šie parametrai leidžia skenuoti smulkius detalių ir sudėtingas struktūras.

Tamsių ir blizgių paviršių skenavimas

Pažangi lazerio projekcijos sistema efektyviai fiksuoja daugelį sudėtingų paviršių, įskaitant tamsius objektus, mechanines dalis ir blizgias medžiagas, nereikalaujant matinio purškalo. Skaidriems ar labai atspindintiems paviršiams rekomenduojama naudoti specialų skenavimo purškalą optimaliems rezultatams pasiekti.

Naudojimas patalpose ir lauke

Skeneris palaiko lauko naudojimą esant iki 100 000 lukso apšvietimui. VCSEL režimas sumažina aplinkos šviesos poveikį, leidžiant veikti net stiprios saulės šviesos sąlygomis. Nurodyta atsparumo riba taikoma iki 100 000 lukso ir neturėtų būti suprantama kaip veikimas visomis apšvietimo sąlygomis. Naudojant pasirenkamą Outdoor Blue Filter galima atlikti detalius lazerinius skenavimus labai ryškioje aplinkoje.

Lankstus darbo diapazonas

POP 4 leidžia reguliuoti darbo atstumą pagal užduotis. Daugiakrypčio lazerio režimas veikia nuo 200 iki 400 mm smulkiam detalių fiksavimui. Pilno lauko HD ir Hybrid HD režimai veikia nuo 250 iki 500 mm. VCSEL technologija siūlo didžiausią diapazoną nuo 300 iki 800 mm, palengvinant didesnių objektų ir žmogaus figūrų skaitmeninimą.

Modeliai paruošti 3D spausdinimui, CAD ir atvirkštinei inžinerijai

Į komplektą įtraukta Revo Scan 6 programinė įranga leidžia fiksuoti, redaguoti ir eksportuoti modelius į populiarius formatus, naudojamus profesionaliose programose. Palaikomi eksporto formatai: STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ir SPLAT, leidžiantys lengvai integruoti su CAD programomis, dizaino aplinkomis ir 3D spausdinimo įrankiais. POP 4 naudojamas atvirkštinėje inžinerijoje, produktų dizainui, kokybės kontrolei, animacijai, skaitmeninio turinio kūrimui ir istorinių paminklų dokumentavimui.

Komplektacijoje

• Revopoint POP 4 3D skeneris
• Trikojis
• 2 m USB Type-C į Type-C kabelis
• Mini suktukas
• Kalibravimo plokštė
• 200 atspindinčių žymių

Techninės specifikacijos

• Gamintojas: Revopoint
• Modelis: POP 4
• Skenavimo technologijos: mėlynas daugiakrypčio lazerio, pilno lauko struktūruota šviesa (infraraudonųjų spindulių), VCSEL struktūruota šviesa
• Vieno lazerio matavimo tikslumas: iki 0,03 mm
• Vieno pilno lauko matavimo tikslumas: iki 0,08 mm
• VCSEL vieno matavimo tikslumas: iki 0,10 mm (300–500 mm), iki 0,20 mm (500–800 mm)
• Tūrinis tikslumas: 0,03 mm + 0,05 mm × L(m)
• Darbo atstumas lazerio režimu: 200–400 mm
• Darbo atstumas Pilno lauko HD / Hybrid HD: 250–500 mm
• Darbo atstumas VCSEL: 300–800 mm
• Minimalus skenuojamo objekto dydis: 10 × 10 × 10 mm
• Maksimalus skenuojamo objekto dydis: 2 × 2 × 2 m
• Lazerio skenavimo greitis: iki 105 kadrų per sekundę
• Pilno lauko skenavimo greitis: 15–20 kadrų per sekundę
• VCSEL skenavimo greitis: 20–30 kadrų per sekundę
• Maksimalus lazerio taškų skaičius: iki 2 000 000 taškų per sekundę
• Maksimalus Pilno lauko taškų skaičius: iki 5 000 000 taškų per sekundę
• RGB kameros raiška: 1,3 MP
• Spalvų skenavimas: Taip
• Darbas lauke apšvietimas - VCSEL: iki 100 000 lukso
• Darbas lauke apšvietimas - lazeris: iki 50 000 lukso (iki 100 000 lukso su Outdoor Blue Filter)
• Ryšys: Wi-Fi 6, Bluetooth 4.1, USB-C 3.0
• Palaikomos sistemos: Windows 10/11, macOS 11 ar naujesnė, Android 9.0 ar naujesnė, iOS 14 ar naujesnė
• Eksporto formatai: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, SPLAT
• Svoris: 286 g
• Matmenys: 160 × 30 × 72 mm
• Maitinimas: DC 5 V / 2 A
