Revopoint Trackit optical 3D scanner

Revopoint Trackit optinis 3D skeneris

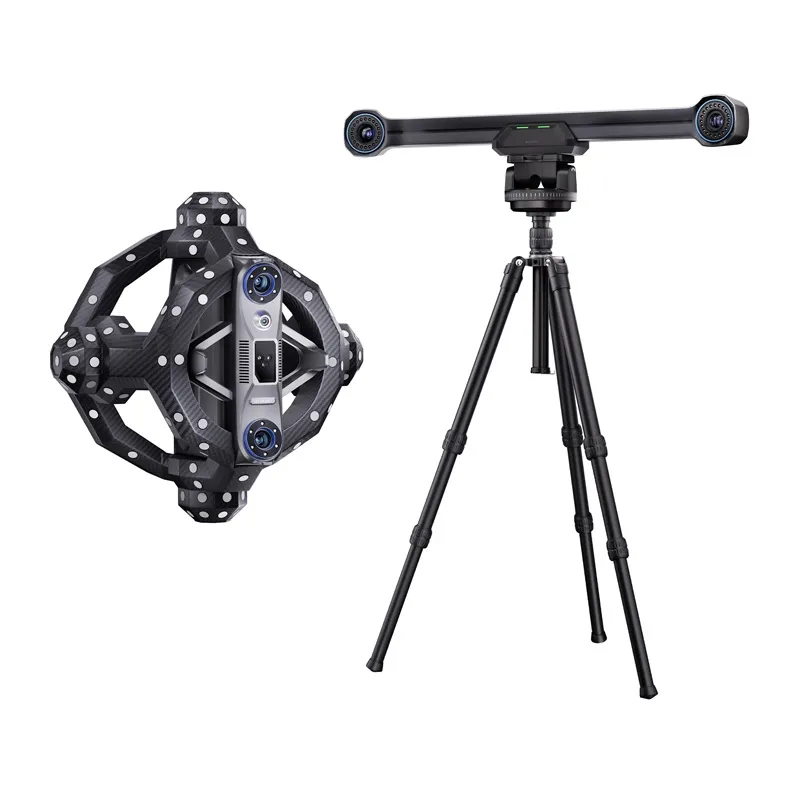

Metrologinė tikslumas, visiška mobilumas ir intelektualus realaus laiko objektų sekimas - Revopoint Trackit yra išsami 3D skenavimo sistema, kuri sujungia 0.02 mm tikslumo optinį skenerį su pažangiu erdviniu sekikliu. Ji skirta inžinieriams, CAD dizaineriams, kokybės kontrolės specialistams ir pramonės įmonėms. Trackit užtikrina greitą, stabilų ir pakartotiną skenavimą tiek mažiems komponentams, tiek dideliems objektams - be jokių žymeklių. Integruota automatinė kalibravimo sistema, intelektualūs gimbalai ir specializuota Revo Trackit programinė įranga užtikrina didelį tikslumą ir patogumą įvairiose matavimo aplinkose.

Tikslumas be kompromisų

Revopoint Trackit siūlo matavimo tikslumą 0.02 mm ir taškų atstumą iki 0.05 mm, leidžiančią net smulkiausias paviršiaus detales žemėlapiuoti. Gylio kamerų rinkinys, palaikomas mėlynų lazerių (30 linijų ir 1 vienos linijos), atsakingas už matavimą, užtikrindamas didelį tikslumą ir stabilumą. Gauti duomenys gali būti eksportuojami populiariausiais formatais, tokiais kaip PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX, tolesniam naudojimui dizaino ir inžinerijos programinėje įrangoje.

Greitis ir sklandus veikimas

Sistema pasiekia skenavimo greitį iki 1,500,000 taškų per sekundę, leidžiančią efektyviai skaitmenizuoti objektą. Dėl intelektualaus skenerio judėjimo sekimo erdvėje galite dirbti sklandžiai - be žymeklių ir be būtinybės išlaikyti idealiai fiksuotą padėtį. Track Scan režimas leidžia realiu laiku fiksuoti skenerio padėtį ir kampą, užtikrinant tikslią taškų debesų sujungimą net dinamiškai judant.

Automatinė kalibracija

Revopoint Trackit optinis 3D skeneris pašalina sudėtingą nustatymą, naudodamas du gimbalus su automatine kalibracija (dviejų ašių gimbalo sistema). Sekiklis ir skeneris automatiškai prisitaiko prie savo pozicijų vienas kito atžvilgiu, užtikrindami nuoseklią matavimo sistemos geometriją. Kalibravimo procesą galima pradėti tiesiai programinėje įrangoje - sistema automatiškai atpažįsta kalibravimo masyvus ir sinchronizuoja kameros parametrus.

Paruoštas darbui bet kurioje situacijoje

Tiek skeneris, tiek sekiklis pagaminti iš lengvų, tačiau tvirtų medžiagų - anglies pluošto rėmas ir polikarbonato korpusas užtikrina atsparumą mechaniniams pažeidimams ir ilgą tarnavimo laiką. Įrenginiai sveria 1.2 kg ir 1.8 kg atitinkamai, veikia temperatūros diapazone nuo 0 iki 40C ir gali būti lengvai montuojami ant įtrauktų trikampių. Jūs transportuosite visą rinkinį specialiose nešiojimo dėžėse su ratais, todėl rinkinys išlieka visiškai mobilus ir paruoštas naudoti tiek metrologijos laboratorijoje, tiek pramoninėje aplinkoje ar dirbtuvėse.

Daugiapusiški skenavimo režimai

Revopoint Trackit siūlo kelis veikimo režimus, kad atitiktų skirtingus matavimo scenarijus. Track Scan režime skenavimas vykdomas realiu laiku be žymeklių, kas puikiai tinka mažiems ir vidutinio dydžio objektams. Multi-Position Scan leidžia didelius modelius, tokius kaip kūno dalys ar mašinų dalys, padalinti į sekcijas ir automatiškai sujungti į vieną taškų debesį. Sudėtingoms paviršiams yra prieinamas Marker Scan režimas, naudojantis magnetinius arba savidėklius žymeklius, kad padidintų skaitimo stabilumą. Nepriklausomai nuo pasirinkto režimo, baigti modeliai gali būti išsaugoti populiariausiais PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX formatais, kad būtų naudojami CAD, CAM ir 3D programose.

Revo Trackit pažangi programinė įranga

Revo Trackit programa yra centras, valdantis visą skenavimo procesą. Ji leidžia automatiškai reguliuoti gylio kameros ekspozicijas ir realiu laiku peržiūrėti atstumą ir surinktų taškų kokybę. Ji taip pat leidžia sustabdyti skenavimą, patikrinti jo eigą ir bet kada atnaujinti darbą. Sistema automatiškai sujungia taškų debesis ir generuoja modelio tinklą, kas pagreitina galutinio failo paruošimą. Kai skenavimas baigtas, galite lengvai sugeneruoti 3D modelį, atlikti pagrindinį tinklo apdorojimą ir eksportuoti duomenis pasirinktu formatu.

Profesionalios programos

Revopoint Trackit skirtas inžinerijos, pramonės ir dizaino programoms. Sistema idealiai tinka kokybės kontrolei ir metrologijai, leidžiant tiksliai analizuoti geometriją ir žemėlapiuoti komponentų formas. Tai taip pat vertingas įrankis atvirkštinio inžinerijos srityje, leidžiantis digitalizuoti komponentus be techninės dokumentacijos. Tai atveria plačias galimybes prototipavimui ir CAD dizainui, palengvindama realių objektų perkėlimą į skaitmeninę aplinką. Su palaikymu objektams nuo 10 mm iki 6 m dydžio, Revopoint Trackit naudojamas pramonėje, taip pat techniniame švietime ar moksliniuose tyrimuose, siūlant didelį tikslumą ir lanksčią veiklą.

Įranga paruošta daugiau

Norint pilnai išnaudoti Revopoint Trackit galimybes, rekomenduojama konfigūracija, apimanti Windows 10 arba 11 (64 bit), 12-osios kartos Intel Core i9 procesorių ar naujesnį, 64 GB RAM ir NVIDIA RTX 4060 vaizdo plokštę su 8 GB VRAM ar aukštesne. Įrenginys veikia tik su x86_64 architektūra ir reikalauja prijungimo per USB 3.0 ar naujesnį, kad užtikrintų pakankamą perdavimo stabilumą ir sklandų apdorojimą skenavimo metu.

Įtraukti

• Sekiklis
• Skeneris
• Gimbalas automatiniai sekiklio kalibracijai (dviejų ašių)
• Gimbalas automatiniai skenerio kalibracijai (dviejų ašių)
• Trikampis sekikliui
• Trikampis skeneriui
• Trikampis kalibravimo plokštei
• Skenerio adapteris
• Kalibravimo plokštė
• Kalibravimo stulpas
• Maitinimo šaltinis
• PC kabelis
• Skenerio kabelis
• Skenerio gimbalo kabelis
• Sekiklio gimbalo kabelis
• Kabelių tvirtinimo juostos
• Magnetiniai žymekliai
• Ankuro blokas (magnetinis)
• Pozicionavimo kilimėlis
• USB atmintinė
• Transportavimo dėžė sekikliui (su ratais)
• Transportavimo dėžė skeneriui (su ratais)
• Greito starto vadovas, sertifikatas ir garantijos kortelė

Bendrieji

Gamintojas Revopoint

Modelis TRACKIT

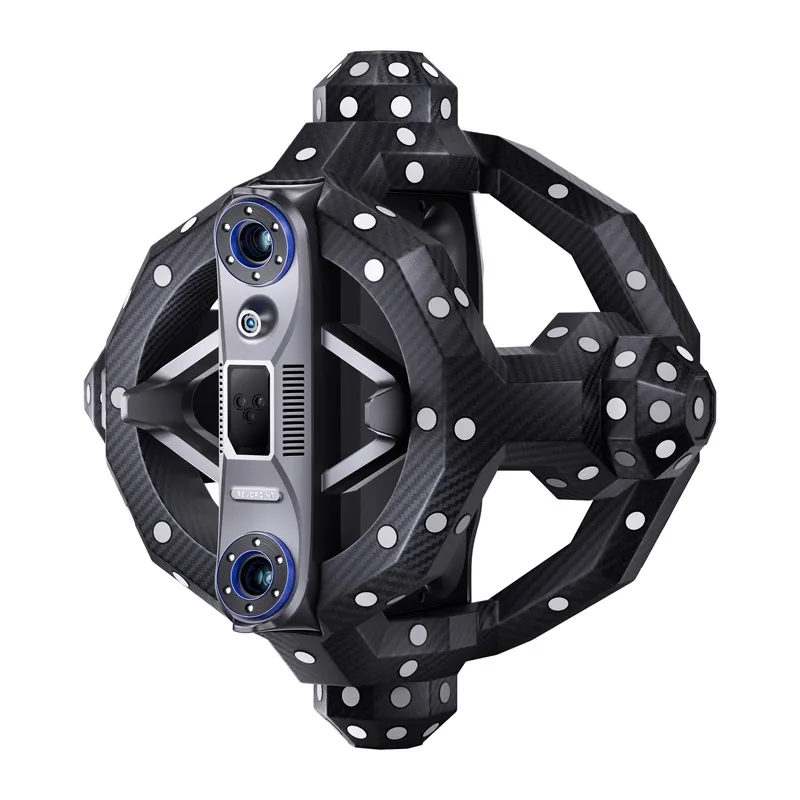

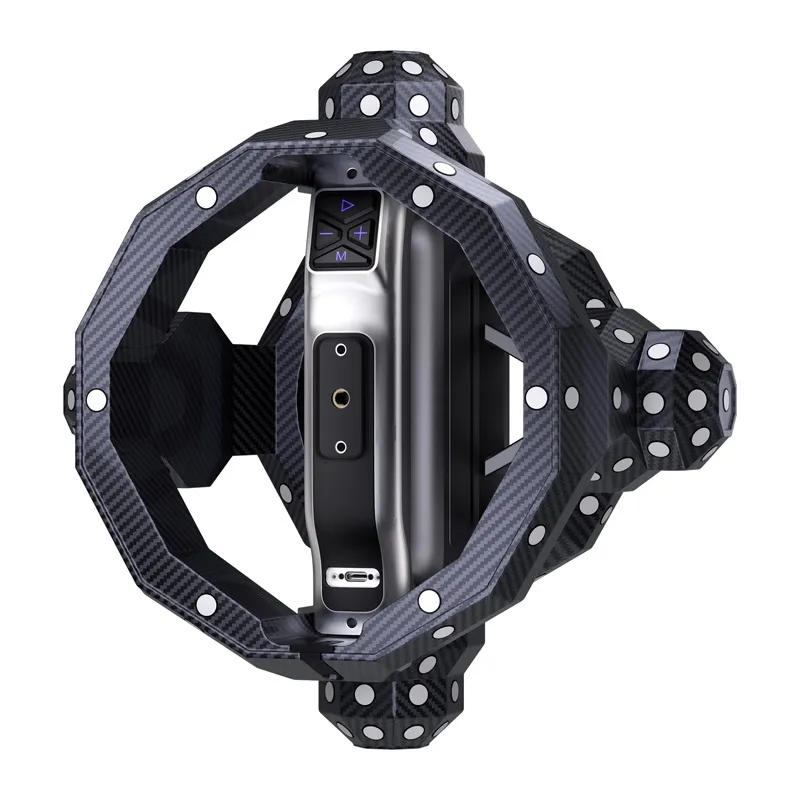

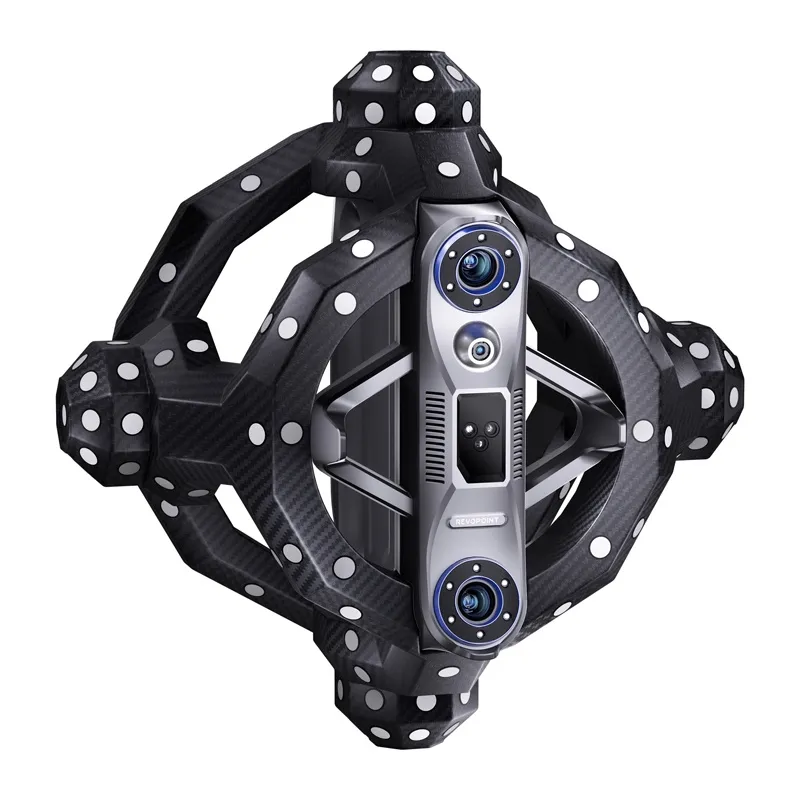

Skeneris

Vieno kadro tikslumas 0.02 mm

Tarpas tarp taškų (po taškų debesies sujungimo) iki 0.05 mm

Skenavimo greitis iki 1,500,000 taškų/sekundę

Šviesos šaltinis 30 mėlynų lazerių linijų + 1 vienos mėlynos lazerio linijos

Darbo diapazonas 200 - 400 mm

Vienos skenavimo zonos (minimalaus atstumo) 160 x 70 mm 200 mm

Vienos skenavimo zonos (maksimalaus atstumo) 320 x 215 mm 400 mm

Svoris 1.2 kg

Matmenys 295 x 295 x 205 mm

Veikimo temperatūros diapazonas 0 iki 40 C

Pagalbiniai išvesties formatai PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Medžiaga Rėmas anglies pluoštas, Korpusas polikarbonatas

Sekiklis

Rekomenduojamas objekto dydžio diapazonas 0.01 - 6 m

Apimties tikslumas (sekimo sistema) 0.025 mm + 0.04 mm L (m)

Darbo diapazonas 1500 - 4000 mm

Minimali sekimo zona 1304 x 1067 mm 1500 mm

Maksimali sekimo zona 3260 x 2845 mm 4000 mm

Sekimo apimtis 11 m

Svoris 1.8 kg

Matmenys 686 x 115 x 111 mm

Sekimo juosta Infraraudonųjų spindulių

Naudotojo perkaliibravimas Automatinė kalibracija. Sekiklis turi automatinę gimbalo kalibravimo sistemą; skeneriui reikalinga rankinė kalibracija.

Palaikomi priedai Kalibravimo plokštė, kalibravimo stulpas, dviejų ašių gimbalas automatiniai kalibracijai, ankuro blokas, didelis sukamas stalas
