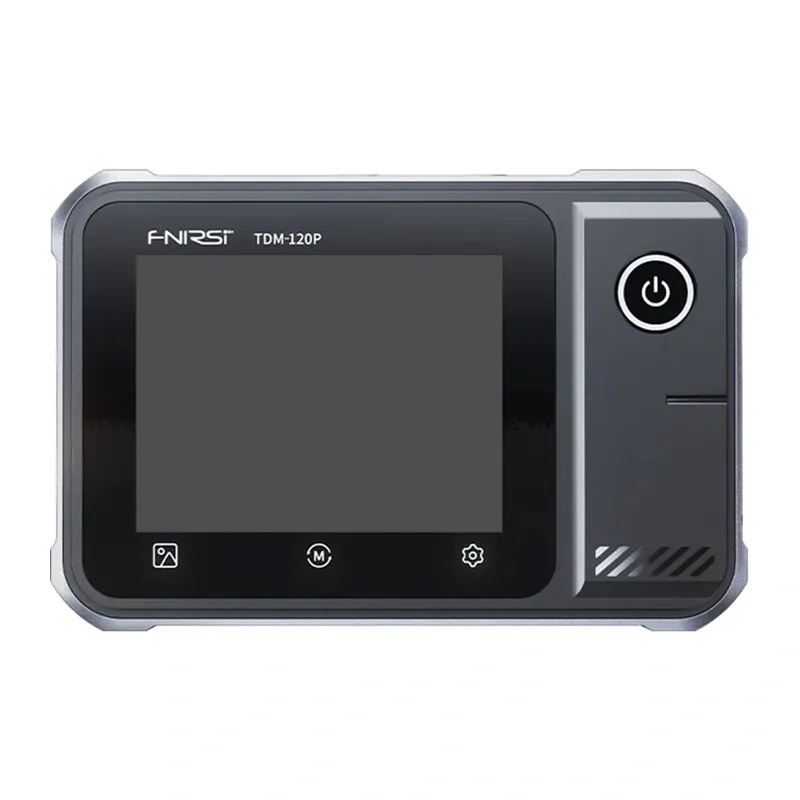

FNIRSI TDM-120 Thermal Imaging Camera

Terminis vaizdavimas ir temperatūros matavimas

Kompaktiška FNIRSI TDM-120 terminio vaizdo kamera skirta elektroniniams prietaisams, elektros sistemoms ir kitoms sritims tikrinti bei diagnozuoti. 2,8 colio jutiklinis LCD ekranas ir intuityvus valdymas leidžia lengvai nustatyti ir naudoti kamerą prie darbo stalo arba lauke.

Kamera naudoja vanadžio oksido detektorių, kurio infraraudonųjų spindulių raiška yra 120 × 90, o matymo kampas – 50°. Ji matuoja temperatūrą nuo −20 °C iki 400 °C, tikslumas – ±2 °C arba ±2 % didžiausios išmatuotos vertės. Ekrane galima rodyti temperatūrą centre ir automatiškai sekti aukščiausią bei žemiausią temperatūrą. Palaikomi aukštos ir žemos temperatūros įspėjimai, o spinduliavimo koeficientą galima reguliuoti nuo 0,01 iki 1. Temperatūros vienetus galima nustatyti °C arba °F.

Ekranas ir valdymas

2,8 colio jutikliniame ekrane aiškiai matomi terminiai vaizdai ir matavimo informacija. Kamera palaiko iki 25 Hz atnaujinimo dažnį ir siūlo kelias spalvų paletes: „Arctic“, „Red-Hot Iron“, „Iron Red“, „Rainbow“, „Lava“, „Red-Hot Black“ ir „Red-Hot White“. Sąsaja pateikiama kinų ir anglų kalbomis. Dėl kompaktiško dizaino kamerą patogu transportuoti ir naudoti ne laboratorijoje.

Pritaikymas

FNIRSI TDM-120 tinka elektros skydams, šildymo sistemoms ir elektroninei įrangai tikrinti, taip pat remonto darbams, modulių bandymams, moksliniams tyrimams ir plėtrai. Ją gali naudoti elektronikos ir techninės priežiūros specialistai, inžinieriai, studentai bei elektronikos entuziastai.

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: TDM-120
• Detektoriaus tipas: vanadžio oksidas
• Infraraudonųjų spindulių raiška: 120 × 90
• Matymo kampas: 50°
• Ekranas: 2,8 colio jutiklinis LCD ekranas
• Atnaujinimo dažnis: ≤25 Hz
• Temperatūros diapazonas: −20 °C–400 °C
• Temperatūros rodymas: temperatūra centre, automatinis aukščiausios ir žemiausios temperatūros sekimas
• Temperatūros vienetai: °C / °F
• Tikslumas: ±2 °C arba ±2 % didžiausios išmatuotos vertės
• Aukštos / žemos temperatūros įspėjimas: palaikomas
• Spinduliavimo koeficientas: 0,01–1, reguliuojamas
• Kalbos: kinų / anglų
• Spalvų paletės: „Arctic“ / „Red-Hot Iron“ / „Iron Red“ / „Rainbow“ / „Lava“ / „Red-Hot Black“ / „Red-Hot White“

Komplektą sudaro

• TDM-120 terminio vaizdo kamera
• USB duomenų kabelis
• Naudotojo vadovas
